矩阵键盘+CH559制作国产USB矩阵键盘

文章目录


原材料：

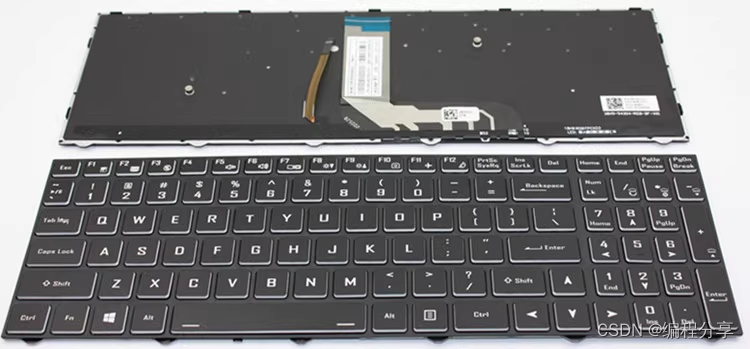

  • 矩阵键盘（附带行列键码定义）

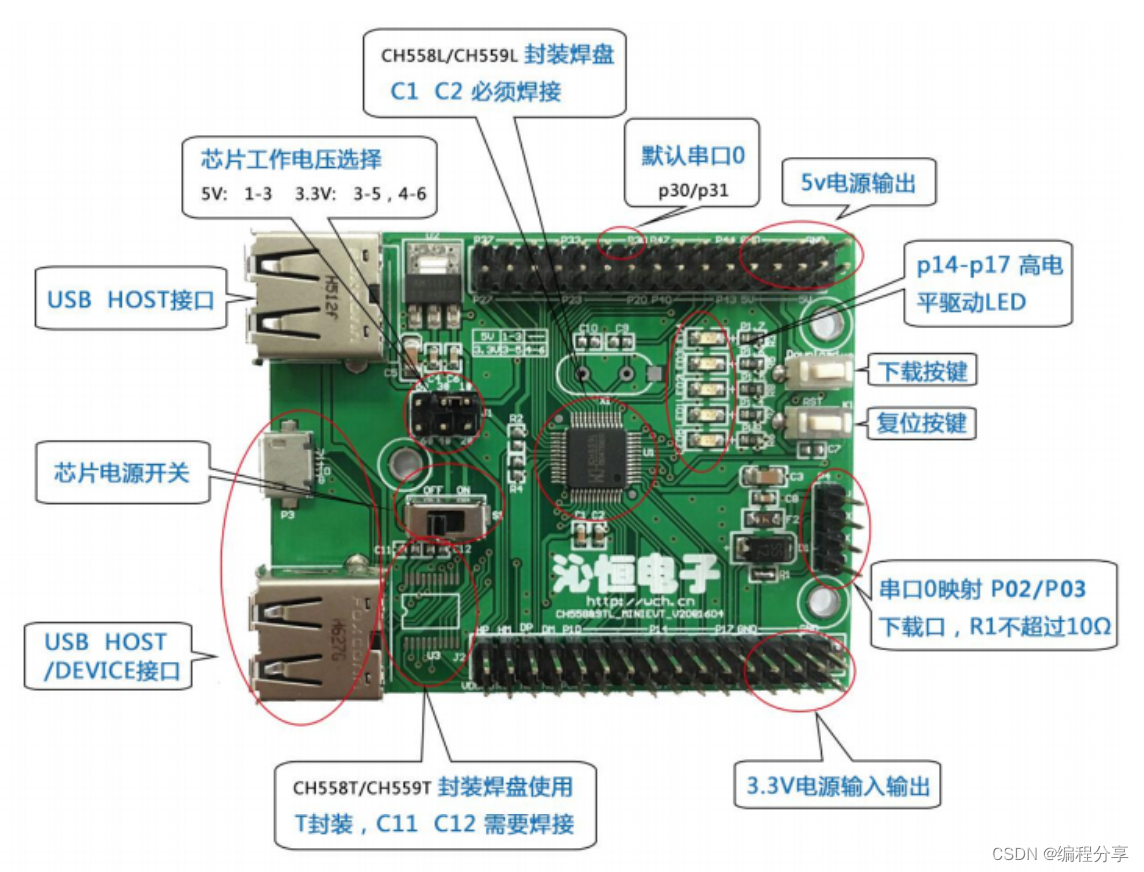

  • CH559开发板

在这里插入图片描述

在这里插入图片描述

将矩阵键盘的所有排线连接到单片机的GPIO引脚，因为CH559该款单片机有足够多的gpio引脚来接收矩阵键盘的行列信号变化。
在这里插入图片描述

为什么选择CH559作为主控芯片？

  1. 兼容51，CH559 芯片是一款兼容 MCS51 指令集的增强型 E8051 内核单片机，51单片机编程简单，有很多的开源的资源可以借鉴；
  2. GPIO引脚多，CH559 提供最多 45 个 I/O 引脚，部分引脚具有复用功能。其中，端口 P0～P3 的输入和输出以及 P4 的输出都可以按位寻址，我们这里使用了P0、P1和P2三组共24个引脚，接收16*8的矩阵键盘信号；
  3. 自带USB控制器，支持 USB Host 主机功能和 USB Device 设备功能，我们使用的是USB Device设
