【硬件】TOR交换机

一、TOR架构

     传统的三层网络结构分为接入层、汇聚层、核心层，以三层网络结构为基础的布线架构包含EOR、MOR、TOR。

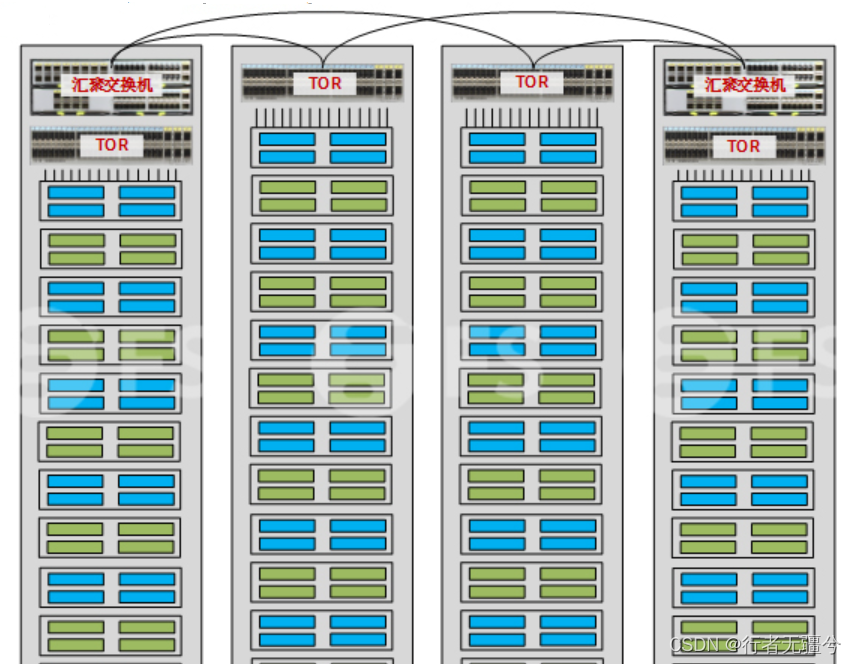

     TOR架构是在每个服务器机柜上部署1-2台接入式交换机，服务器通过线缆接入到机柜内的交换机，交换机的上行端口通过线缆接入到网络机柜中的汇聚交换机。



       TOR架构Top of Rack)的接入方式是一种由服务器到交换机或交换机到交换机的一种较为常见的布线方式。TOR交换机既可以是接入层交换机又可以是汇聚层交换机还可以是核心层交换机。当TOR交换机位于服务器机柜顶部，起到衔接服务器与核心层或汇聚层交换机的作用时，则称之为接入层交换机；当TOR交换机位于交换机机柜顶部，则称为汇聚层或核心层交换机。

       以TOR架构安装的交换机称为TOR交换机，虽然从字面上看，TOR交换机为安装在机柜顶部的交换机，但实际上TOR交换机既可以安装在机柜顶部，也可以安装在中部或者底部，因为安装在顶部最利于走线，所以安装在顶部比较常见而已。由于安装在服务器机柜内，体积越小越好，因此TOR交换机一般采用1U-2U的盒式交换机。

       TOR架构适用于分布式业务、对扩展性要求较高的数据中心，其速率更高，网络结构较为清晰，并简化了线缆管理，更符合现代绿色节能高速数据中心的要求。

二、TOR交换机与普通交换机对比

• 应用环境

      TOR交换机主要面向于安全要求性较高的行业，如政
