【电路原理学习笔记】第5章：串联电路：5.2 串联电路的总电阻

第5章：串联电路

5.2 串联电路的总电阻

5.2.1 串联电阻相加

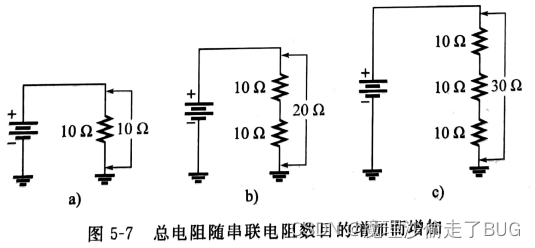

由于每个电阻对电流的阻力与其阻值成正比，因此，当电阻串联时，电阻值要相加串联电阻的数量越多，对电流的阻力就越大，也就意味着更大的电阻。因此，每增加一个串联电阻，总电阻都会增加。

串联电阻的计算公式

不论多少个电阻串联，总电阻都等于这些串联电阻的阻值之和：
$$R_T=R_1+R_2+...R_n$$
其中，$R_T$代表总电阻，$R_n$是串联序列中最后一个电阻（$n$是串联电阻的个数）

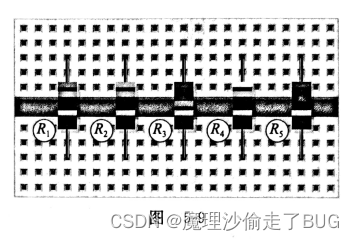

【例5-3】图5-9中的电阻串联起来，并根据色环计算总电阻$R_T$。

色环看不清，直接标记
$R_1=33\mathrm{\Omega }$
$R_2=68\mathrm{\Omega }$
$R_3=100\mathrm{\Omega }$
$R_4=47\mathrm{\Omega }$
$R_5=10\mathrm{\Omega }$
【答】
$R_T=R_1+R_2+...+R_5=258\mathrm{\Omega }$

【同步练习】如果$R_2$和$R_4$位置互换，再计算图5-10a所示电路的总电阻。
【答】总电阻不变，还是258Ω，串联电阻的顺序并不重要，你可以改变它们的物理位置，这不影响总电阻或电流。

下面两个例题和同步练习过于简单，不放上来了。

5.2.3 等值电阻的串联

当电路中有多个阻值相等的电阻串联时，计算总电阻的快速方法是：用该电阻值乘以等值电阻的数目。例如，5个100Ω电阻串联，总电阻为5×100Ω=500Ω。一般公式为：
$R_T=nR$
其中，$n$是等值电阻的数目，$R$是电阻值。

课后习题也过于简单，不放上来了
分节习题也过于简单，不放上来了
