串口接收数据-控制LED灯

目标

通过串口接收数据，对数据分析，控制8个LED灯按照设定时间闪烁。

1. 8个LED灯可以任意设计，是否闪烁。
2. 闪烁时间按ms计算，通过串口发送，可设置1~4,294,967,296ms，也就是4字节数据
3. 协议自拟，有数据报文头和尾

实现

串口接收8字节数据，2字节头+4字节time+1字节LED+1字节尾
数据协议定义：

7	6	5 4 3 2	1	0
0x55	0xA5	time[31:0]	ctrl[7:0]	0xF0

分析到一帧完整数据就可是提取并设置LED闪烁样式。
模块划分：

1. 串口接收
2. 串口数据分析
3. LED控制
4. 顶层连接

硬件

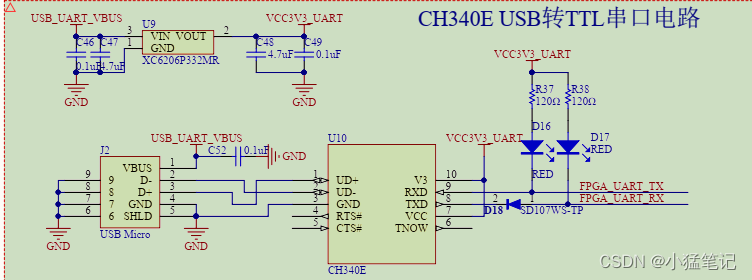

串口：

XC6206P332MR特点：
输出电压：3.3V（固定输出电压版本）
输入电压范围：2.5V - 6.0V
最大输出电流：约200mA
静态电流：典型值为30μA（在无负载时）
超低压降：具有较低的输入输出压差
过压保护：当输入电压超过设定阈值时自动切断输出
过电流保护：在输出短路或超过最大输出电流时自动切断输出
短路保护：在输出短路情况下自动切断输出，以保护芯片和其他电路

串口接两个LED灯：用于收发信息指示，最好使用两种颜色的灯。

稳压二极管：限制传输到FPGA的电压，防止电压过高，损坏FPGA。

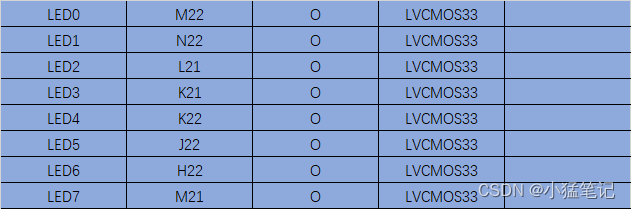

LEDGPIO：

软件

/****************顶层********************/
uart_rx_ctrl_led(
    Clk,
    Reset_n,
    Led,
    uart_rx
    );
    input Clk;
    input Reset_n;
    output wire[7:0]Led;
    input uart_rx;

/****************led控制********************/
    wire [7:0] ctrl;
    wire [31:0] time_set;
    counter_led counter_led(
    .Clk(Clk),
    .Reset_n(Reset_n),
    .Ctrl_data(ctrl),
    .Time(time_set),
    .led(Led)
    );
/****************串口接收********************/
    wire [7:0]rx_data;
    wire rx_done;
    uart_rx uart_rx_in(
    .Clk(Clk),
    .Reset_n(Reset_n),
    .Baund_set(4),
    .uart_Rx(uart_rx),
    .Data(rx_data),
    .Rx_Done(rx_done)
    );
/****************串口处理********************/
    uart_cmd uart_cmd(
        .Clk(Clk),
        .Reset_n(Reset_n),
        .rx_data(rx_data),
        .rx_done(rx_done),
        .ctrl(ctrl),
        .time_set(time_set)
        );

注意

1. 数据分析采用——检测缓冲区，不断去检测该缓冲区首尾，是否符合要求。
2. 在进行时间赋值时，采用 if（tims_ms == time_set)进行清空，不好的地方就是time_ms>time_set时不会进行清空，直到计数溢出重新计到设定值，所以这地方要改成if( time_ms >= time_set )时对time_ms清空。
3. 对于判断中有数字与变量的判断要养成把数字写在前的习惯，能避免if( time = 10)这种错误，if(10 = time)就会提示编译错误，而第一种会赋值然后条件为真直接运行里面的程序。
