本文介绍了在SoC控制器和便携式音频编解码器中常用的三种数字音频接口（DAI）：AC97，I2S和PCM。详细解释了每种接口的特性，包括线路配置，时钟驱动方式以及数据传输机制。AC97是五线接口，支持时间复用；I2S是四线接口，适用于HiFi和便携式设备；PCM同样为四线接口，提供更灵活的协议支持。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

ASoC当前支持当今在SoC控制器和便携式音频编解码器中发现的三个主要数字音频接口（DAI），即AC97，I2S和PCM。

AC97接口：
AC97是五线接口，通常在许多PC声卡上都可以找到。现在，它在许多便携式设备中也很流行。该DAI具有一条复位线，并在其SDATA_OUT（播放）和SDATA_IN（捕获）线上进行时间复用。位时钟（BCLK）始终由编解码器（通常为12.288MHz）驱动，而帧（FRAME）（通常为48kHz）始终由控制器驱动。每个AC97帧长21uS，分为13个时隙。

I2S接口：
I2S是用于HiFi，STB和便携式设备的常见4线DAI。 Tx和Rx线用于音频传输，而位时钟（BCLK）和左/右时钟（LRC）使链路同步。 I2S的灵活性在于，控制器或CODEC均可驱动（控制）BCLK和LRC时钟线。位时钟通常取决于采样率和主系统时钟（SYSCLK）。 LRCLK与采样率相同。一些设备支持单独的ADC和DAC LRCLK，这允许以不同的采样率同时捕获和回放。

PCM接口：
PCM是另一个4线接口，与I2S非常相似，它可以支持更灵活的协议。它具有位时钟（BCLK）和同步（SYNC）线，用于同步链接，而Tx和Rx线用于发送和接收音频数据。比特时钟通常根据采样率而变化，而同步以采样率运行。 PCM还支持时分复用（TDM），因为多个设备可以同时使用总线（有时称为网络模式）。

来自与：Documentation/sound/alsa/soc/DAI.txt

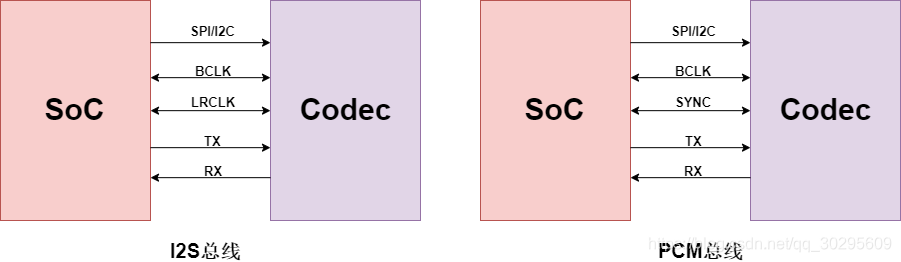

这里只针对嵌入式设备考虑，对PC电脑不做概述，所以以下只介绍PCM跟I2S硬件框图，如下所示：
