电子密码锁——数电课设

一、概述

随着小偷撬锁技术的提高，如何实现家庭防盗这一问题也变得尤为突出，传统的机械锁由于构造简单，被撬的事件屡见不鲜，电子锁保密性高，灵活性好，安全系数高，受到了广大群众的青睐。

数字密码锁的设计：本设计采用了4位2进制数字密码，通过调节开关设置该密码锁的最初密码，可以修改密码，密码确定后，按下确定键，如果密码正确，密码锁开锁并开锁10秒（用绿色LED灯亮表示），如果密码不正确，密码锁报警10秒（用扬声器报警表示），如果一直按确定键，则一直开锁或者一直报警，不按确定键既不开锁也不报警。如果不按确定键则即不打开也不报警，本设计所有的时间数据均用数码管显示出来。

设计说明与技术指标

设计一个数字电子密码锁，要求： 1．能预先设定好密码，并且该密码可以修改。 2．输入密码按确定键后，若密码正确则密码锁打开；若密码不正确，则发出报警； 若任意输入密码，不按确定键，电路不会有任何反应。 3．密码锁打开和报警的时间都是 M 秒(M 可以自己设定)，即按住确定键到松开后 M 秒，按下确定键不放的话，则一直打开或报警。 4．设置一个系统复位开关。 5．所有的时间数据均用数码管显示出来。 6．设计电路所需的直流电源。

二、方案分析

设计一个密码锁：按下确定键，如果密码正确，密码锁开锁并开锁10秒，如果密码不正确，密码锁报警10秒，但是如果一直按确定键，则一直开锁或者一直报警，不按确定键既不开锁也不报警。

    本设计采用各种集成芯片及门电路来设计，其优点是电路理解轻松，设计比较顺畅，用已有的知识就可以设计。但是电路连线比较复杂，需要一些逻辑器件，智能化大大降低，并且能拓展的功能比较少。

该密码锁设计分为四个部分设计：

1. 密码锁修改密码设计以及输出密码正确与否判断（用led亮灭显示）
2. 10秒倒计时设计以及按下按键倒计时开始设计
3. （1）与（2）结合实现全部功能
4. 5V电源设计

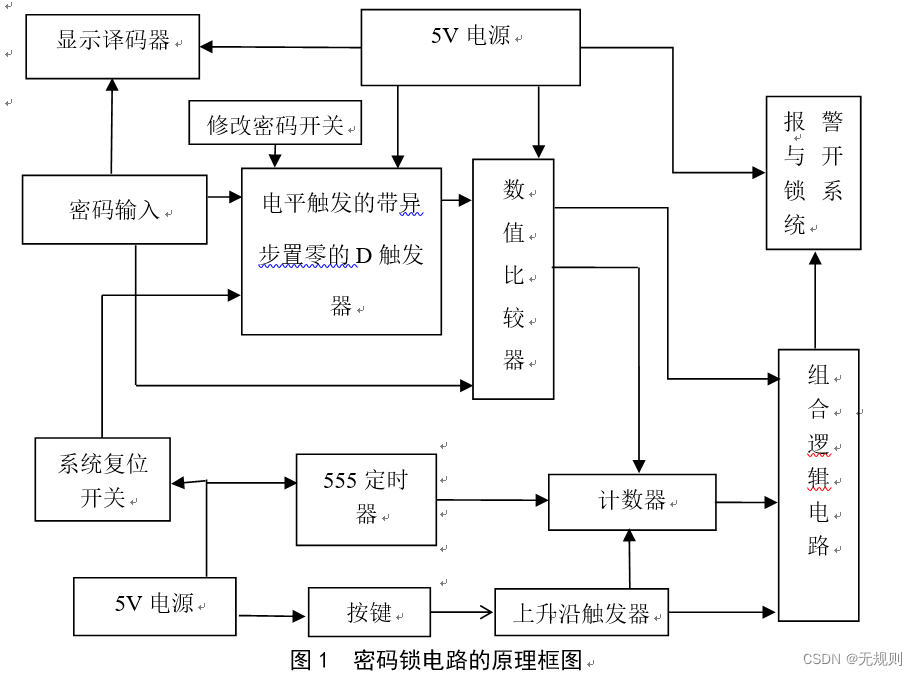

原理框图如下图所示

 （1）密码锁修改密码设计以及输出密码正确与否判断

通过拨码开关输入、修改密码，然后通过输入的密码和已有的密码进行比较，比较通过数值比较器来判断输入密码正确与否
