【51单片机】3-LED灯的流水功能（多种方式操作）Proteus 8.6 仿真

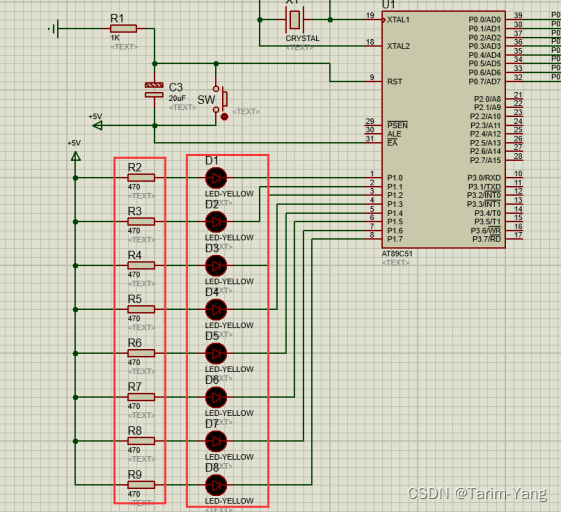

        在仿真中用8个LED灯的负极与51单片机的P1口连接，每个LED灯的正极与470欧的电阻一端串联，电阻的另一端与电源5V相连。LED灯使用黄颜色，这个颜色在仿真中的效果比较好，如下图所示。

       流水灯的原理就是让每个灯依次亮灭，比如刚开始上电，8个LED灯全灭，过一会D1灯亮，D1灯亮一会，D1灯灭的同时D2灯亮，D2灯亮一会，D2灯灭的同时D3灯亮，按照这种方法D4、D5、D6、D7、D8依次亮灭，然后再从D1灯开始。流水灯的方式有很多，有从左向右移、从右向左移、从中间向两边移等。

       这些不同流水方式都是用程序实现，接下来结合其中的从D1向D8移位方式来讲解六中不同编程。

一、LED流水灯（位操作）

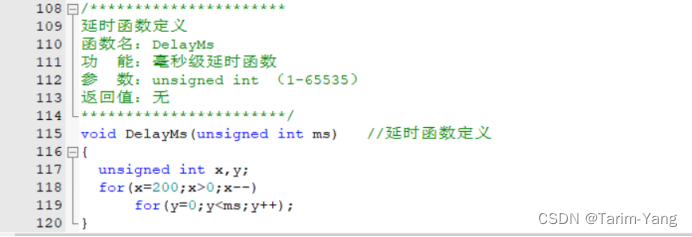

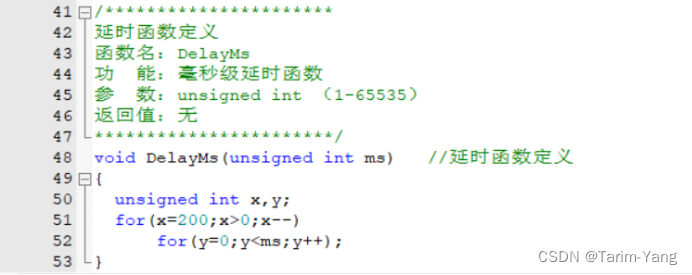

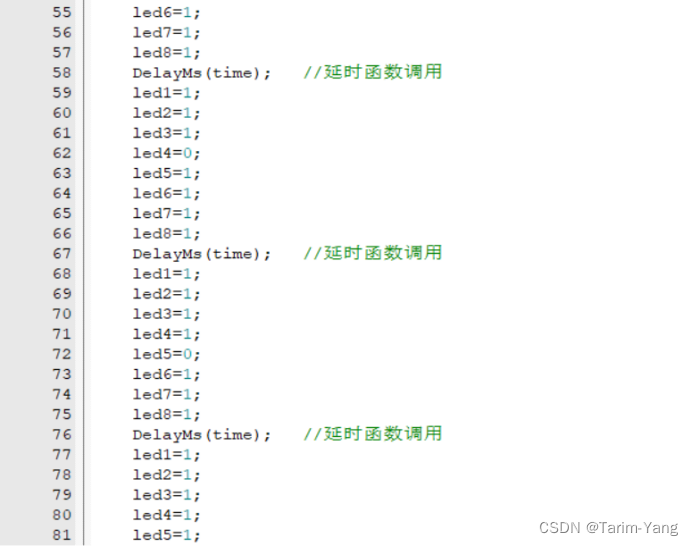

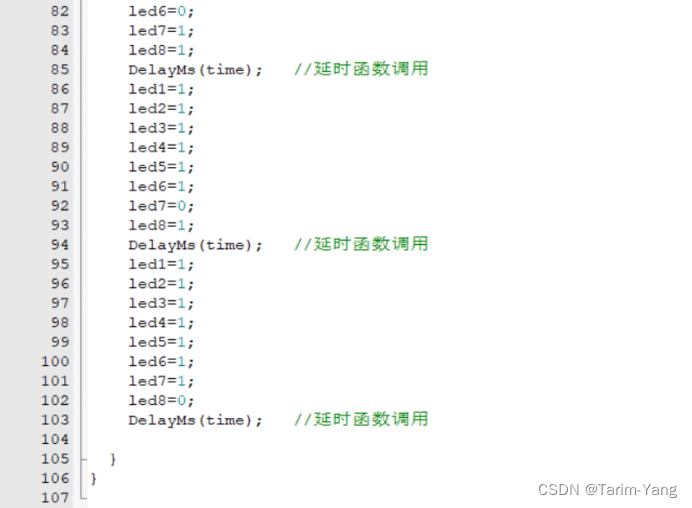

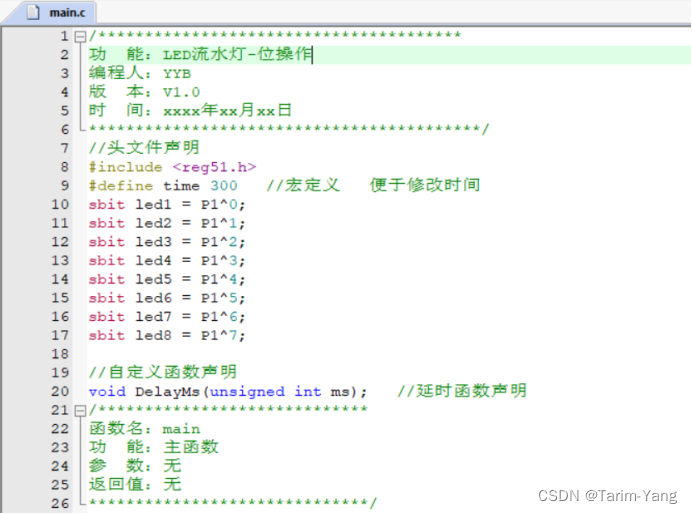

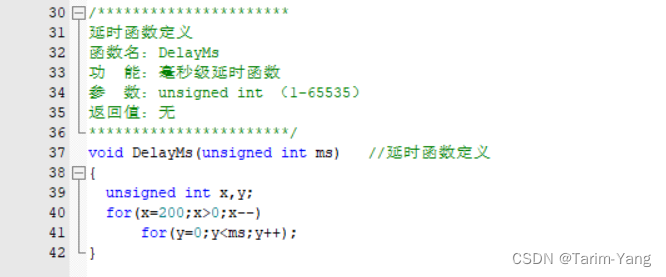

       位操作是实现流水灯最基础的一种方式，首先需要给P1口的八位定义八个变量，然后同时对这8位进行操作，再结合【51单片机】2-LED灯的闪烁（多种方式操作）Proteus 8.6 仿真中的带参延时函数，可以实现流水灯功能。程序如下：

二、LED流水灯（字节操作）

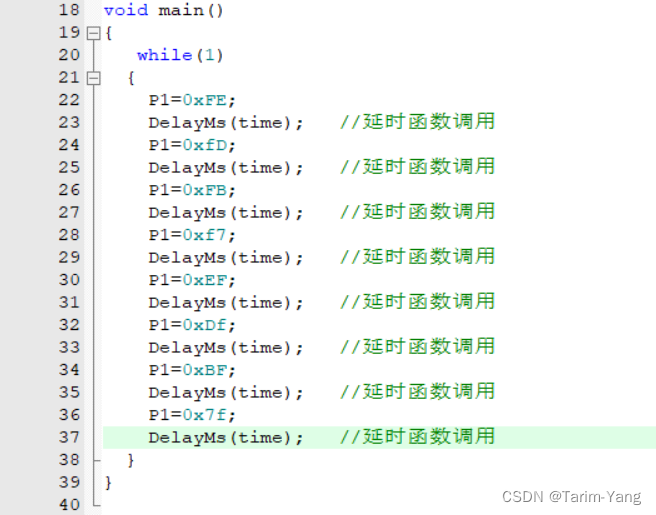

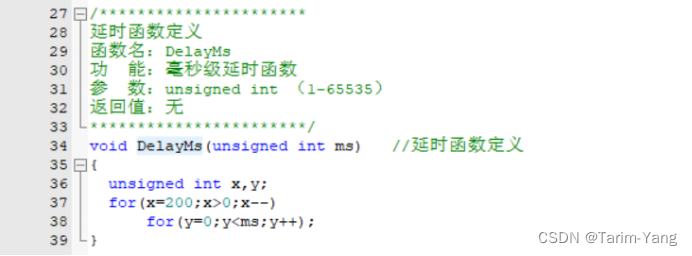

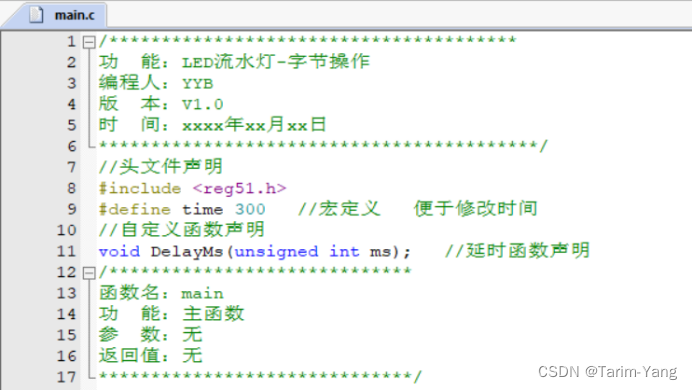

       字节操作就是把十六进制值直接赋给P1端口，比如P1.0口的灯亮（给低电平），其他口的灯灭（给高电平），P1.7-P1.0对应二进制值为 1111 1110，把该值转成十六进制位0xFE并赋给P1口，书写方式为：P1 = 0xfe；程序如下：

三、LED流水灯（位移运算符方法一）

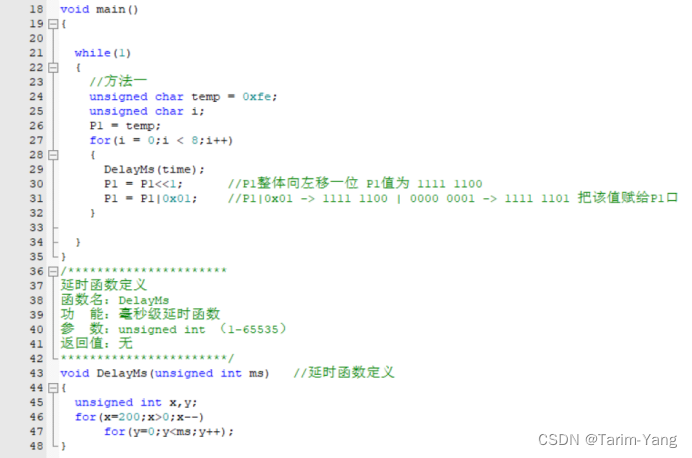

       该方法使用 移位运算“<<”和 或“|”运算，先把P1口赋值0xfe，然后把P1口的值向左移移位再赋给P1口（P1 = P1 << 1;），由于移位运算符使当前值0xfe整体向左移动，得到的结果为 0xfc（ 1111 1100 ），如果把这个值直接赋给P1口，会有两个LED灯亮，不符合要求，所以需要把0xfc 与 0x01进行或计算把0xfc最后一位置 1 ，1111 1100 | 0000 0001 =1111 1101（0xfd），把该值赋给P1口这样就只有P1.1端口的LED灯亮。通过for 循环8次后再从while（1）开始执行。程序如下：

四、LED流水灯（位移运算符方法二）

       该方法使用 移位运算“<<” 和 取反“~”运算，把变量0x01取反后赋给P1口，再把0x01按照对应控制的位向左移动i位（i取0-7），通过for 循环执行。程序如下：

五、LED流水灯（库函数操作）

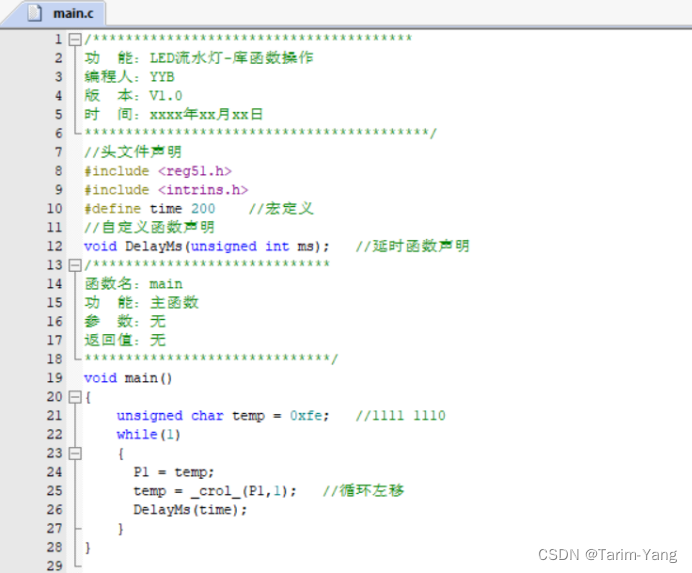

       该方法用到了_crol_这个外部函数，表达的意思是：循环左移，这个函数是包含在"intrins.h"中，所以使用时需要添加头文件 #include <intrins.h>。比如：P1 = 0xfe；P1 = _crol_（P1，1）；“P1”表示将要左移的数据，“1”表示将要左移的位数，如果为3就是左移3位。P1 = _crol_（P1，1）；后的结果为0xfd（1111 1101），向左循环移位时，从左边出去会从右边重新补入。程序如下：

       _cror_函数

       与_crol_函数类似，区别只是进行的是右位移；

       注释：向右循环移位时，从右边出去会从左边重新补入。

六、LED流水灯（数组）

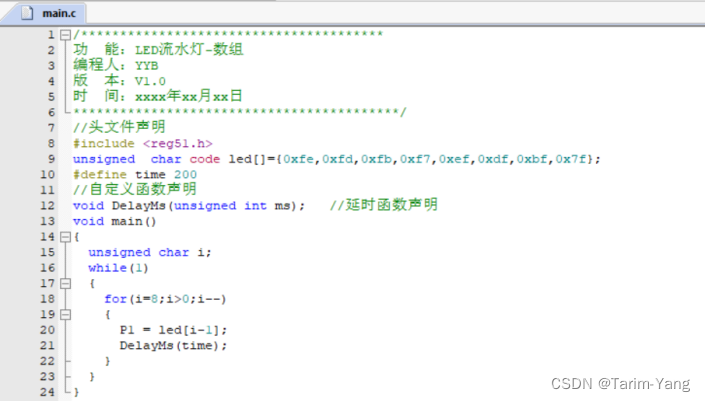

       该方法使用时需要用到 C51中的存储类型 code :程序存储区(64KB)，参考模板：unsigned char code table[]。code的作⽤是告诉单⽚机，定义的数据要放在ROM(程序存储区)⾥⾯，写⼊后就不能再更改，数组的使用方法可以参考C语言。程序如下：

演示视频如下：

LED灯流水视频
