路由器连接子网的小实验

实验目的

学习无分类编址CIDR地址块以及路由器的路由表的原理。

实验的工具

cisco packet tracker

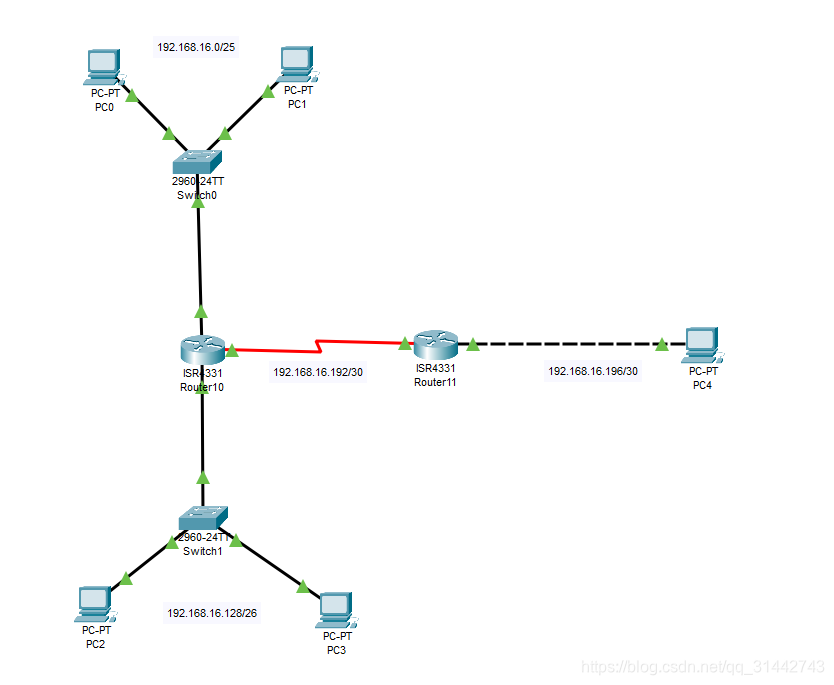

网络拓扑图

其中最上面的子网的CIDR地址块是192.168.16.0/25，称之为A网络
下面的子网的CIDR地址块是192.168.16.128/26，称之为B网络
中间路由器和路由器的CIDR地址块是192.168.16.192/30，称之为C网络
右边路由器和pc和CIDR地址块是192.168.16.196/30，称之为D网络。

利用网络上的子网掩码计算工具可以算出每个CIDR块的可用地址，如下：

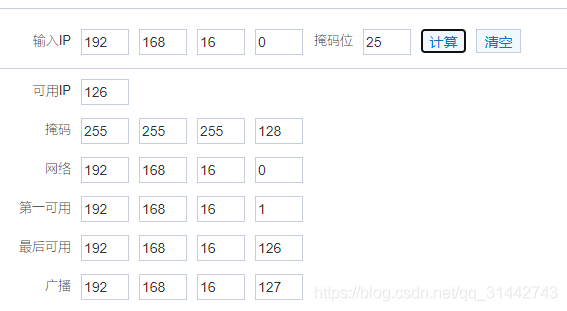

对于A网络：

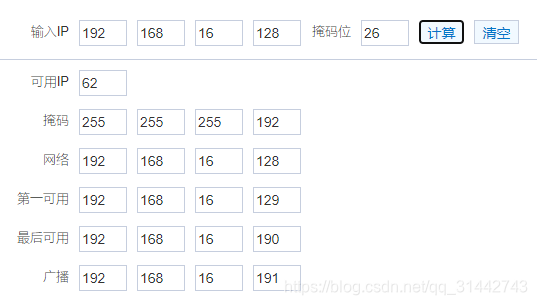

对于B网络：

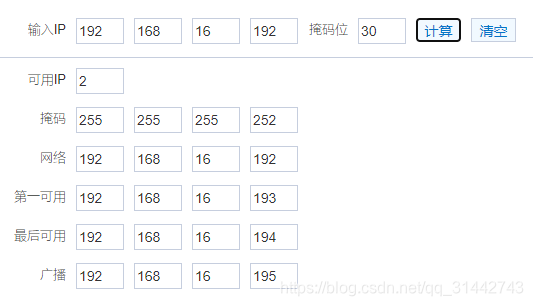

对于C网络：

对于D网络：

最终取值如下：
PC0 ：
IP地址：192.168.16.1
掩码：255.255.255.128
网关：192.168.16.126

PC1：
IP地址：192.168.16.2
掩码：255.255.255.128
网关：192.168.16.126

Router10 Gig0/0/0 ：
IP地址：192.168.16.126
掩码：255.255.255.128
注意需要将Gig0/0/0 的port status 设置为On

Router10 Gig0/0/1 ：
IP地址：192.168.16.190
掩码：255.255.255.192

Router10 Serial0/1/0 ：
IP地址：192.168.16.193
掩码：255.255.255.252

PC2 ：
IP地址：192.168.16.129
掩码：255.255.255.192
网关：192.168.16.190

PC3：
IP地址：192.168.16.130
掩码：255.255.255.192
网关：192.168.16.190

Router11 Serial0/1/0 ：
IP地址：192.168.16.194
掩码：255.255.255.252

Router11 Gig0/0/1 ：
IP地址：192.168.16.197
掩码：255.255.255.252

PC3：
IP地址：192.168.16.198
掩码：255.255.255.252
网关：192.168.16.197

同时配置路由表

对于路由器Router10，其路由表如下表所示：

目的网络	下一跳
192.168.16.0/25	直连
192.168.16.128/26	直连
192.168.16.192/30	直连
192.168.16.196/30	192.168.16.194

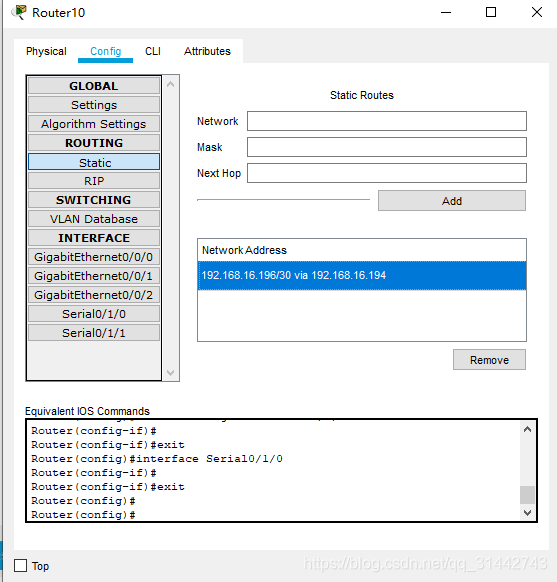

配置如下：

对于路由器Router11，其路由表如下表所示：

目的网络	下一跳
192.168.16.192/30	直连
192.168.16.196/30	直连
192.168.16.0/25	192.168.16.193
192.168.16.128/26	192.168.16.193

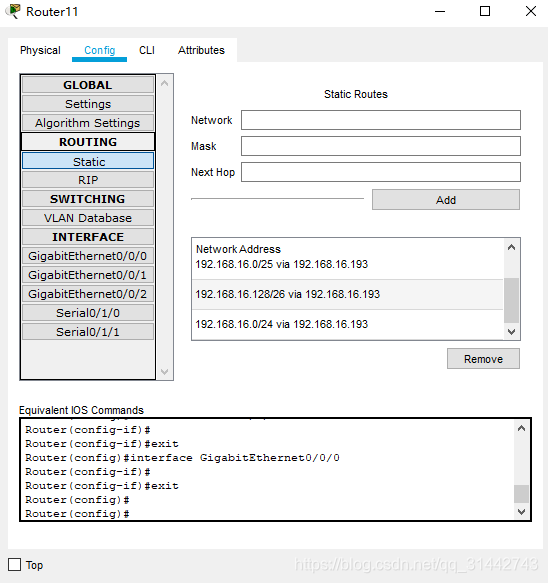

配置如下：

实验结果

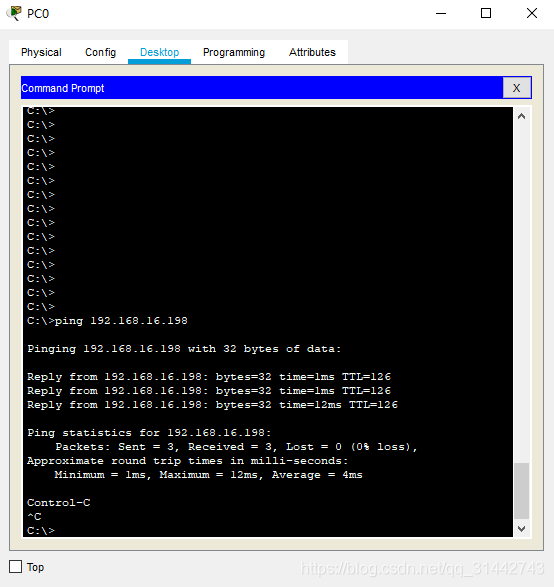

在pc0上去测试到pc4的网络连接

可以发现可以成功ping通

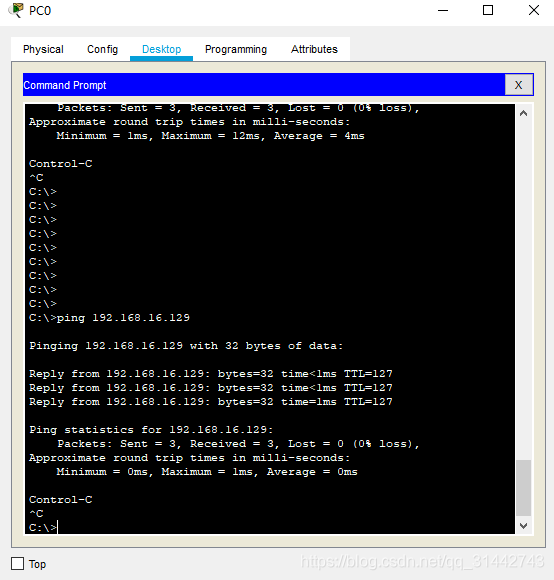

在pc0上去测试到pc2的网络连接

可以发现可以成功ping通

从pc2上去连接 pc0

可以发现可以成功ping通

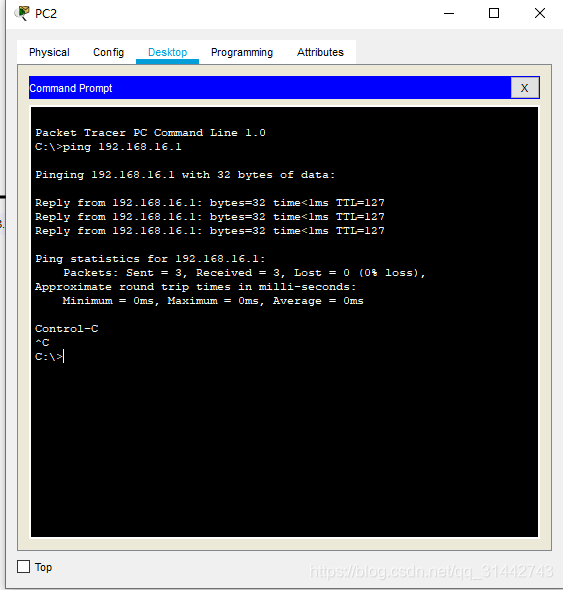

从pc2上去连接 pc4

可以发现可以成功ping通
