TLS1.3协议详解及其抓包分析

rfc8446是关于TLS1.3 协议的标准

---

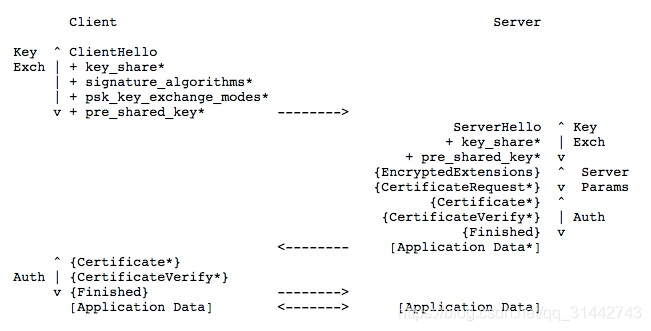

TLS1.3的流程

注：

+：上一消息的扩展消息
*：可选发送
{}：用握手层流密钥加密
[]：用流密钥加密

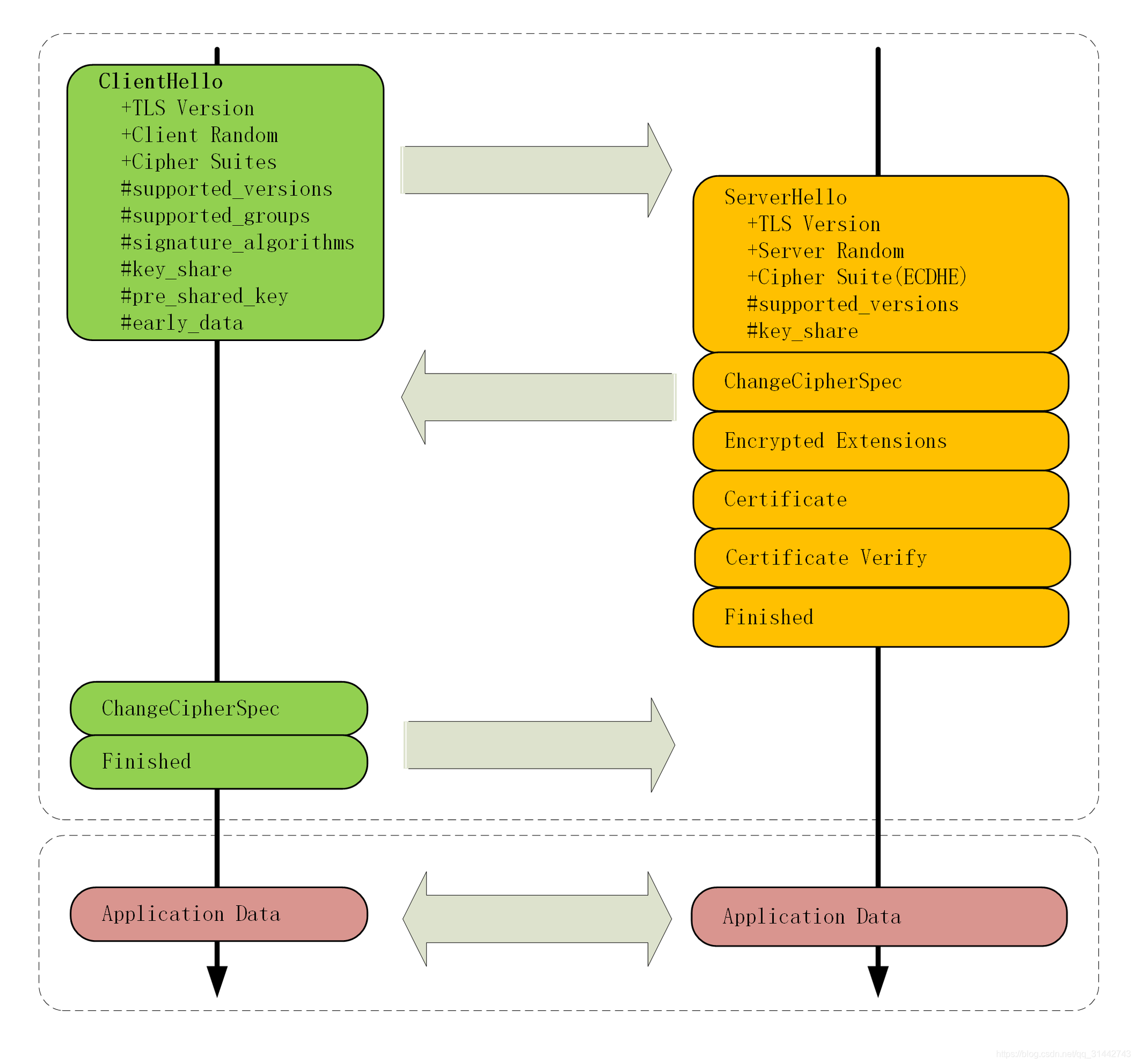

这张彩图也不错

client hello

client hello的格式如下所示：

uint16 ProtocolVersion;
opaque Random[32];

uint8 CipherSuite[2];    /* Cryptographic suite selector */

struct {
      ProtocolVersion legacy_version = 0x0303;    /* TLS v1.2 */
      Random random;
      opaque legacy_session_id<0..32>;
      CipherSuite cipher_suites<2..2^16-2>;
      opaque legacy_compression_methods<1..2^8-1>;
      Extension extensions<8..2^16-1>;
} ClientHello;

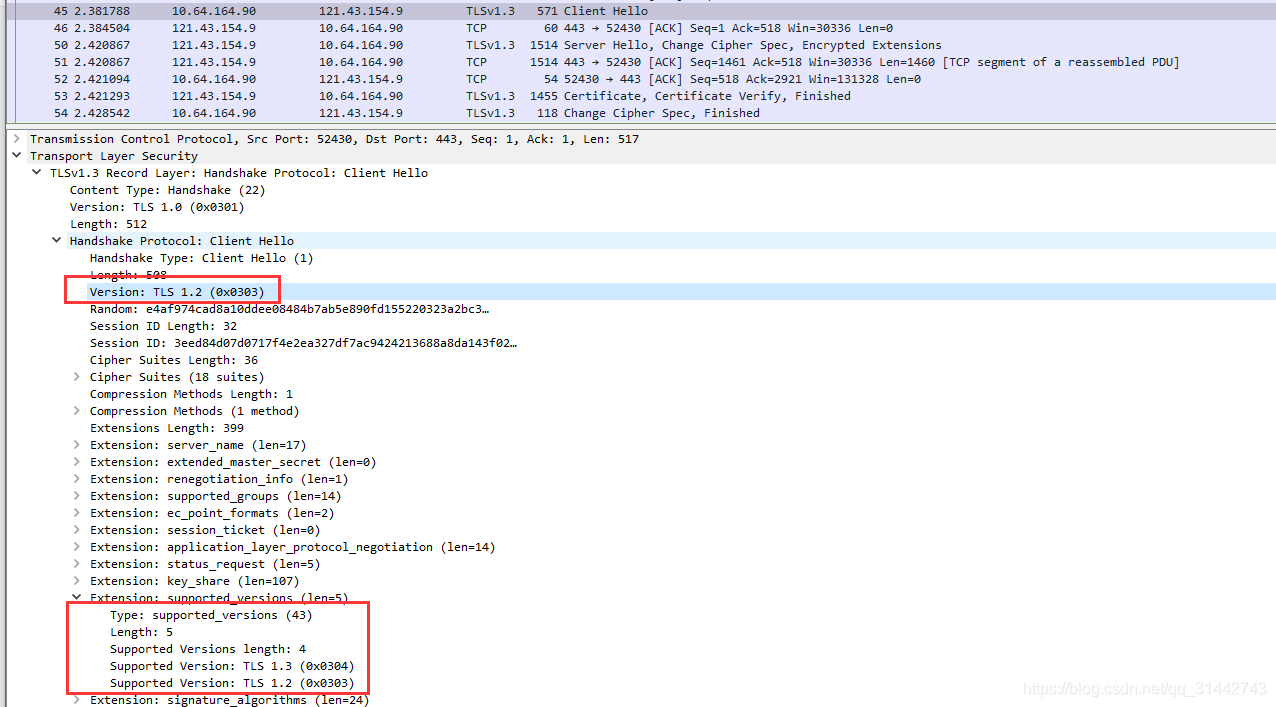

通过wireshark，抓取到了连接测试网站¹的client hello包，如图1所示，后续分析将和图1对照分析。

图1 client hello wireshark 抓包

legacy version和supported_versions
在TLS1.3之前的版本中，legacy version用于进行版本协商，并代表客户端支持的最高版本。在TLS1.3中客户端在supported_versions扩展名中添加客户端所支持的TLS版本列表，与此同时，legacy_version必须设置为0x0303，即TLS1.2的版本号。
如图1所示，这是一个TLS 1.3 的client hello，其version是0x0303,它有一个supported_versions的扩展字段，里面支持的最高协议是TLS1.3(0x0304).

legacy_session_id
TLS1.3中不再使用SessionID进行会话恢复，这一特性已经和预共享密钥PSK合并了，设置这个字段的意义，主要也是为了兼容之前版本，如果 Client 有 TLS 1.3 版本之前的 Server 设置的缓存 Session ID，那么这个字段要填上这个 ID 值。兼容模式下，这个值必须是非空的，所以如果Client不能提供之前版本的值，那么需要重新生成一个32字节的值。

密钥交换
客户端在“Client Hello”消息里直接用“supported_groups”带上支持的曲线，比如 P-256、x25519，

 enum {

          /* Elliptic Curve Groups (ECDHE) */
          secp256r1(0x0017), secp384r1(0x0018), secp521r1(0x0019),
          x25519(0x001D), x448(0x001E),

          /* Finite Field Groups (DHE) */
          ffdhe2048(0x0100), ffdhe3072(0x0101), ffdhe4096(0x0102),
          ffdhe6144(0x0103), ffdhe8192(0x0104),

          /* Reserved Code Points */
          ffdhe_private_use(0x01FC..0x01FF),
          ecdhe_private_use(0xFE00..0xFEFF),
          (0xFFFF)
      } NamedGroup;
 struct {
          NamedGroup named_group_list<2..2^16-1>;
      } NamedGroupList;

用“key_share”带上曲线对应的客户端公钥参数，

   struct {
          NamedGroup group;
          opaque key_exchange<1..2^16-1>;
      } KeyShareEntry;

用“signature_algorithms”带上签名算法。

除此以外，TLS1.3 还引入了“0-RTT”握手，用“pre_shared_key”和“early_data”扩展，在 TCP 连接后立即就建立安全连接发送加密消息，不过这需要有一些前提条件。在图1的抓包中没有这两项，这里提一下。

server hello

server hello 的格式如下所示：

struct {
       ProtocolVersion legacy_version = 0x0303;    /* TLS v1.2 */
       Random random;
       opaque legacy_session_id_echo<0..32>;
       CipherSuite cipher_suite;
       uint8 legacy_compression_method = 0;
       Extension extensions<6..2^16-1>;
 } ServerHello;

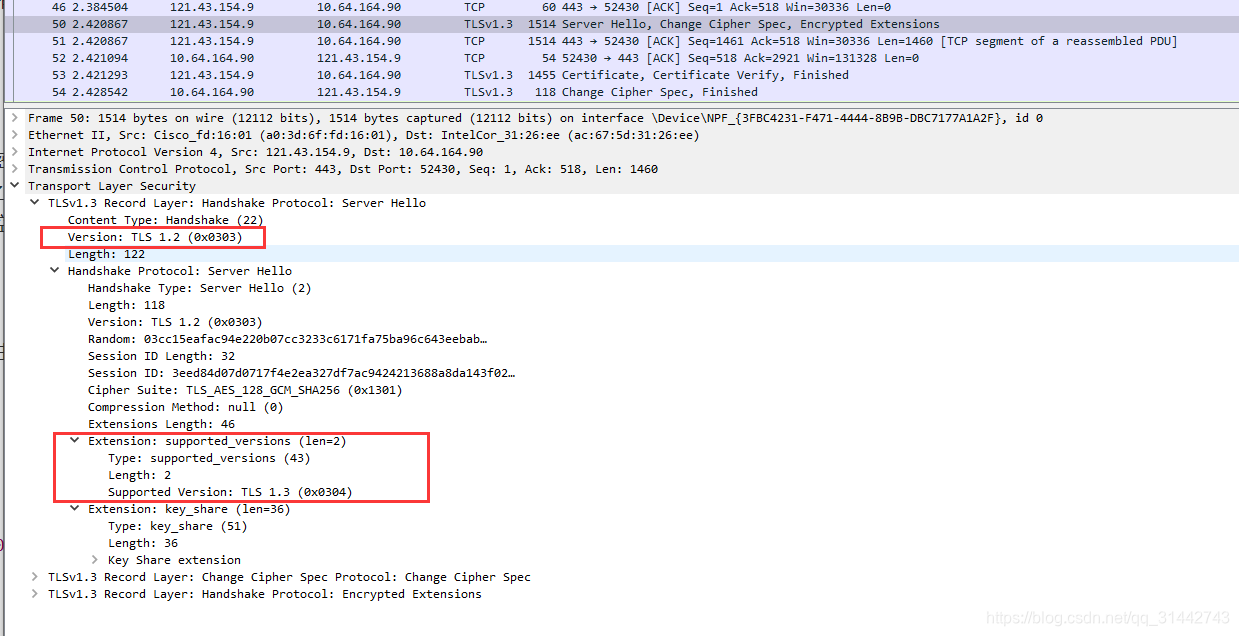

通过访问测试网站使用wireshark抓包，得到了server hello的包

小结
TLS 1.3 中优化握手：

client发送clientHello（extension）消息，extension中的support_groups中携带client支持的椭圆曲线的类型，并且在扩展key_share中计算出了相对应的公钥，一起发送给server.

server收到clientHello后会首先选择相应的椭圆曲线参数计算自身的公钥，从key_share扩展中提取相应的公钥作为密钥协商的参数，计算主密钥，并且把自身计算出的公钥放到serverHello的扩展key_share中，然后发送serverHello等消息给client，Client从key_share中取出公钥计算主密钥。

TLS1.2和TLS1.3 对比

1、密钥协商机制改变

TLS1.3借助扩展进行密钥交换，TLS1.3只需要三次握手交互，TLS1.2则需要四次握手。

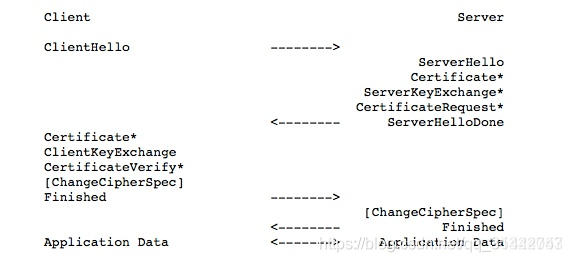

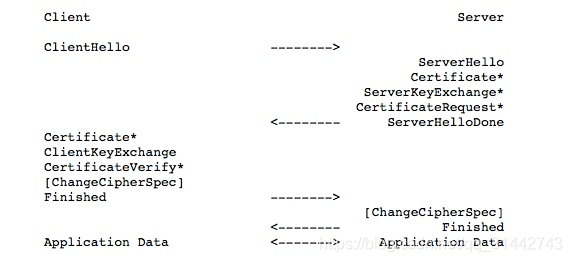

首先看TLS1.2，它通过KeyExchange进行密钥协商，即ServerKeyExchange和ClientKeyExchange，那么密钥交换本身就需要一个交互来回，所以总共有四次握手交互。

再看TLS1.3，通过ClientHello和ServerHello的扩展进行密钥交换，那么就省去了1.2版本中KeyExchange的过程，也就省去了一次握手。

2、添加0-RTT模式，以某些安全属性为代价。

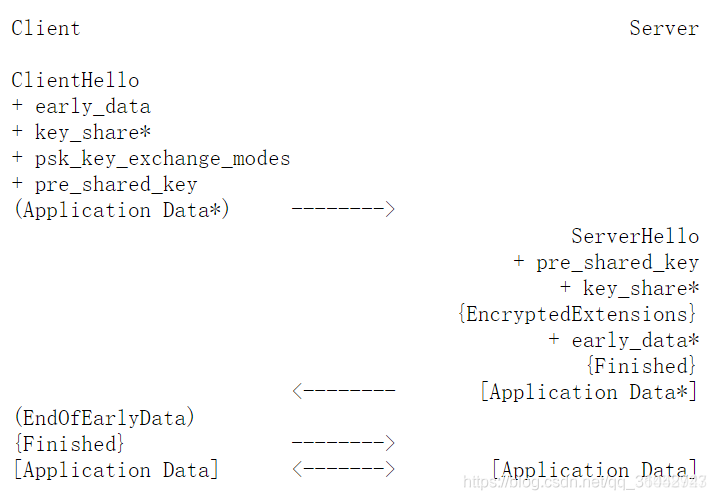

当client和server共享一个预共享密钥PSK（从外部获得或通过一个以前的握手获得）时，TLS 1.3允许client在第一个发送出去的消息的early data中携带数据，client使用这个PSK来认证server并加密early data。即在握手之前就有了PSK时，在第一次发送ClientHello时就可以发送加密数据，达到0-RTT数据传输的目的。

但是，0-RTT数据的安全性会降低（缺少前向安全）。

3、ServerHello之后的所有握手消息都被加密，引入了加密扩展EncryptedExtension。

4、全面使用ECC密码算法，删除不具有前向安全的密码套件。

5、其他还包括新的密钥派生函数，删除多余的报文消息（ChangeCipherSpec，但我抓包测试时还是有），以及其他算法的改进。
