本文详细介绍了一位DIY爱好者如何从零开始制作一个带有内置风扇的电子设备。从使用铅笔画线定位到切割出风扇口，再到利用AB胶固定风扇及开关，并通过焊接将各个部件连接起来。过程中还涉及到了主板USB口的焊接技巧，以及安装过程中的小插曲，如忘记预留SIM卡槽而不得不重新切割。最终，设备成功组装并进行了完整的测试。

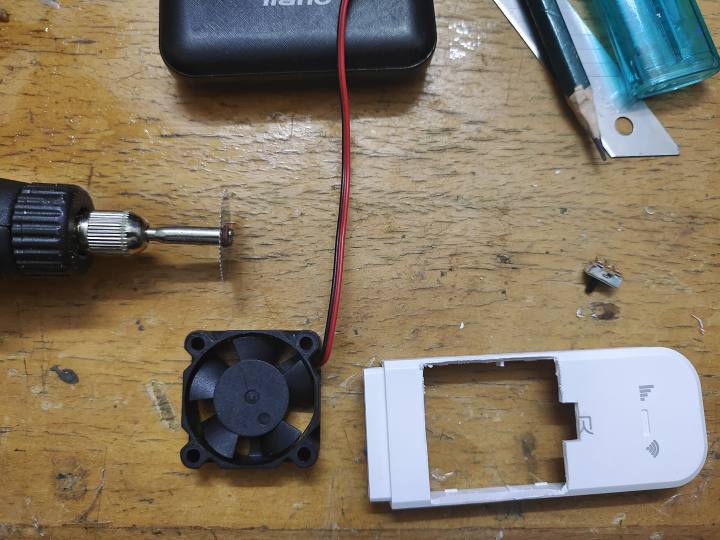

1:铅笔画线，切割机伺候切割出方形风扇口，在切割开关口

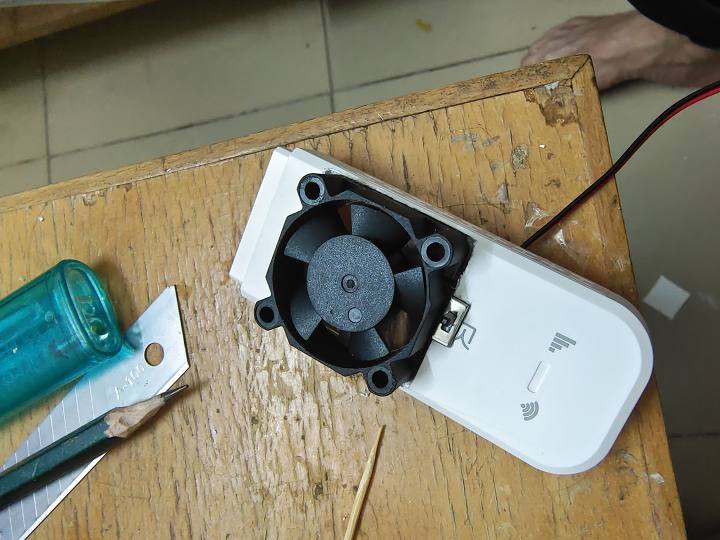

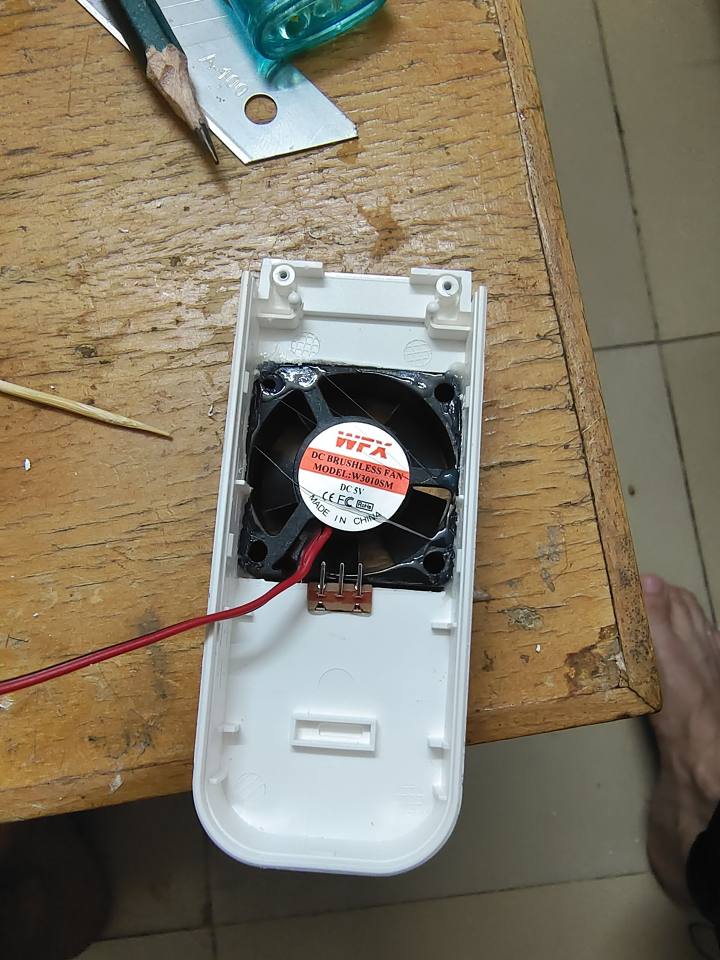

2-1: AB胶水伺候，粘上风扇和开关
2-2

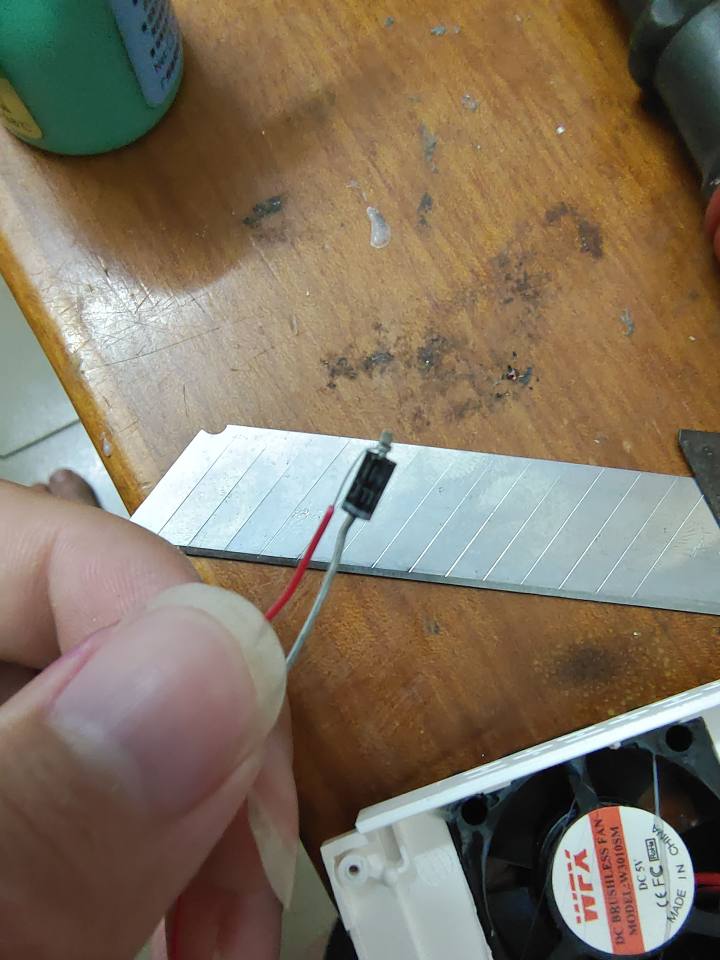

3:焊接二极管，为何红色电线包皮那么长呢？因为太粗了会塞不进孔里，看下图
4:二极管塞风扇的孔里
刚好合适

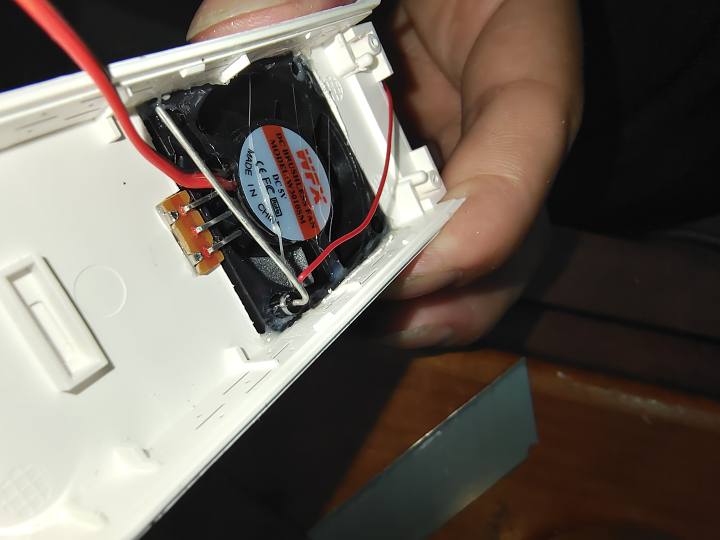

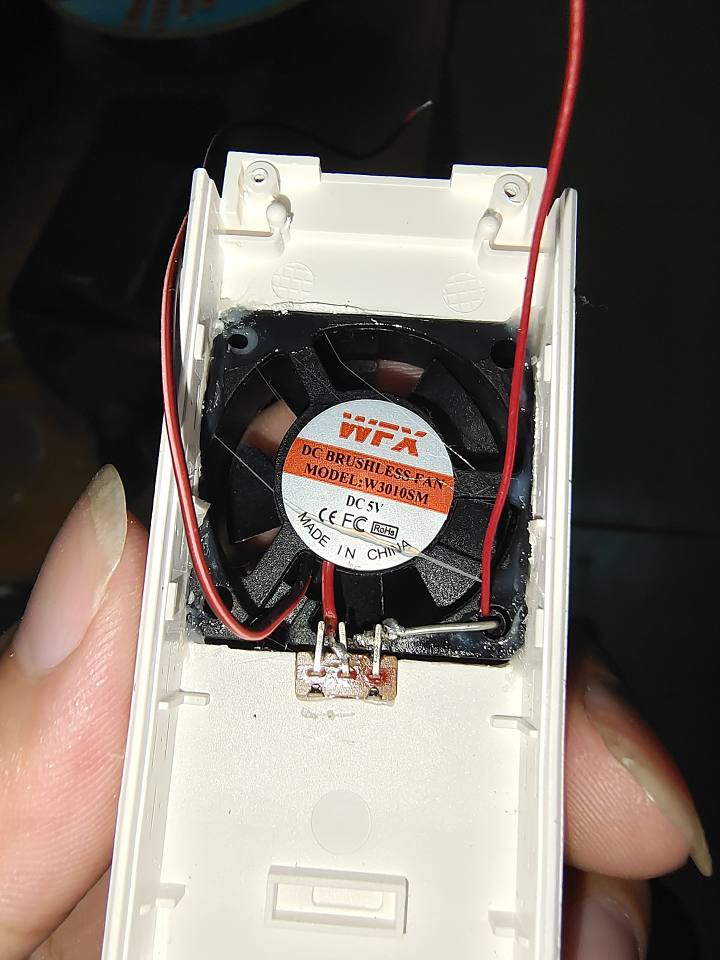

5:焊接开关和风扇，至此外壳加风扇方面焊接完毕
6:主板usb口左+ 右-涂一点锡膏，先上锡方便好焊接

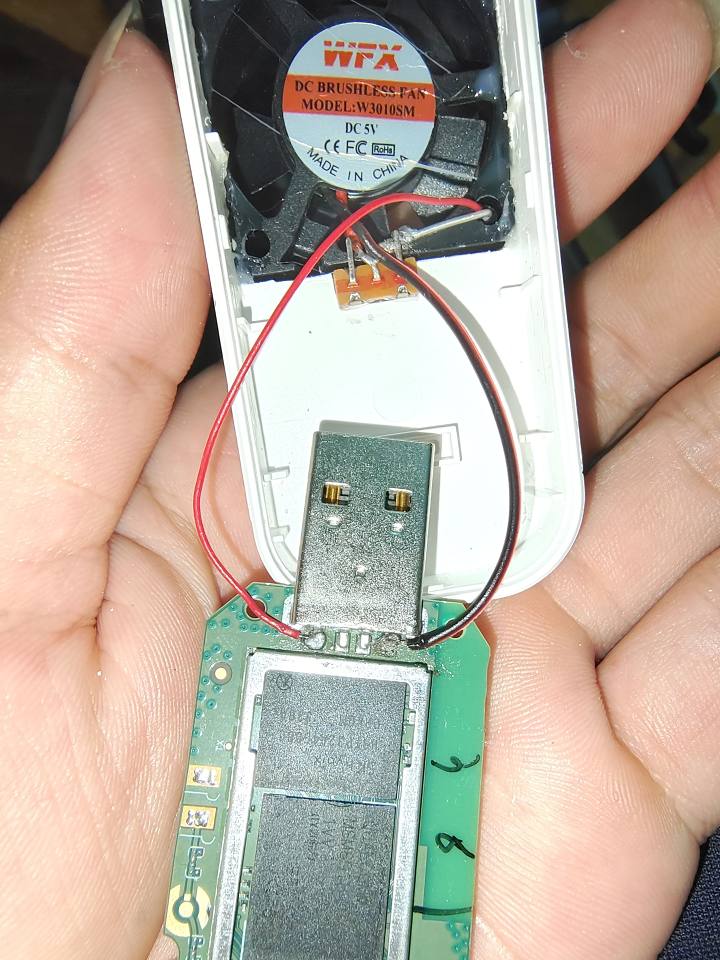

7:焊接完毕
锡膏过期了，不好用

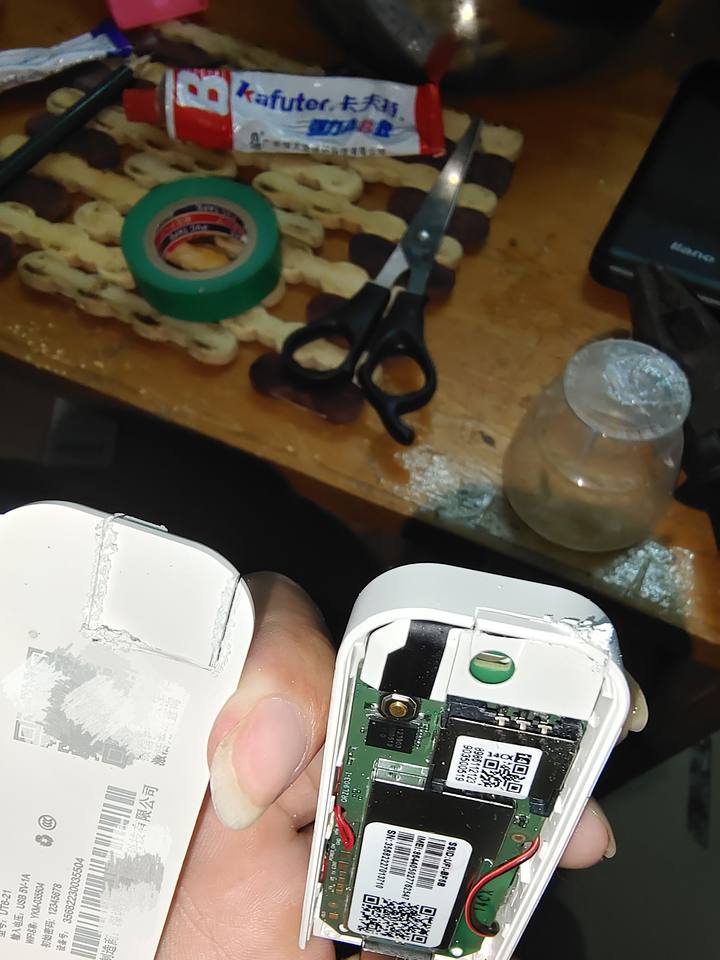

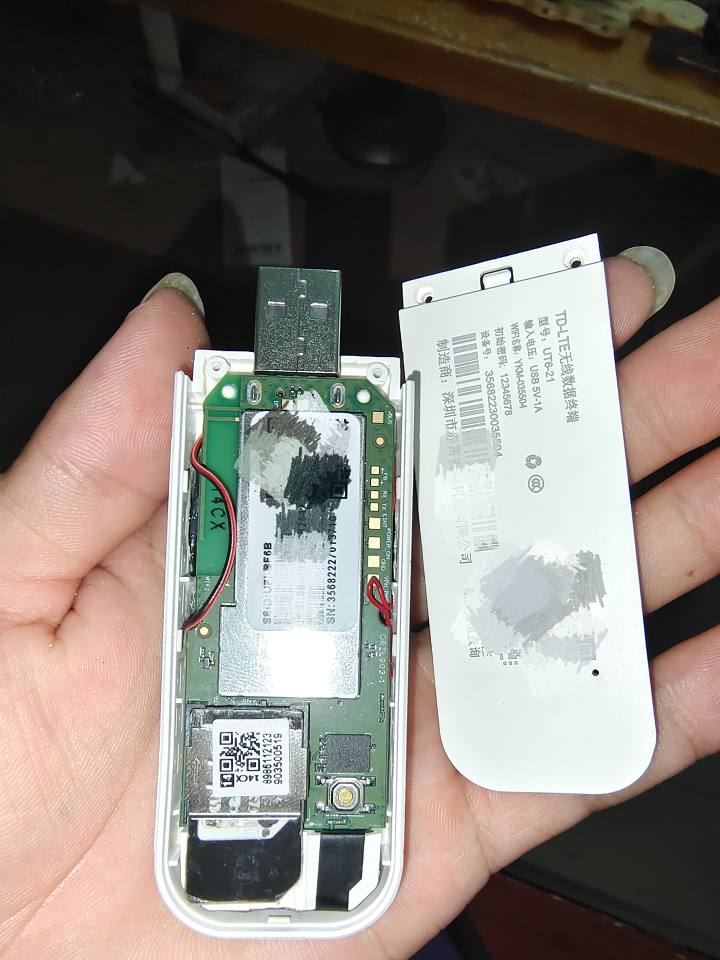

8:装主板

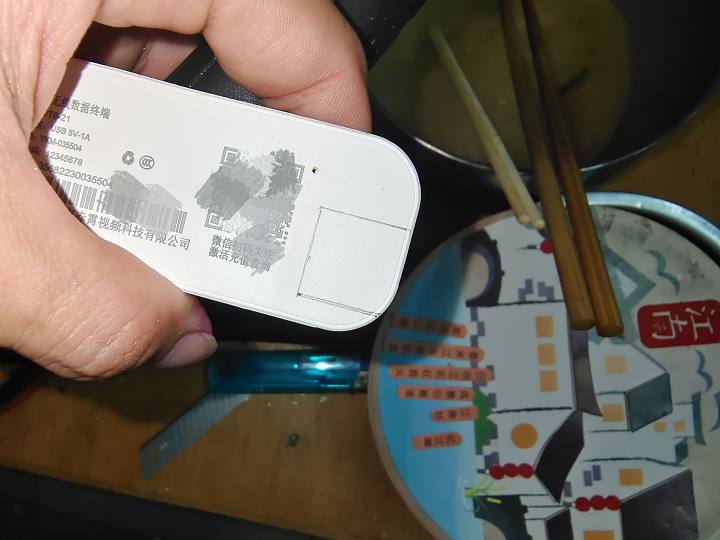

9:哎呀，忘记开sim卡的口了，现在开，画线
10-1切割

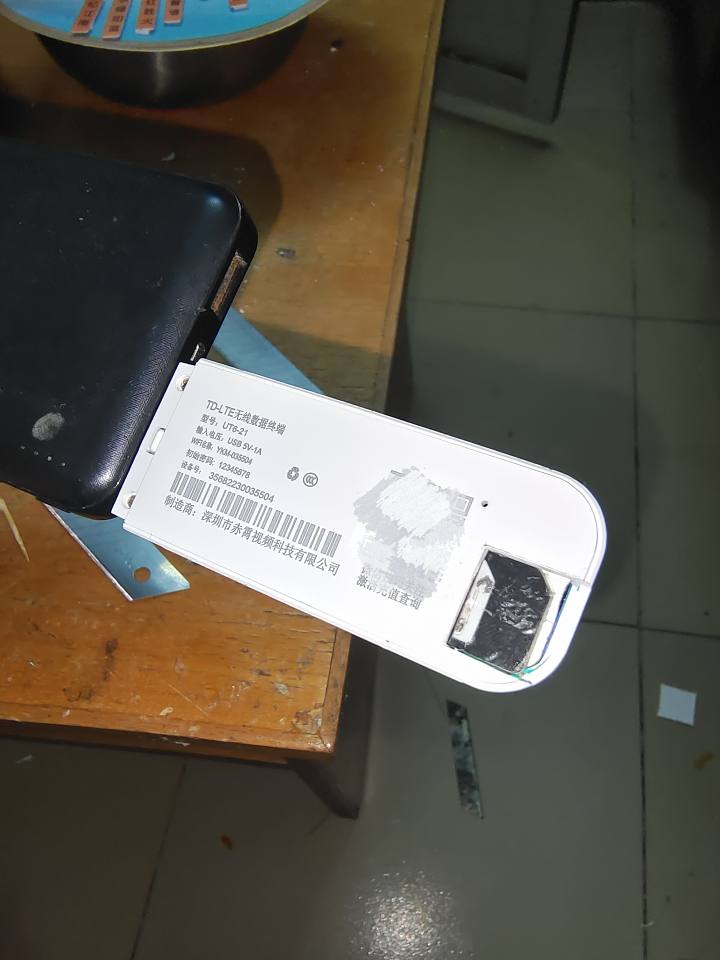

10-2切割完毕

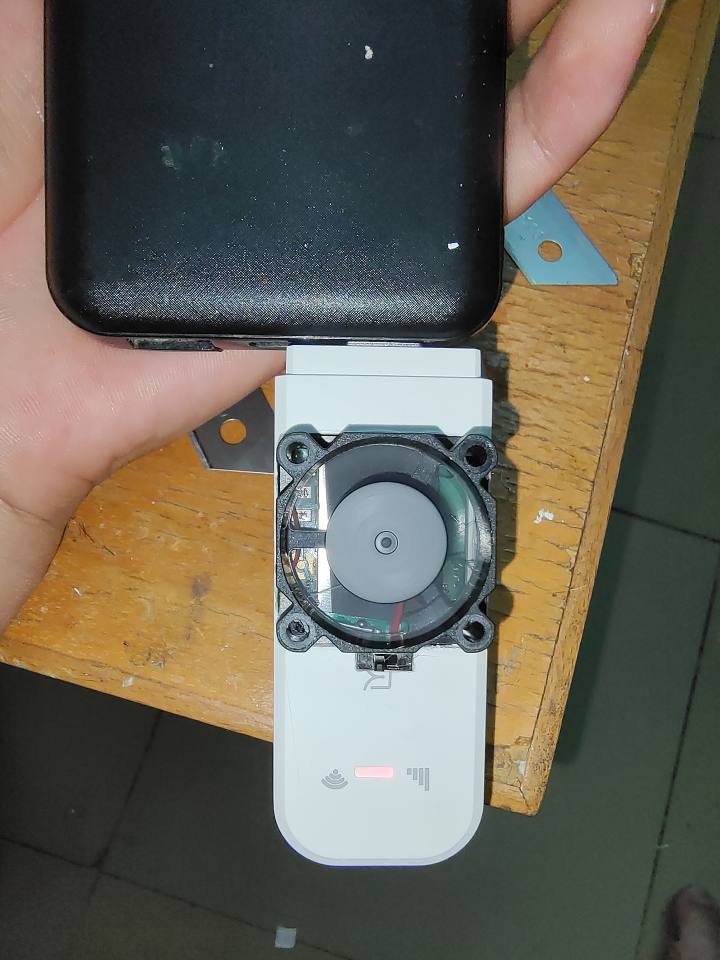

11:装机测试，完美

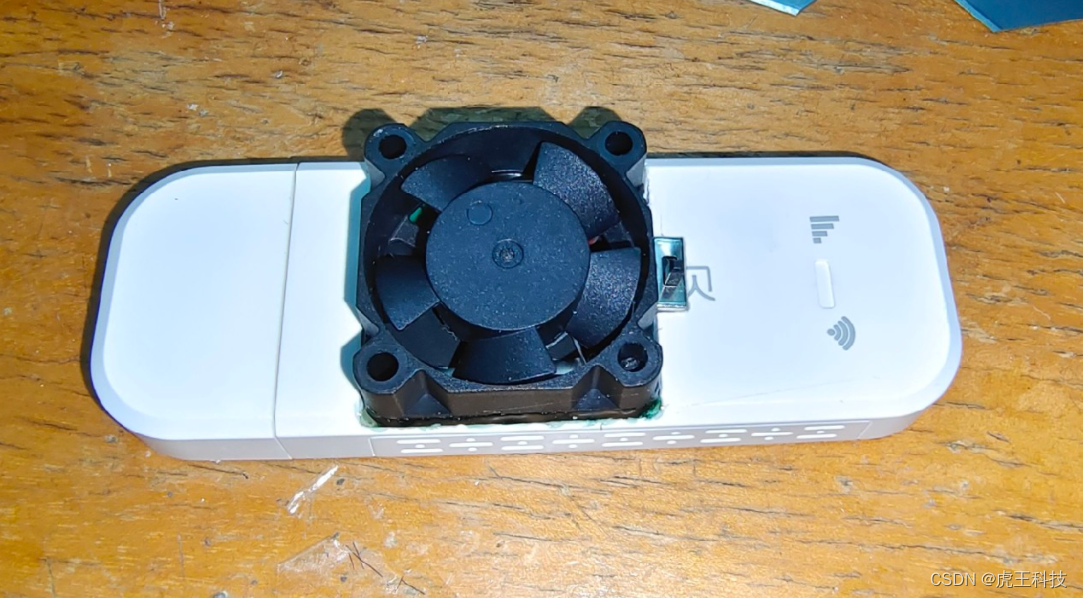

最终成品，成品！！！！
