Heatmap是Grafana的原生插件，Heatmap（热图）您可以查看一段时间内的直方图。要完全理解和使用此面板，您需要了解什么是直方图以及如何创建它们。阅读以下内容以快速了解术语直方图。
什么是直方图？直方图是用于表示数值分布的图形，直方图将数值分组到一个一个的bucket当中，然后计算每个bucket中值出现次数。在直方图上，X轴表示表示数值的范围，Y轴表示对应数值出现的频次。在直方图上，对于各数值出现的次数，分布是否对称都显示的很清楚。

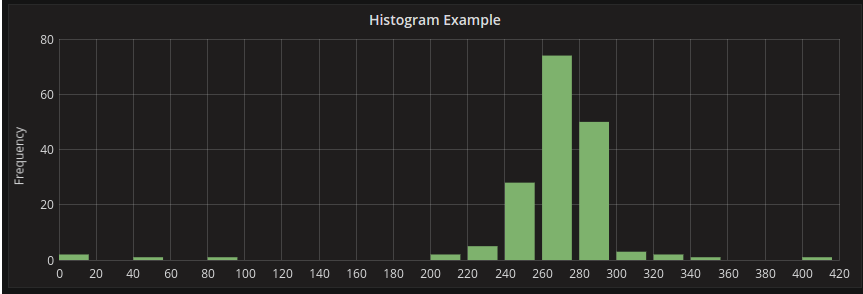

官方直方图示例：

上面的直方图向我们展示了几个时间序列的大多数值分布。我们可以很容易地看到大多数值落在240-300之间，峰值在260-280之间。直方图只是查看特定时间范围内的值分布。因此，您看不到任何趋势或分布随时间的变化，这是热图变得有用的地方。

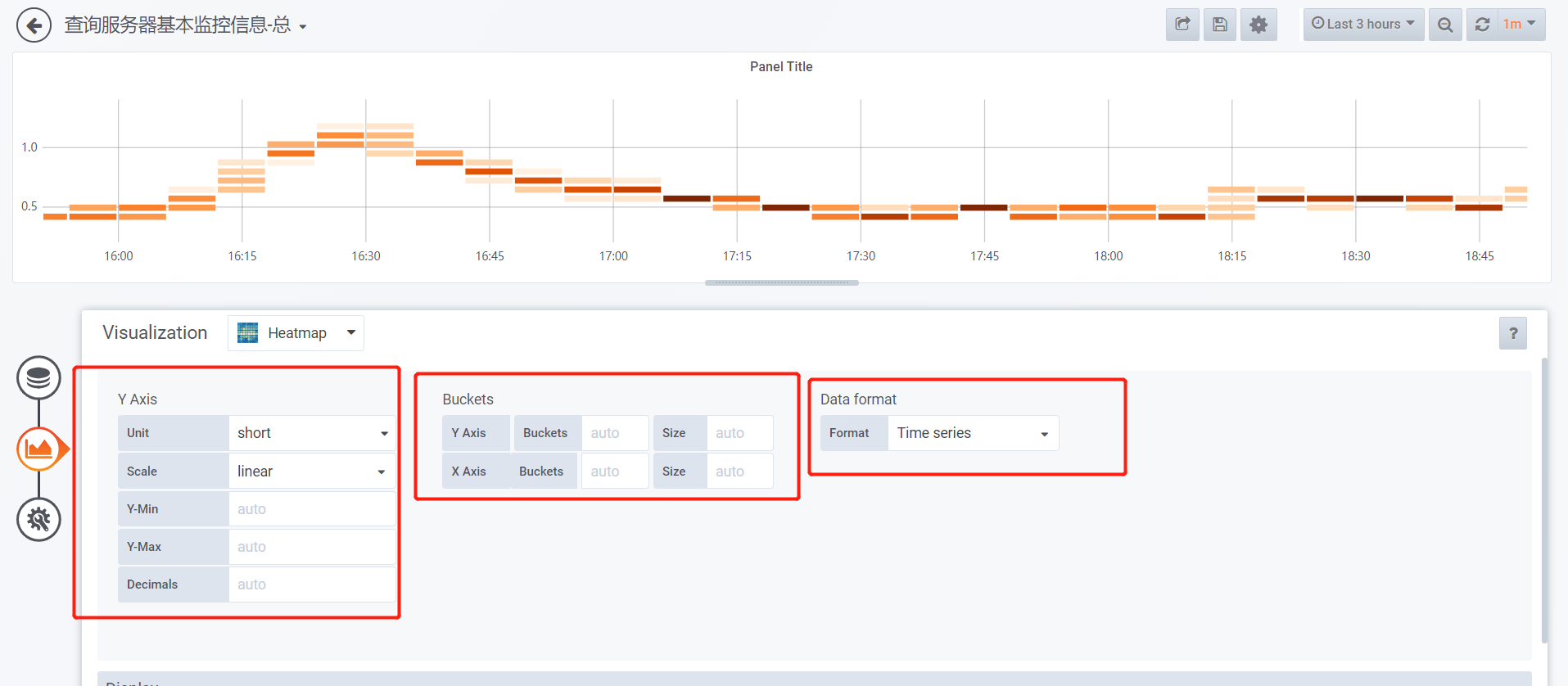

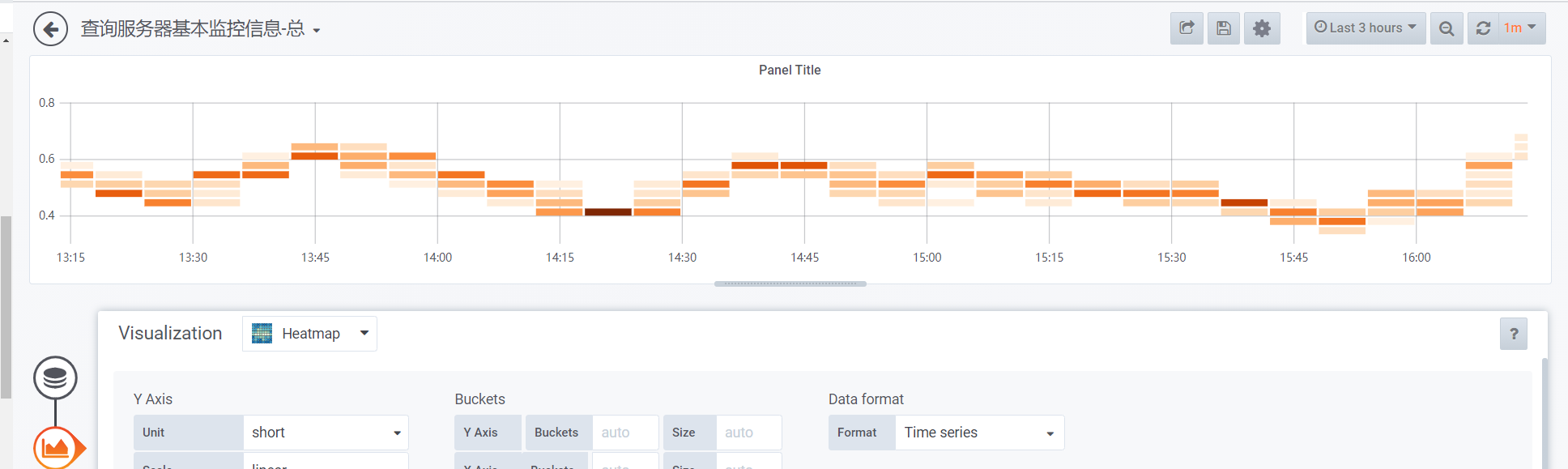

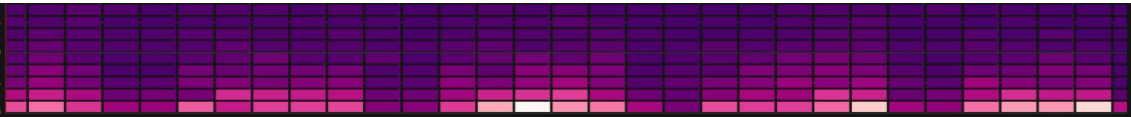

Heatmap 热图示例：

热图就像直方图，但是随着时间的推移，每个时间片代表自己的直方图。不用单元格高度来表示频率，而是使用单元格并按存储桶中值的数量成比例地为单元格上色。直白一点说：Heatmap是用X轴表示时间，Y轴表示值的大小，bucket用来表示一个区间的值在对应时间点出现的次数。

热图绘图说明

• Data format
  时间序列:Grafana通过遍历所有时间序列值来进行分类。
  时间序列桶:每个时间序列已经代表一个Y轴存储桶。时间序列名称（别名）必须是一个数值，代表存储桶的上限或下限间隔。Grafana不存储分区，因此隐藏了存储分区大小选项。
• Buckets
  buckets：当 数据格式 为 时间序列存储段 时，数据源将返回带有代表存储段绑定的名称的序列。但是取决于数据源，界限可能是上或下。此选项允许调整绑定类型。如果设置为 自动，则将根据面板的数据源类型选择绑定选项。
  Size：Grafana使用“存储桶计数”和“大小”选项来计算热图中每个单元的大小。您可以通过计数（第一个输入框）或指定大小间隔来定义存储桶大小。对于Y轴，大小间隔只是一个值，但是对于X桶，您可以在“ 大小”输入中指定一个时间范围，例如time range 1h。这会使像元在X轴上宽1h。
