Activiti（13 - 组任务） - 用户任务（userTask，即用户操作的任务）

于 2018-07-02 16:21:22 发布
阅读量2.3k 收藏 3
点赞数 1
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_31784189/article/details/80885781
版权
本文介绍工作流管理系统中任务分配的方法，包括直接指定、使用流程变量和TaskListener接口三种方式，并详细解释了如何查询任务列表、完成任务及任务认领等操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、流程图



2、分配组任务方式一（直接指定办理人）



   2.1、流程图中任务节点的配置



   2.2、测试代码：


        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	//部署流程定义，启动流程实例
	@Test
	public void testTask() throws Exception {
		// 1 发布流程
		InputStream inputStreamBpmn = this.getClass().getResourceAsStream("taskProcess.bpmn");
		InputStream inputStreamPng = this.getClass().getResourceAsStream("taskProcess.png");
		processEngine.getRepositoryService()//
						.createDeployment()//
						.addInputStream("userTask.bpmn", inputStreamBpmn)//
						.addInputStream("userTask.png", inputStreamPng)//
						.deploy();
		// 2 启动流程
		ProcessInstance pi = processEngine.getRuntimeService()//
							.startProcessInstanceByKey("taskProcess");
		System.out.println("pid:" + pi.getId());
	}

	//3 查询我的个人任务列表
	@Test
	public void findMyTaskList(){
		String userId = "小A";
		List<Task> list = processEngine.getTaskService()//
		                .createTaskQuery()//
		                .taskAssignee(userId)//指定个人任务查询
		                .list();
		for(Task task:list ){
			System.out.println("id="+task.getId());
			System.out.println("name="+task.getName());
			System.out.println("assinee="+task.getAssignee());
			System.out.println("createTime="+task.getCreateTime());
			System.out.println("executionId="+task.getExecutionId());

		}
	}

	//4 查询组任务列表
	@Test
	public void findGroupList(){
		String userId = "小A";
		List<Task> list = processEngine.getTaskService()//
		                .createTaskQuery()//
		                .taskCandidateUser(userId)//指定组任务查询
		                .list();
		for(Task task:list ){
			System.out.println("id="+task.getId());
			System.out.println("name="+task.getName());
			System.out.println("assinee="+task.getAssignee());
			System.out.println("createTime ="+task.getCreateTime());
			System.out.println("executionId="+task.getExecutionId());
			System.out.println("##################################");

		}
	}

	//5 查询组任务成员列表
	@Test
	public void findGroupUser(){
		String taskId = "3709";
		List<IdentityLink> list = processEngine.getTaskService()//
		                .getIdentityLinksForTask(taskId);
         //List<IdentityLink> list = processEngine.getRuntimeService()//
		//				.getIdentityLinksForProcessInstance(instanceId);
		for(IdentityLink identityLink:list ){
			System.out.println("userId="+identityLink.getUserId());
			System.out.println("taskId="+identityLink.getTaskId());
			System.out.println("piId="+identityLink.getProcessInstanceId());
			System.out.println("######################");
		}
	}

	//6 查询组任务成员历史列表
	@Test
	public void findGroupHisUser(){
		String taskId = "3709";
		List<HistoricIdentityLink> list = processEngine.getHistoryService()//
						.getHistoricIdentityLinksForTask(taskId);
        // List<HistoricIdentityLink> list = processEngine.getHistoryService()//
          // .getHistoricIdentityLinksForProcessInstance(processInstanceId);
		for(HistoricIdentityLink identityLink:list ){
			System.out.println("userId="+identityLink.getUserId());
			System.out.println("taskId="+identityLink.getTaskId());
			System.out.println("piId="+identityLink.getProcessInstanceId());
			System.out.println("######################");
		}
	}

	//完成任务
	@Test
	public void completeTask(){
		String taskId = "3709";
		processEngine.getTaskService()//
					.complete(taskId);//
		System.out.println("完成任务");
	}

     /**将组任务分配给个人任务，拾取任务*/
	//由1个人去完成任务
	@Test
	public void claim(){
		//任务ID
		String taskId = "5908";
		//分配的办理人
		String userId = "小B";
		processEngine.getTaskService()//
					.claim(taskId, userId);
}

说明：
1） 小A，小B，小C，小D是组任务的办理人

2） 但是这样分配组任务的办理人不够灵活，因为项目开发中任务的办理人不要放置XML文件中。

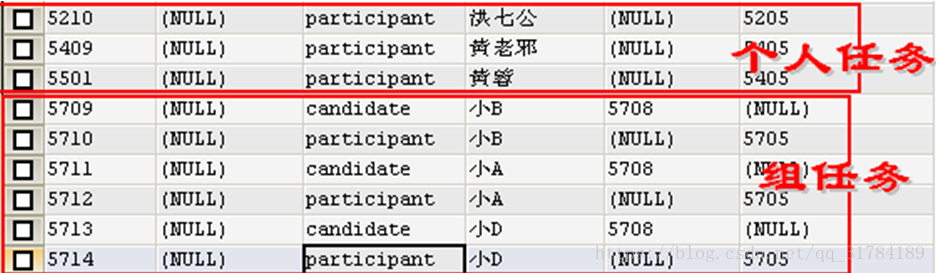

3） act_ru_identitylink表存放任务的办理人，包括个人任务和组任务，表示正在执行的任务

4） act_hi_identitylink表存放任务的办理人，包括个人任务和组任务，表示历史任务

区别在于：如果是个人任务TYPE的类型表示participant（参与者）
        如果是组任务TYPE的类型表示candidate（候选者）和participant（参与者）


3、分配个人任务方式二（使用流程变量）

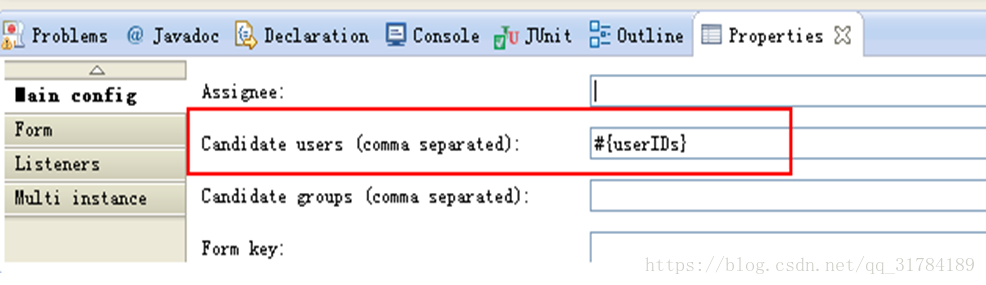

    3.1、流程图中任务节点的配置


    3.2、测试代码

        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	//部署流程定义，启动流程实例
	@Test
	public void testTask() throws Exception {
		// 1 发布流程
		InputStream inputStreamBpmn = this.getClass().getResourceAsStream("taskProcess.bpmn");
		InputStream inputStreamPng = this.getClass().getResourceAsStream("taskProcess.png");
		processEngine.getRepositoryService()//
						.createDeployment()//
						.addInputStream("userTask.bpmn", inputStreamBpmn)//
						.addInputStream("userTask.png", inputStreamPng)//
						.deploy();
		// 2 启动流程
		//启动流程实例，同时设置流程变量，用来指定组任务的办理人
		Map<String, Object> variables = new HashMap<String, Object>();
		variables.put("userIDs", "大大,小小,中中");
		ProcessInstance pi = processEngine.getRuntimeService()//
						.startProcessInstanceByKey("taskProcess",variables);
		System.out.println("pid:" + pi.getId());
	}

	//查询我的个人任务列表
	@Test
	public void findMyTaskList(){
		String userId = "大大";
		List<Task> list = processEngine.getTaskService()//
		                .createTaskQuery()//
		                .taskAssignee(userId)//指定个人任务查询
		                .list();
		for(Task task:list ){
			System.out.println("id="+task.getId());
			System.out.println("name="+task.getName());
			System.out.println("assinee="+task.getAssignee());
			System.out.println("assinee="+task.getCreateTime());
			System.out.println("executionId="+task.getExecutionId());

		}
	}

	//查询组任务列表
	@Test
	public void findGroupList(){
		String userId = "大大";
		List<Task> list = processEngine.getTaskService()//
		                .createTaskQuery()//
		                .taskCandidateUser(userId)//指定组任务查询
		                .list();
		for(Task task:list ){
			System.out.println("id="+task.getId());
			System.out.println("name="+task.getName());
			System.out.println("assinee="+task.getAssignee());
			System.out.println("assinee="+task.getCreateTime());
			System.out.println("executionId="+task.getExecutionId());
			System.out.println("##################################");

		}
	}

	//查询组任务成员列表
	@Test
	public void findGroupUser(){
		String taskId = "3709";
		List<IdentityLink> list = processEngine.getTaskService()//
		                .getIdentityLinksForTask(taskId);
		for(IdentityLink identityLink:list ){
			System.out.println("userId="+identityLink.getUserId());
			System.out.println("taskId="+identityLink.getTaskId());
			System.out.println("piId="+identityLink.getProcessInstanceId());
			System.out.println("######################");
		}
	}

	//查询组任务成员历史列表
	@Test
	public void findGroupHisUser(){
		String taskId = "3709";
		List<HistoricIdentityLink> list = processEngine.getHistoryService()//
						.getHistoricIdentityLinksForTask(taskId);
		for(HistoricIdentityLink identityLink:list ){
			System.out.println("userId="+identityLink.getUserId());
			System.out.println("taskId="+identityLink.getTaskId());
			System.out.println("piId="+identityLink.getProcessInstanceId());
			System.out.println("######################");
		}
	}

	//完成任务
	@Test
	public void completeTask(){
		String taskId = "3709";
		processEngine.getTaskService()//
					.complete(taskId);//
		System.out.println("完成任务");
	}

     /**将组任务分配给个人任务，拾取任务*/
	//由1个人去完成任务
	@Test
	public void claim(){
		//任务ID
		String taskId = "5908";
		//分配的办理人
		String userId = "小B";
		processEngine.getTaskService()//
					.claim(taskId, userId);
	}

说明：

1） 大大，中中，小小是组任务的办理人。


2） 在开发中，可以在页面中指定下一个组任务的办理人，通过流程变量设置下一个任务的办理人。
4、 分配个人任务方式三（使用类）

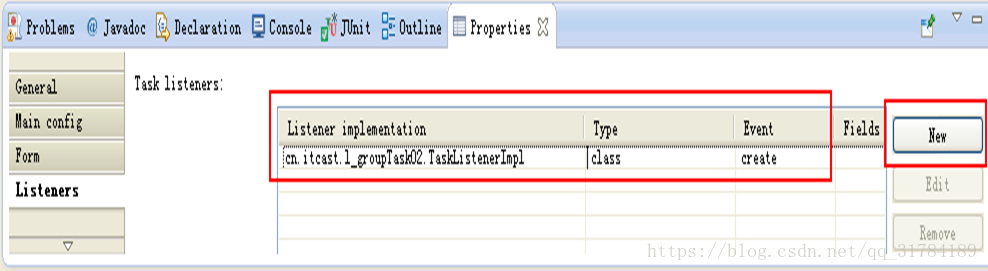

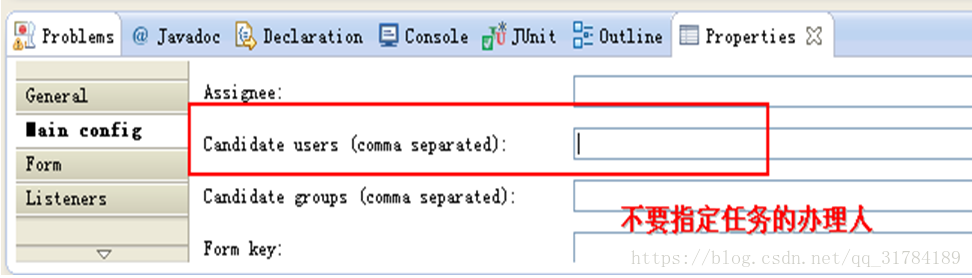

 4.1、流程图中任务节点的配置


        此时流程图的XML文件，如图

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/test">
  <process id="task" name="taskProcess" isExecutable="true">
    <startEvent id="startevent1" name="Start"></startEvent>
    <userTask id="usertask1" name="审批">
      <extensionElements>
        <activiti:taskListener event="create" class="cn.itcast.l_group02.TaskListenerImpl"></activiti:taskListener>
      </extensionElements>
    </userTask>
    <sequenceFlow id="flow1" sourceRef="startevent1" targetRef="usertask1"></sequenceFlow>
    <endEvent id="endevent1" name="End"></endEvent>
    <sequenceFlow id="flow2" sourceRef="usertask1" targetRef="endevent1"></sequenceFlow>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_task">
    <bpmndi:BPMNPlane bpmnElement="task" id="BPMNPlane_task">
      <bpmndi:BPMNShape bpmnElement="startevent1" id="BPMNShape_startevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="390.0" y="50.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="usertask1" id="BPMNShape_usertask1">
        <omgdc:Bounds height="55.0" width="105.0" x="355.0" y="150.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape bpmnElement="endevent1" id="BPMNShape_endevent1">
        <omgdc:Bounds height="35.0" width="35.0" x="390.0" y="270.0"></omgdc:Bounds>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge bpmnElement="flow1" id="BPMNEdge_flow1">
        <omgdi:waypoint x="407.0" y="85.0"></omgdi:waypoint>
        <omgdi:waypoint x="407.0" y="150.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNEdge bpmnElement="flow2" id="BPMNEdge_flow2">
        <omgdi:waypoint x="407.0" y="205.0"></omgdi:waypoint>
        <omgdi:waypoint x="407.0" y="270.0"></omgdi:waypoint>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>


4.2、TaskListenerImpl类，用来设置任务的办理人

public class TaskListenerImpl implements TaskListener {

	/**指定个人任务和组任务的办理人*/
	@Override
	public void notify(DelegateTask delegateTask) {
		String userId1 = "孙悟空";
		String userId2 = "猪八戒";
		//指定组任务
		delegateTask.addCandidateUser(userId1);
		delegateTask.addCandidateUser(userId2);
	}

}


4.3、测试代码


        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

	//部署流程定义，启动流程实例
	@Test
	public void testTask() throws Exception {
		// 1 发布流程
		InputStream inputStreamBpmn = this.getClass().getResourceAsStream("taskProcess.bpmn");
		InputStream inputStreamPng = this.getClass().getResourceAsStream("taskProcess.png");
		processEngine.getRepositoryService()//
						.createDeployment()//
						.addInputStream("userTask.bpmn", inputStreamBpmn)//
						.addInputStream("userTask.png", inputStreamPng)//
						.deploy();
		// 2 启动流程
		ProcessInstance pi = processEngine.getRuntimeService()//
							.startProcessInstanceByKey("taskProcess");
		System.out.println("pid:" + pi.getId());
	}

	//查询我的个人任务列表
	@Test
	public void findMyTaskList(){
		String userId = "孙悟空";
		List<Task> list = processEngine.getTaskService()//
		                .createTaskQuery()//
		                .taskAssignee(userId)//指定个人任务查询
		                .list();
		for(Task task:list ){
			System.out.println("id="+task.getId());
			System.out.println("name="+task.getName());
			System.out.println("assinee="+task.getAssignee());
			System.out.println("assinee="+task.getCreateTime());
			System.out.println("executionId="+task.getExecutionId());

		}
	}

	//查询组任务列表
	@Test
	public void findGroupList(){
		String userId = "孙悟空";
		List<Task> list = processEngine.getTaskService()//
		                .createTaskQuery()//
		                .taskCandidateUser(userId)//指定组任务查询
		                .list();
		for(Task task:list ){
			System.out.println("id="+task.getId());
			System.out.println("name="+task.getName());
			System.out.println("assinee="+task.getAssignee());
			System.out.println("assinee="+task.getCreateTime());
			System.out.println("executionId="+task.getExecutionId());
			System.out.println("##################################");

		}
	}

	//查询组任务成员列表
	@Test
	public void findGroupUser(){
		String taskId = "4008";
		List<IdentityLink> list = processEngine.getTaskService()//
		                .getIdentityLinksForTask(taskId);
		for(IdentityLink identityLink:list ){
			System.out.println("userId="+identityLink.getUserId());
			System.out.println("taskId="+identityLink.getTaskId());
			System.out.println("piId="+identityLink.getProcessInstanceId());
			System.out.println("######################");
		}
	}

	//查询组任务成员历史列表
	@Test
	public void findGroupHisUser(){
		String taskId = "4008";
		List<HistoricIdentityLink> list = processEngine.getHistoryService()//
						.getHistoricIdentityLinksForTask(taskId);
		for(HistoricIdentityLink identityLink:list ){
			System.out.println("userId="+identityLink.getUserId());
			System.out.println("taskId="+identityLink.getTaskId());
			System.out.println("piId="+identityLink.getProcessInstanceId());
			System.out.println("######################");
		}
	}

	//完成任务
	@Test
	public void completeTask(){
		String taskId = "4008";
		processEngine.getTaskService()//
					.complete(taskId);//
		System.out.println("完成任务");
	}

	//将组任务分配给个人任务（认领任务）
	@Test
	public void claimTask(){
		String taskId = "4008";
		//个人任务的办理人
		String userId = "如来";
		processEngine.getTaskService().claim(taskId, userId);
	}

	//可以分配个人任务回退到组任务，（前提之前是个组任务）
	@Test
	public void setAssigneeTask(){
		//任务ID
		String taskId = "4008";
		processEngine.getTaskService()//
					.setAssignee(taskId, null);
	}

	//向组任务中添加成员
	@Test
	public void addUser(){
		String taskId = "4008";
		String userId = "沙和尚";
		processEngine.getTaskService().addCandidateUser(taskId, userId);
	}

	//向组任务中删除成员
	@Test
	public void removeUser(){
		String taskId = "4008";
		String userId = "沙和尚";
		processEngine.getTaskService().deleteCandidateUser(taskId, userId);
	}

说明：

        1） 在类中使用delegateTask.addCandidateUser (userId);的方式分配组任

务的办理人，此时孙悟空和猪八戒是下一个任务的办理人。

        2） 通过processEngine.getTaskService().claim (taskId, userId);将组任务

分配给个人任务，也叫认领任务，即指定某个人去办理这个任务，此时由如来去办理

任务。

        注意：认领任务的时候，可以是组任务成员中的人，也可以不是组任务成员的

人，此时通过Type的类型为participant来指定任务的办理人

        3） addCandidateUser()即向组任务添加成员，deleteCandidateUser()即

删除组任务的成员。

        在开发中，可以将每一个任务的办理人规定好，例如张三的领导是李四和王五，

这样张三提交任务，由李四或者王五去查询组任务，可以看到对应张三的申请，李四

或王五再通过认领任务（claim）的方式，由某个人去完成这个任务。


5、 总结

    组任务及三种分配方式：

        1：在taskProcess.bpmn中直接写 candidate-users=“小A,小B,小C,小D"

        2：在taskProcess.bpmn中写 candidate-users =“#{userIDs}”，变量的

值要是String的。
             使用流程变量指定办理人
             Map<String, Object> variables = new HashMap<String, Object>();
              variables.put("userIDs", "大大,小小,中中");
    3，使用TaskListener接口，使用类实现该接口，在类中定义：
            //添加组任务的用户
            delegateTask.addCandidateUser(userId1);
            delegateTask.addCandidateUser(userId2);
              // 组任务分配给个人任务（认领任务）：

        processEngine.getTaskService().claim(taskId, userId);
              // 个人任务分配给组任务：

        processEngine.getTaskService(). setAssignee(taskId, null);
            //向组任务添加人员：

      processEngine.getTaskService().addCandidateUser(taskId, userId);


            // 向组任务删除人员：

     processEngine.getTaskService().deleteCandidateUser(taskId, userId);



 个人任务和组任务存放办理人对应的表：

      act_ru_identitylink表存放任务的办理人，包括个人任务和组任务，表示正在执行

的任务。
       act_hi_identitylink表存放任务的办理人，包括个人任务和组任务，表示历史任务



区别在于：如果是个人任务TYPE的类型表示participant（参与者）


如果是组任务TYPE的类型表示candidate（候选者）和participant（参与者）。




vx-Yang_Gaige
关注
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
