CAD图纸导入Plant Simulation三维3D场景的常见问题解决

当我们需要构建具备复杂布局的生产与物流模型时，需要导入设计的CAD布局图纸以便于进行布局建模，有可能由于布局图纸或者设置的各种原因导致图纸比例与Plant Simulation的比例不一致，需要避免该问题直接导致仿真输出的结果和实际发生偏差，从而造成严重后果！

这篇文章我将.dwg CAD 图纸导入三维场景时常见的三类问题与解决办法进行梳理，供大家参考。

1. 导入很长一段时间后，软件弹窗提示 “布局的空间范围过大” 最终导入不成功。

1. 成功导入布局图纸后，最终发现尺寸比例偏大/偏小若干倍，尤其是偶尔会出现25.4倍的差异！
2. 导入后空白区域占比空间大，使得在布局图纸上直接构建布局模型缩放与旋转操作困难！

针对这三类问题，其实需要在CAD软件上进行简单操作与修改即可。具体解决办法如下所示。

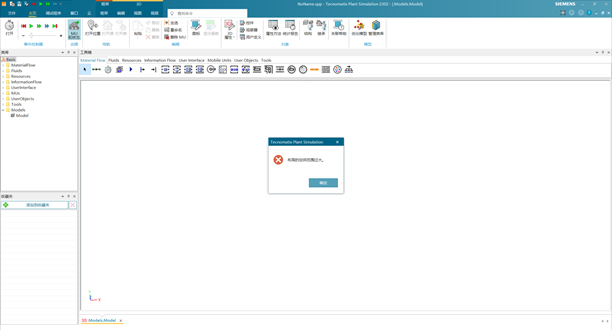

一、导入很长一段时间后，软件弹窗提示 “布局的空间范围过大” 最终导入不成功。显示界面如下图所示：

该问题的根源是由于原CAD图纸中的内容占据的空间很大，有以下几种原因：

1. 有效的布局图纸距离图纸的原点很远，可能距离10km甚至更多；
2. 在有效布局图纸区域外，距离原的地方有别的无效内容，在导入的时候被一并带入。

解决办法：

1. 打开CAD图纸，以Auto CAD为例

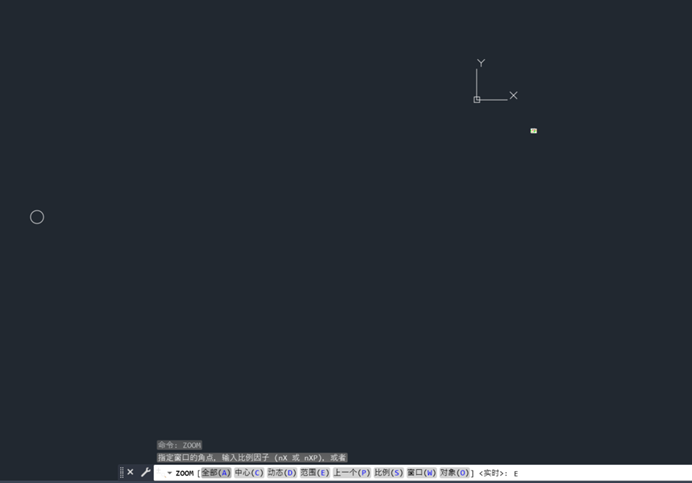

2. 在命令行输入 ZOOM后，再输入E，可以显示全部图纸内容，可能会发现在有效布局图纸外存在其它无效内容，如下图所示。
3. 若在有效布局图纸外有其他无效内容，则可以删除对应的图纸内容；
4. 若有效布局图纸内容距离原点较远，选中有效图纸平移到原点附近；
5. 最后再在命令行输入 ZOOM后，再输入E，检查有效图纸内容是否占据整个屏幕大部分页面并且在原点附近。若检查无误，即可再次尝试导入到Plant Simulation中。

二、成功导入布局图纸后，最终发现尺寸比例偏大/偏小若干倍，尤其是偶尔会出现25.4倍的差异！

该问题的根源在于原图纸的插入时缩放单位未设置，或者设置为默认的英寸（1in=25.4mm）

具体解决办法如下：

1. 打开CAD图纸，以Auto CAD为例

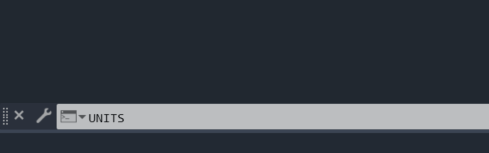

2. 在命令行输入 UNITS

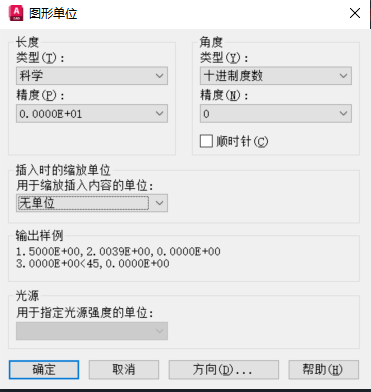

1. 弹出图形单位框，检查“插入时缩放单位”是否设置

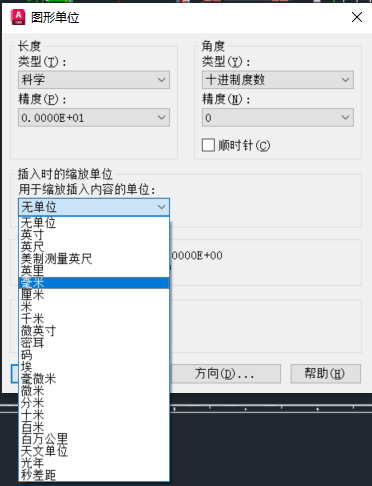

1. 若“用于缩放插入内容单位”无设置，一般下拉选择毫米后确定保存。

1. 保存后即可再次尝试导入到Plant Simulation中，导入后检查尺寸一般即可解决。

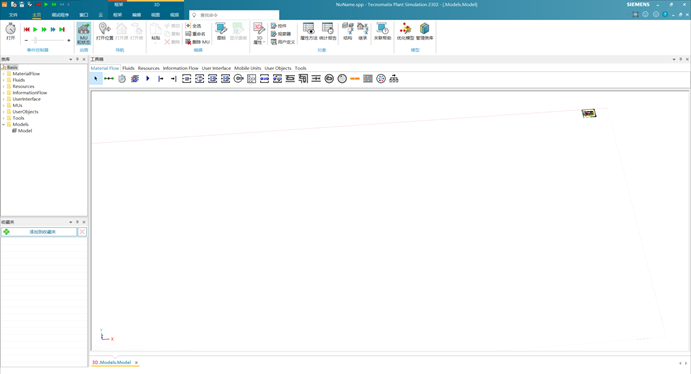

三、导入后空白区域占比空间大，使得在布局图纸上直接构建布局模型缩放与旋转操作困难！

该问题的解决方案与问题1相同，也是由于原点坐标或者无效布局导入后空白区域占比空间大。

重要的事情说三遍：

布局图纸导入后一定记得检查布局的比例是否正确！

布局图纸导入后一定记得检查布局的比例是否正确！

布局图纸导入后一定记得检查布局的比例是否正确！

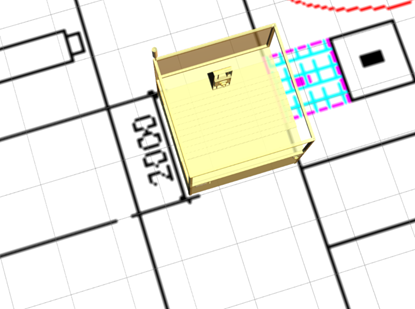

检查方法如下图所示，在CAD图纸标记一个尺寸，导入图纸后，可以直接用一个“Station”对象比较，一个Station对象默认的尺寸是2m。
