UICC 之 USIM 详解全系列——USIM App关键流程介绍与命令详解

本人就职于国际知名终端厂商，负责modem芯片研发。
在5G早期负责终端数据业务层、核心网相关的开发工作，目前牵头6G算力网络技术标准研究。

---

USIM App关键流程介绍与命令详解

USIM 初始化流程

首先获取紧急电话，然后终端会读取UICC中的EF_PL文件确定使用什么语言，接着进行用户鉴权确定用户是否合法。

鉴权成功之后会读取下面的EF：
IMSI
NSI
访问控制请求
高优先级PLMN列表
EHPLMN请求
HPLMN selector with Access Technology request
User controlled PLMN selector with Access Technology request;
Operator controlled PLMN selector with Access Technology request
GSM初始化信息
位置信息请求
CS/PS密钥
EPS NAS安全上下文
5GS NAS安全上下文
FPLMN
初始hyperframe（超帧）号

USIM 鉴权命令（AUTHENTICATE）

我们这里介绍5G网络下鉴权命令格式，如下图：

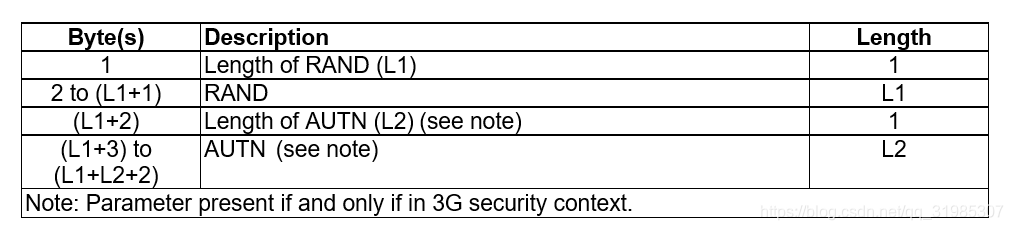

Data格式如下图：

---

鉴权命令返回值如下图：

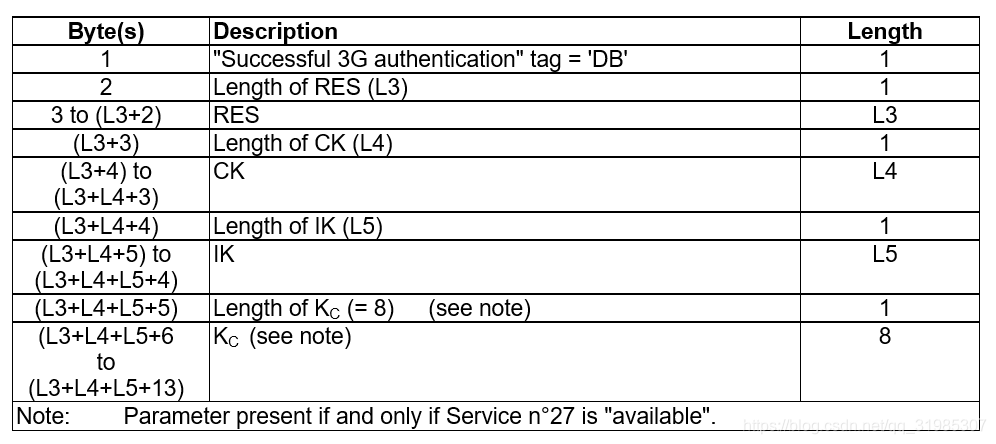

如果鉴权成功则返回：

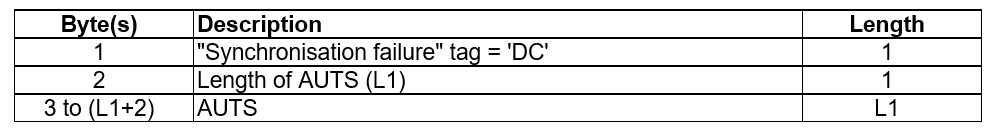

如果鉴权SQN参数错误（这个参数用于防止恶意攻击）

鉴权失败返回Status Code：

SW1	SW2	错误描述
‘98’	‘62’	鉴权错误，不正确的MAC值
‘98’	‘64’	鉴权错误，不支持安全上下文
‘98’	‘65’	Key刷新失败
‘98’	‘66’	鉴权错误，内存空间不足
‘98’	‘67’	鉴权错误，EFMUK中内存不足

USIM 获取SUCI命令（GET IDENTITY）

这个命令用于5G网络下获取SUCI的情况，我们这里不多介绍通信相关的知识，大家只需要知道SUCI在5G中非常重要，既是用户初始注册网络的重要参数，也是无线通信中一些重要加密/完保算法的入参之一。

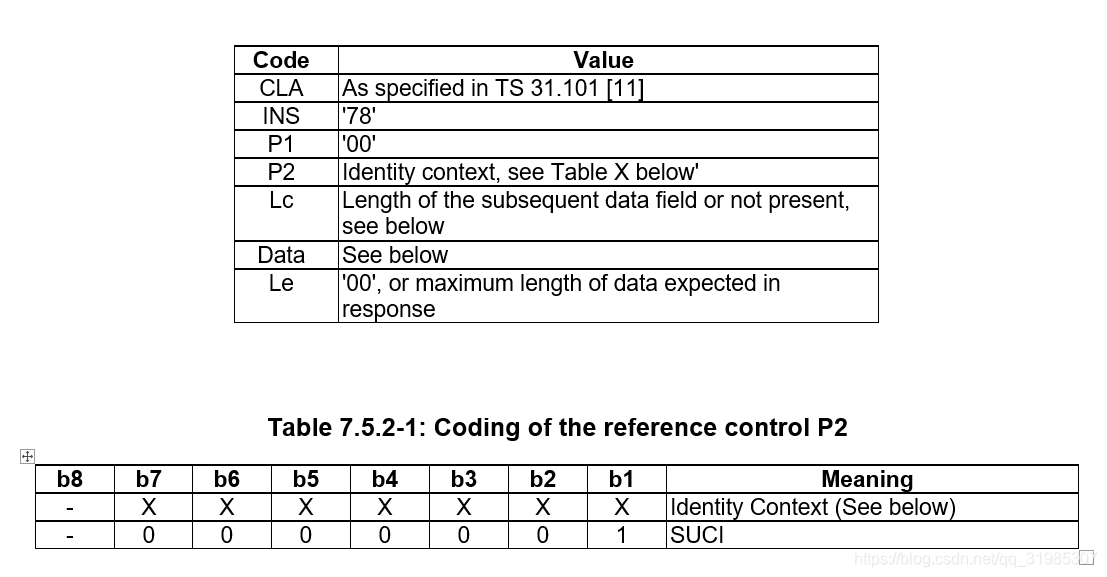

命令结构如下：

P2就是 0x01 ， Lc和Data不需要填写 ，Le就是0x00

---

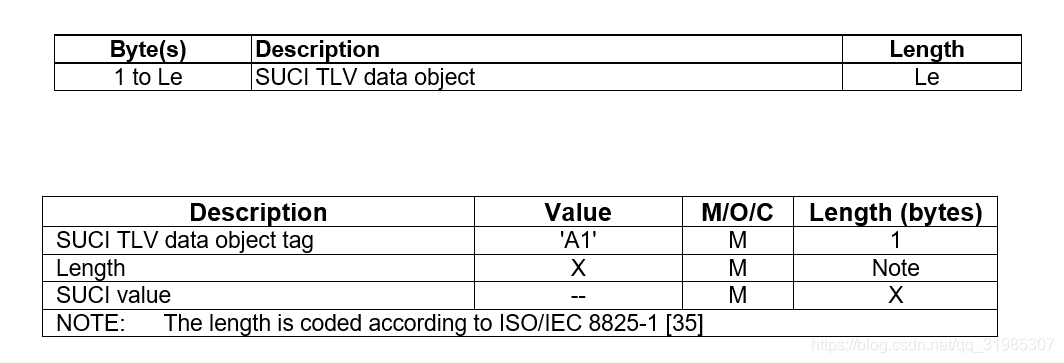

返回值如下图：

---
