java生成SVG无重叠少交点配电图算法,svg层级连线

接口需求介绍

通过接口算法生成SVG连线图，成图布局满足连线的少交叉和不重叠，尽可能美观，清晰展示出连线关系，图形保持一定的长款比例，全屏显示时充满挣个屏幕。

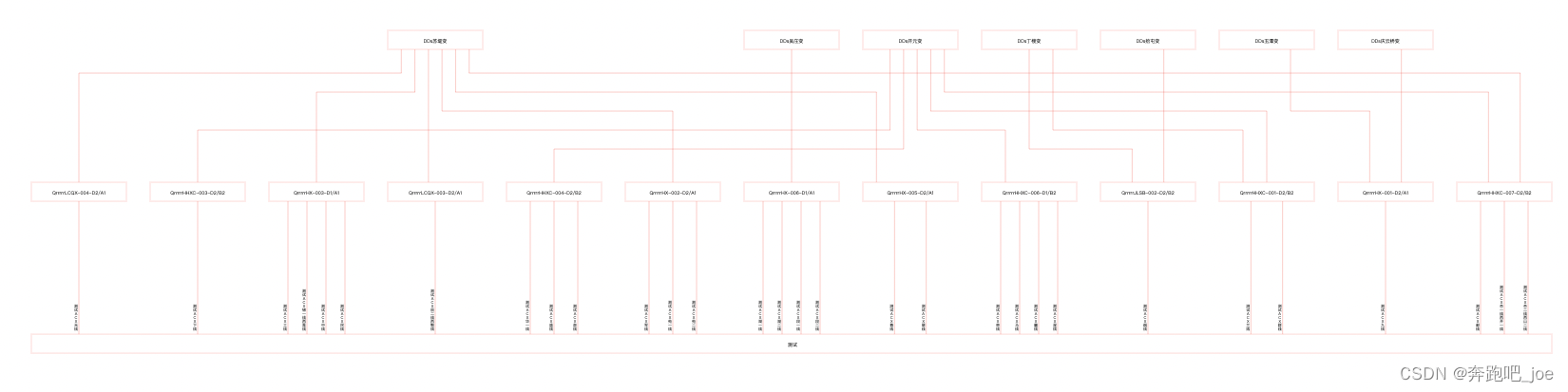

示意图如下：

经过查阅了好多资料，发现全部都是理论，论文等，真的是小弟才学疏浅看不懂，学不会，只能磕磕绊绊的一点点用自己的办法扣出来ಥ_ಥ，如果有什么好的办法可以指导下小弟，谢谢

开发前的想法

1. 首先先了解一下 < svg> ，java代码是拼接svg的语句输出字符串到页面中。
2. 上述图片看到的内容，我们可以看到我们需要的数据是哪些，一个方块的对象主体，以及他的联络关系及层级。
3. 最下面为一级，他固定且唯一，但是他宽度，要根据第二层的数量进行计算。
4. 第二层和第一层是直连，他的关系摆放也无需去考虑。
5. 第三层和第二层的折线连接，便需要计算，再对其数据进行最优的摆放关系。
6. 第三层和第二层的折线链接，要计算出口，入口，及对象前经过了其他的线路。

开发思路

1. 我们通过面向对象的方式，把每一个方块[业务数据主体]，创建一个对象，他的属性有名称连线关系，方块，连线，折线的计算后的x,y轴对象，
2. 拿到基础数据之后，我们通过步骤去进行
   • 对源数据进行分组，封装成计算方式。
   • 整体的布局策略，居中排列。
   • 开始构建布局，对二层连接关系少的升序排列，然后就第三层，第三层的排列计算方式，我是根据每一个对象再每一个位置坐标下，进行连线的距离作为判断依据，然后把第三层最优的占位距离进行分配第三层的下标。
   • 第三层连线，计算每个三层和二层的出入口，相同下标的总出入口作为x轴的间隔，y轴的间隔根据所有的连线计算总高度相除，获取高度间隔。

进行测试<
