网络设备为什么要防雷？防雷可不是小事，作为网工一定不要马虎！

1、概述

雷电，这一地球大气中震撼人心的剧烈放电现象，长久以来激发着人类无尽的敬畏之心。然而，随着科技的飞速进步与社会的蓬勃发展，我们已构建起由计算机、各类网络及通信设备交织而成的“信息高速公路”，极大地丰富了信息交流与传递的方式。

然而，随着网络版图的不断扩张，雷电对网络基础设施的威胁也愈发显著。它不仅可能导致昂贵设备的损毁，还可能引发网络服务的骤然中断，其带来的经济损失和社会影响均不容小觑。因此，深入了解雷电的基本知识，并掌握如何正确安装与维护网络设备以有效抵御雷电侵扰，已成为当今社会不可或缺的一项关键技能。

这门必修课不仅关乎技术层面的防范策略，如合理布线、安装避雷装置等，更强调了对雷电防护意识的提升。通过科学的方法减少雷电对网络系统的潜在危害，是保障信息畅通无阻、维护社会稳定运行的重要基石。

二、设备防雷简述

本节将介绍雷电的威力，并阐述雷击对网络设备的危害，最后提出设备防雷的主要原则。

2.1.雷电的威力

雷电的威力确实令人叹为观止，以下所述的事实为我们提供了直观的认识：

• 平均一次闪电的峰值功率竟能飙升至惊人的10亿千瓦，这一瞬间的能量爆发，仅仅持续约30毫秒，却足以彰显自然界的磅礴力量。相比之下，我国引以为傲的长江三峡电站，作为当前世界装机容量之冠，其总装机容量也不过1820万千瓦，这仅仅是闪电峰值功率的不到五十分之一，足见雷电能量之巨大。

• 更为惊人的是，当雷电发生时，其放电路径上的空气会在极短的时间内被加热至20000摄氏度，这一温度是太阳表面温度的三倍之多！这样的高温足以熔化许多金属，也解释了为何雷电常常伴随着震耳欲聋的轰鸣和耀眼的光芒。

• 鉴于雷电如此巨大的威力，而现代社会的电子设备日益复杂且工作电压不断降低，数量更是呈爆炸性增长，这些脆弱的电子设备自然成为了雷电袭击的潜在目标。一旦遭受雷击，不仅可能导致设备本身的严重损坏，还可能引发数据丢失、网络中断等一系列连锁反应，给社会生产和生活带来极大的不便和损失。

因此，增强雷电防护意识，采取有效措施保护电子设备免受雷击损害，成为了当今社会不可忽视的重要课题。

2.2. 雷击对设备的危害

雷击现象通常可分为直击雷和感应雷两种。

2.2.1. 直击雷

直击雷是指云层直接与建筑物、树木等地面上的突起物之间发生放电的现象，因为雷电的巨大电流    会直接通过这些物体入地，所以通常会对放电路径上的物体造成严重破坏，最常见的现象是树木被击断。

当直击雷击中从外部引入建筑物的供电线路或通信线路时，会瞬间在设备的电源接口或网络接口处引发过电压与过电流的冲击，这种强烈的电气应力往往超出设备的承受极限，进而导致设备受损甚至失效。

此外，地电位反击现象也是设备安全的一大威胁。具体而言，当地面的直击雷直接命中建筑物的接闪装置（如避雷针、避雷网等）时，巨大的雷电流会迅速通过接地系统流向大地。然而，接地电阻的存在会导致接地两端形成显著的电位差，这一现象被称为地电位反击。如果设备的接地线与建筑接地系统相连，那么这一电位差就可能通过接地线路反向传导至设备内部，对设备造成严重的损害。

因此，为确保建筑物内部电子设备的安全稳定运行，必须采取有效措施防范直击雷及地电位反击的威胁，如安装合适的防雷装置、优化接地系统设计、加强设备接地管理等。

#说明：设备损坏不一定是由直击雷直接击中网线造成的，也可能是因为不合理的安装和不规范的布线而引    发的感应雷导致的。

2.2.2.感应雷

感应雷是地面的电力线、通信线、金属管道等导体在云层之间放电，或云层与附近地面之间放电时感应的过电压及过电流现象。相比直击雷而言，感应雷发生的概率更大，危害更为普遍。

在雷击放电时，急剧变化的电流在周围空间中激发变化的强电磁场，在电力线和通信线中感应出过电压及过电流，从而损坏设备。

2.3. 设备防雷的原则

设备防雷有两条基本原则。首先，设备防雷是一个系统工程，应将设备及其运行的环境作为一个整体进行考虑，防护应针对这个整体进行，而不是仅仅考虑局部。其次，任何防雷措施都是一种“概率防护”，即采取防雷措施不能保证设备 100%安全，但相比不采取措施而言，能够降低设备故障或损坏的可能性。

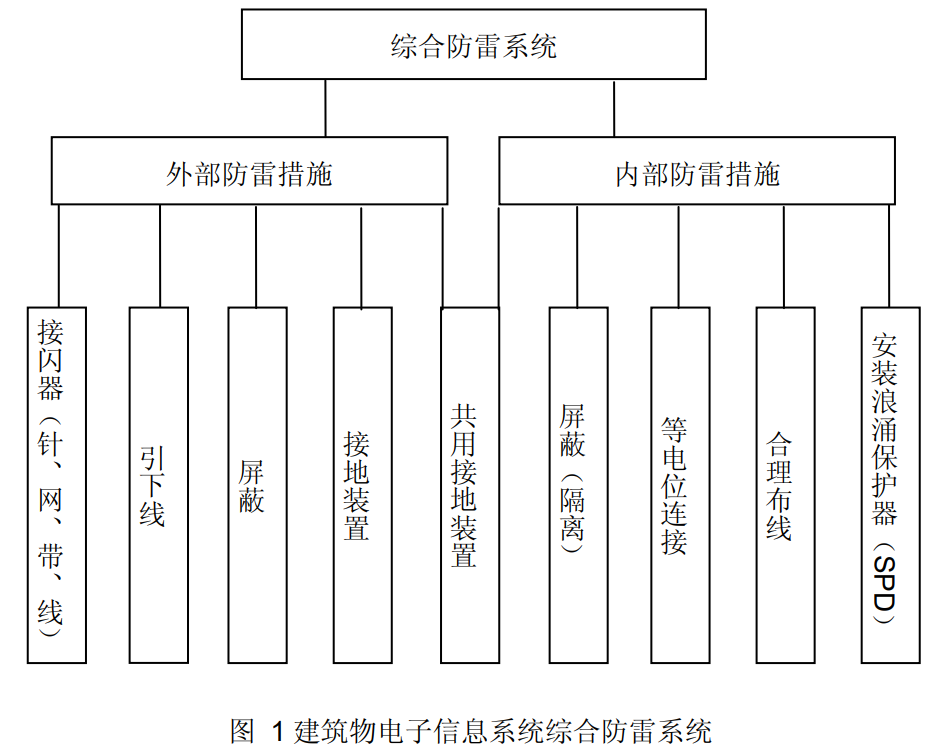

根据国家标准 GB50343-2004《建筑物电子信息系统防雷技术规范》，建筑物电子信息系统应采用外部防雷和内部防雷等措施进行综合防护。如下图所示：

2.3.1.外部防雷

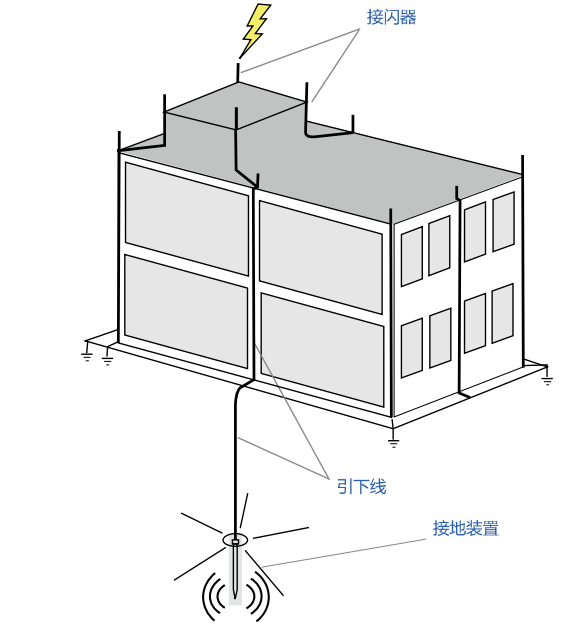

外部防雷措施主要用于防直击雷。其中，接闪器（避雷针、避雷网、避雷带、避雷线等）、引下线和接地装置组成一套完整的防雷系统，如下图所示：

接闪器，通常部署于建筑物的顶端，其设计原理在于利用其显著的高出被保护物体的位置，主动吸引并承接直击雷的放电过程，从而将雷电能量导向自身。随后，这股强大的雷电电流通过精心设计的引下线安全地导入地下，并借助接地装置有效分散至大地之中，以此保护建筑物及其内部设备免受雷电的直接冲击。

为了最大化地保障设备安全，建议在条件允许的情况下，优先将设备安置于已配备上述高效外部防雷措施的建筑物内部。同时，为确保防雷设施持续有效，应由具备专业资质的人员定期对建筑物的防雷系统进行全面检查与维护，确保其可靠性与完好性。

此外，建筑物的防雷设计应严格遵循国家相关标准与规范，如GB50057-1994《建筑物防雷设计规范》等，这些标准不仅为防雷设计提供了科学依据，也确保了防雷措施的有效性与合规性，对于提升建筑物的整体防雷能力具有重要意义。

2.3.2.内部防雷

内部防雷措施主要通过规范布线、正确接地、等电位连接和使用防雷器等手段，减少雷击对设备造成的危害。在网络产品的安装和布线过程中，要特别注意上述措施中的要求。

三、布线规范

规范合理的布线能有效降低感应雷击造成的损坏率。在网络设备的实际使用环境中，根据网络设备所处的位置，布线可能需要在室内和室外进行，两种情况下的布线要求存在很大区别。

注意：以太网所用的双绞线通常应在室内使用，不建议进行室外布线，正常情况下禁止架空走线或飞檐走线。

3.1. 室外布线要求

在常规情况下，推荐避免在室外环境直接铺设以太网线，因为这样的环境对信号稳定性和安全性构成潜在威胁。若确实需要在室外进行布线，强烈建议使用光纤作为传输介质。光纤光缆因其独特的物理特性，内部通常不包含导电材料（尽管某些类型的光缆可能包含金属加强芯或其他导电部件，但这些部件在入户时应直接接地处理，以消除潜在风险），因此不会直接传导雷电，从而有效避免了雷击问题。

由于光纤不导电，其传输过程不受电磁干扰影响，也不需要额外安装避雷器来防护雷电。这一特性使得光纤光缆非常适合用于室外架空走线，特别是在雷电活动频繁的区域，能够提供更为可靠和安全的网络通信解决方案。

如果一定要使用双绞线进行室外布线，需严格遵守如下要求：

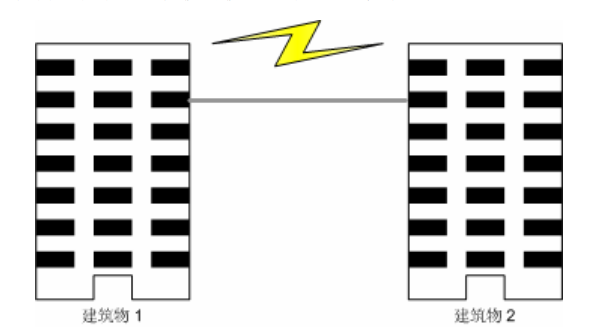

• 禁止不采取任何防护措施，在楼与楼之间架空走线。如下图：

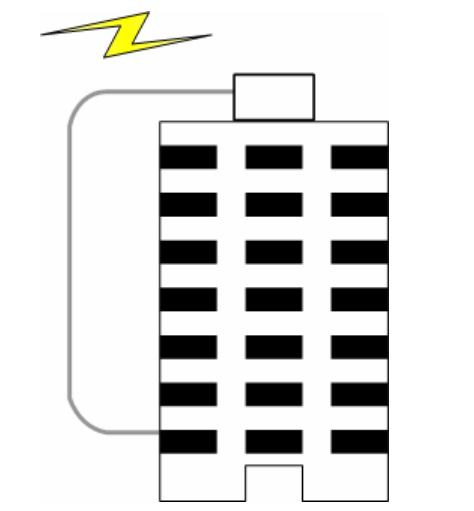

• 禁止沿建筑物外墙布线连接不同楼层的设备。如下图：

在规划室外线缆布局时，以下是一些建议的防雷与保护措施：

• 优先埋地铺设：
  对于室外走线，最佳实践是选择全部埋地铺设的路径，确保线缆从地下安全地引入室内。为增强屏蔽效果，建议沿着铺设的管道外侧额外埋设一根钢丝。这根钢丝的一端应与建筑物的防雷接地系统紧密连接，以形成一个有效的电磁屏蔽层，降低雷电对线缆的直接影响。在将线缆连接到设备之前，务必在相应的接口处安装信号防雷器，以进一步减少雷电过电压和过电流对设备的潜在损害。

• 架空走线的防护：
  若因特殊原因必须采用架空走线方式，应采取措施尽量降低雷电风险。建议在线缆进入室内之前，让其穿越至少15米长的金属管道。这段金属管道的两端都应妥善接地，以形成等电位连接，从而减少雷电感应电压。同样，在将线缆接入设备之前，也需在相应的端口处安装信号防雷器，以确保设备的安全。

• 全屏蔽网线的应用：
  若选用全屏蔽网线作为室外走线，由于其本身具备良好的屏蔽性能，因此可以不必强制要求铺设在管道内。然而，为了充分发挥其屏蔽效果，必须确保网线的屏蔽层得到可靠接地。这样，即使遇到雷电等电磁干扰，也能有效保护信号传输的完整性和设备的稳定性。在连接至设备之前，同样需要在相应的端口处安装信号防雷器，形成双重保护。

• 无防护走线的处理：
  如果因某些原因存在未采取任何防护措施的室外走线需要连接至设备，那么必须高度重视雷电防护问题。在这种情况下，唯一且必要的措施是在连接至设备的端口处安装信号防雷器。这将是保护设备免受雷电过电压和过电流损害的最后一道防线。

3.2. 室内布线要求

在室内布线时，主要应考虑与可能产生高频干扰或冲击的引下线、电力线、电力变压器、电动机等保持必要的间距。

• 主干线缆宜铺设在位于建筑物电气竖井的金属线槽内。布线时，应注意减小线缆自身形成的环路面积。

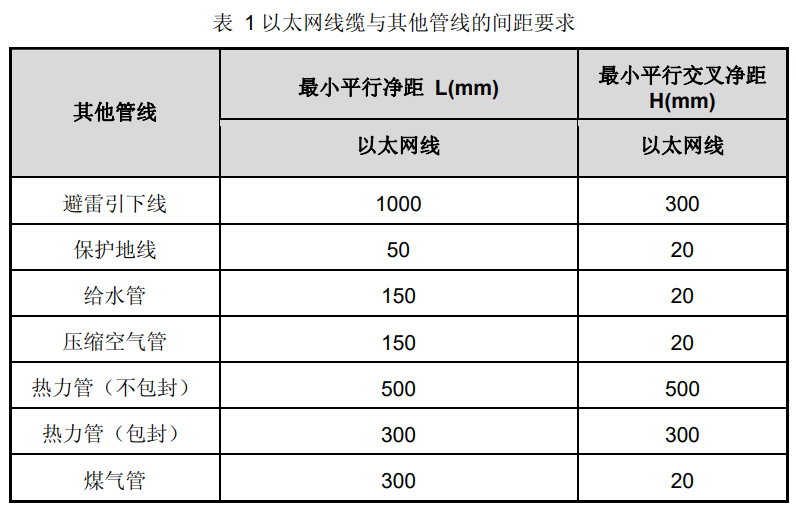

• 以太网布线与其它管线的间距应满足下表要求。

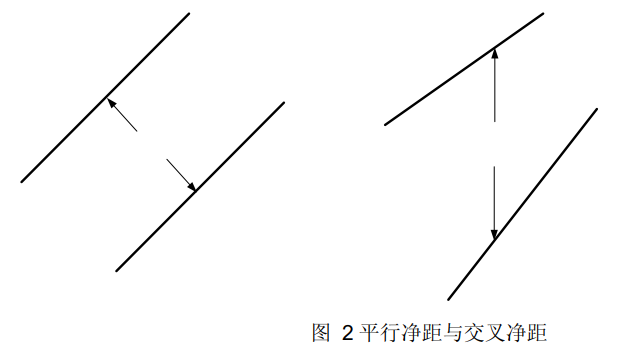

其中，平行间距和交叉间距的含义如下图所示：

)注意：上述最小净距要求是指未使用金属线槽时的要求。如局部要求不能满足，可考虑采用增加钢管或金属线槽进行屏蔽的方法解决。

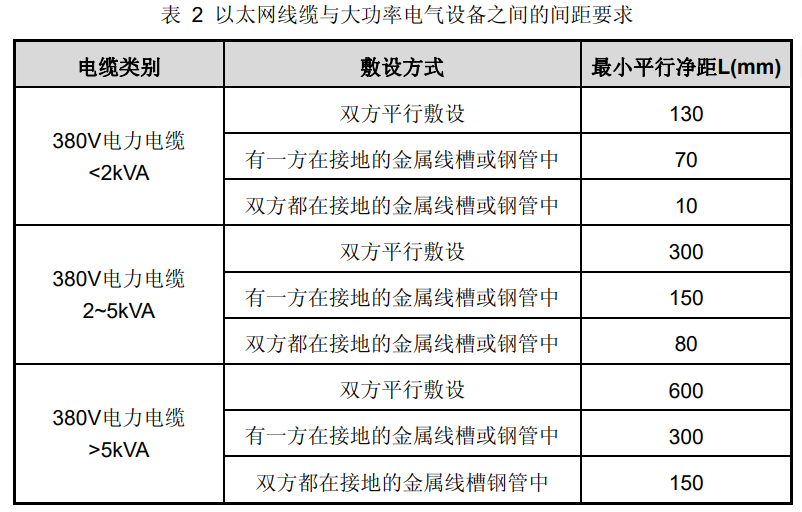

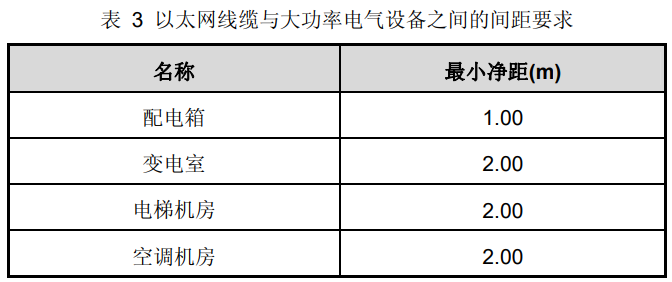

• 以太网布线与大功率电气设备的间距应满足下表要求。




• 以太网布线与大功率电气设备的间距应满足下表要求。

四、接地要求

接地不仅是为了尽快释放掉设备因雷击而感应的过电压和过电流，也是保障人身安全的必要措施。

4.1. 接地的一般要求

为保证设备可靠接地，请注意以下要求：

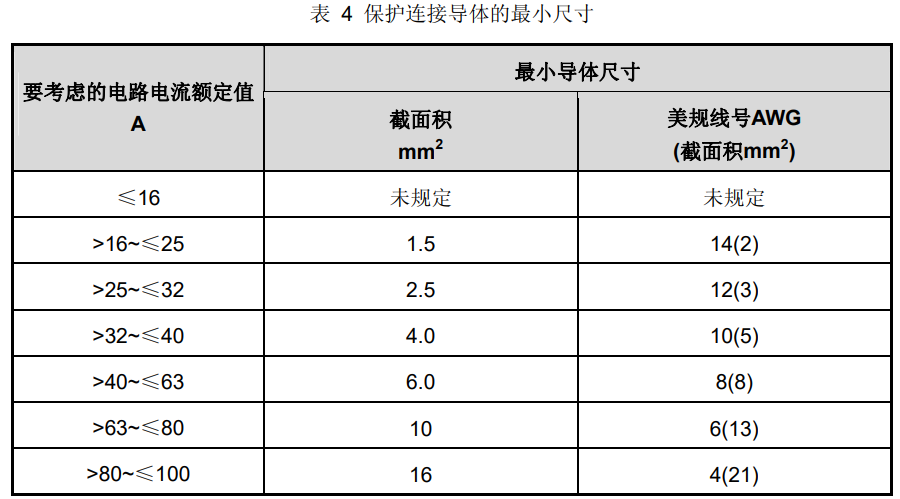

• 在任何情况下，为保证安全，应采用黄绿双色外皮的铜芯导线进行接地，导线铜芯的截面积应满足下表要求：



  为保证防雷接地效果，建议接地线的铜芯截面积不小于6mm2。


• 禁止接头与附加设备：接地线上严禁设置任何形式的接头，以确保其导电性能的连续性和完整性。同时，严禁在接地线上加装开关或熔断器等可能影响电流传导的装置，以防止在紧急情况下因这些附加设备而引发安全隐患。

• 合理预估并选用短接地线：在布线之前，应对接地线的长度进行合理预估，确保在满足设备间或系统与地之间所需距离要求的前提下，采用尽可能短的接地线。较短的接地线不仅能减少电阻，提高接地效果，还能降低因长距离铺设而可能带来的安全隐患。

• 确保接地点电气接触良好：接地线两端的接地点必须确保电气接触良好，无松动、锈蚀等现象。必要时，对接地点进行耐腐蚀处理，如电镀或涂覆防腐涂料等，以延长接地点的使用寿命并提高其导电性能。

• 控制接地电阻值：对于保护接地而言，其接地电阻值不应大于4欧姆，以确保在发生漏电或短路等故障时，能迅速将故障电流导入大地，保障人身和设备安全。而对于防雷接地，其接地电阻值则不应大于10欧姆，以有效抵御雷电侵袭，减少雷电对建筑物及内部设备的损害。

4.2. 现场接地方案

根据设备使用的环境不同，能提供设备接地的方法也不一样，以下将给出两种接地方案，其中使用接地排的方案更有利于雷击防护，用户应根据使用环境的特点，尽量选择最优的接地方法。

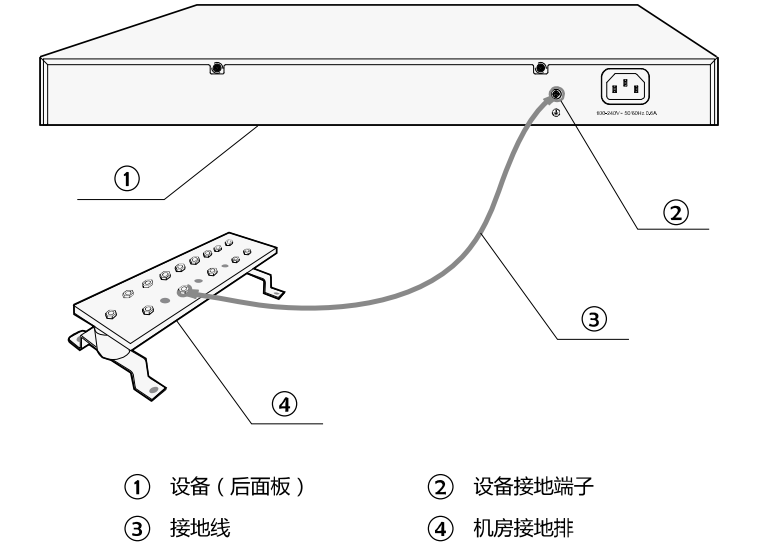

• 如果在机房中安装网络设备，且机房中有专用的接地排，应首先考虑使用接地线将设备与接地排连接，如下图所示：

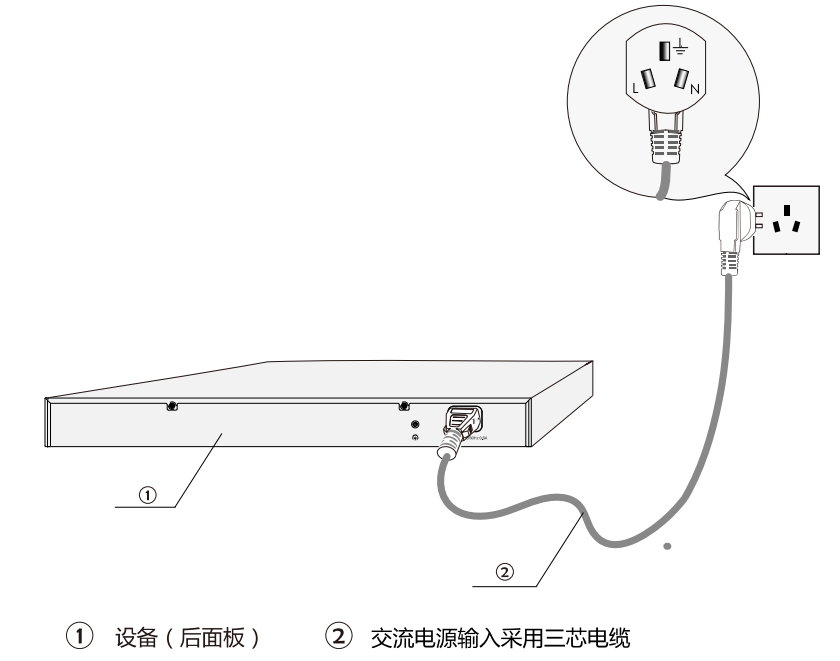

• 在一般的使用环境下，可通过设备配套的电源软线，采用交流电源的PE（保护地）线进行接地。



)注意：采用交流电源的 PE 线接地时，必须先确认插座内的 PE 线本身已可靠接地，如不能满足，应进行整改。

五、等电位连接

等电位连接是一种在建筑物内部实施的电气安全措施，旨在将各种需要接地的系统整合到一个共同的接地网络上，或者通过地下及地上的金属连接件，将原本独立的接地网络相互连通，从而构建成一个电气上相互贯通的统一接地体系。这一措施的核心目的在于，当建筑物遭遇雷击时，雷电流在穿透各系统时产生的高电压能够同步体现在这些系统的接地线上。由于所有接地线均属于同一电气回路，它们之间便不会产生显著的高电位差，从而有效消除了因电位差过大而可能导致的系统间击穿风险。简而言之，等电位连接确保了各系统在雷击条件下电位相等，两点间无电流流动，电位差趋于零，极大地提升了建筑物内部电气系统的整体防雷安全性能。

对于一个网络中的多个设备，要进行等电位连接，推荐的连接方法如下图所示：

采用上述方式进行设备间等电位连接时，应注意连接导线须采用截面积至少为 6mm2 的铜芯黄绿色    外皮导线，导线长度尽量短，并使用接地排构建一个等电位连接点。

六、使用防雷器

防雷器包含电源防雷器和信号防雷器两种。

• 电源防雷器用于吸收和抑制雷击在电源线上造成的浪涌，起到保护设备的目的。如果设备使用环境        的交流电源线是从户外引入的，建议使用电源防雷器。

• 信号防雷器用于对双绞线端口进行保护，在需要进行户外布设双绞线的场合，请务必使用信号防雷器。

下面是选购和使用信号防雷器的一些注意事项：

• 在选购信号防雷器时，务必关注两个关键要点以确保其有效性与兼容性：

• 端口速率匹配性：首先，确认防雷器所能保护的端口速率需与设备上待保护的端口速率完全一致。若两者速率不匹配，防雷器将无法正常工作，从而无法为设备提供有效的防雷保护。因此，在选购前，必须仔细核对设备端口的速率要求，选择相应速率的防雷器。

• 符合标准的重要性：其次，选购时务必选择符合相关国家或国际标准的防雷器。这些标准包括但不限于GB18802.21-2004《电信和信号网络的电涌保护器（SPD）性能要求和试验方法》、YD/T1542-2006《信号网络浪涌保护器（SPD）技术要求和测试方法》以及IEC61643-21:2000《电信和信号网络的冲击保护装置（SPD）- 性能要求和试验方法》。符合标准的防雷器不仅能保证防雷效果，还能避免对设备间的信号传输质量造成不良影响。

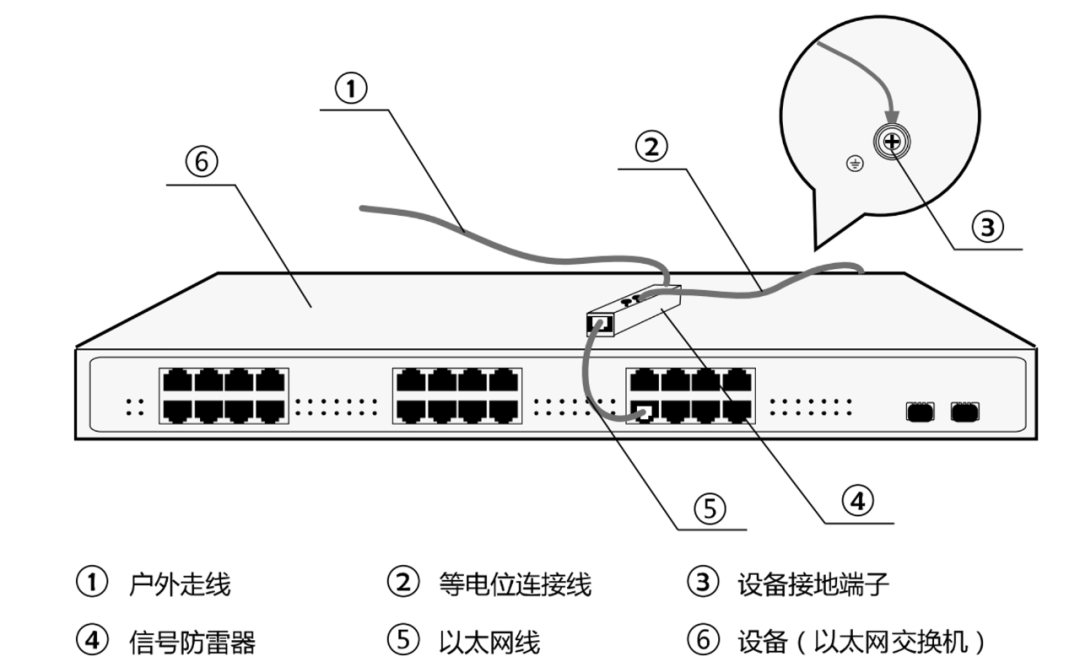

  关于安装，信号防雷器应尽可能靠近被保护的设备进行安装，以缩短信号传输路径，减少干扰和损耗。同时，应使用短而粗的接地线将防雷器牢固地连接到设备的保护地上，确保良好的接地效果。具体的安装方法可参考附图或相关安装指南，确保每一步操作都符合规范，以达到最佳的防雷效果。防雷器的一般安装方法请见下图：
