0.前言

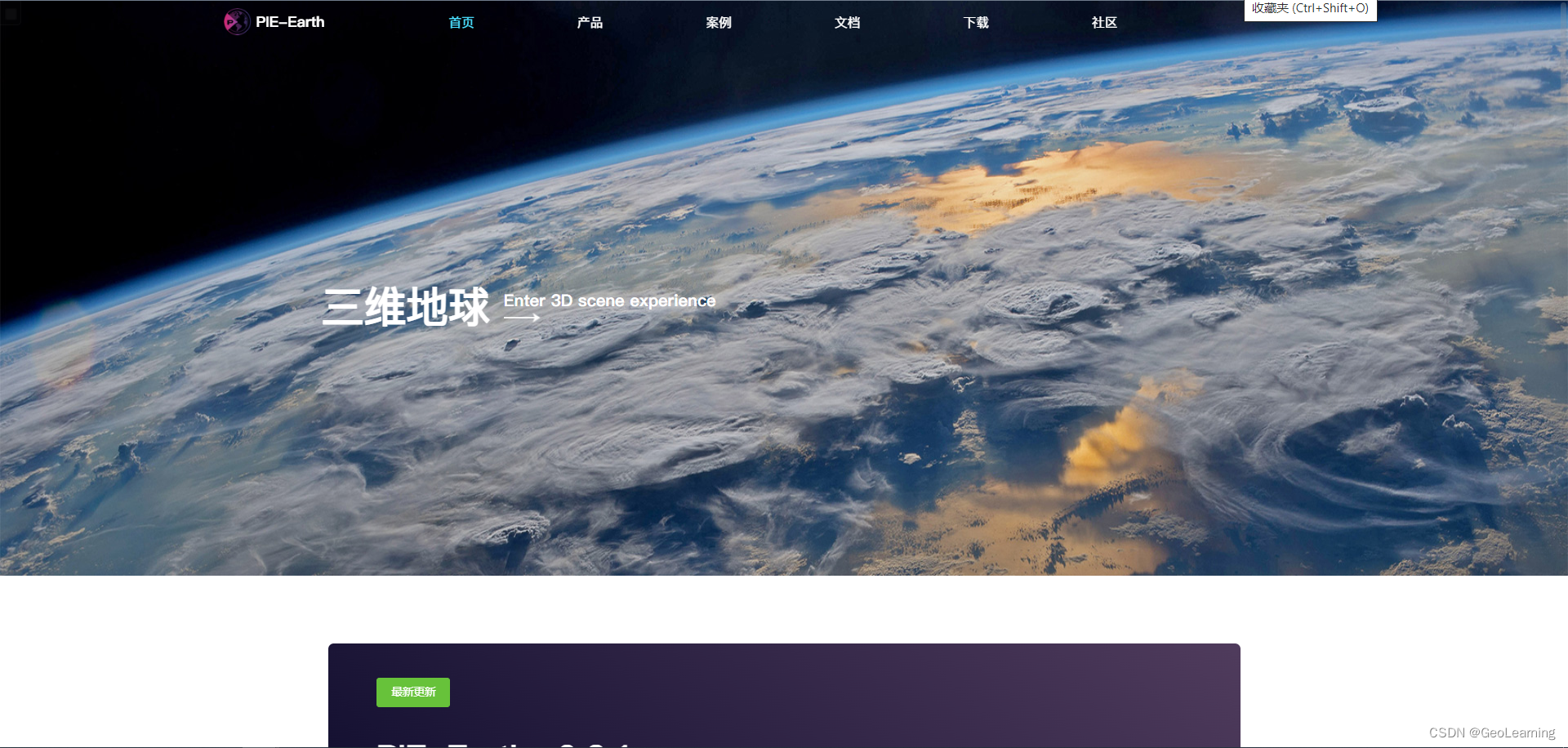

PIE-Earth是基于多源异构时空数据提供二三维一体化显示、分析和定制开发平台，网站地址。

在这里插入图片描述

1. PIE-Earth总体介绍

1.1 基于多源异构时空数据

依托PIE-Engine平台的数据资源，特别是PIE-Engine Server 数据管理和发布优势，对接传统地理信息行业的遥感数据，支持接入在线服务、矢量数据、栅格数据、三位模型数据、瓦片数据、以及图片视频等多媒体数据。平台将多种数据加载到三维球上，进行二三维可视化渲染，支持像实景三维、卫星空间仿真、态势标绘以及气象海洋等的场景应用。

1.2 空间分析

地理信息系统区别于其他系统最大的地方就是它可以作空间分析，PIE-Earth也支持像常规的，长度、面积、高程的量算，通视分析、淹没分析、剖面分析等等分析功能。

1.3 定制开发

具有二次开发能力，将所有底层功能封装接口，提供给开发者来使用，编写了完善的开发文档，并且持续更新产品迭代，推出新的功能。目标让越来越多的开发者用PIE-Earth产品开发出更多更好的二三维可视化应用。

2. 功能介绍

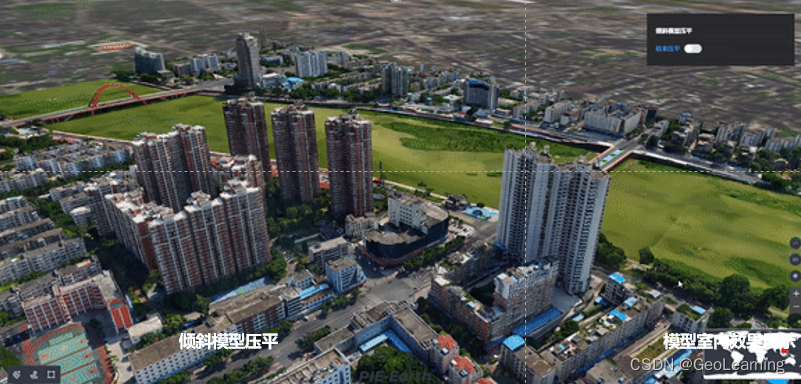

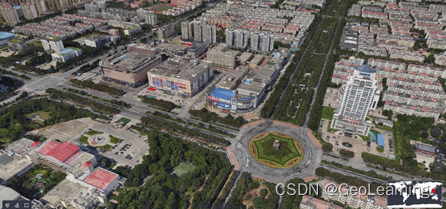

2.1 二三维可视化

在这里插入图片描述

2.2 空间分析

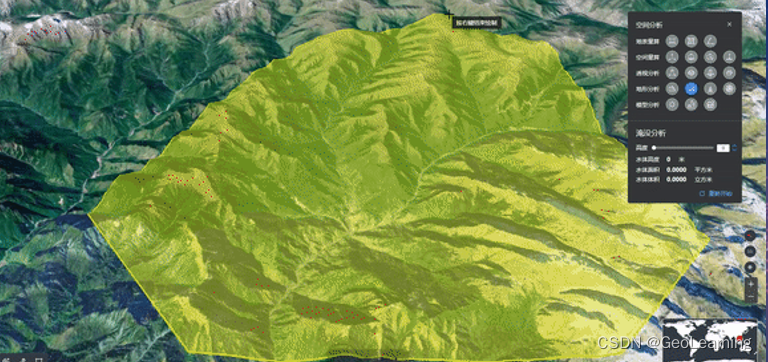

支持通视分析、天际线分析、淹没分析、剖面分析等
在这里插入图片描述

2.3 定制开发

支持面向不同应用提供二次开发接口，开发文档包括接口开发环境、运行环境、接口说明、接口使用示例等内容。

3. 环境搭建和配置开发

3.1 sdk下载

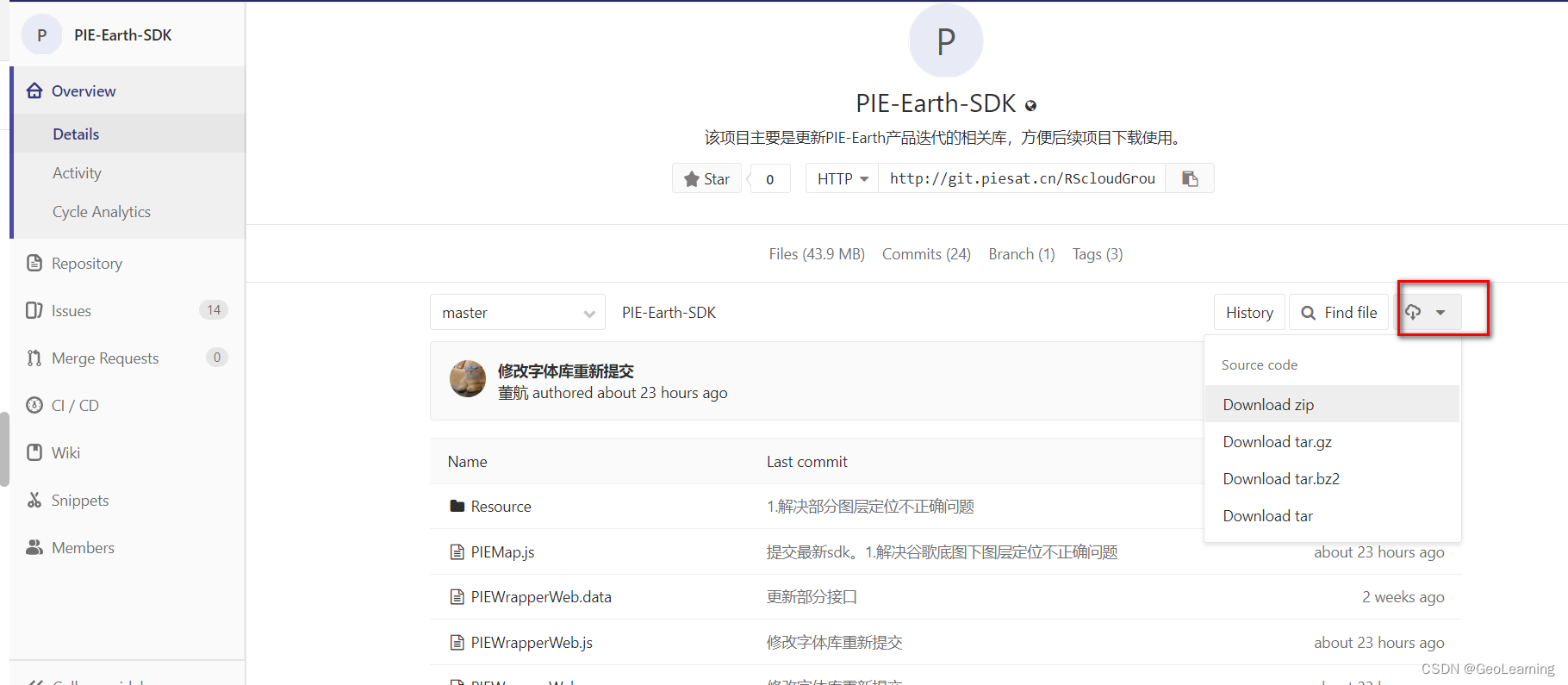

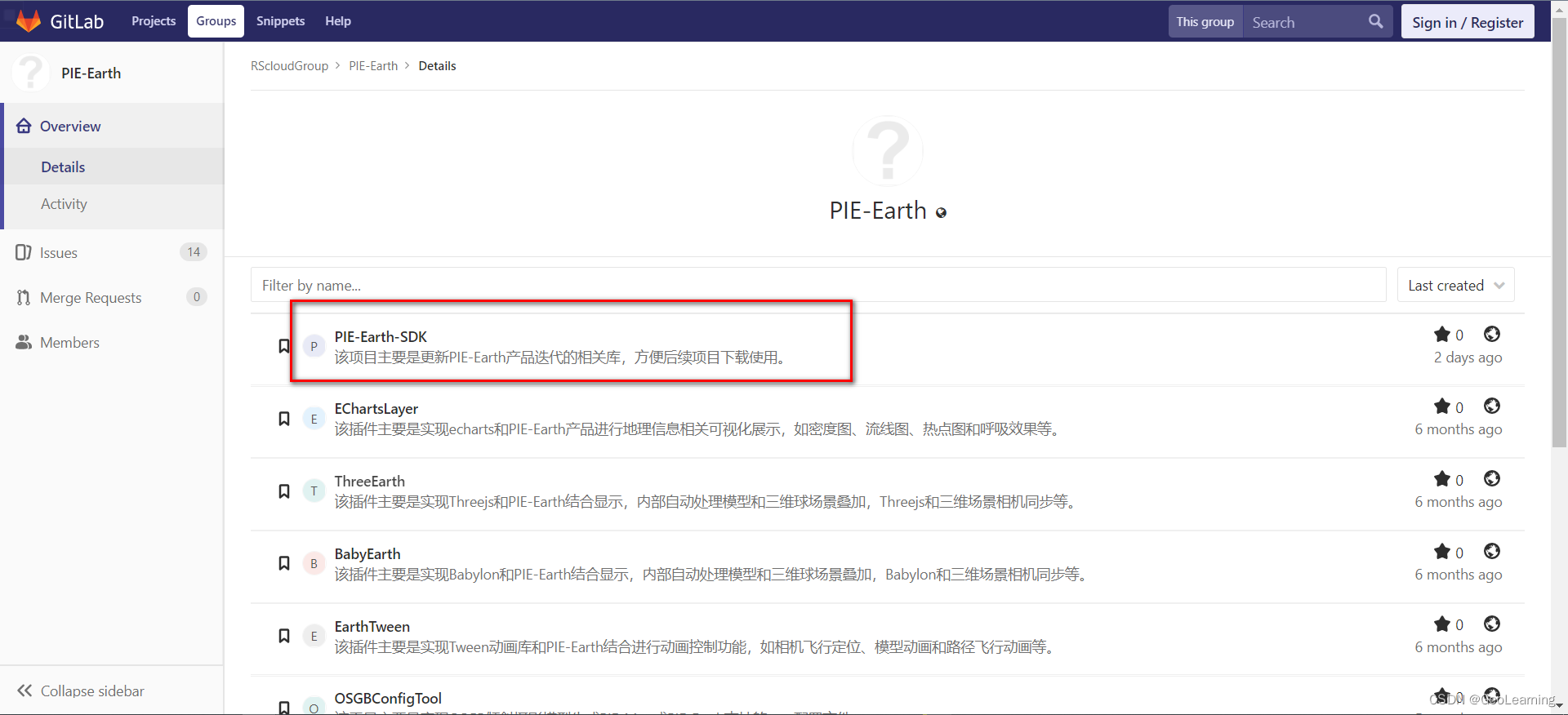

PIE-Earth-SDK官方下载地址，提供SDK的下载和其他插件的下载。
在这里插入图片描述
下载

3.2 环境要求

浏览器版本要求：推荐使用Chrome浏览器，要求版本92以上。

开发环境： WebStorm，下载地址； VsCode。

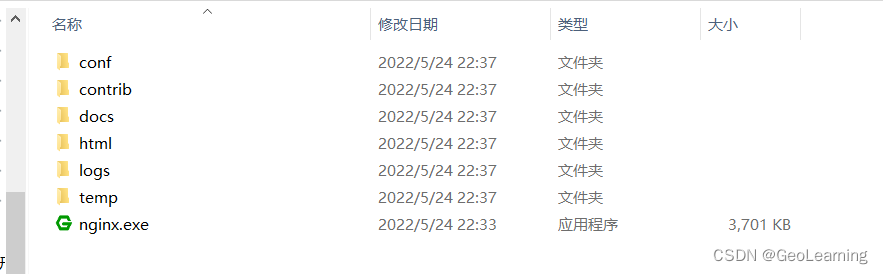

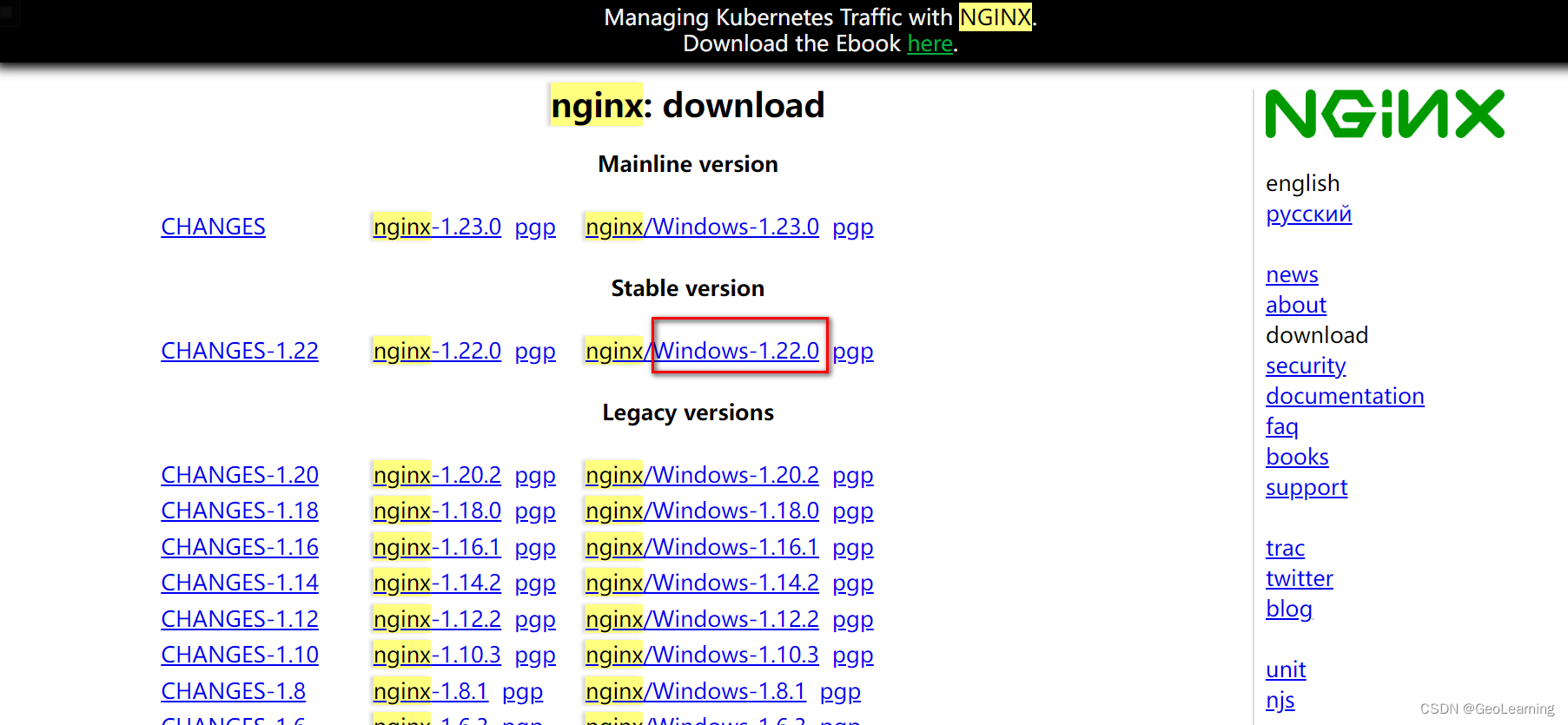

服务部署： nginx，下载地址，记得下载windows版

在这里插入图片描述

3.3 nginx服务配置

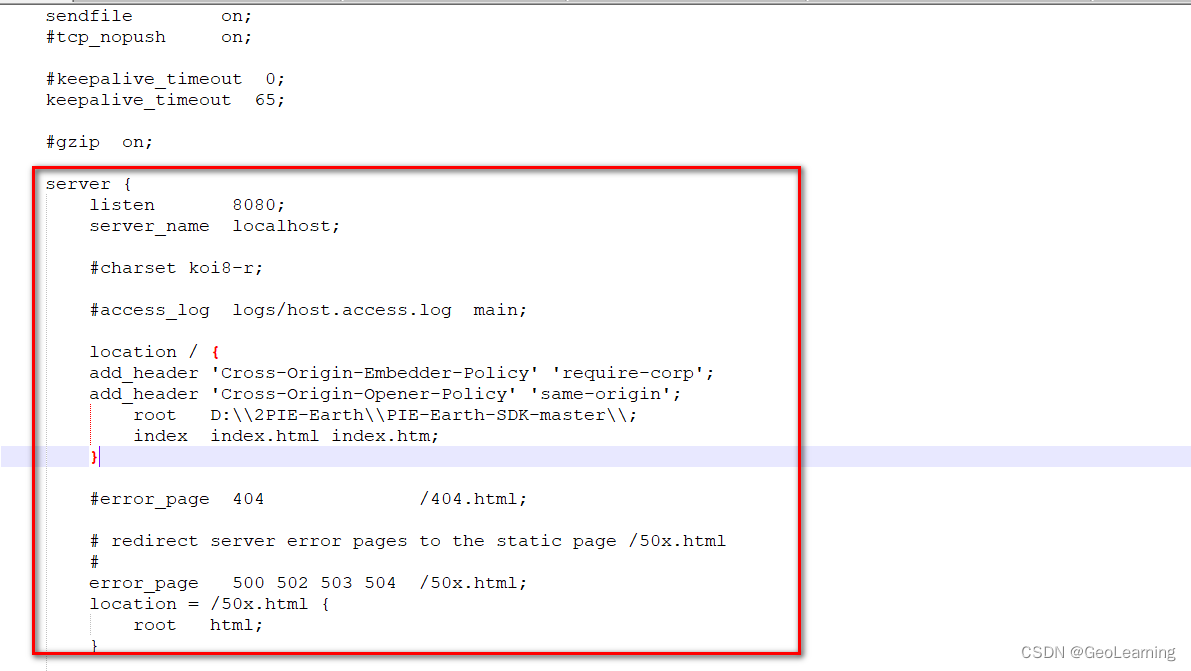

1.修改【nginx.conf】文件，修改Nginx服务器的配置，root修改为PIE-Earth文件夹路径
2.添加配置：
add_header ‘Cross-Origin-Embedder-Policy’ ‘require-corp’;
add_header ‘Cross-Origin-Opener-Policy’ ‘same-origin’;

在这里插入图片描述

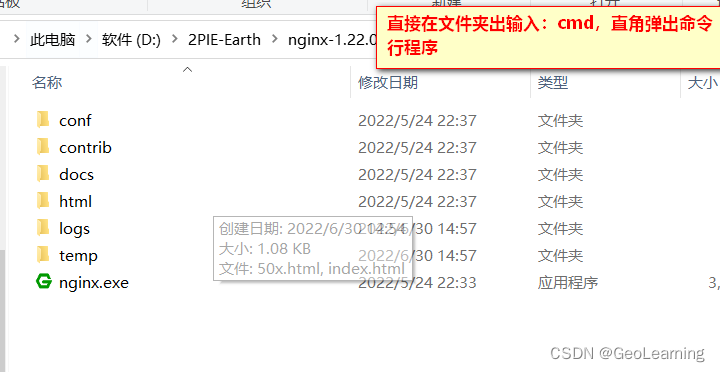

3.4 启动nginx服务

在这里插入图片描述

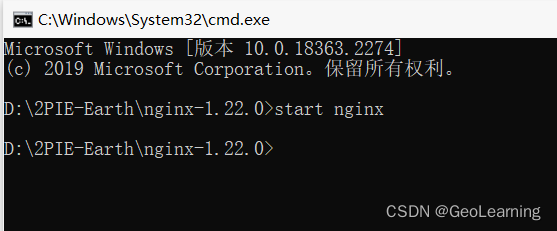

输入

start nginx

在这里插入图片描述

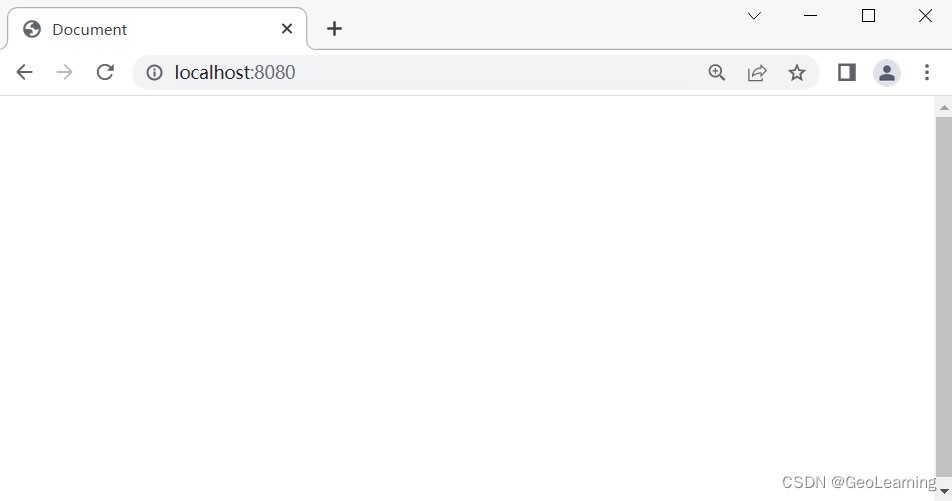

打开谷歌浏览器，访问刚刚配置的8080端口，可以看到没有出现要显示的效果，鼠标右键【检查】，在这里插入图片描述

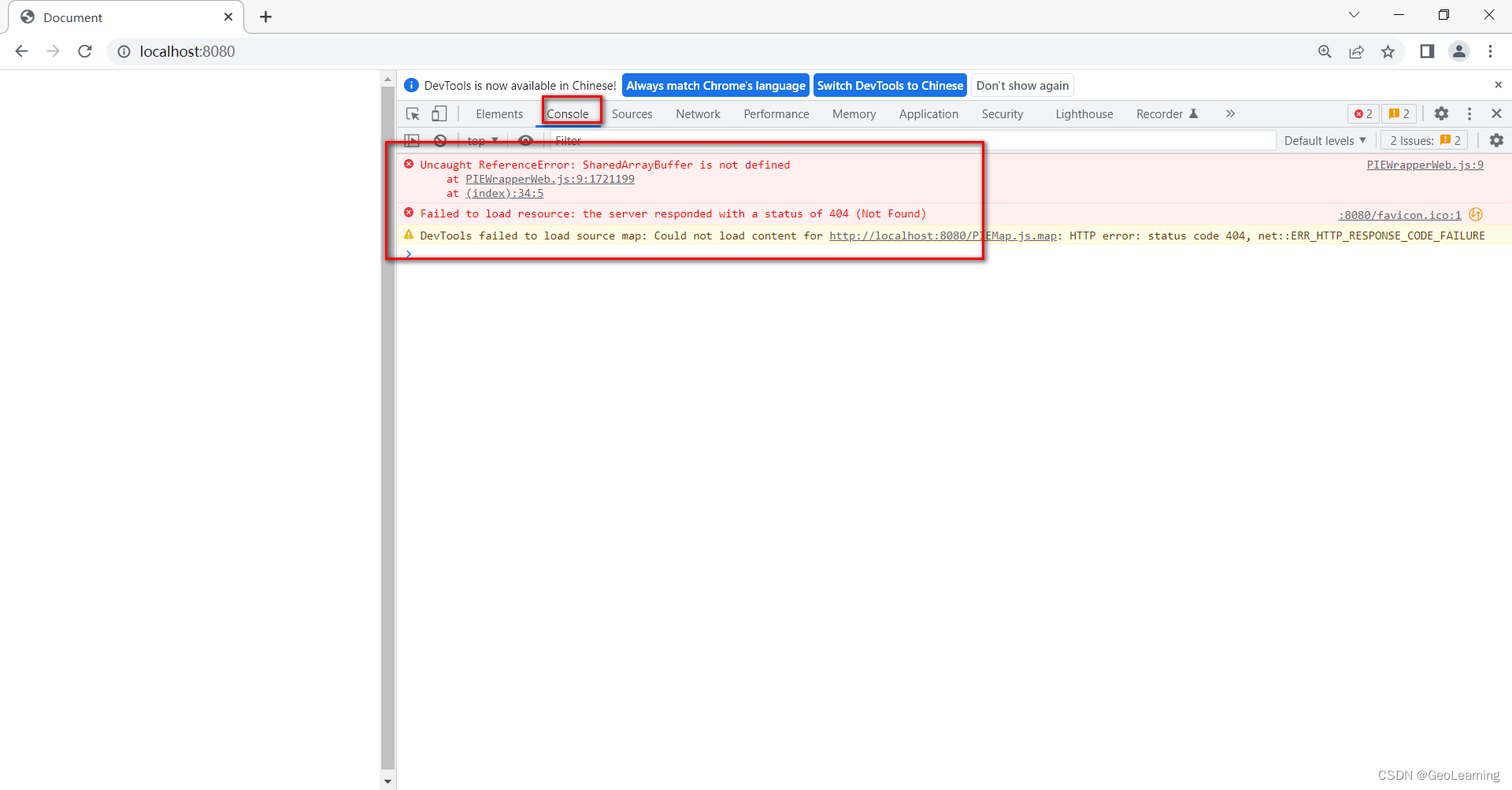

没有配置：SharedArrayBuffer is not defined

在这里插入图片描述

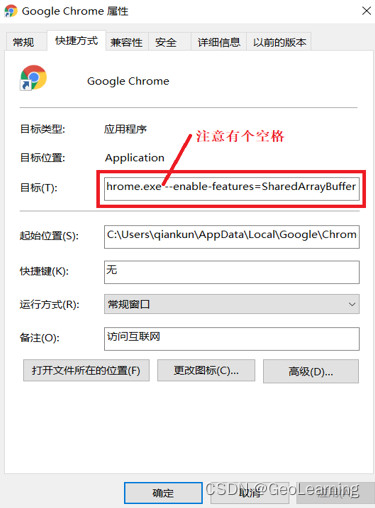

非https安全模式下需要使用“ --enable-features=SharedArrayBuffer”参数启动chrome浏览器，或者把启动参数设置到chrome快捷方式里，具体操作见下图

在确保关闭了所有的chrome浏览器之后，双击启动桌面上的chrome快捷方式即可，请勿使用固定在下方任务栏的chrome浏览器图标。
在这里插入图片描述

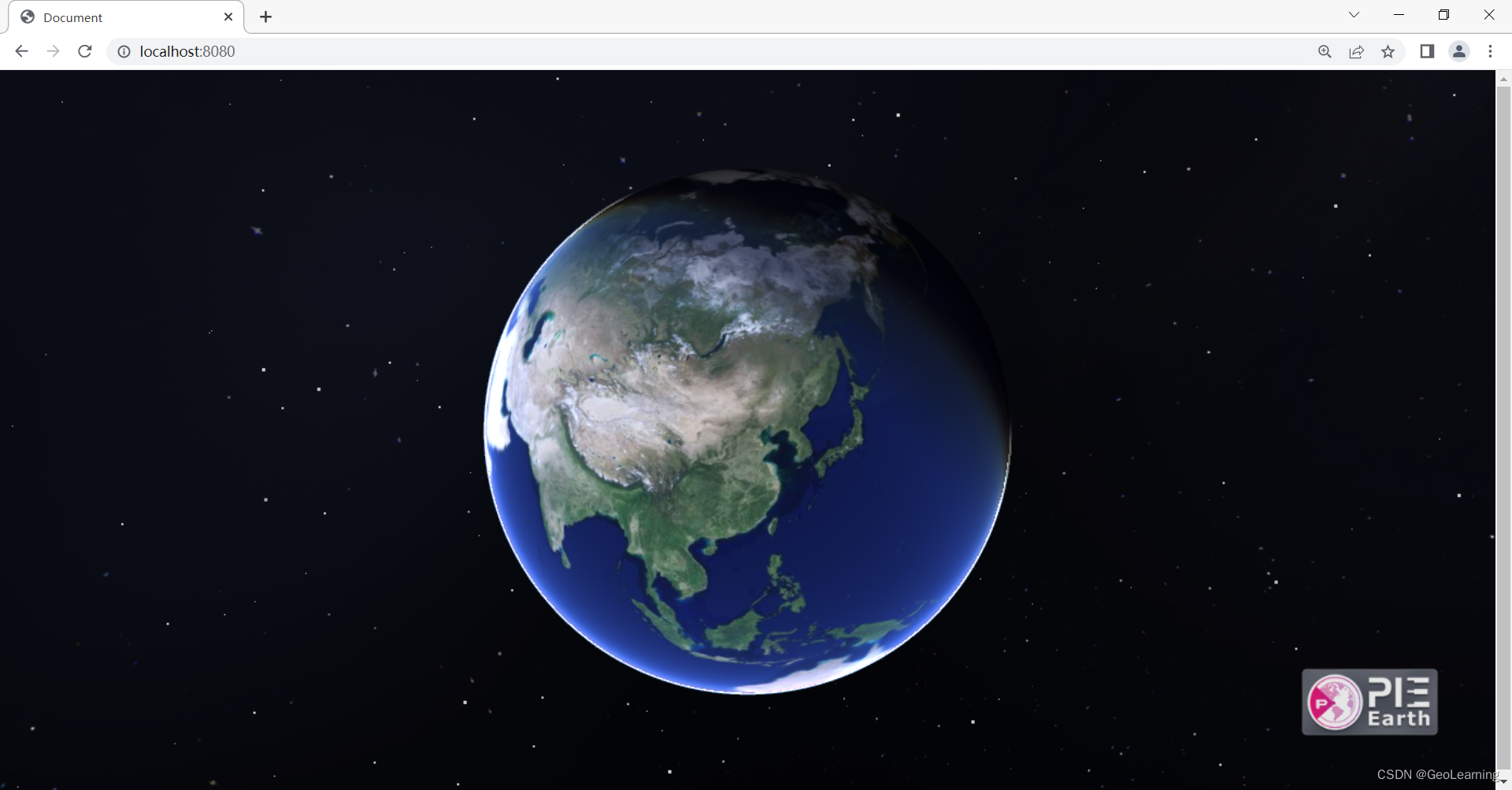

Nginx服务配置完成，然后打开浏览器，访问localhost:8080

在这里插入图片描述

其他nginx常用命令：

功能	命令
查看Nginx的版本号：	nginx -V
启动Nginx：	start nginx
快速停止或关闭Nginx：	nginx -s stop
正常停止或关闭Nginx：	nginx -s quit
配置文件修改重装载命令：	nginx -s reload

3.5 WebStorm安装与开发配置（也可以使用VsCode进行开发）

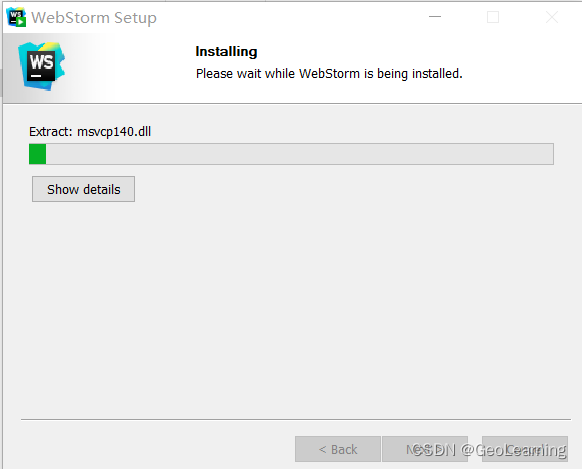

WebStorm安装，设置好安装路径，直接下一步下一步进行安装。

在这里插入图片描述

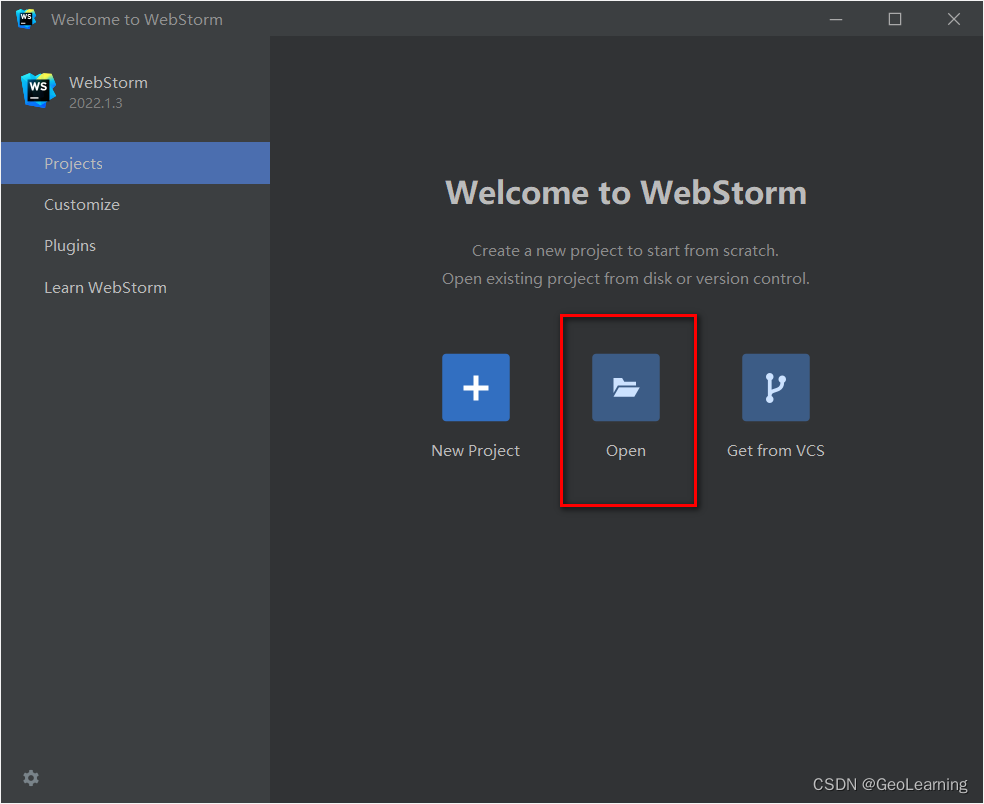

安装好后，打开WebStorm，

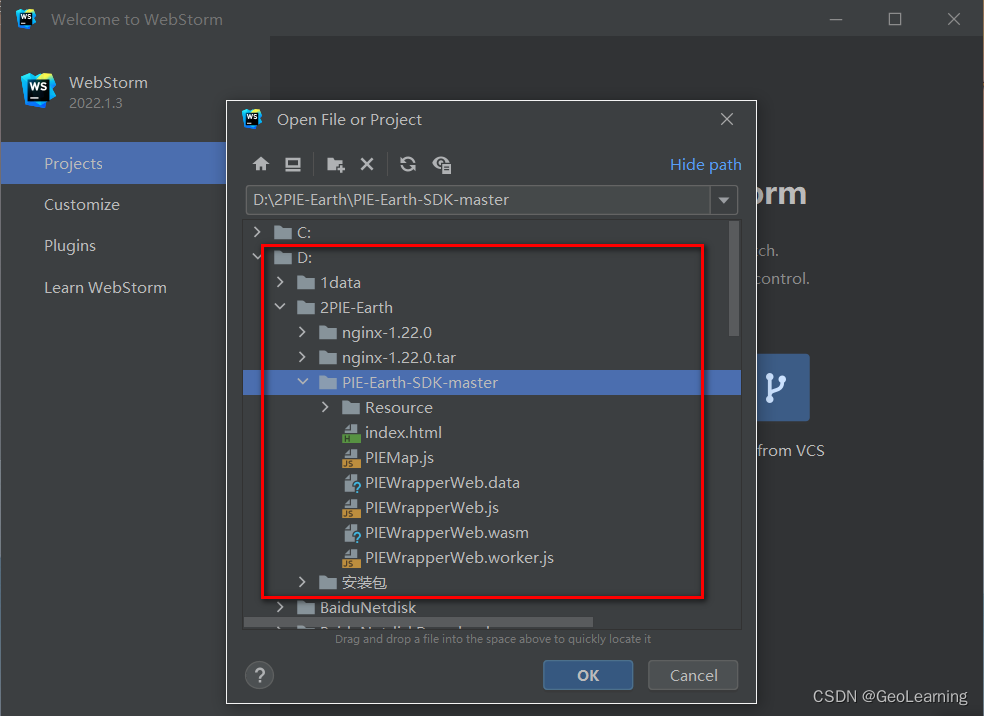

打开我们提前下载好的SDK。

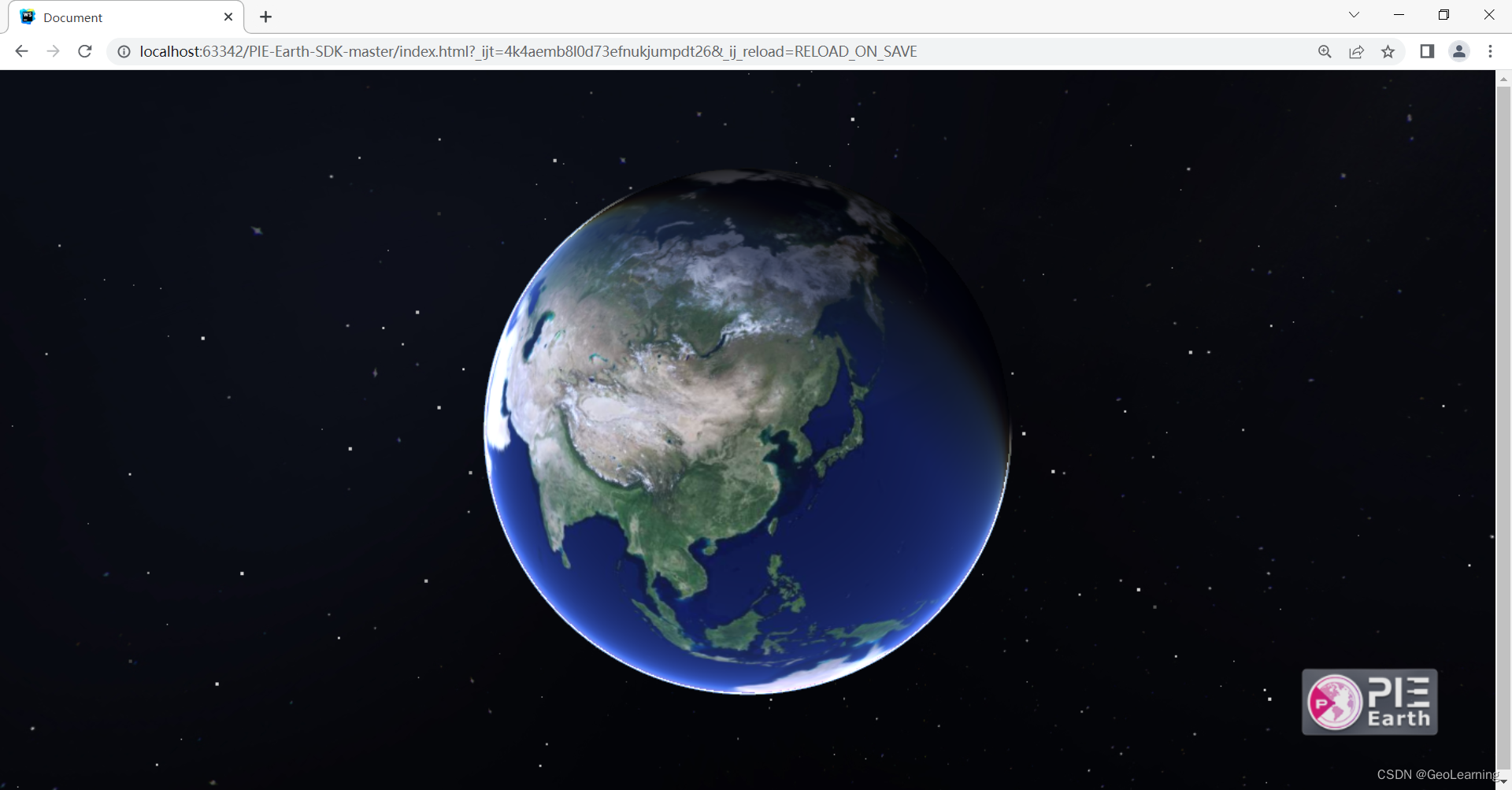

打开后便是项目的文件目录，可以通过右上角的谷歌浏览器进行打开。
有可能会出现打不开的情况，可以吧地址复制一下，关闭浏览器重新打开一下。
在这里插入图片描述
接下来就可以开心的使用，进行二次开发啦。

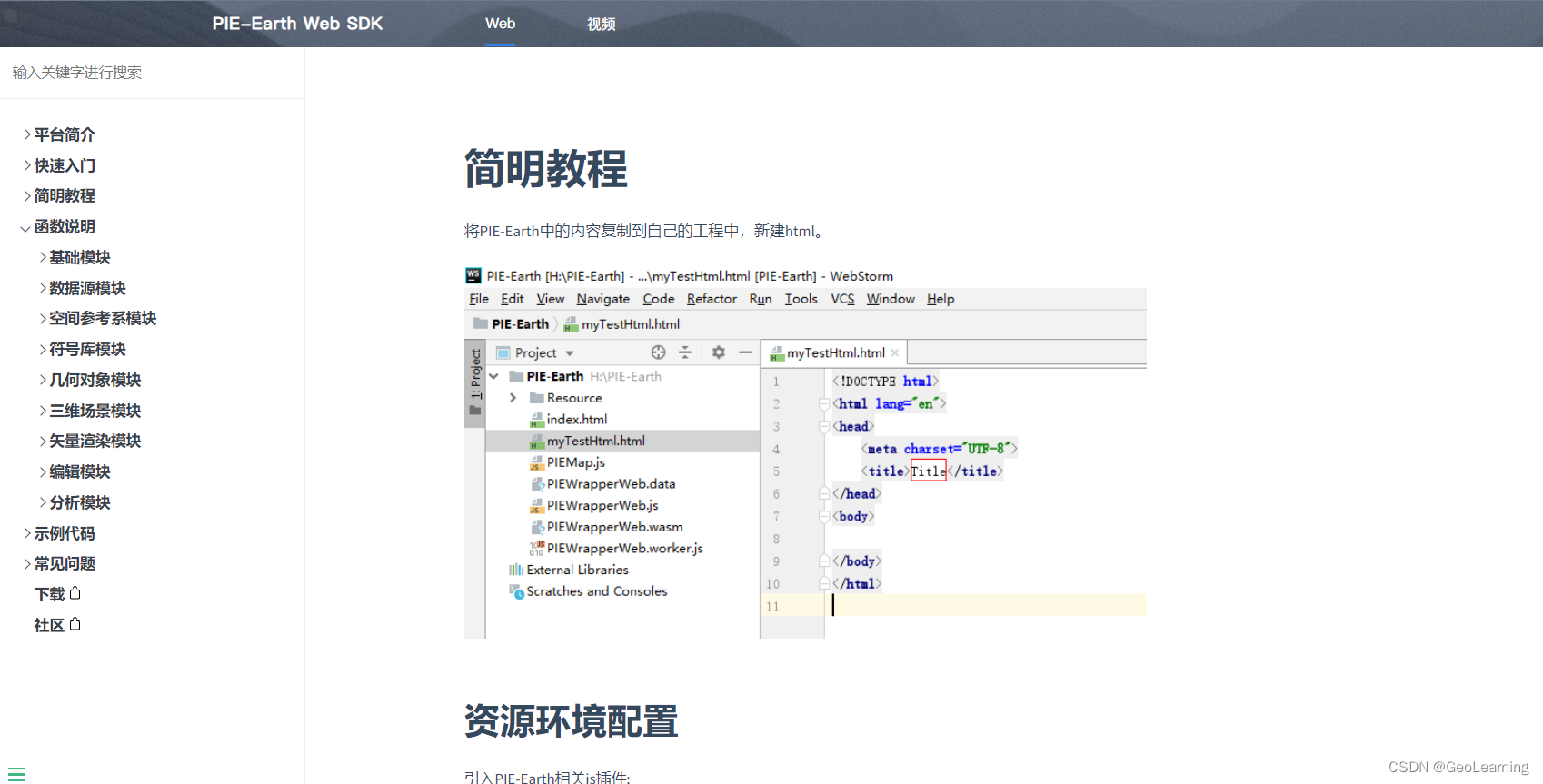

3.6 帮助文档

在这里插入图片描述

4.一个开发案例:gsf数据源加载

加载省界，最终效果：
在这里插入图片描述

4.1 数据准备

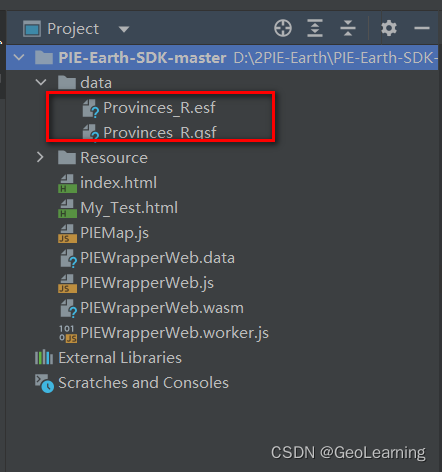

需要把gsf数据导入到sdk工程目录下。
然后拷贝index.html文件，重命名为My_Test.html文件。
在这里插入图片描述

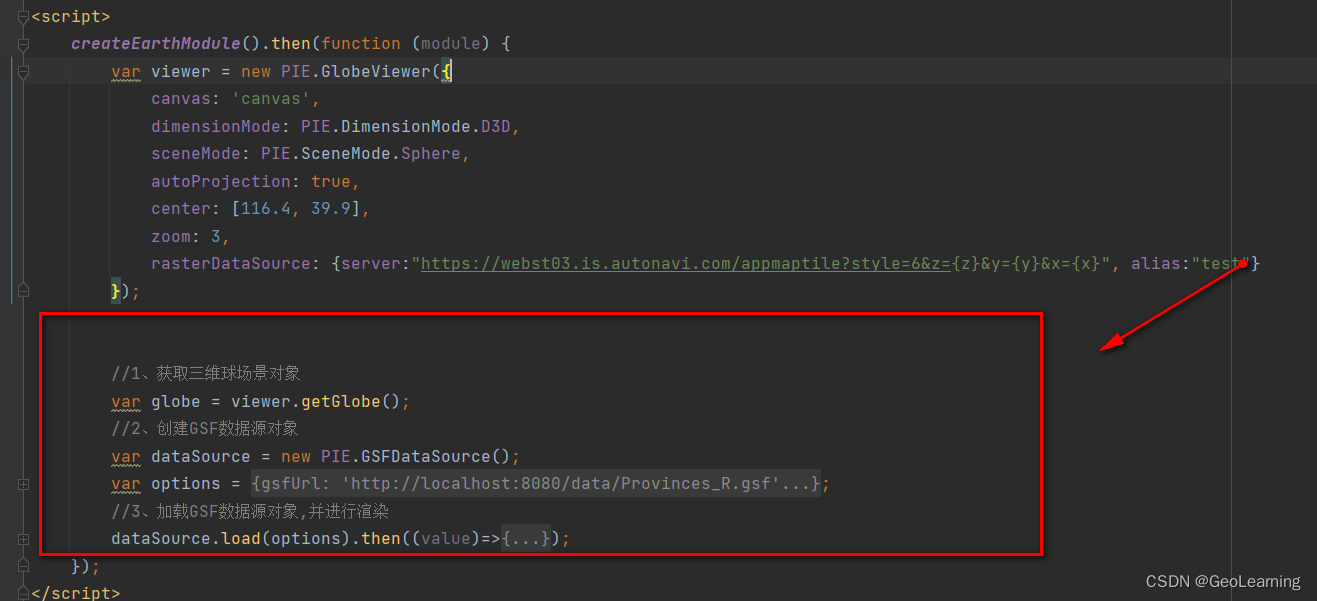

4.2 编写代码

在这里插入图片描述

        //1、获取三维球场景对象
        var globe = viewer.getGlobe();
        //2、创建GSF数据源对象
        var dataSource = new PIE.GSFDataSource();
        var options = {
            gsfUrl: 'http://localhost:8080/data/Provinces_R.gsf',
            alias: 'testGsf' };
        //3、加载GSF数据源对象,并进行渲染
        dataSource.load(options).then((value)=>{
            // 3.1构造矢量图层
            let globeFeatureLayer = new PIE.GlobeFeatureLayer();
            // 3.2设置数据源
            globeFeatureLayer.setDataSource(dataSource);
            // 3.3 设置矢量渲染器对象
            let simpleFeatureRenderer = new PIE.SimpleFeatureRenderer();
            //设置矢量样式
            let vectorStyle = new PIE.VectorStyle({lineColor : [255,0,0,255],lineWidth : 5,color : [0,255,0,255]});
            simpleFeatureRenderer.setStyle(vectorStyle);
            globeFeatureLayer.setRenderer(simpleFeatureRenderer);
            // 3.4将图层添加到三维球上,true:顶层
            globe.addLayer(globeFeatureLayer,true);
            globe.refreshLayer(globeFeatureLayer,false);
            });
