【S066】SDH的指针调整实现细节

指针的正负调整细节

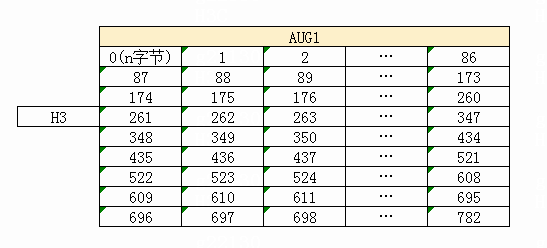

字节顺序坐标

最常遇到的问题是：在有指针调整的这帧，采用什么指针？

方法1：可沿用上帧的末尾序号递推。
方法2：本帧H1H2的指针值（逆翻转后）=上帧J0位置，换算下面情况：

(1)在AUG帧的H1H2出现D反转，是负调整
    1.说明H3位置的数据是有效的。
    2.沿用上帧的末尾序号递推。将末尾序号换算一下：
        实际就是下面的情况：（下面是AUG字节坐标）
            1.上帧J0=0       ，输出=D2（0和782）
            2.上帧J0=1-260   ，输出=上帧
            3.上帧J0=261     ，输出=D1（H3）
            4.上帧J0=262-782 ，输出=上帧-1
(2)在AUG帧的H1H2出现I反转，是正调整
    1.表示261位置的数据是无效的。
    2.本帧的指针与H1H2无关，而沿用上帧的末尾序号递推。将末尾序号换算一下：
        实际就是下面的情况：（下面是AUG字节坐标）
            1.上帧J0=0-260   ，输出=上帧
            2.上帧J0=261-781 ，输出=上帧+1
            3.上帧J0=782     ，输出=D0(无J1)
(3)在无调整帧，指针采用H1H2的指针。

全的复用路径

AU指针

1.并不是每帧都插入或减少3B，而是只在1帧中调整，这帧叫做调整帧。
2.每次调整帧内 的调整位置固定，都是H3或者H3后面3个Byte。
3.负调整位置放的内容是下一帧的起始还是中间顺序排下来的内容？----中间顺序排下来的内容
4.跃变需要注意：只有正跃变，没有负跃变。
发送方向：VC4的货物少太多，正跃变，填充伪随机数。VC4货物太多，只能每次占用3B
5.一个调整帧—>3个正常帧—>调整帧

指针调整的时机(原因)

正调整情况 ： 0位置是stuff

正调整 0==指针

正调整 0<指针<521

正调整 指针==521

正调整 782>指针>=522

正调整 782==指针

负调整情况 ： H3位置是有效数据

0==指针

0<指针<521

指针==521

指针==522

522<指针<782

指针==782

NDF调整

case 0

case1

case2

TU指针

参考

ITU-T G707免费下载
