矿用照明灯隔爆型快速插头技术方案

设计方：上海科迎法电气科技有限公司

2022年09月

目录

一、 实施背景 1

二、 实施原理 1

三、 工作量 3

四、 分工界面 3

五、 功能要求 3

六、 货物参考清单 4

照明灯快速插头技术方案

• 实施背景

传统防爆灯的电缆引入方式主要采用压盘式的电缆直接进线引入结构，电缆通过引入装置直接进入照明灯内部进行接线。由于照明灯没有独立的接线腔，接线时需要拆开照明灯的整个后盖。在煤矿井下各工作区域的照明灯在发生漏电或损坏时，开盖排查故障或更换照明灯会耗费大量时间。

现采用快速连接器的方式作为照明灯的电缆引入，可以解决照明灯接线繁琐的问题，具备快速插拔，安全防护，减轻工作强度的优点。插联式防爆照明灯改变了传统的电缆引入方式，连接可靠，提升了防水特性及工作效率。

• 实施原理

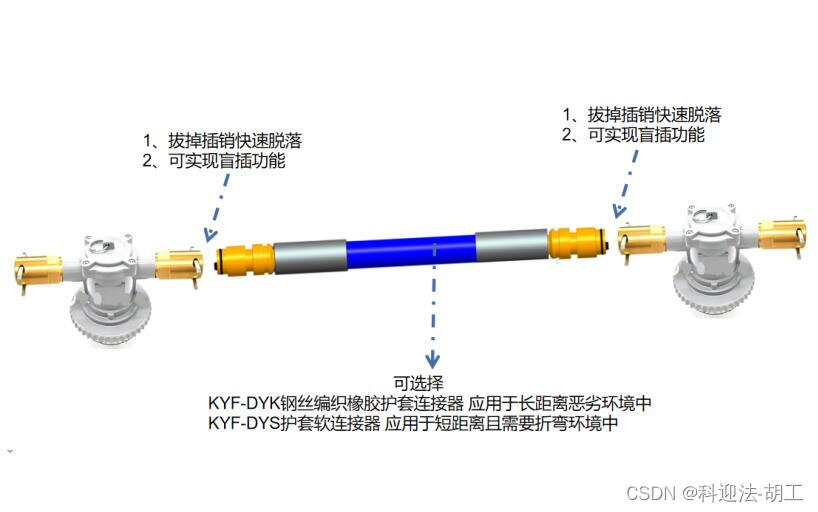

插联式防爆灯的总体装配效果图如图1示。照明灯的插联可以左右安装插接口，便于进线方向。插接采用镀金式线簧连接电杆，保证了插接的安全可靠，降低连接电阻。在电缆进线端采用小型压盘方式，使得电缆与插头的连接不松脱。在防水结构上，内置O型密封圈使得IP等级达到IP67。

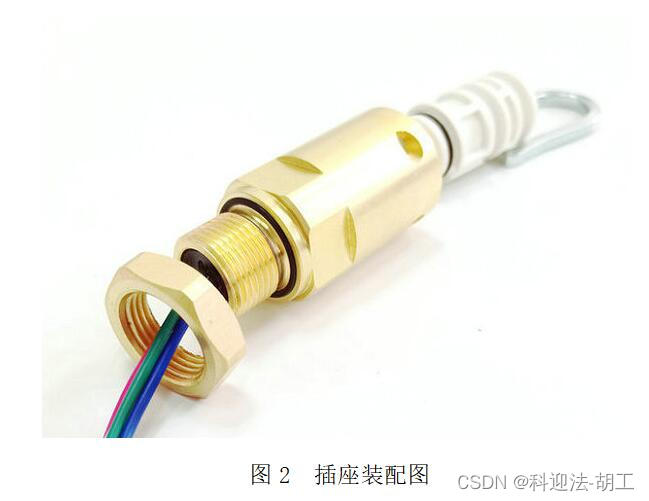

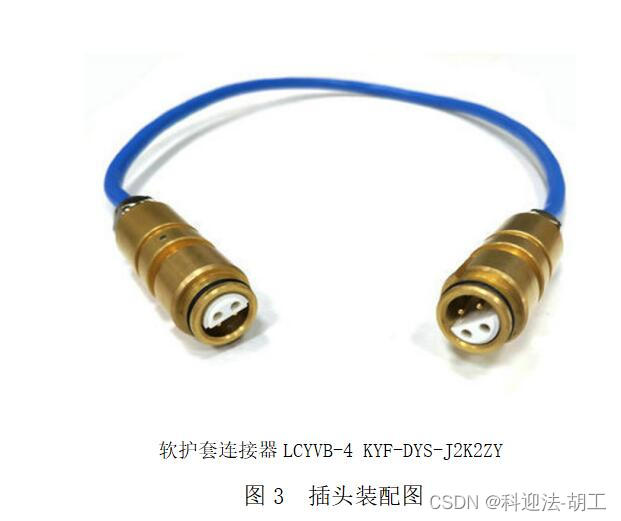

电缆引入由插头和插座两部分组成。插座可以和现有的照明灯的螺纹接口配合，方便现有产品的安全改造。插座、插头装配图如图2、3示。插座与照明灯通过螺纹隔爆连接，采用锁紧螺母和O型密封圈压紧。插座上设有放置插头旋转的定位孔，实现插头插座联接后的锁紧。



插头部分设有插接压紧弹簧，通过压紧旋转定位珠后实现插头与插座的可靠连接。在插头和插座内分别设有电杆绝缘柱，插接电杆通过插杆实现电气连接。在插头端的插杆采用液压钳冷压方式实现电缆的安全连接，方便、安全可靠。



为保证电缆连接器分离后的用电安全，连接器上设置有安全防护罩，防止照明灯异物进入和误送电造成的安全隐患。

• 工作量

连掘队配置各xxx盏，综掘队配置xxx盏，配套电缆快接插头。

• 分工界面
• 功能要求

序号	系统名称	工作界面		备注
		锦界煤矿	承接单位
1	照明灯快速插头	1.负责提供安装环境； 2.负责提供缆线敷设条件； 3.负责提供电源条件。	负责设备的安装、调试及后期服务。

1. 设备功能

1. 快速插头具备良好防水性能；
2. 快速插头具备良好的防拔脱装置功能；
3. 具有快速插拔功能；
4. 快速插头内置密封圈内径符合井下照明使用电缆（1.5mm2或2.5mm2）尺寸；
5. 快速插头插针可使用除专用工具外的普通工具（老虎钳、尖嘴钳）进行压接；
6. 快速插头照明灯外壳有明显标记来确定本盏灯壳内所接两相相线的颜色（比如红、蓝），保证在连续安装时下一盏灯所接两相相线颜色（红、白）不能与之重复，达到照明综保功率平衡分布的目的；
7. 快速插头照明灯插头、插座具备良好的绝缘性能；
8. 快速插头照明灯需配套堵头（符合井下防爆标准）、吊挂配件（比如U型环、吊钩等）。

1. 设备参数要求

1. 电压：AC127V；
2. 功率：48W；
3. 防爆标志：Ex dⅠMb；
4. 外壳材质：锡青铜；
5. 外形尺寸：插头43*149mm，插座43*124mm；
6. IP等级：IP66。
