NB-IOT系列专题1：低功耗能力

   友情提示，博主第一篇正式文章，在文字排版上可能有些不足之处，目前优化了电脑观看体验，手机端等我熟悉了Markdown语法会再次优化！！！

---

   本文主要介绍灵龙芯NB-IOT通讯模组的低功耗能力，下文中涉及到的知识除AT指令外，基本通用于任何NB模组。

---

介绍

  NB-IoT 支持三种省电模式：PSM (Power Saving Mode，省电模式)、DRX（Discontinuous Reception，不连续接收模式），eDRX（Extended DRX，扩展不连续接收模式）。
  NB 中采用了 PSM(power saving mode)和 eDRX(extended Discontinuous Reception)来节省功耗。在 PSM 模式下，终端无需接收 paging 以检测是否有下行服务，而 eDRX 模式相对于 DRX，具有更长的寻呼检测周期，因此可能导致更长的时间延时，对于数据的实时性有影响。
  PSM 和 eDRX 是否使用取决于终端和网络的能力及配置，在能力方面，终端不支持的能力网络必不会配置，而终端支持的能力在网络不同情况下，配置亦可以不同。

关于PSM

  PSM技术在3GPP R12中引入的一种独立的状态，支持PSM的UE终端在空闲态持续一段时间后，会进入到PSM状态；此时UE终端的PA(射频部分)停止工作，终端AS(接入层)停止部分相关功能，以减少射频、信令处理等部分功耗消耗，从而达到低功耗的目的。
  由于UE终端射频部分停止工作，接收不到任何寻呼及调度，对于网络侧来说，UE终端此时处于不可达的状态，数据、短信均无法到达终端。但此时，终端在网络中还是标记为注册状态（Registered）；因此，从PSM唤醒后，无需重新建立PDN连接，可以直接发送数据。

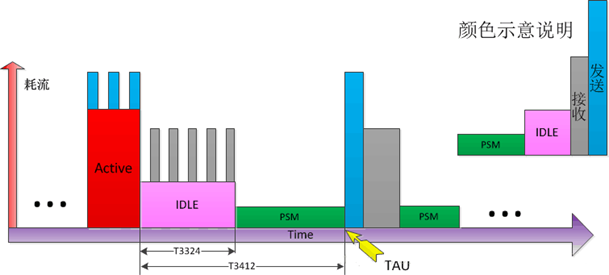

  上图的绿色部分即为UE的PSM状态，可以看到UE在IDLE态持续一段时间后，如果没有再次进入Active态，就会直接进入PSM状态，这段等待时间即为T3324定时器时长。
  通过上图还可以看出，一个完整的TAU周期为IDLE+PSM时间之和，一个TAU周期的时长定义为T3412定时器时长。
  T3412为TAU(Tracking Area Update)时间，而T3324为在IDLE模式下进入PSM的定时器。
  在某些特定APN下，UE可以通过3GPP协议规定的标准指令AT+CPSMS对T3412及T3324定时器进行修改。

关于eDRX

  eDRX即增强型非连续接收，是3GPP R13中引入的一种状态，在此之前已经有DRX技术存在。通过字面意思即可知道，eDRX是对DRX技术的一种扩展。
  eDRX是DRX的增强，支持更长的寻呼周期，减少接收单元不必要的启动，以达到节省功耗的目的。PTW(Paging Time Window)窗口期是eDRX的一个状态，在PTW窗口内可以接收寻呼，一旦PTW窗口过去，设备就进入eDRX，并且直到下一个周期性的PTW窗口才能接收寻呼。

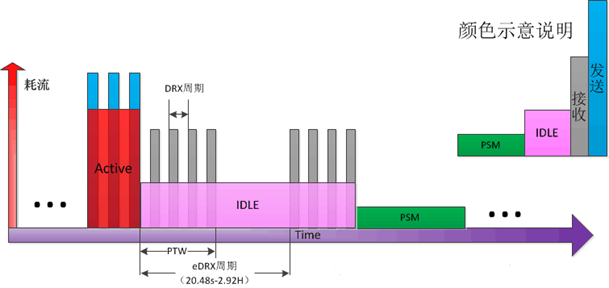

  上图粉红色部分即为IDLE时间窗，灰色柱状即为寻呼时间窗，在寻呼时间窗内，终端会监听网络侧下发的寻呼消息，并作出响应。
  为了进一步降低监听寻呼带来的功耗，NB-IoT引入了eDRX技术，在一次PTW后，进入沉默状态，等待eDRX周期完毕后再次进入PTW监听寻呼。
  通过这种技术，终端在IDLE下间歇性监听寻呼，降低了功耗；可以看到当寻呼落在PTW时间窗之外时，终端依旧不能响应寻呼，需要等待网络侧缓存的寻呼再次下发落到PTW时间窗内，即可成功响应。

三种模式区别

  DRX：能够随时随地找到设备。
  eDRX：需要花几分钟甚至一两个小时才能找到设备。
  PSM：可能要一两天才能找到设备。

PSM

PSM唤醒

  PSM唤醒条件
   - T3412定时器超时
   - WakeUp引脚拉低

PSM相关指令

AT指令	功能描述
AT+CPSMS	PSM参数设置
AT+ECPMUCFG	PMU单元使能(必要)
AT+ECPCFG=“sleepWaitTime”, time	唤醒UE后,模组保活时间,单位ms(time)
AT+ECPSMR	PSM状态URC
部分发送数据的AT指令	大部分发送数据的AT指令都携带RAI Flag，在发送数据时，可携带此flag，用以释放RRC以快速进入PSM
