自定义View(英雄联盟七星图）之准备工作****

本文链接：https://blog.csdn.net/qq_33225399/article/details/90454579

英雄联盟七星图建立模型二

上一篇文章记录了一些最简单直接的方法来建立模型，本篇就来讲一下如何动态建立此模型，以后无论几边形我们都可以以此来解决，废话不多说直接开打！

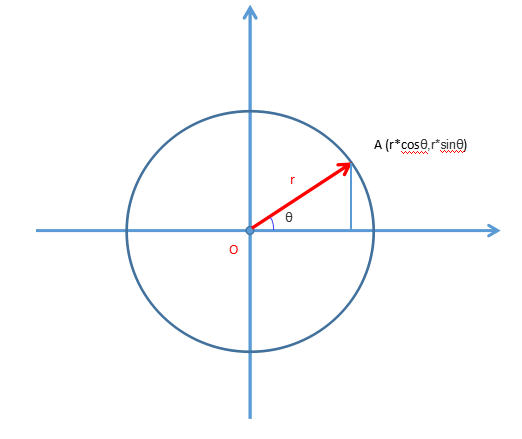

一、单位圆上的点的坐标

建立直角坐标系；
以坐标系原点为圆心，作单位圆，r；
在第一象限取点A；

由此可以得出A的坐标为： ( rcosθ , rsinθ )

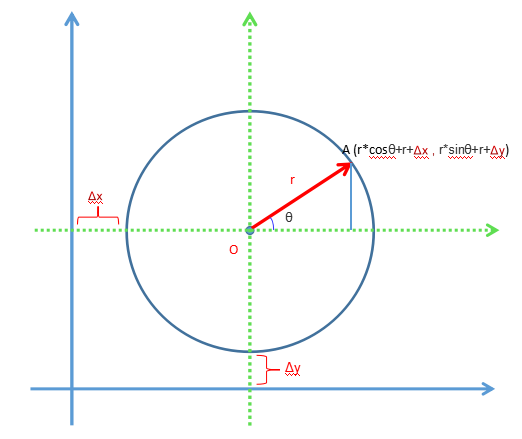

二、平移变换

哈哈，搞定好像是初中或高中的某个知识点

在上面的基础上将圆沿着X轴方向移动Δx+r的距离；
将圆沿着Y轴的方向移动Δy+r的距离，得到如下图：
其中绿色的直角坐标系为原来的坐标系；

在这里插入图片描述
由此可以得出A的坐标为： ( r • cosθ + r + Δx , r • sinθ + r + Δy )

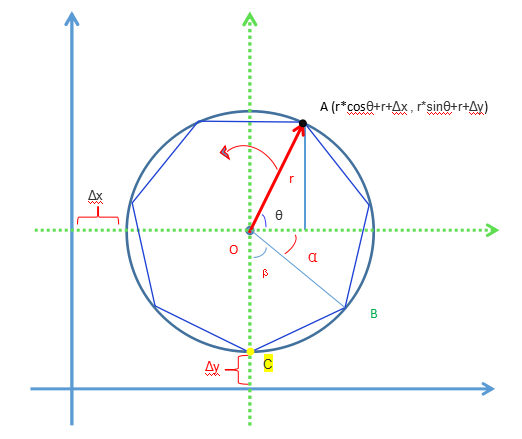

三、绘制内接正七边形

终于到了激动人心的时刻了，绘制圆的内接正七边形

由于android view坐标的Y轴正方向是朝下的，所以我们在此讲正七边形倒置绘制，这样我们才能和android 坐标系对应起来；
一般情况下我们在绘制多形图时，都是取一个点作为定点，如图中的C，以平行Y轴且过C点的直线作为多形图的轴线对称绘制，如图所示；
有多边形的特性可得出： β = 2π / 7 , α = β - π/2 = - π/2 + β
由于我们取C点特殊，所以得出：C （r + Δx ， Δy）即： [ r + Δx + r • cos( - π / 2 )，r +Δy + r • sin( - π / 2 ) ]
B点相当于点C绕点O逆时针旋转 β 角，也就是 α = - π/2 + β
即：B [ r + Δx + r • cos( - π/2 + β ) ， r + Δy + r • sin( - π/2 + β ) ]
即：B [ r + Δx + r • cos( - π/2 + 1 • β ) ， r + Δy + r • sin( - π/2 + 1 • β ) ]
所以正七边形的七个坐标分别为（从C点开始）：
                角 1 ： [ r + Δx + r • cos( - π/2 + 0 • β ) ， r + Δy + r • sin( - π/2 + 0 • β ) ]
                角 2 ： [ r + Δx + r • cos( - π/2 + 1 • β ) ， r + Δy + r • sin( - π/2 + 1 • β ) ]
                角 3 ： [ r + Δx + r • cos( - π/2 + 2 • β ) ， r + Δy + r • sin( - π/2 + 2 • β ) ]
                角 4 ： [ r + Δx + r • cos( - π/2 + 3 • β ) ， r + Δy + r • sin( - π/2 + 3 • β ) ]
                角 5 ： [ r + Δx + r • cos( - π/2 + 4 • β ) ， r + Δy + r • sin( - π/2 + 4 • β ) ]
                角 6 ： [ r + Δx + r • cos( - π/2 + 5 • β ) ， r + Δy + r • sin( - π/2 + 5 • β ) ]
                角 7 ： [ r + Δx + r • cos( - π/2 + 6 • β ) ， r + Δy + r • sin( - π/2 + 6 • β ) ]

四、获取正N边形每个点的坐标

由上可知我们可以得出正N边形的个点坐标:
        令正n边形的边数为n 则 β = 2π / n
        所以正n边形各个定点坐标为：
                角    1   ： [ r + Δx + r • cos( - π/2 + 0 • β ) ， r + Δy + r • sin( - π/2 + 0 • β ) ]
                角    2   ： [ r + Δx + r • cos( - π/2 + 1 • β ) ， r + Δy + r • sin( - π/2 + 1 • β ) ]
                角    3   ： [ r + Δx + r • cos( - π/2 + 2 • β ) ， r + Δy + r • sin( - π/2 + 2 • β ) ]
                角    4   ： [ r + Δx + r • cos( - π/2 + 3 • β ) ， r + Δy + r • sin( - π/2 + 3 • β ) ]
                角    5   ： [ r + Δx + r • cos( - π/2 + 4 • β ) ， r + Δy + r • sin( - π/2 + 4 • β ) ]
                                                                    • • • • • • •
                                                                    • • • • • • •
                                                                    • • • • • • •
                角 n - 1 ： { r + Δx + r • cos[ - π/2 + ( n - 2 ) • β ] ， r + Δy + r • sin[ - π/2 + ( n - 2 ) • β ] }
                角    n   ： { r + Δx + r • cos[ - π/2 + ( n - 1 ) • β ] ， r + Δy + r • sin[ - π/2 + ( n - 1 ) • β ] }
