IDC机房网络故障排查

机房网络故障排查经常会用到测光工具、光纤清理工具，这些工具是IDC机房网络排查故障的主要工具;

      1.机房常见测光工具：光源、光功率计、打光笔；

      2.机房常用的光纤清理工具有：MPO接口光纤清洁笔、LC接口光纤清洁笔、卡带式光纤清洁器；

 1、光源和光功率计

     光源是一种发特定波长的光的仪器，用于测试光纤的衰耗情况，通常连接一根尾纤，将需要测试的光纤用法兰相连，在被测光纤的另一头用光功率计测试接收功率，接收功率与发光功率之差就是光纤的衰耗情况。

     光源可发三种波长的光:850nm、1310nm，1550nm波长；根据需要按λ键可以选择相应的波长；光源的发光功率通常为-6.00dbm(dbm为功率单位）。

    光功率计：光功率计是一种测试特定波长光功率的仪器，通常连接一根尾纤，将需要测试的光纤用法兰相连，光功率计同样需要选择特定的波长，包含：850nm，1310nm，1510nm，1550nm波长；根据需要按λ键可以选择相应的波长；dm/dbm需要选择到dbm来测试收光。

     光功率计/光源使用方法：开机>λ键调试波长（多模850  单模1310、1550)>用FC头的尾纤连接光功率计的接口，确保FC头的凸起部分插入U型槽，再拧紧螺纹，>如测尾纤收发光时需要法兰连接；如测模块收发光时不需要法兰，只收把LC尾纤插入模块发光TX口就行;

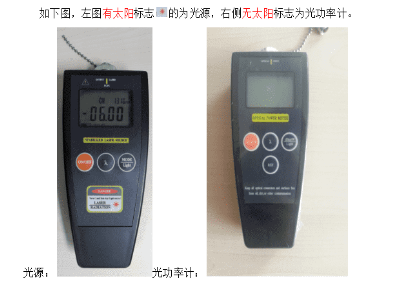

      光源和光功率计的区别：光源是产生光、发射光的设备，而光功率计是用来测量光功率的仪器。

 1)、手头没有光功率计时候：多模模块是可以通过肉眼看见模块接口有红光；单模模块可以通过手机相机看模块接口有红光；如果模块不发光大概率就是模块故障；常用光功率计测模块、尾纤收发光;

2)、光模块的光衰值一般发光TX值在-5~4db之间、收光RX值在-10~4db之间;

3)、光功率计常见测LC接口的单、多模模块和单、多模尾纤，不能测MPO接口尾纤和模块;

2、打光笔

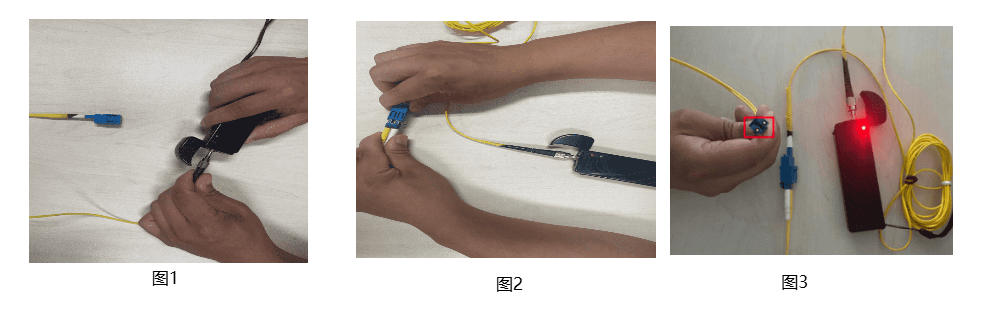

     打光笔（又称红光笔，光纤测试笔）光纤接到红光笔或光源上，既可以测试光纤的通断，也可以在没有标记的情况下查找光纤两头对应的线序；是现场人员必备的光纤检测工具之一，打光笔的使用方法：需要1根FC-LC尾纤，将FC测插入打光笔接口（如图1），然后LC尾纤处连接法兰（图2）；法兰在接入测试的尾纤，可以看见尾纤的一段亮红光（图3）;

3、MPO/MTP接口清洁笔

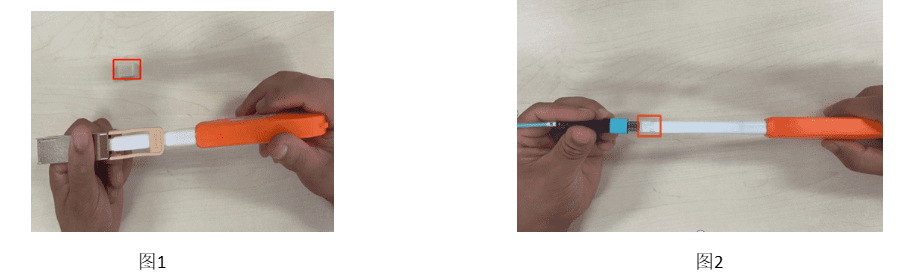

     1）MPO清洁笔主要用于消洁MPO和MTP型连接器的端面、MPO模块；这种清洁器采用无酒精材质，能够去除污垢而不损伤脆弱的光纤芯，甚至能去除肉眼看不见的极小污垢，从而改善光学结构工作的效率和通信服务的可靠性。如图1可以清理MPO接口模块(拔掉连接盖)，如图2可以清理MPO接口光纤（清洁器与光纤用连接盖连接）；

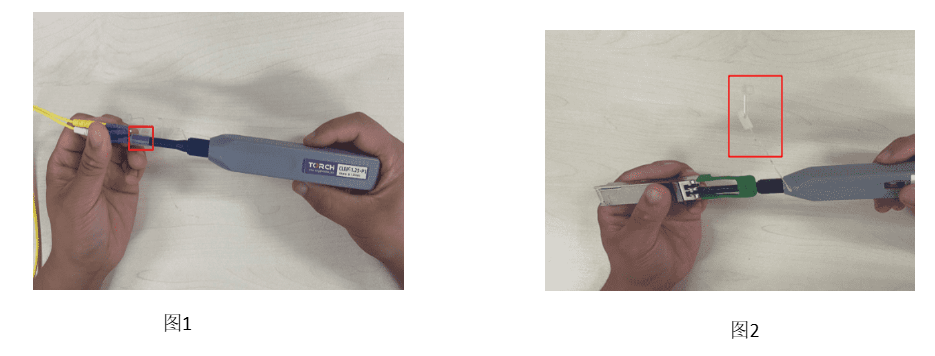

      2）LC接口光纤清洁笔主要用于清洁LC光纤接口端面、LC接口模块；在光纤连接前，务必进行连接器的清洁，以去除灰尘、油污、碎屑等，确保通信质量。如图1是用LC清理笔清理LC尾纤（清洁器与光纤用连接盖连接）、图2是LC清理笔清理单模模块（拔掉清理器连接盖）;

   3）卡带式清洁器：外形如同早期的录放机“磁带”，它采用专用成卷的擦拭带，装在可卷动的外壳中，由于它的原理是采用强力粘胶把连接器端面的污物粘掉，
