mike21 前后处理辅助工具（更新）

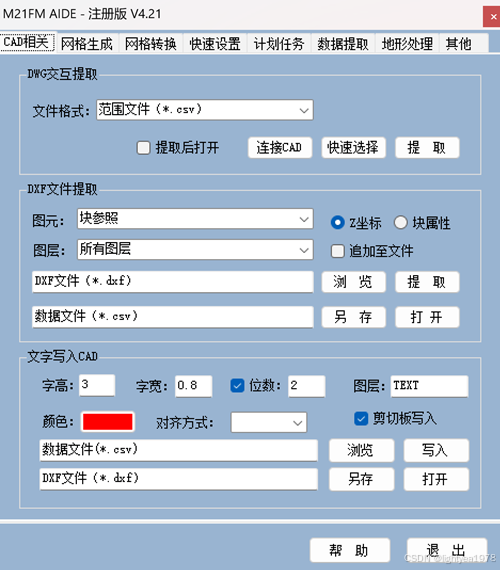

1 cad相关

该选项卡主要是cad数据的读取和写入

1.1 dwg交互提取

cad中选中的实体坐标直接提取到文本文件，与cad交互操作，在cad中选中需要提取的实体，软件点击连接cad，点击提取就可以将选中的实体提取到文本文件，优点是灵活方便，不限cad版本，缺点是一次提取大量数据时效率较低

1.2 dxf文件提取

将cad文件存为dxf格式，可快速批量提取块、文字、等高线、点、园等，效率高，但需要将cad文件另存为dxf格式

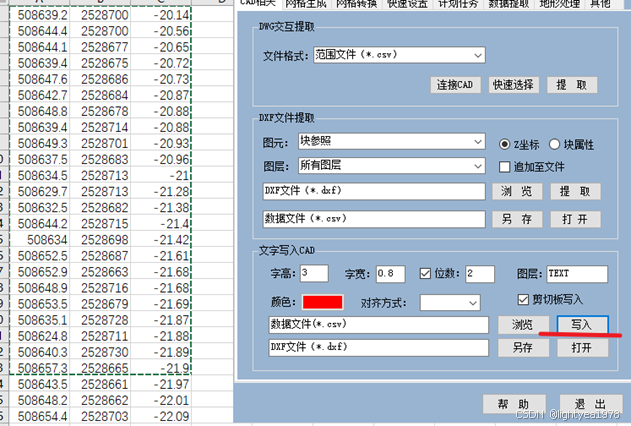

1.3 文字写入cad

将x,y,z格式文件写入cad，也可在excel中复制三列数据，选中剪切板写入，点击写入，可直接写入cad中

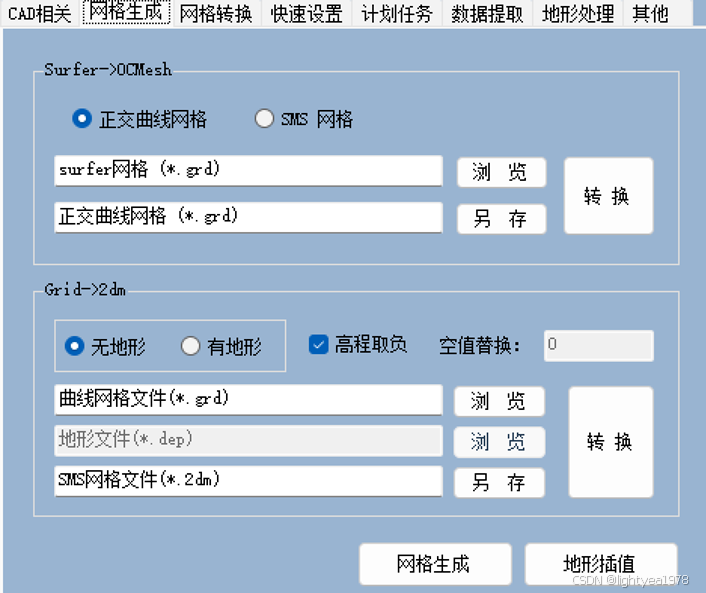

2 网格生成

2.1可以将surfer网格直接转为正交曲线网或者sms网格

2.2 可以将曲线网格程序生成的正交曲线网格转换为2dm网格导入sms中，然后采用网格转换转为mesh格式，可以生成如下网格

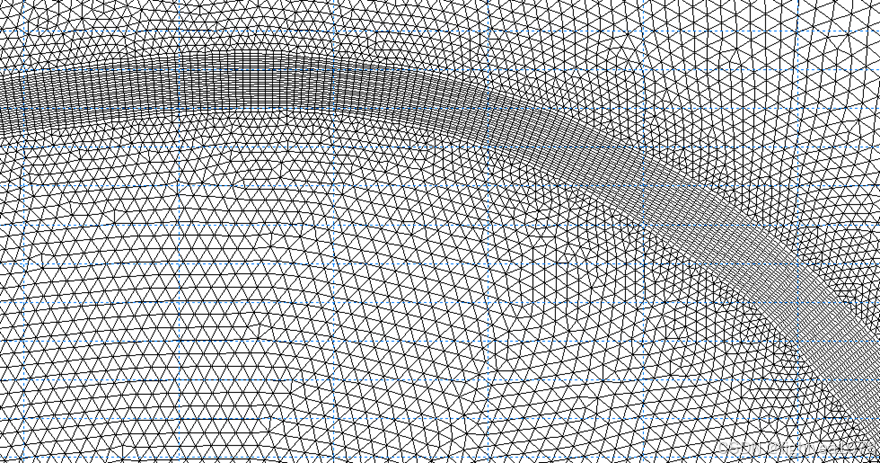

正交曲线网与三角形网混编

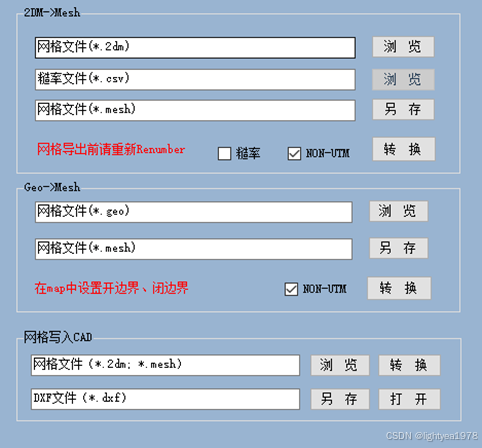

3 网格转换

将sms网格转换为mike的mesh网

3.1 采用2dm网，闭边界不需在sms中指定，程序自动计算闭边界，支持三角形四边形混编网，对于网格很多闭边界的情况，如抠桥墩，节省了指定闭边界的大量重复劳动，随便抠网格，程序均可自动判断闭边界

3.2 采用geo网，在sms中制作网格时，在map中指定闭边界

当需要指定坐标系时，不要勾选NON-UTM，点击转换后，出现提示你选择坐标系对话框，选择MIKE所需坐标系文件即可

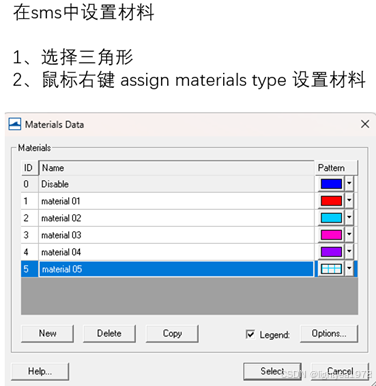

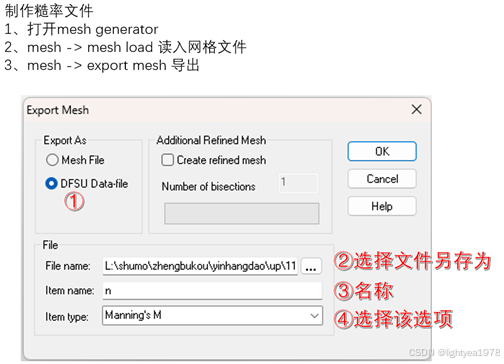

2DM网转换时，可同步生成糙率文件：①在sms做网格的时候指定材料（material），步骤见下图，②在糙率文件中指定每种材料的糙率值，③文件转换时将生成糙率mesh文件，④在mesh generator中将糙率mesh文件转换为dfsu格式的糙率文件。

4 快捷设置

目前实现桥墩批量设置和源汇项批量增加

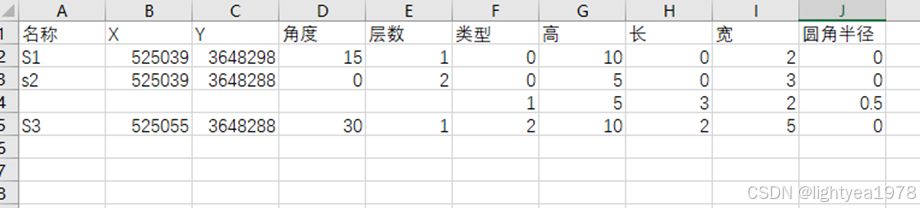

桥墩设置文件格式如下图

类型：0为原型，1为矩形，2为椭圆形

源汇设置文件

恒定流填写流量，非恒定流填写文件名，dfs0文件需与*.m21fm同文件夹下

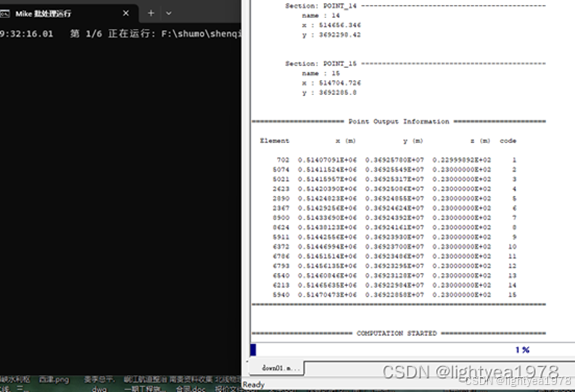

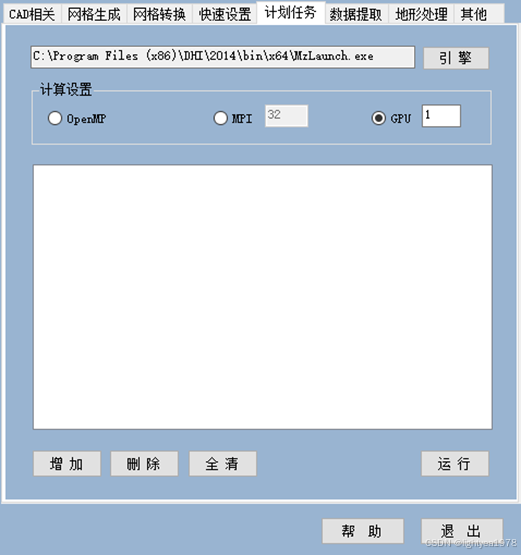

5 计划任务

程序自动调用mike计算引擎，实现下班时将所有工况一次输入，程序依次自动计算

第一次使用，需点击引擎，找到mike安装目录下的MzLaunch.exe文件

在计算设置中选择采用并行计算或者GPU计算

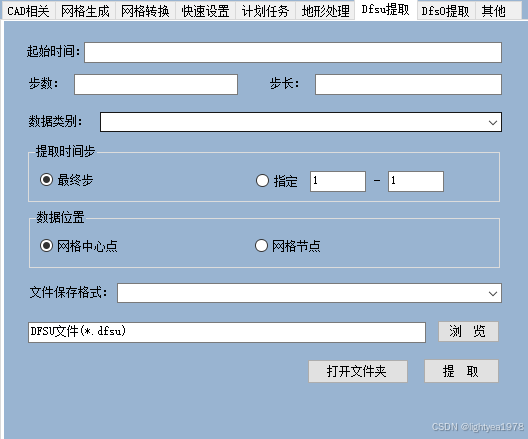

6 DFSU文件提取

6.1 读取mike21fm的dfsu结果文件，可一次提取所有时刻流场数据（每个时刻一个文件，文件格式为第一行流速点个数，第二行开始为xyuv），提取指定的标量场数据（如水位、水深、合流速等等），可从dfsu文件中提取2dm网格文件，可将mike结果文件转换为sms结果文件，在sms中进行后处理等，提取的数据可指定提取网格中心点或网格节点数据。

Mike结果在sms中进行三维显示，可实现流场动画（若在mike中计算时选择了网格的重新排序，则在sms里加载的网格文件需使用aide重新提取的2dm网格文件）

6.2 提取指定点数据：给定x，y格式的坐标文件，提取指定坐标的水位、水深、流速等

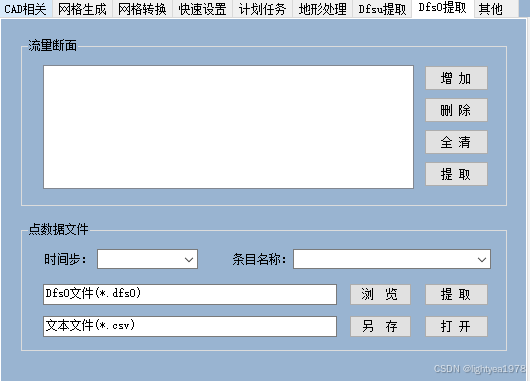

7 dfs0文件提取

可以批量提取断面流量到excel，可以快速提取指定点文件的指定条目到excel中

8 地形处理

8.1 指定高程

将多段线范围内的地形文件根据指定的高程进行开挖或回填或整平

（1）开挖是将多段线范围内高于某指定高程的点改为指定高程，一般挖槽用

（2）回填是将多段线范围内低于某指定高程的点改为指定高程，一般回填或者筑坝用

（3）整平是将多段线范围内点全部改为指定高程

（4）地形恢复需要读入原始网格，将多段线范围内的高程数据恢复到原始网格的高程

8.2 根据指定断面高程

航道开挖，挖槽一般带底坡，可以根据指定断面高程的方法间隔一定距离给定高程，断面间自动插值，断面水位文件格式为x1,y1,h1,x2,y2,h2

8.3 根据 Tin 网格

在sms中根据散点数据生成tin网格，一般是根据水位点生成网格，然后指定开挖水深就可以按照tin水位向下开挖一定深度

8.4 根据计算结果水位

采用第六部分数据提取出来的各网格点水位，设置开挖水深后，自动根据计算水位将航槽内小于设计水深的点挖除

8.5 地形恢复

将多段线范围内的地形按照给定网格高程恢复

8.6 地形对比

对比两套网格地形差异，并将不同写入cad中

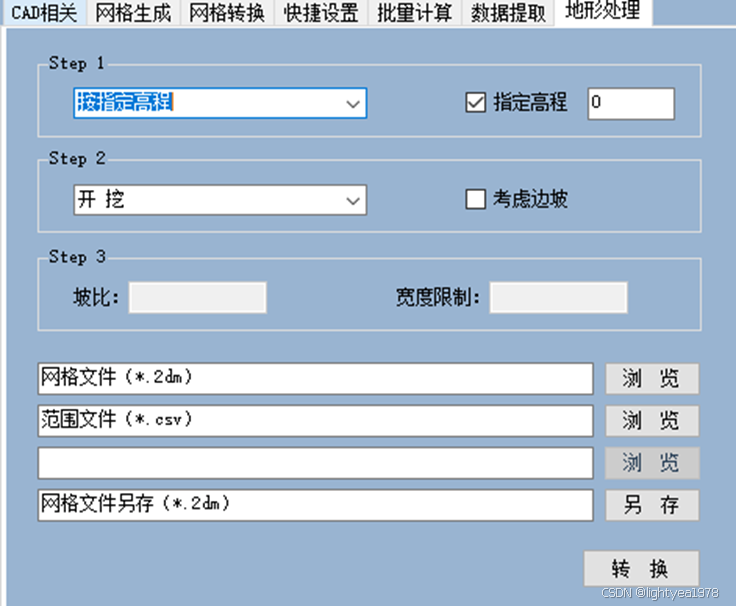

使用方法：

范围文件可在cad中用多段线勾勒出，然后通过“cad相关”中的DWG交互提取功能提取，选中需要提取的多段线—点击连接cad-点提取就可将选中的多段线提取出来

Step1文本框中给定高程值

Step2 选择开挖、回填或者整平，选择是否考虑开挖或者回填边坡

Step3 如考虑边坡，则给定坡比（如2、3、5等等），宽度限制为放坡的最远距离（与原地面相交后，放坡自动停止）

原始网格

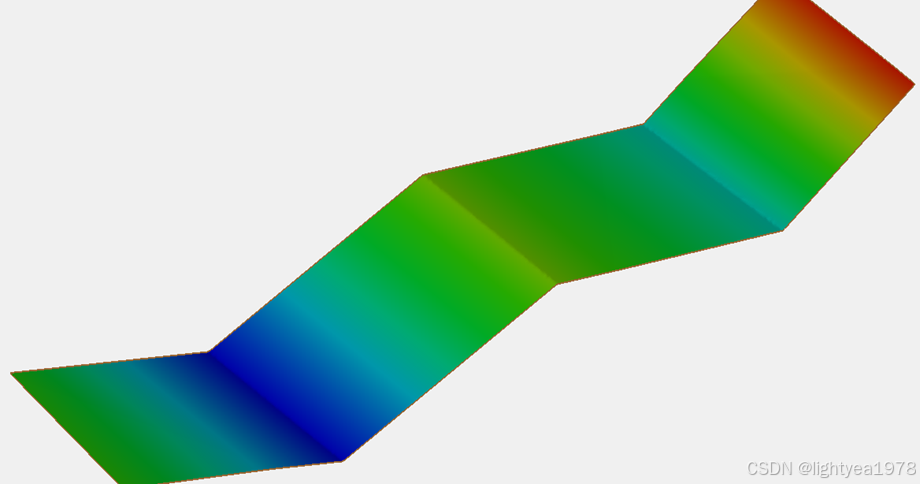

带边坡整平后网格

软件下载地址：

https://download.csdn.net/download/qq_33388409/88247460
