光学微环谐振器

1. 品质因子

根据谐振腔对光能的存储时间，品质因子Q可以表达为：

其中，W为光学微环谐振腔的谐振角频率（W=2pi*c/lamuda）

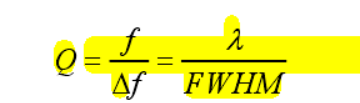

根据光学微环谐振器的半高全宽。

光学微环的半高全宽
Q值越高，得到的谐振谱线峰越尖，谐振波长附近的谐振波带更窄，在测试外加载荷引起的谐振谱线漂移量所产生的干扰更少。

---

2 FSR自由频谱宽度

1 自由频谱宽度（FSR）定义为相邻两个谐振峰之间的谐振波长(λ)或频率(ν)之间的间距

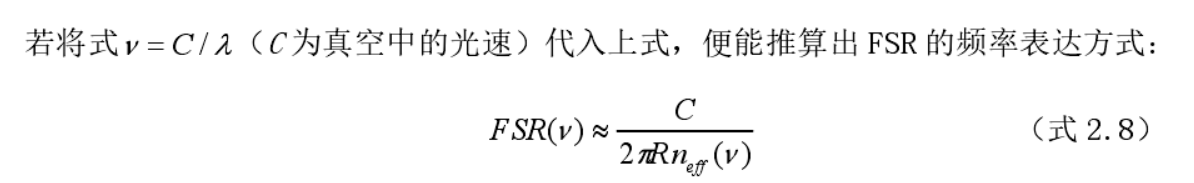

自由频谱宽度对谐振峰位置的精确提取具有一定影响，不同的谐振峰具有不同的谐振模式，两相邻谐振模式可表示为：

FWHM

光学微环谐振腔的半高全宽（FWHM）可定义为谐振谱线输出峰功率值一半位置处两光波长之差或频率差值，即输出波谱 3dB 带宽，FWHM 越窄，光学微环谐振腔的品质因子越高。*

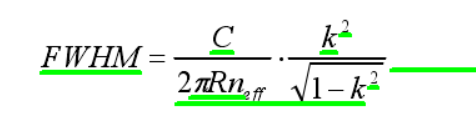

公式： 其中K……2代表相对应的 耦合系数。

精细度F

描述为自由频率宽度与半高全宽的比值。

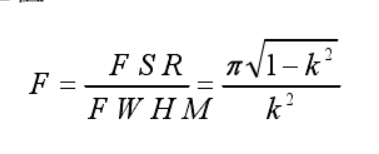

根据 FSR 与光学环形微腔品质因子 Q 的关系，则有：

**谐振波长 **

光在光学微腔中传播时，若绕微环谐振腔传播一周所发生的光程差是传播光波长的整数倍，则传播光将能发生谐振而得到加强，该谐振点的波长值便是谐振波长。

光程（optical path）

是光学领域的一个基础概念，其定义为光传播的几何路程与介质折射率的乘积。
光程差（optical path difference）顾名思义，即为两束光光程之差，在几何光学和波动光学中光的干涉、衍射及双折射效应等的推导过程中都具有重要意义。
β表示波导结构的模传播常量， 表示波数
