路由器+三层交换机+二层交换机配置方案

最新推荐文章于 2025-03-07 18:08:17 发布

公子龙001

最新推荐文章于 2025-03-07 18:08:17 发布

阅读量1w

点赞数 12

分类专栏：笔记

本文链接：https://blog.csdn.net/qq_33470705/article/details/117603767

版权

本文档详细介绍了如何配置路由器、三层交换机和二层交换机，以实现企业网络中不同VLAN之间的隔离和互访。通过设置VLAN、分配IP地址、运行DHCP服务和创建访问控制规则，确保每个部门都能访问互联网且特定VLAN间通信受限。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

准备：路由器，三层交换机，二层交换机，PC，Cisco模拟器

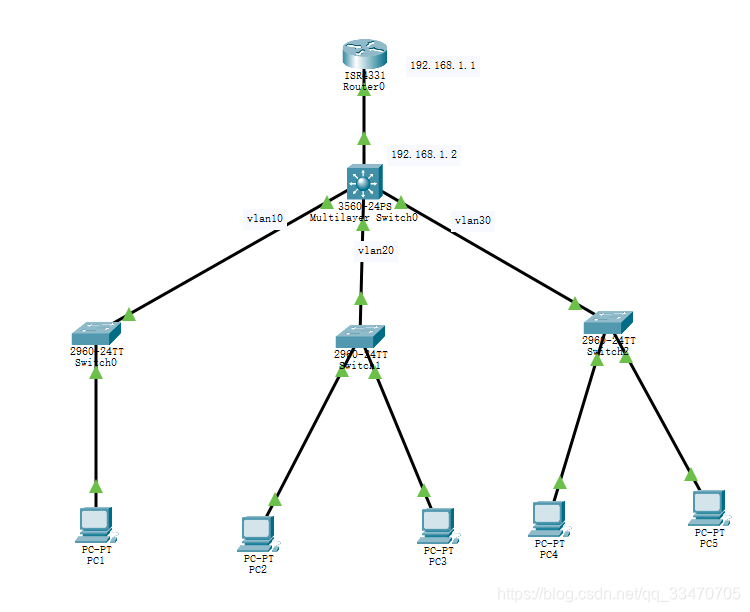

需求：由路由器接入互联网，三层交换机作为数据交换中心，每个部门配置不同的VLAN，有的不能互相访问，有的可以互相访问，每个VLAN都能访问外网。
三层交换机配置
全局模式
interface f0/1
no switchport--------->对此接口开启三层功能
ip address 192.168.1.2 255.255.255.0
ip routing--------->对交换机开启路由协议功能
exit
创建vlan

vlan 10
exit
vlan 20
exit
vlan 30
exit

给vlan配置IP

interface vlan 10
ip address 192.168.10.1 255.255.255.0

最低0.47元/天解锁文章
