WINCC链接1500PLC失败原因：

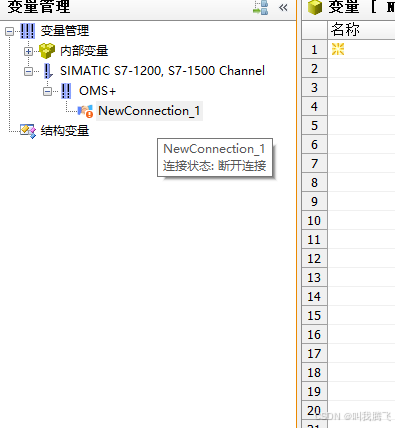

WINCC连接1500PLC一直显示“连接状态：断开链接” 检查后发现PLC侧勾选了 PG/PC的安全通讯，下面把完整的设置截图列出。
在这里插入图片描述

实施过程

控制面板配置

在这里插入图片描述

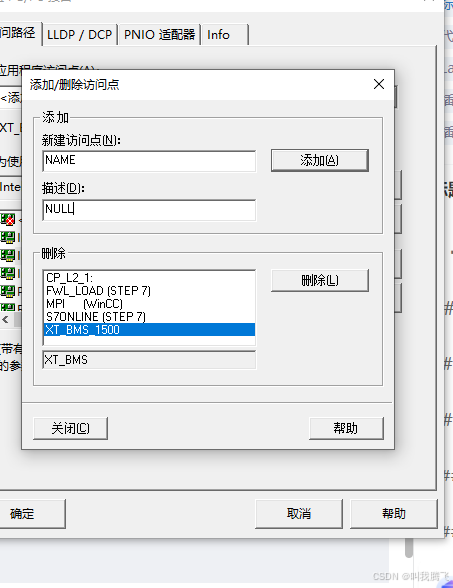

添加一个写入名称与描述不能用中文

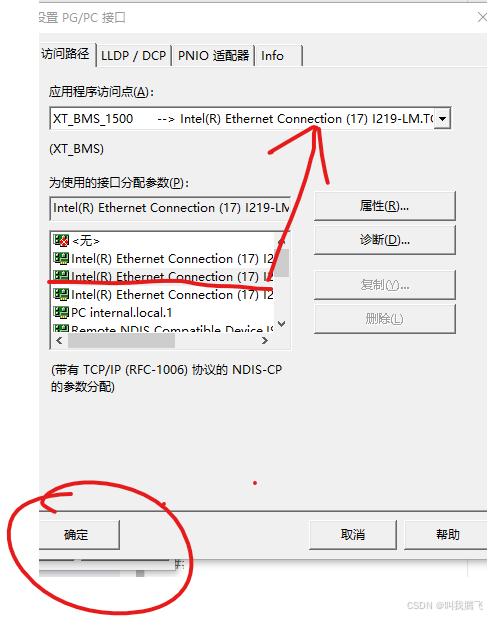

选择连接PLC需要的网卡

WINCC侧配置

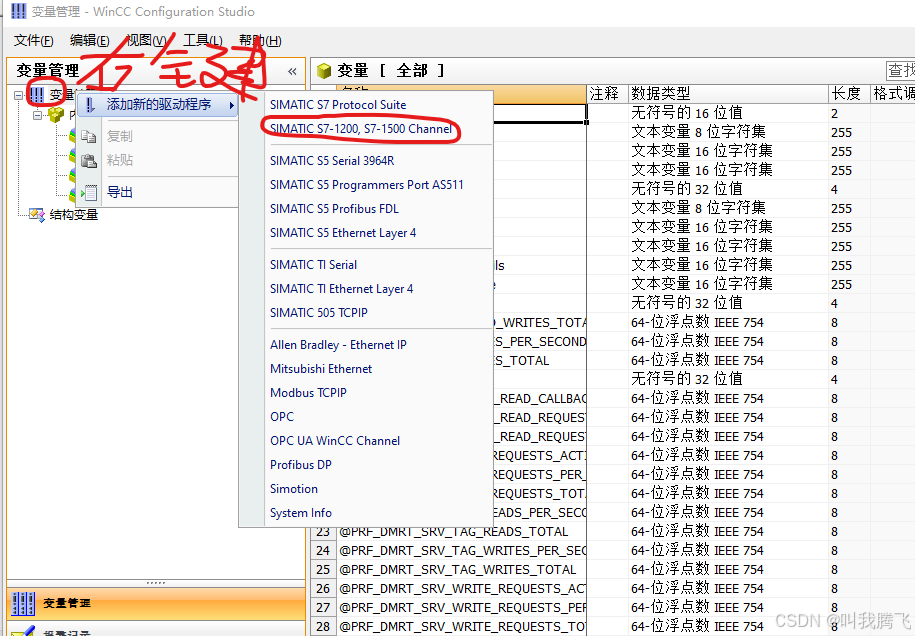

1、选择驱动
在这里插入图片描述

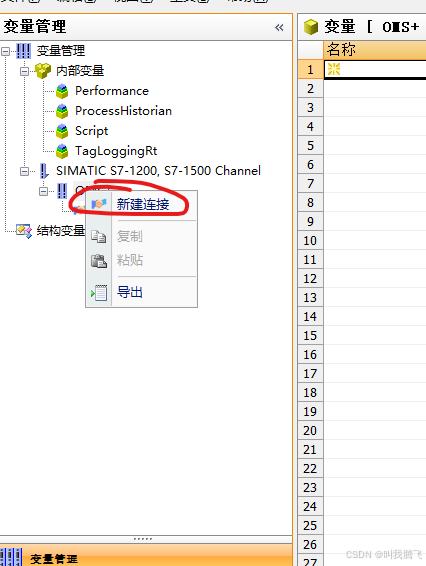

2、新建连接

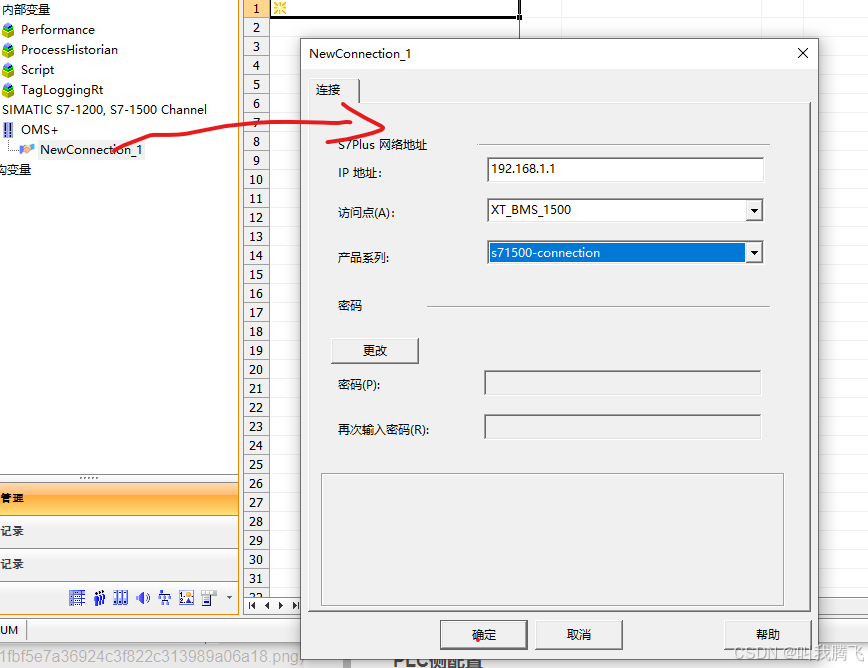

建立后选中连接参数并设置

PLC侧配置

以下设置均能影响WINCC连接PLC

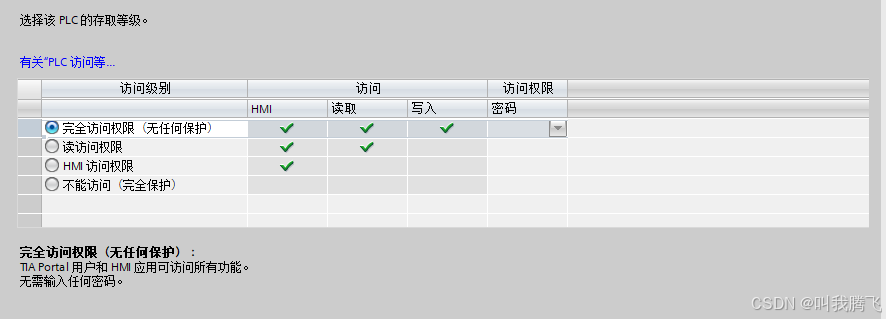

1、如果设置了密码则同样在WINCC侧设置密码，如果不需要设置则选取 “完全访问权限（无任何保护）”
在这里插入图片描述

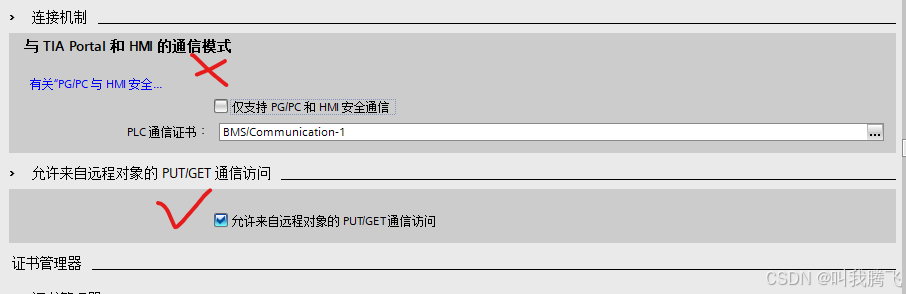

2、取消 PG/PC和HMI安全通讯选项勾选允许PUT/GET通信访问否则不能正常和WINCC通信
在这里插入图片描述

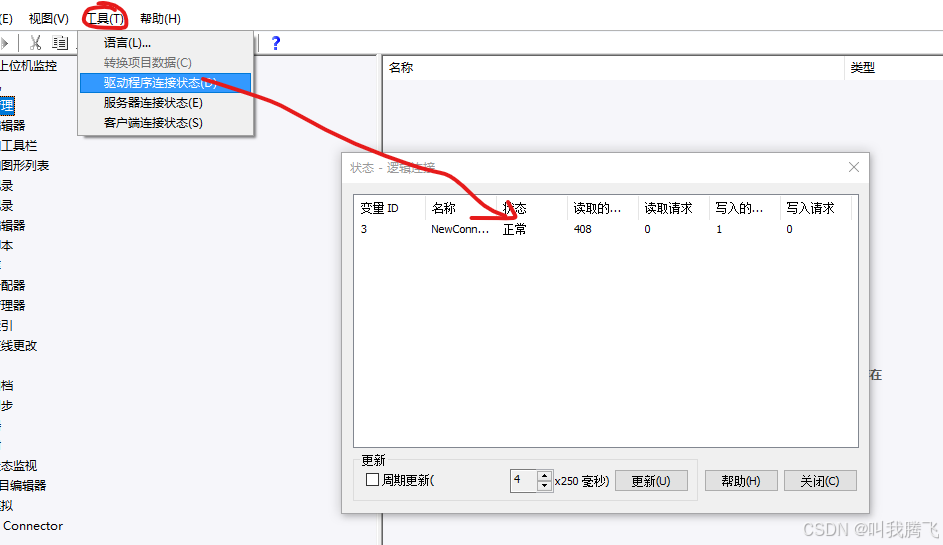

设置完成后WINCC正常通信

在这里插入图片描述
