系统简介：

本物联网门锁由 Stm32F103开发板+微信小程序+手机APP+Wcf服务后端+vbnet辅助服务程序+sqlite数据库组成。适合软件、控制、通信等相关专业的同学练手，所有代码无偿公开，经测试能保证长时间稳定运行。实际部署时有问题可以留言！

系统实测效果：视频链接

演示视频

Stm32F103+微信小程序+手机APP+Wcf服务的物联网宿舍门锁

完整系统预算：（合计70元左右）

Stm32F103开发板：20元
Esp01-s wifi模块：10元（某宝购买）
Sg90舵机：5元（某宝购买）
杜邦线：5元（某宝购买）
华为云服务器1年：30元（某宝购买，最低配置即可）
域名1年：10元（万网购买，最便宜的后缀即可）
Ssl认证：0元（https证书，小程序调用接口必须，非商业1年体验）

系统功能：

Stm32F103门锁终端能自主连接云端服务程序，小程序、手机APP连接云端，发送控制指令由云端服务程序验证后，转发到Stm32执行，通过心跳检测终端设备是否在线。本系统可以只实现手机APP或小程序其中之一。具体如下文所示。

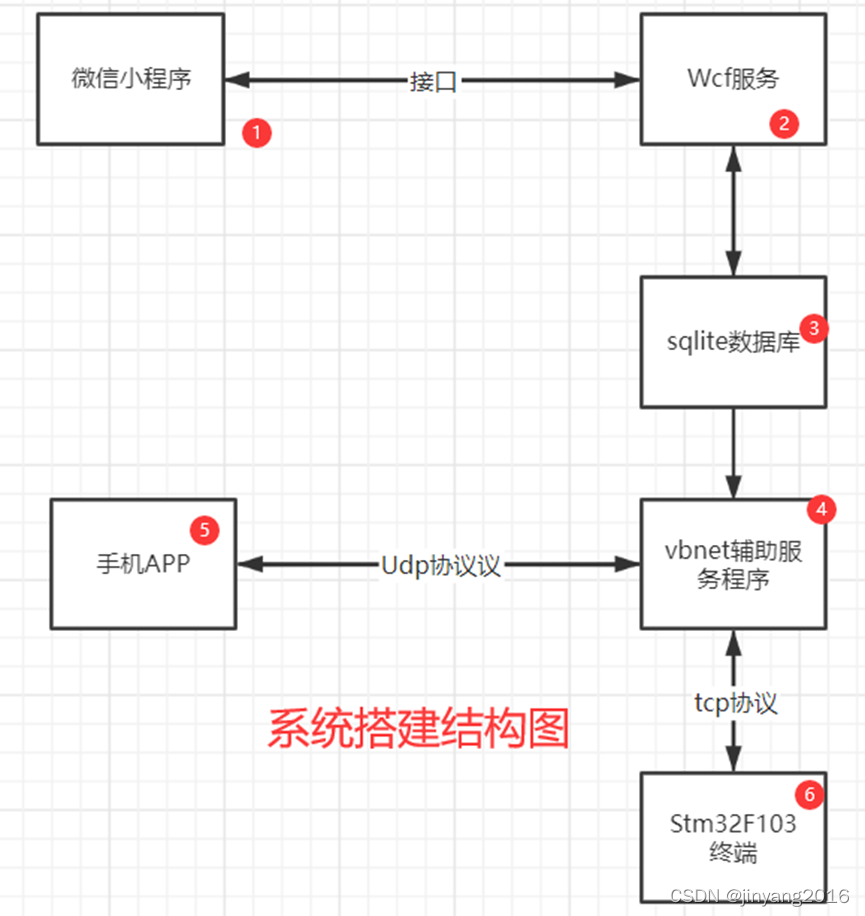

其中的连接结构如下：
在这里插入图片描述
Wcf可以提供小程序需要的接口（https），但是门锁终端Stm32F103连接服务器使用的是传统的tcp-ip协议，所以这里还会有一个vbnet辅助服务程序，负责连接Stm32F103终端，wcf服务与vbnet辅助服务程序间由sqlite作为数据中介，辅助程序轮询的方式读取、执行wcf的命令。

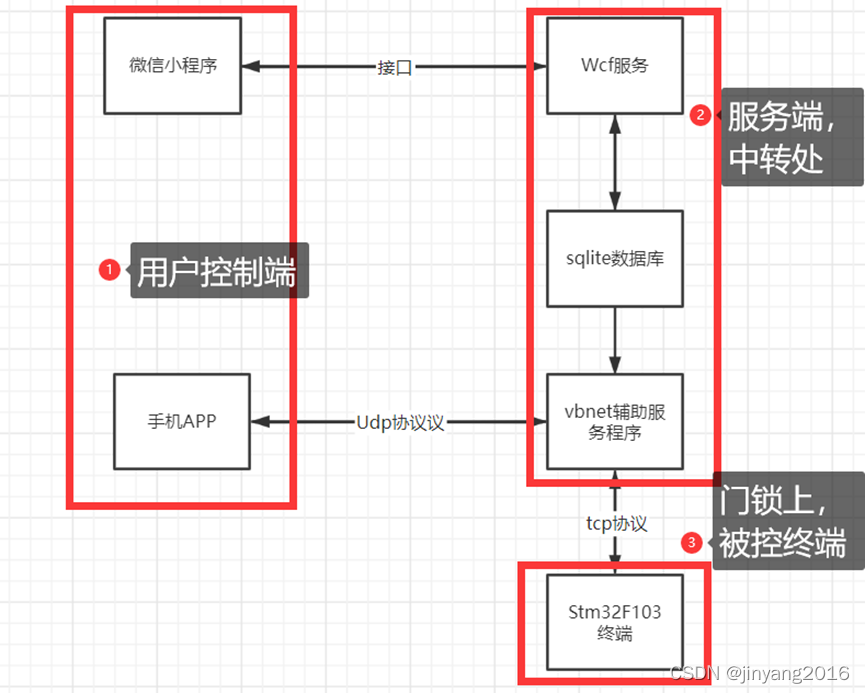

系统搭建方式：

在这里插入图片描述
方式1：取消小程序，用户控制端只要手机APP：此时不需要实现Wcf服务，此种方式最为简单。需要实现3、4、5、6.
方式2：取消手机APP，用户端只要实现微信小程序：此时不需要手机APP端，其他均要实现。需要1、2、3、4、6。
方式3：手机APP和小程序都实现，此时需要实现1~6。（笔者推荐）
