UIpath 基础---Lesson1

1.1UiPath下载安装与激活

一、UiPath下载

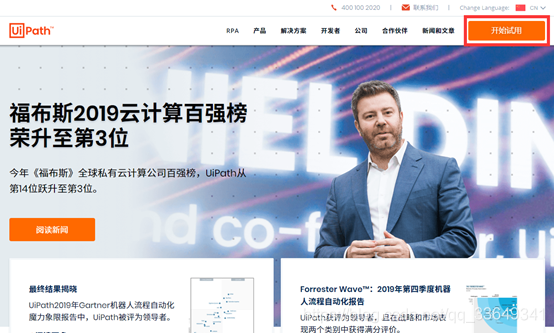

1、打开官网https://www.uipath.com.cn，点击开始试用

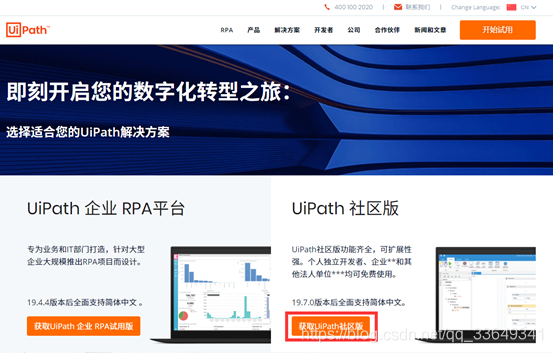

2、选择获取UiPath社区版

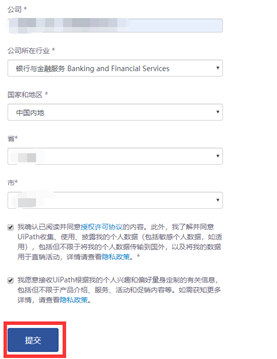

3、写姓、名、电子邮箱地址、专业领域、职位、公司、公司所在行业、国家和地区，勾选同意协议，点击提交

注意：电子邮箱地址必须为企业邮箱，非企业邮箱可能会收不到邮件

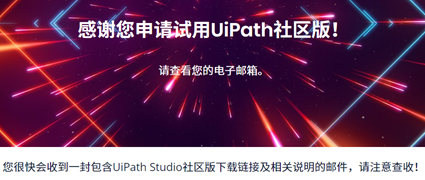

4、提交成功之后，将会往上一步填写的企业邮箱发送一个下载链接



5、过几分钟之后查看邮件下载即可

二、UiPath安装

1、双击UiPathStudioSetup_X.exe安装文件

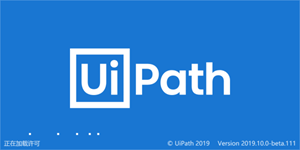

2、将进行安装等待中

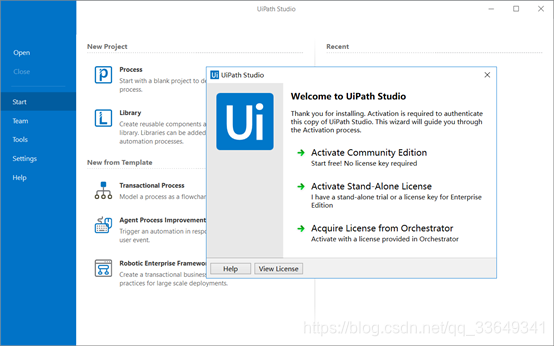

3、安装完成后进入激活界面

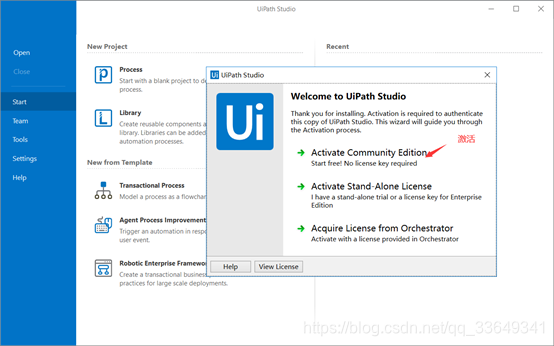

4.选择Activate Community Edition 激活

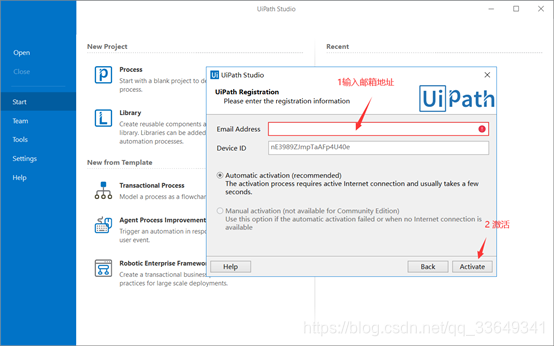

5.输入邮箱地址后即可激活

1.2UiPath第一个案例Hello World！

1、弹出框Hello World

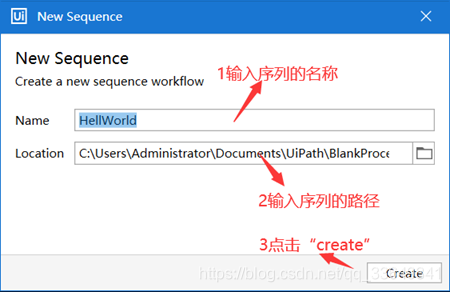

在弹出的窗口中创建序列

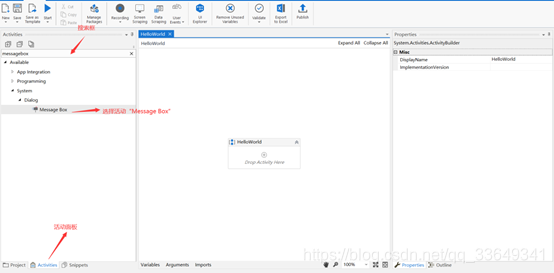

在新建的序列中，在搜索框中输入“Message Box”,Studio自动搜索出结果。

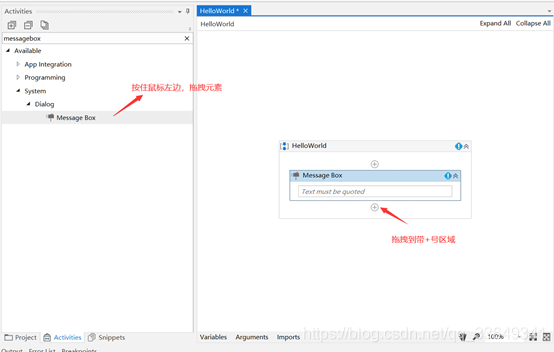

选中“Message Box”，然后拖拽到界面带+号区域。

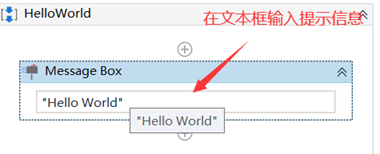

在文本框输入要弹出的提示信息，记得带引号。

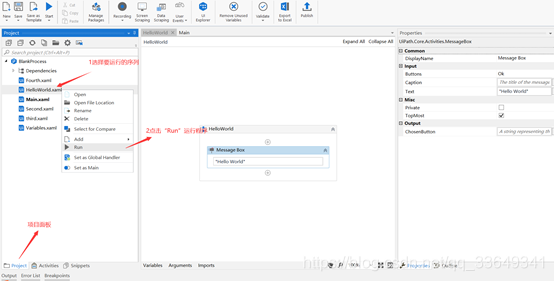

输入提示信息以后，运行程序



运行结果如下

1.3UiPath变量介绍和使用

1 变量

变量主要用于存储数据，它在RPA中扮演重要的数据传递角色，是RPA编程不可或缺的一部分。它包括变量名称和变量的值，变量的值支持多种数据类型，包括从通用值，文本，数字，数据表，时间和日期，UiElement到任何.Net变量类型

2 变量类型

字符串类型：用于存储任意类型的信息。

注意：UiPath中的所有字符串都必须放在引号之间。

布尔型类型：用于存储true或者false变量，主要用于判断做出决策，从而更好的控制流程。

整数变量：主要用于存储数字信息。主要用于执行方程式后者比较，传递重要数据。

数组变量：主要存储相同类型的多个值。

日期时间变量：用于存储有关任何日期和时间的信息

数据表变量：用于存储二维数据结构的DataTable数据，具有行和列的属性。

通用值变量：GenericValue变量是一种变量，可以存储任何类型的数据，包括文本，数字，日期和数组，并且是UiPath Studio特有的。

注意: GenericValue变量的自动转换机制可能转换不正确

队列变量：用于存储一个从项目容器（队列）中提取的项目。通常，出于在各种情况下进一步使用队列项目的目的而进行提取

3 变量应用

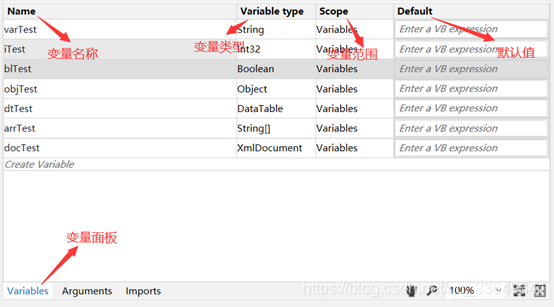

变量名称:一般变量名称的前缀带类型的简写，如字符串变量前缀带str，整数变量前缀带i，格式为：类型的简写+变量属性或者动作。

变量类型：string是字符串类型，int32整数类型，boolean为布尔型，object为对象类型即通用类型，datatable为数据表变量，string[]是字符串数组。XmlDoucument为.Net支持的数据类型。

变量范围：变量可用的区域，例如特定活动。默认情况下，它们在整个项目中都可用。

默认值：变量的默认值。如果此字段为空，则变量将使用其类型的默认值进行初始化。例如，对于Int32，默认值为0。
请注意，无论Studio界面语言如何，变量的默认值都必须以英语提供。

实例一(字符串类型)

1.新建一个序列

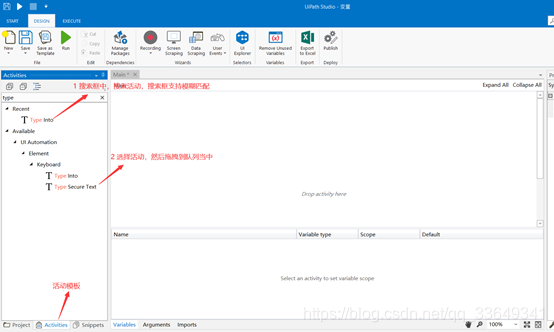

2.添加一个活动

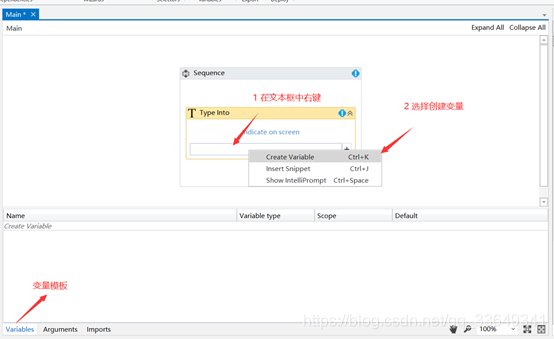

3.创建变量

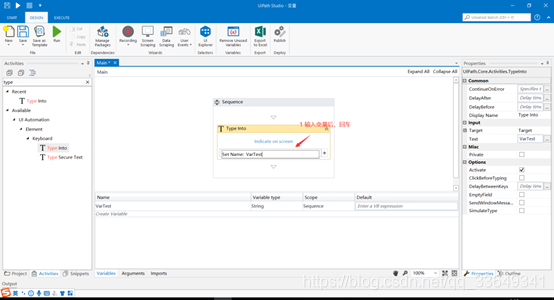

4.输入变量名后，回车

变量将在变量面板中显示，支持修改变量的类型和变量的范围

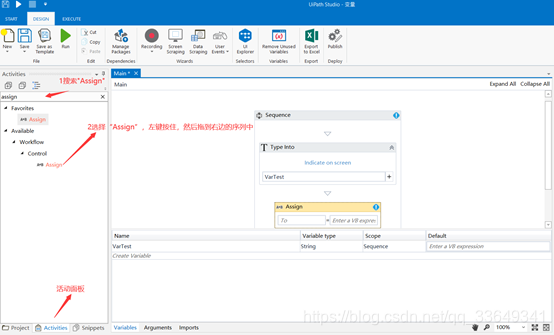

5.添加活动“Assign”到序列中

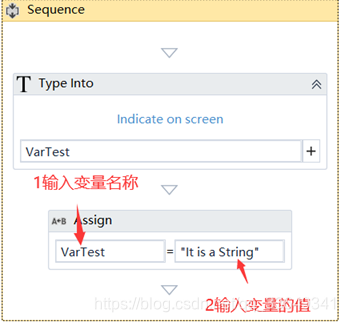

6.设置变量的值

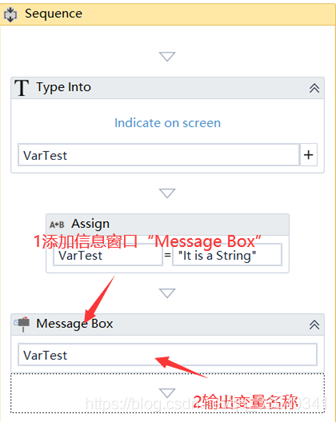

7.同样的方法，添加活动“Message  Box”到序列中


8.按F5。执行自动化。显示结果如下：

实例二（布尔类型）

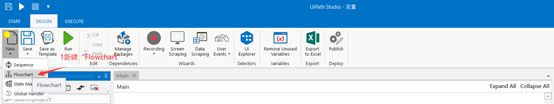

1.新建一个流程图

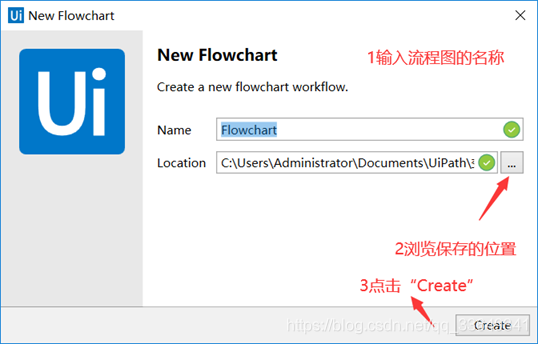

2.输入流程名称和保存的位置

3.在流程图中添加一个“Input Dialog”

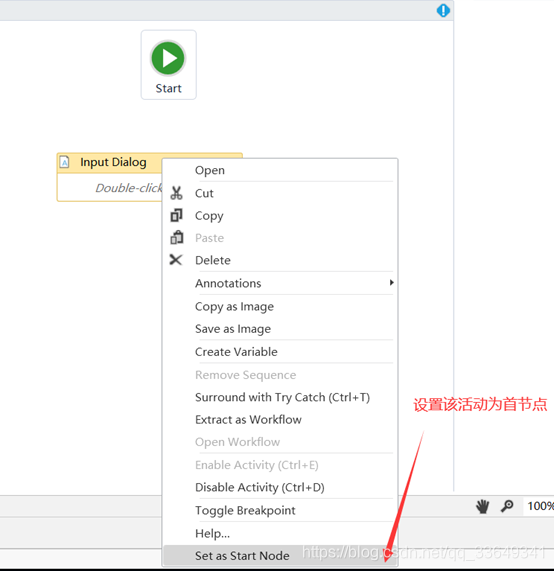

设置该节点为首节点

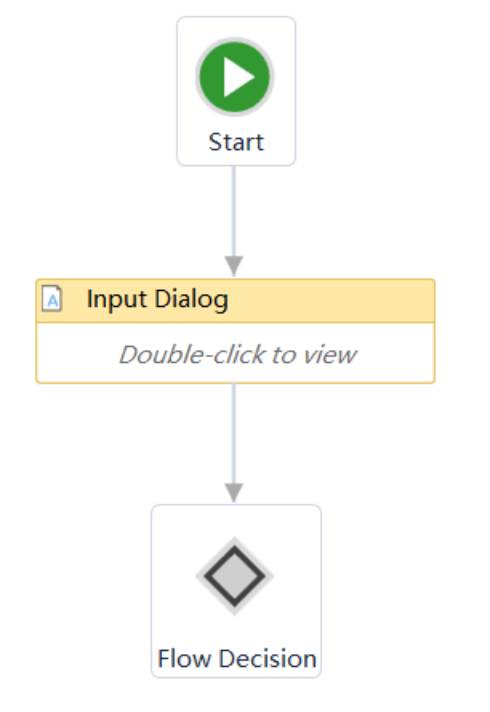

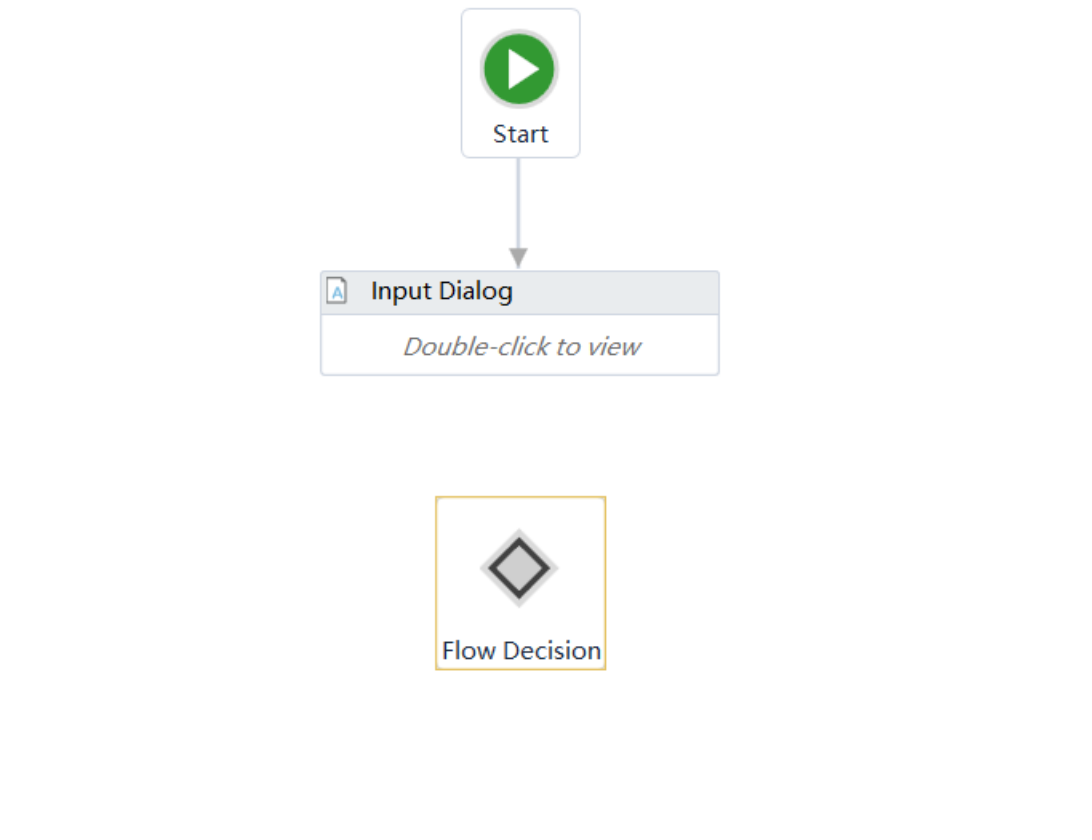

2  同样的方法，添加“Flow Decision”到界面

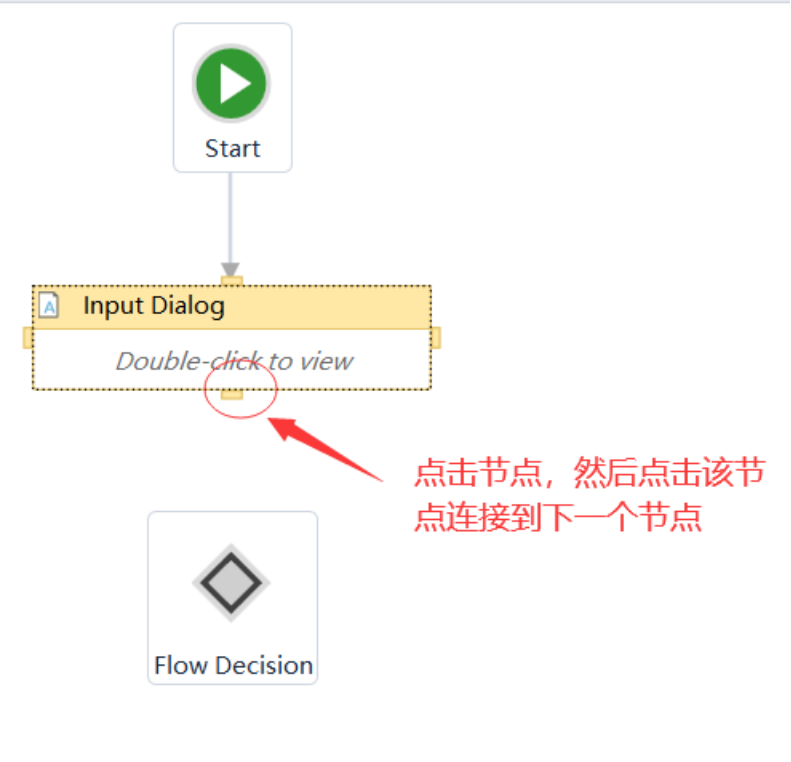

3  连接节点

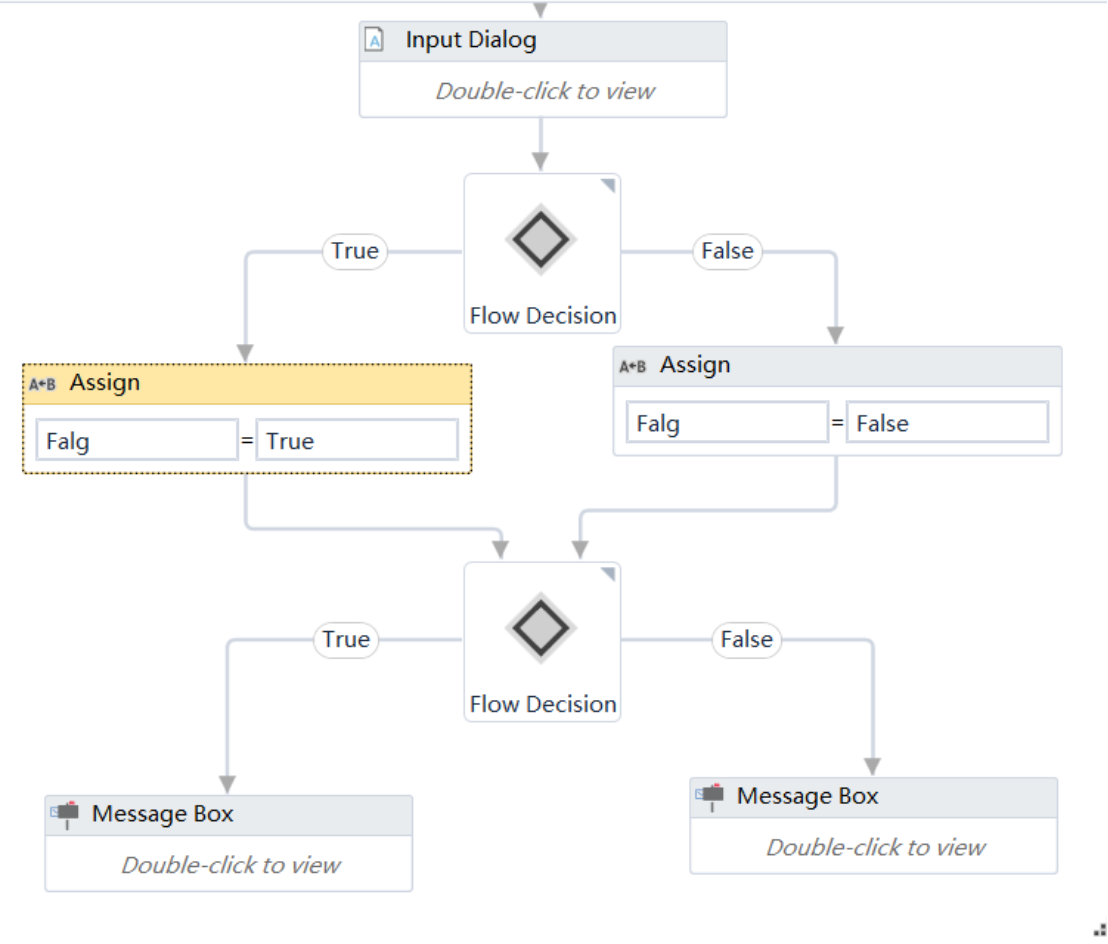

4同样的方法添加两个“Assign”活动、一个“Flow Decision”和两个“Messge Box”，结果示意图如下









左边的”Message Box”,输入“It is a odd number”,

右边的“Message Box”,输入“It is a even number”

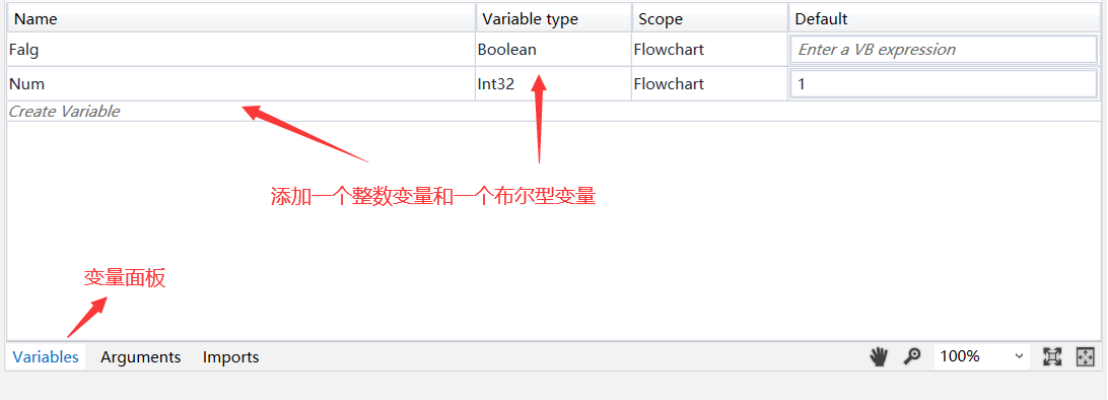

5 在 “变量面板”添加布尔型变量Falg和整数变量Num

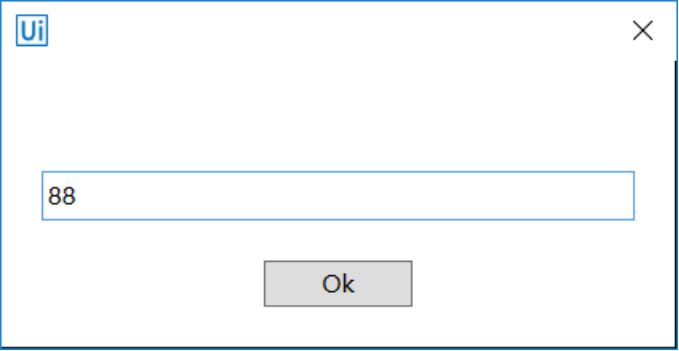

6 在“Input Dialog”在输入对话框中，赋值变量Num

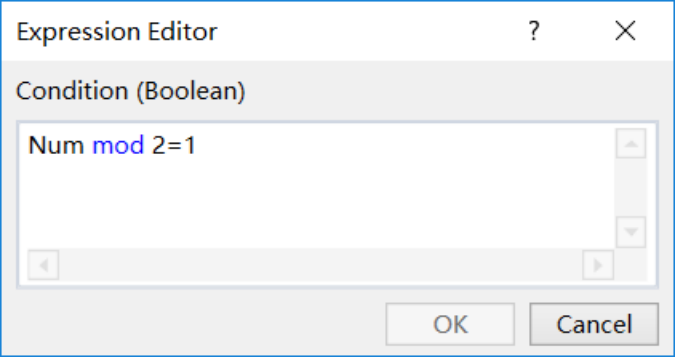

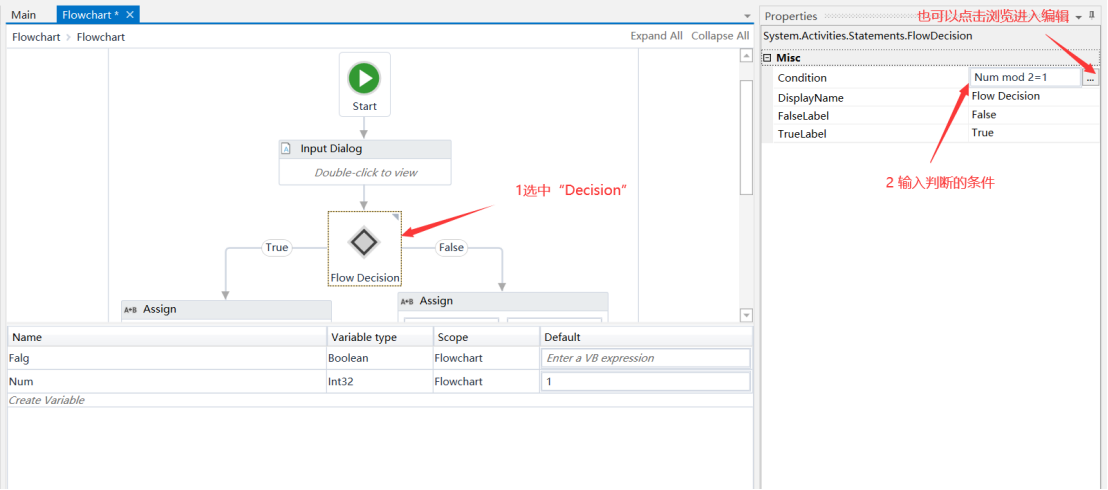

7 在“Flow Decision”,增加判断流程跳转的条件







浏览进入表达式编辑器，编辑完成，点击“OK”确认。

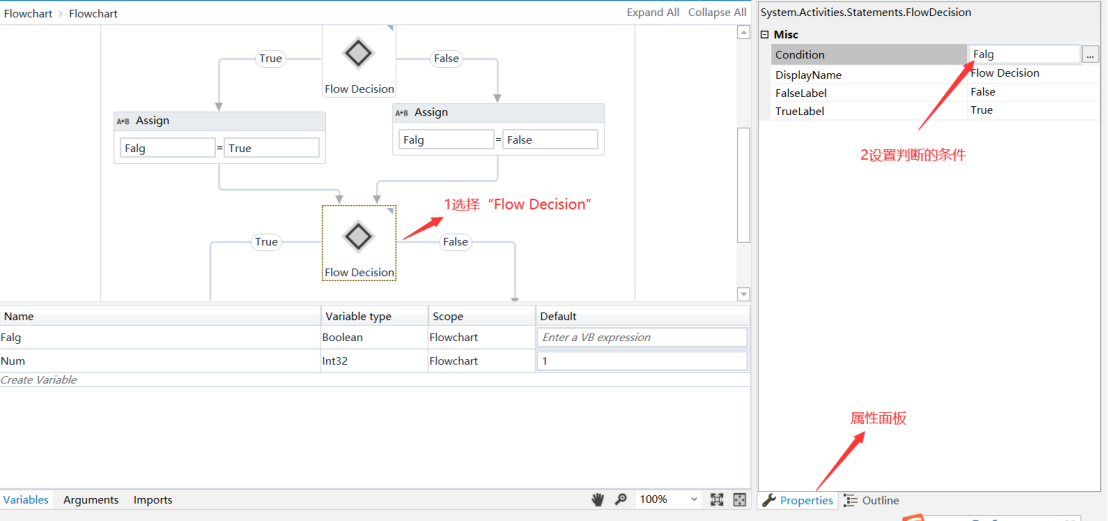

同样的方法赋值第二个“Flow Decision”，判断的条件是布尔型变量Falg

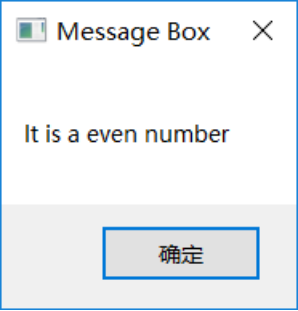

9运行结果













实例三（整数型）

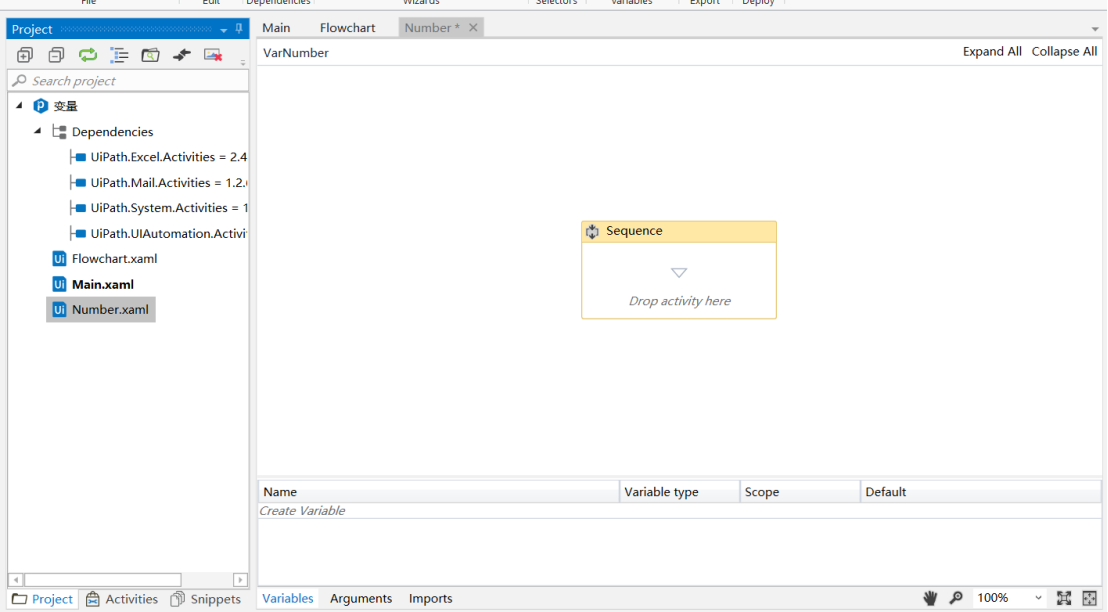

1创建一个空序列

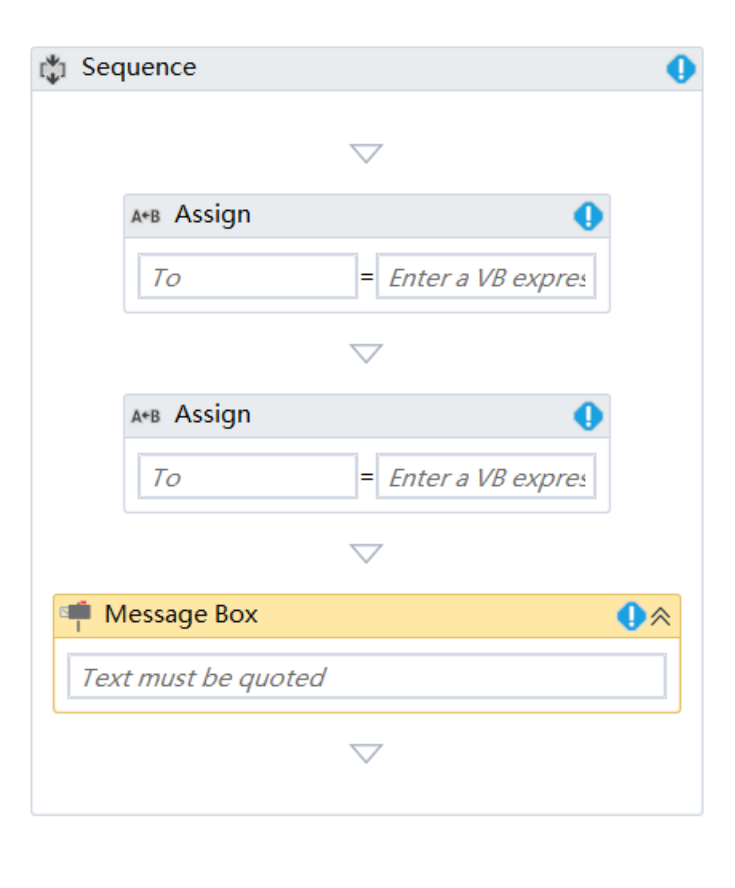

2增加两个“Assign”和一个“Message Box”到界面上，如下图

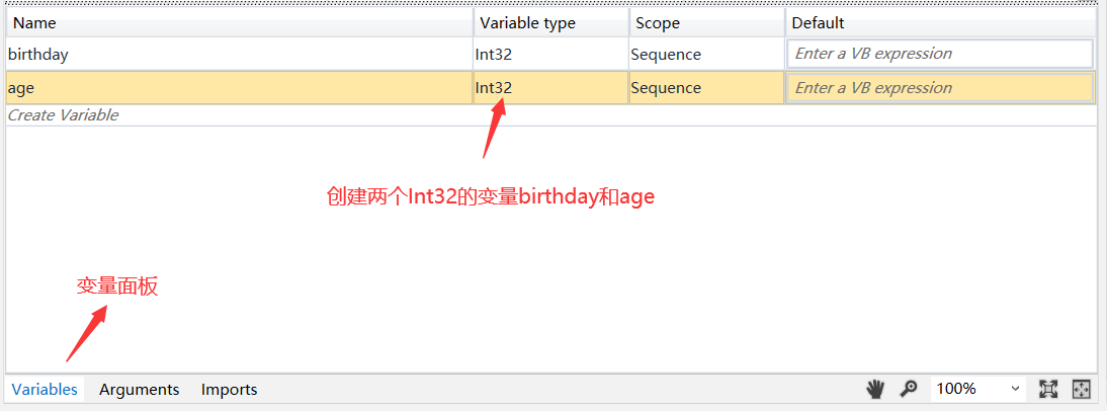

3在变量面板中，添加两个Int32的变量









4给变量birthday和age 赋值。

字符串连接用“+”，非字符串的变量必须调用ToString()转换成字符串才能连接。

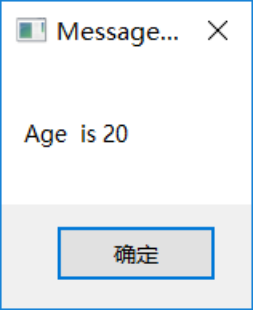

5运行结果如下







实例四（数组）

1创建一个新序列

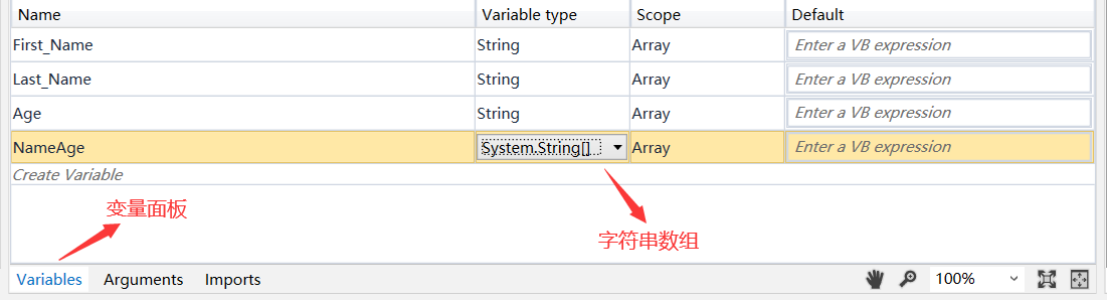

2创建三个字符串变量FirstName，LastName，Age和字符串变量数组NameAge

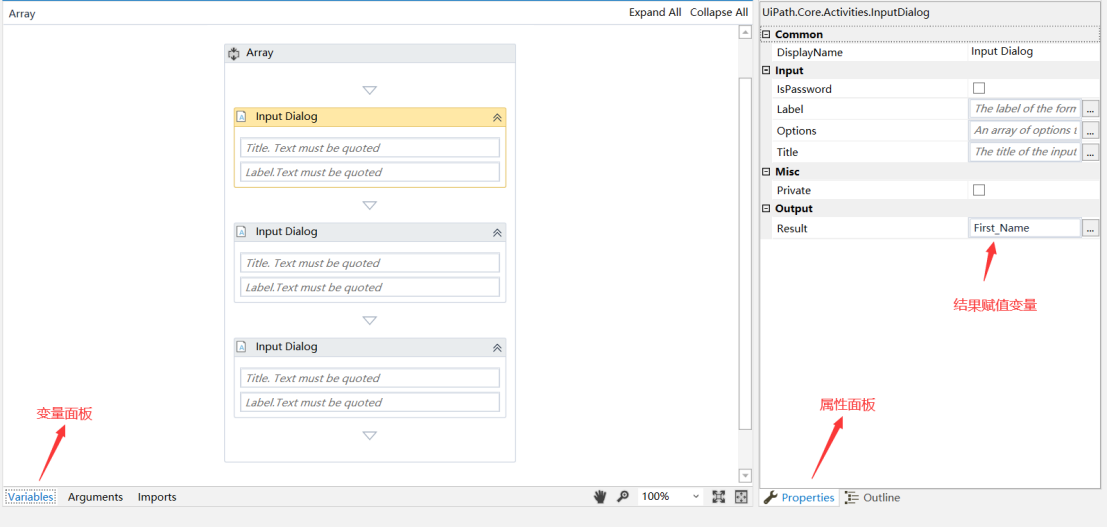

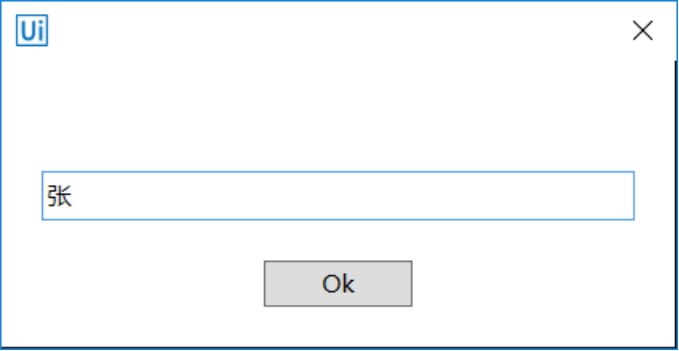

3添加三个“Input Dialog”分别赋值三个字符串变量First_Name,Last_Name,Age

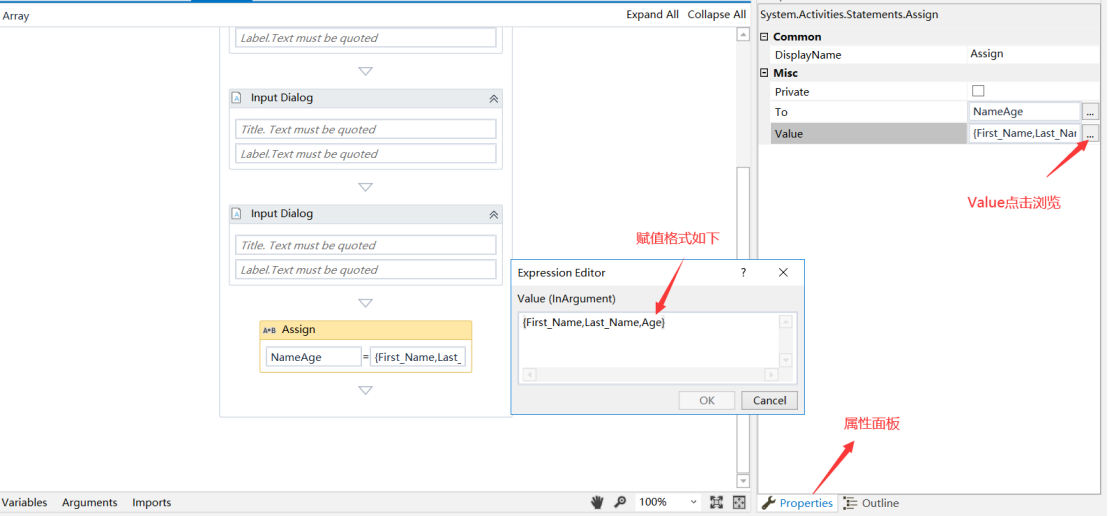

4添加”Assign”活动，然后赋值给NameAge

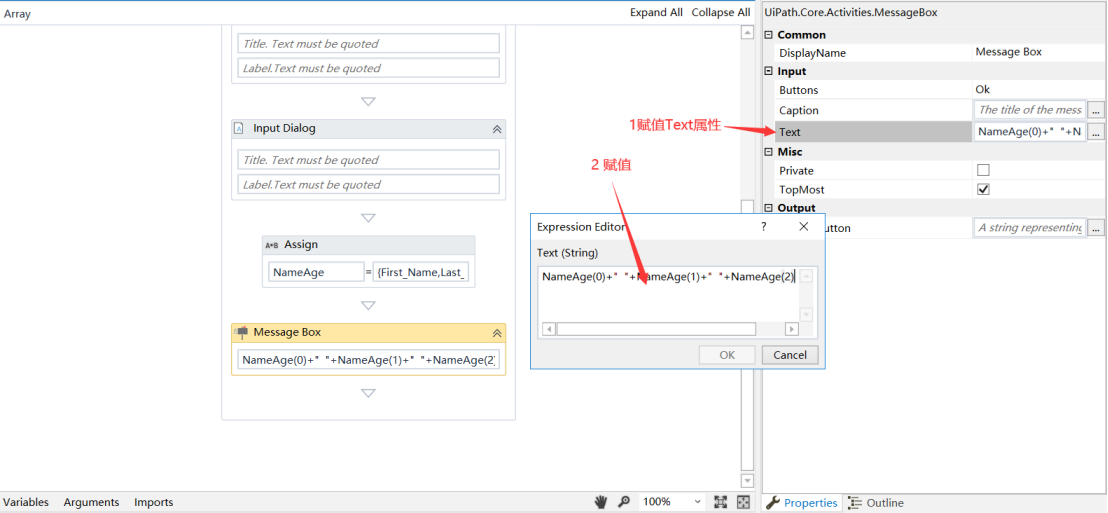

5增加一个“Message Box”，把NameAge信息显示出来。NameAge变量的位置从0开始。

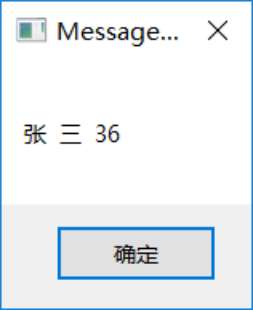

6运行结果如下

























实例五（日期时间型）

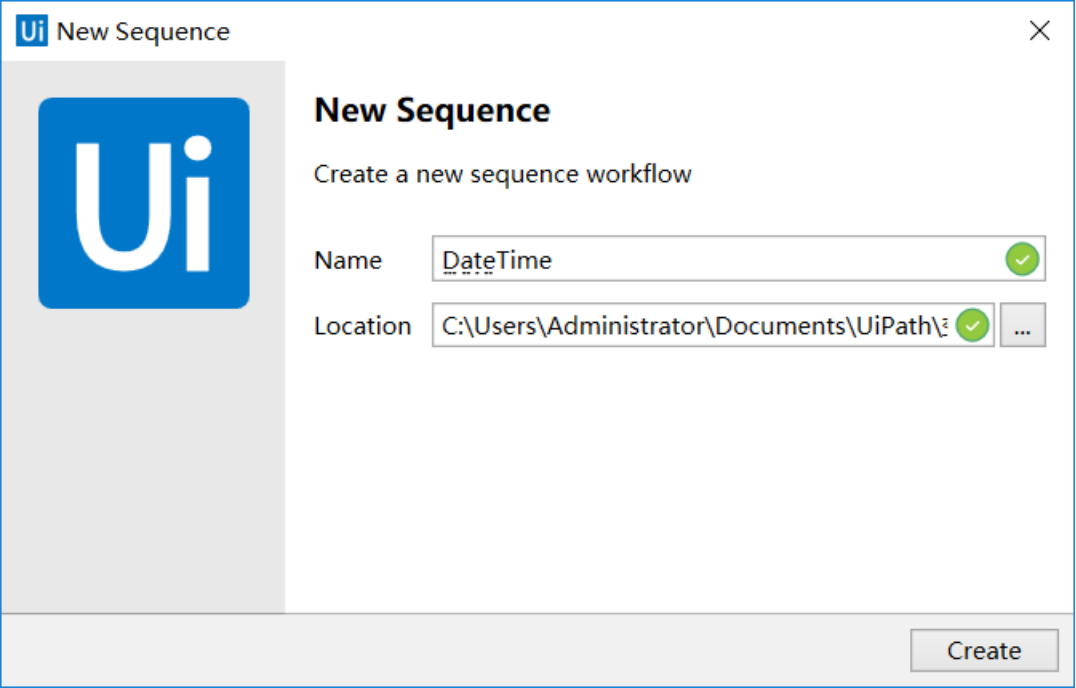

1创建一个序列

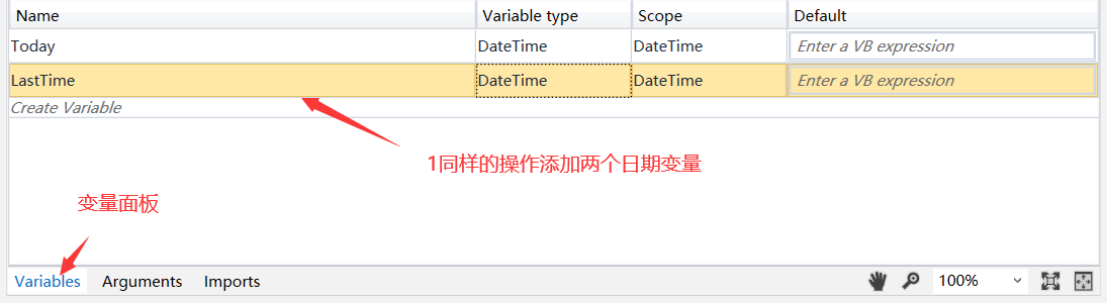

2添加两个日期变量Today和LastTime

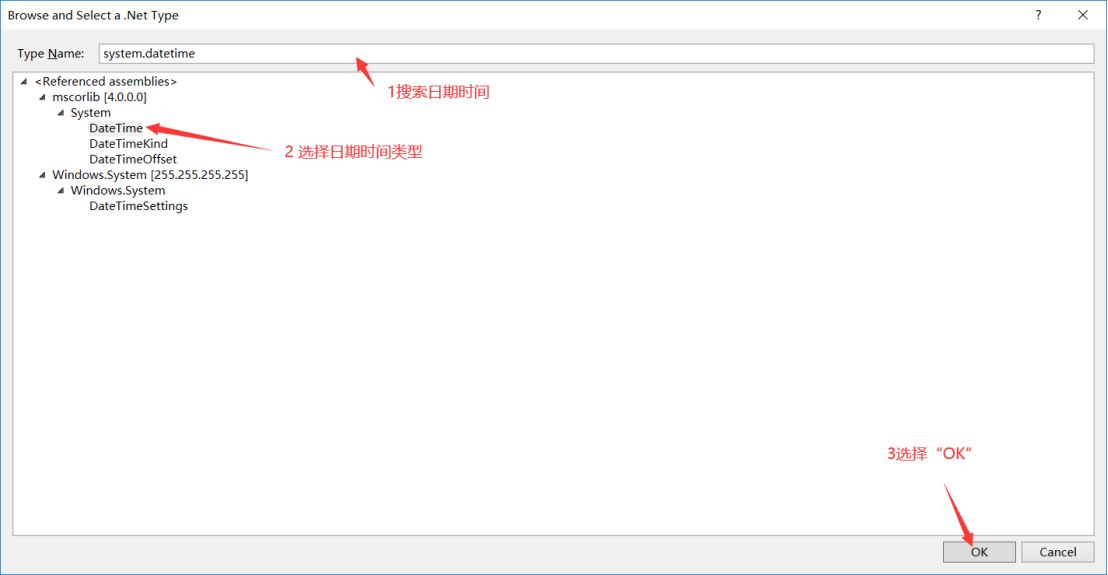

搜索“System DateTime”







添加成功后，效果如下







同样的方法添加一个“TimeSpan”

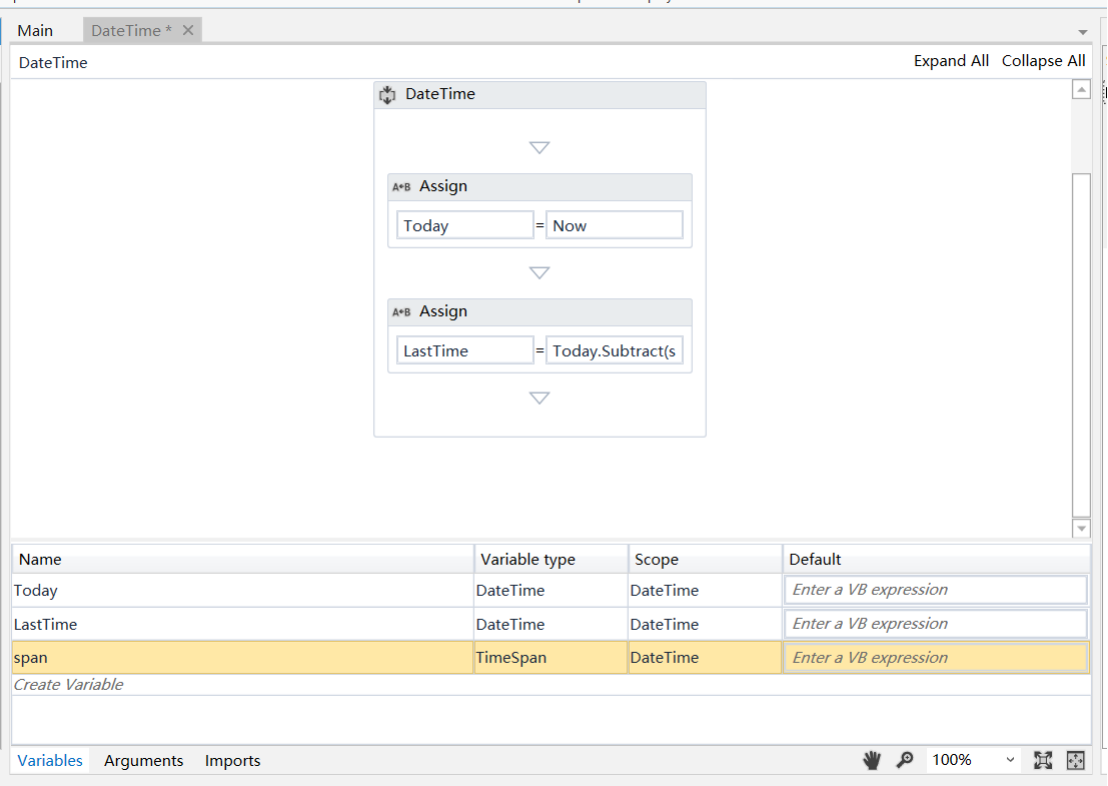

3在序列中添加两个“Assign”,并给变量赋值。







Today赋值Now，LastTime赋值Today.subtract(span)

4添加一个“Excel Application Scope”

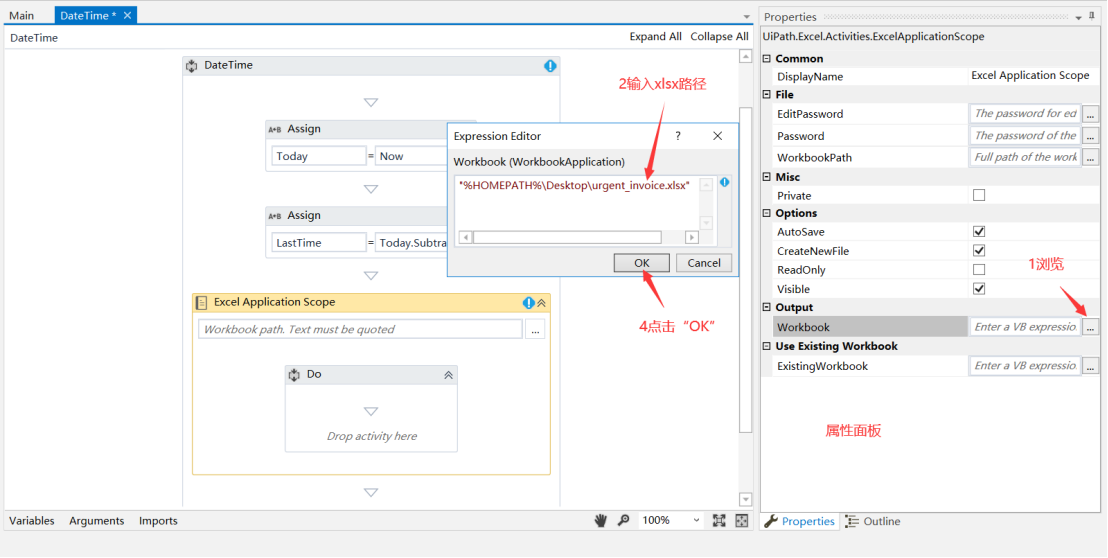

5在“Excel Application Scope”的属性面板设置workbook的路径，如果不存在将自动创建。







6在“Workbook”中添加“Write Cell”，并将LastTime赋值到“Write Cell”中







注意：LastTime要转换成字符串输出

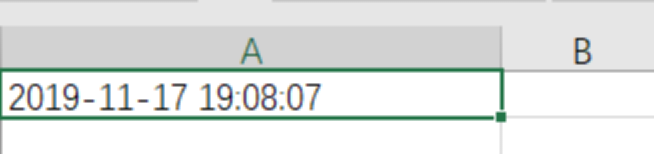

7F5运行，结果如下







实例五（数据表变量）

1添加一个序列

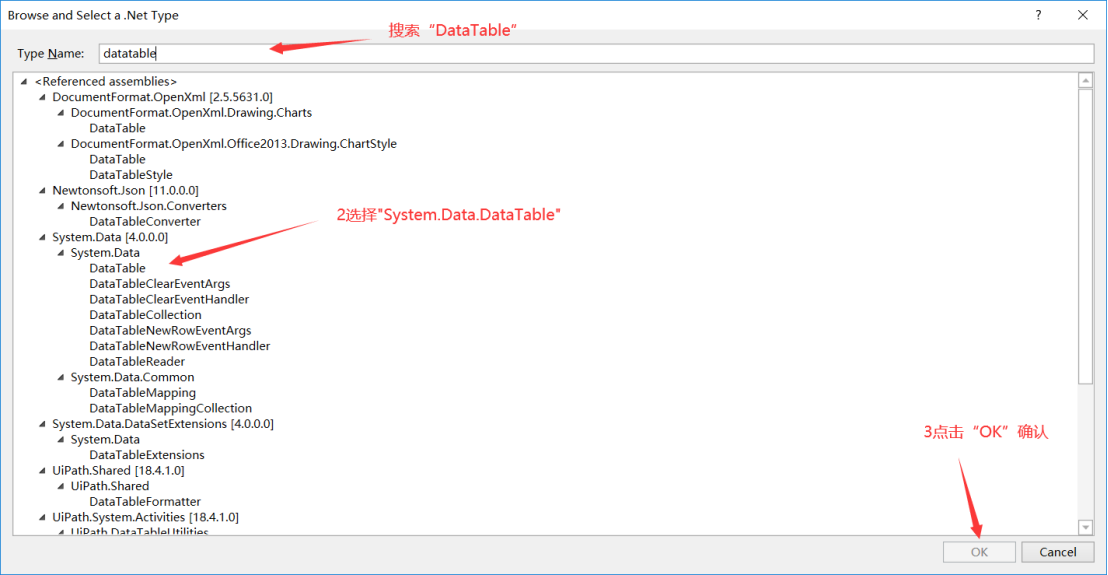

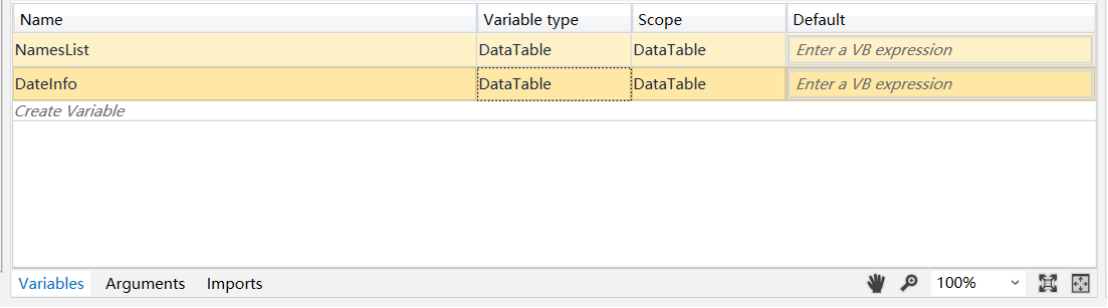

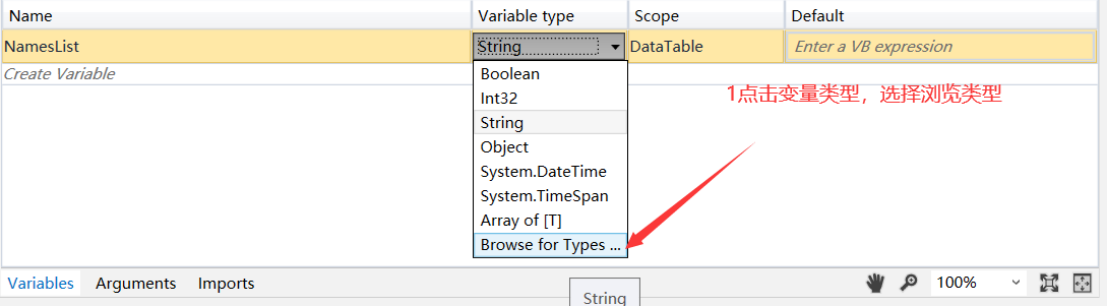

2添加两个DataTable变量NamesList和DateInfo













添加完成后，效果如下

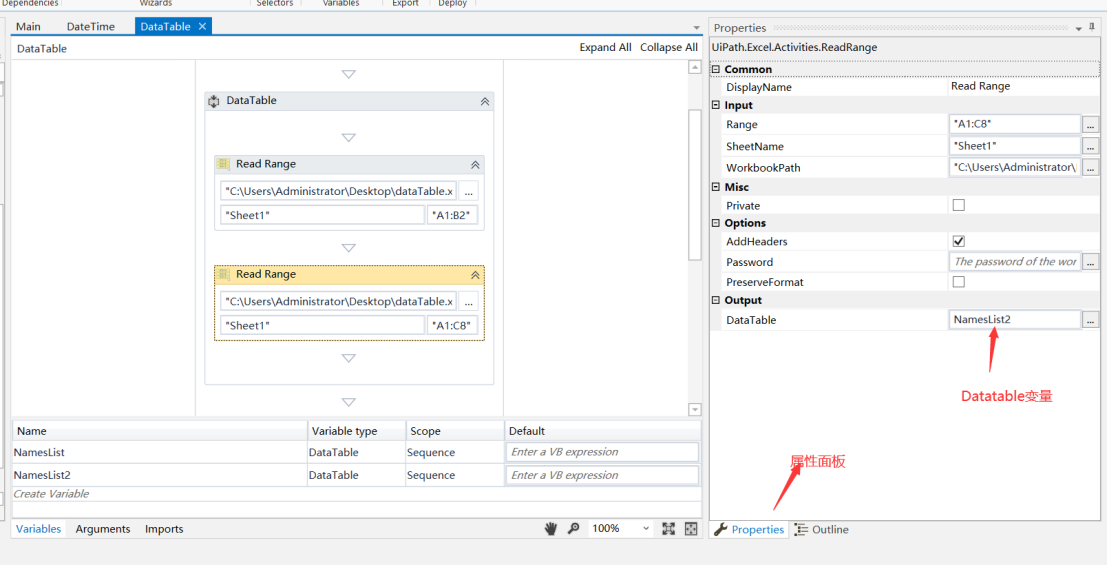

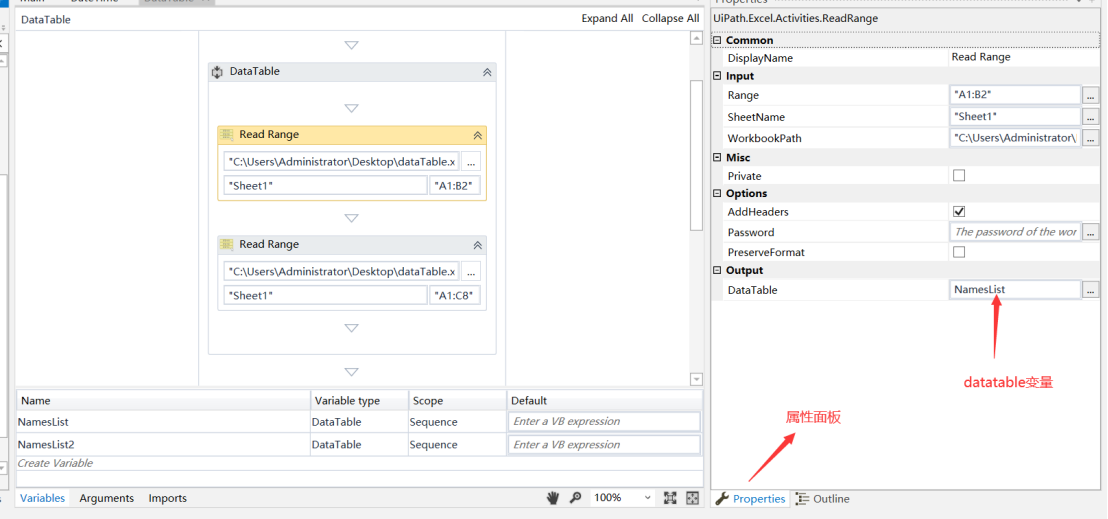

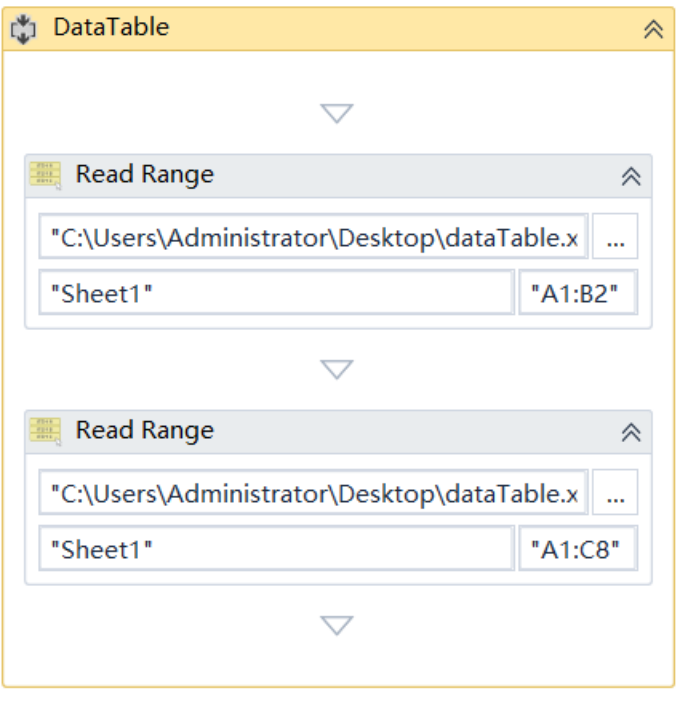

3添加两个活动“Read Range”到序列中，同时它们的“OutPut”分别赋值两个DataTable变量

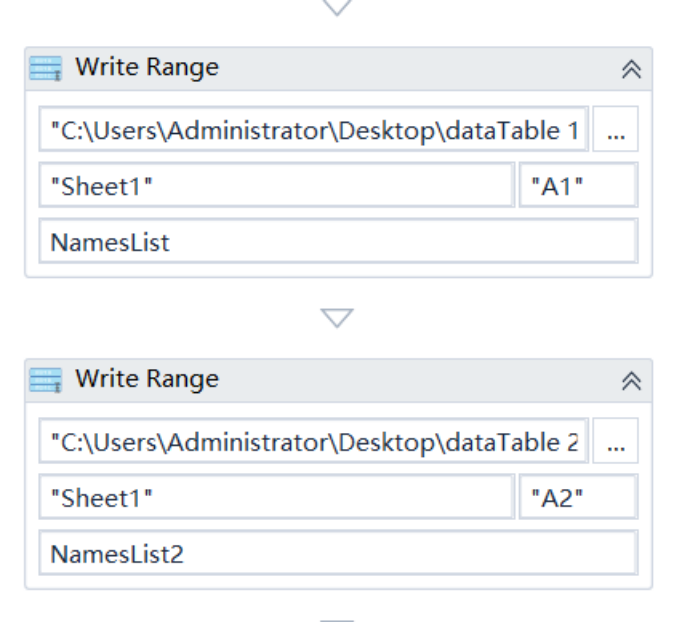

4外面的框添加两个“Write Range”，效果如下

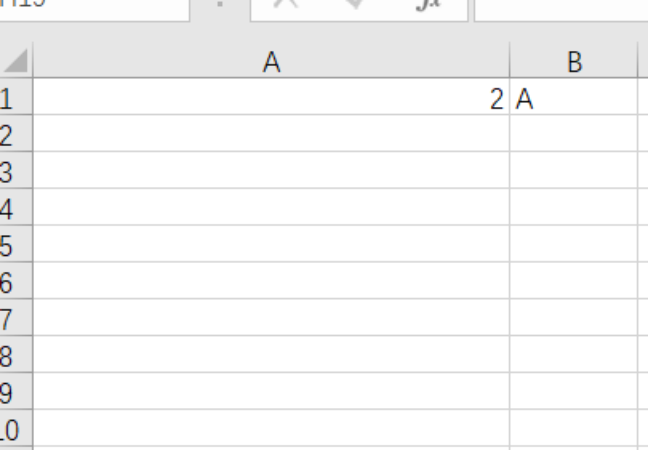

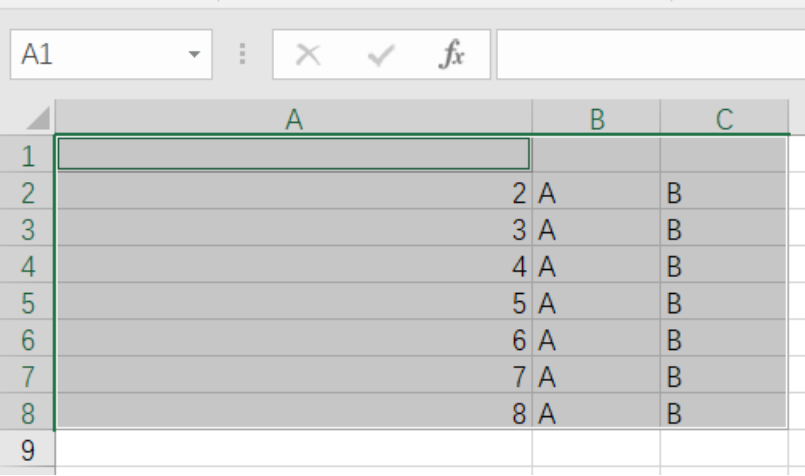

5按F5运行，运行结果如下













1.4 UiPath参数介绍和使用

一、参数介绍
用于将数据从一个项目传递到另一个项目。在全局意义上，它们类似于变量，因为它们动态地存储数据并传递给它。变量在活动之间传递数据，而参数在自动化之间传递数据。因此，它们使你能够一次又一次地重用自动化。
UiPath Studio 支持大量的参数类型，这些参数类型与变量的类型一致 。因此，您可以创建泛型值、字符串、布尔值、对象、数组或DataTable 参数，还可以浏览 .NET 类型，就像在变量情况下一样。
此外，参数有指定的传递方向 (In, Out, In/Out, Property) ，它告诉应用程序存储在它们中的信息应该放在哪里。
二、创建参数
创建参数的方法有两种，一种是在活动中，另外一种是参数面板里。在活动中创建参数实例如下:
1、将活动的元素拖到新建的序列或者流程图中

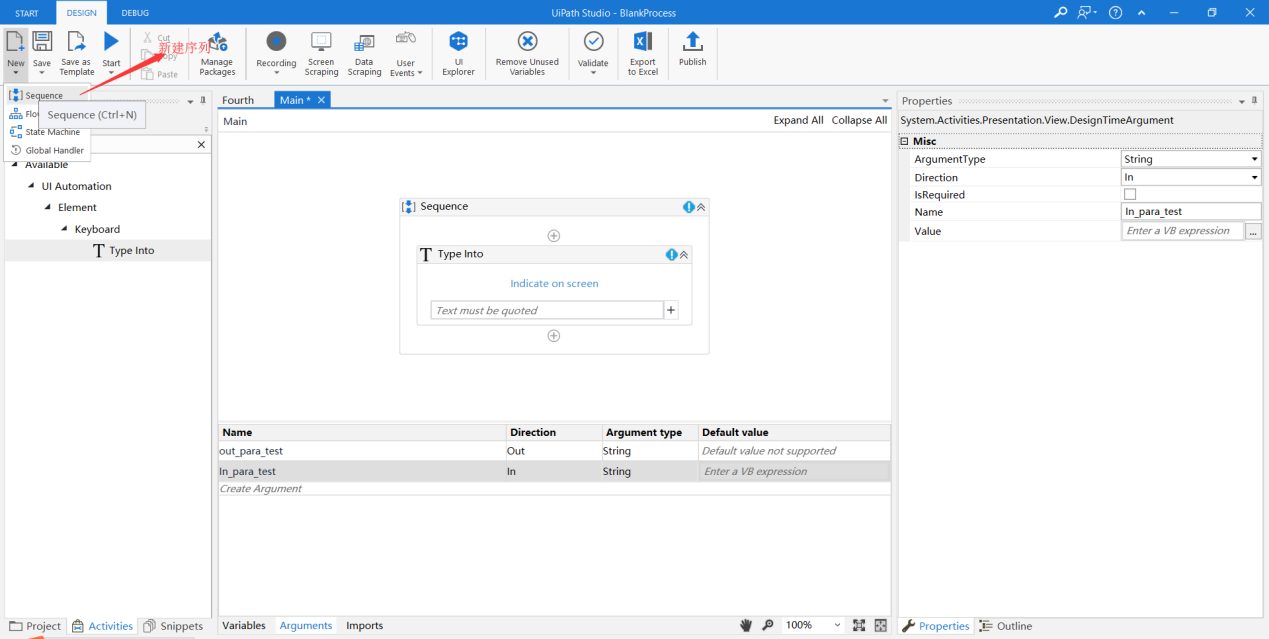

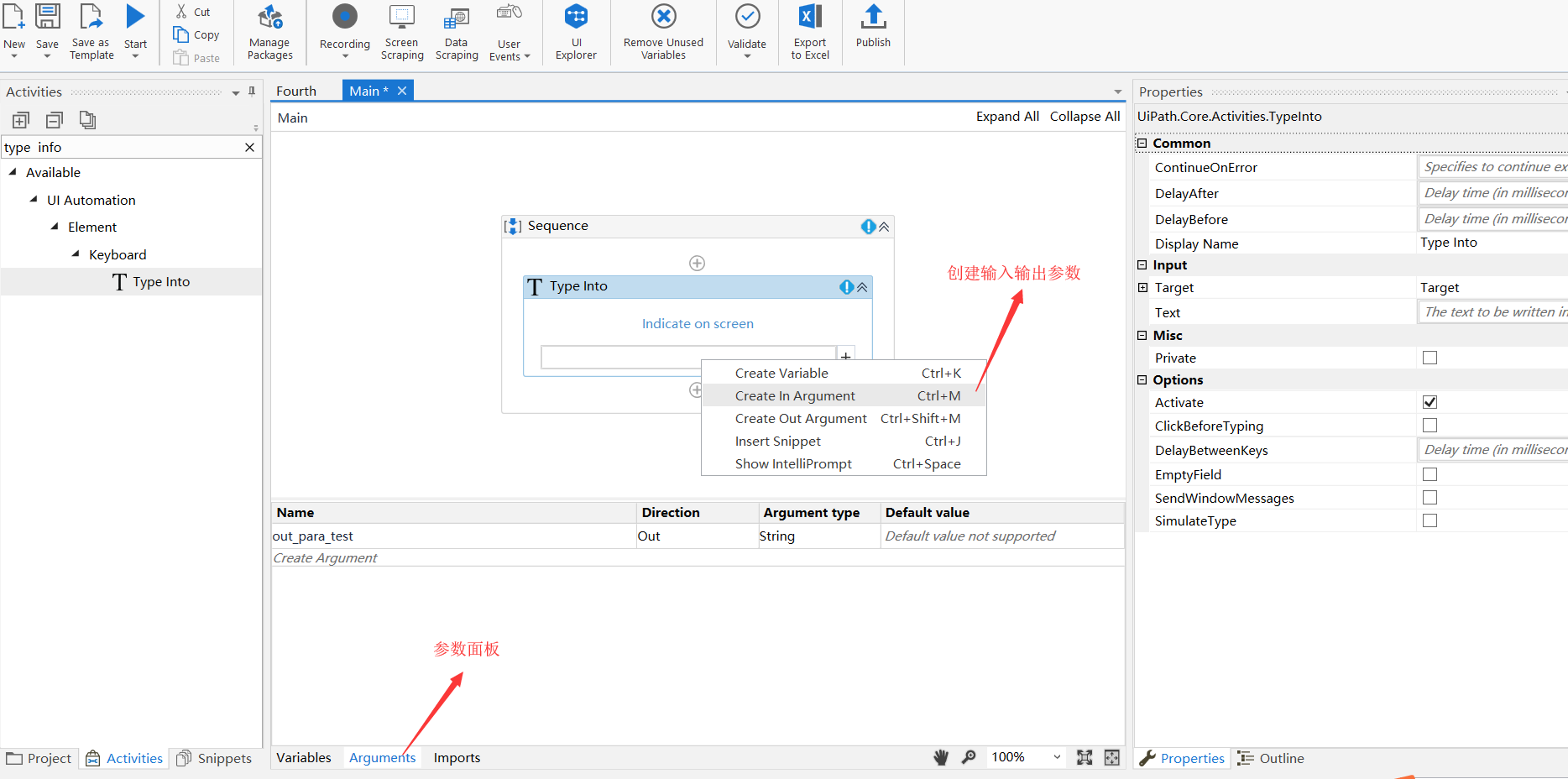

2、拖拽一个活动元素到带+号的区域，然后找到文本输入区域，右键选择“创建输入参数（快捷键Ctrl+M）”或者“创建输出参数（快捷键Ctrl+M）”



输入参数名称后回车，将在参数面板看到你添加参数信息。添加后可以在参数面板，修改参数方向、参数类型、默认值信息。
注意：为了区分参数类型，一般在参数名称加前缀“in_”or“out_”.

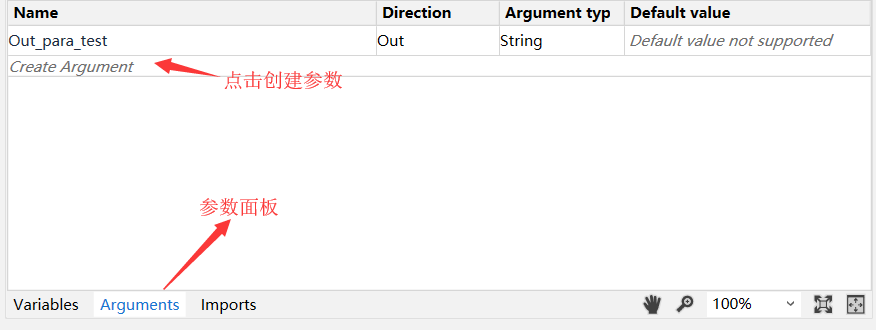

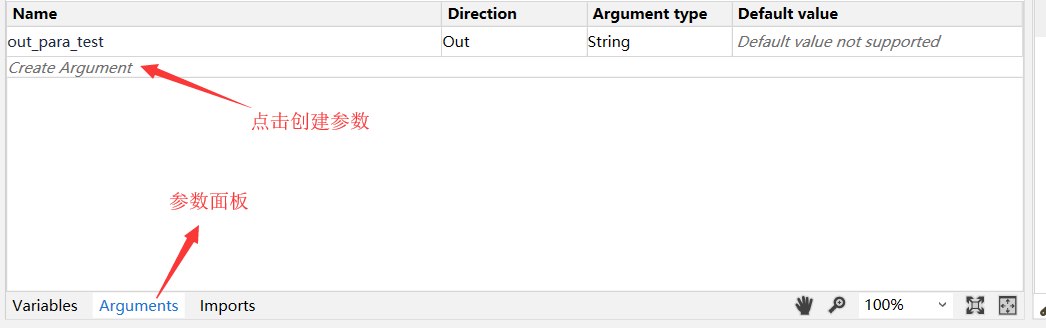

3、在参数面板添加参数：
点击“创建参数”，输入参数名称、方向、参数类型和默认值。

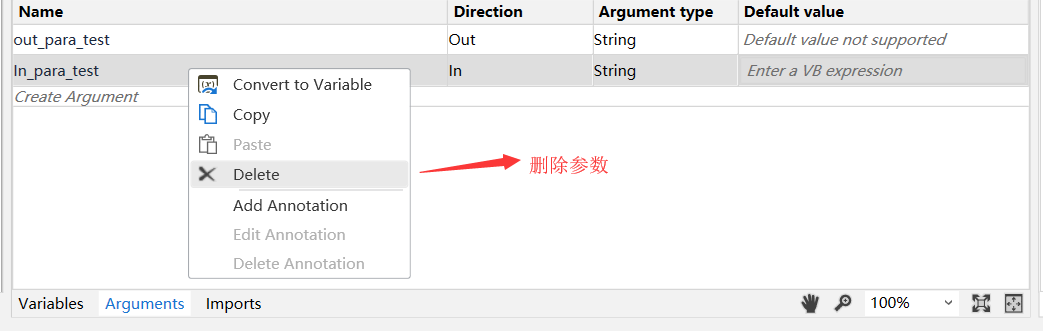

4、删除参数，我们只需要在参数面板中选取要删除的参数，右键选中”删除(D)”



三、使用参数

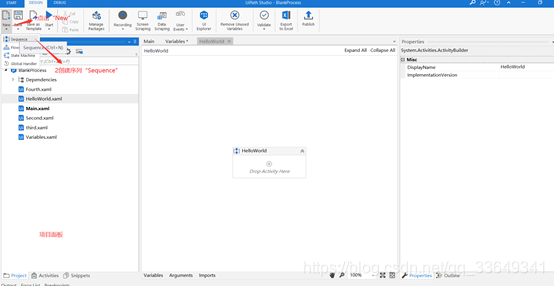

1、新建一个序列，点击“New”，选择“Sequence”。

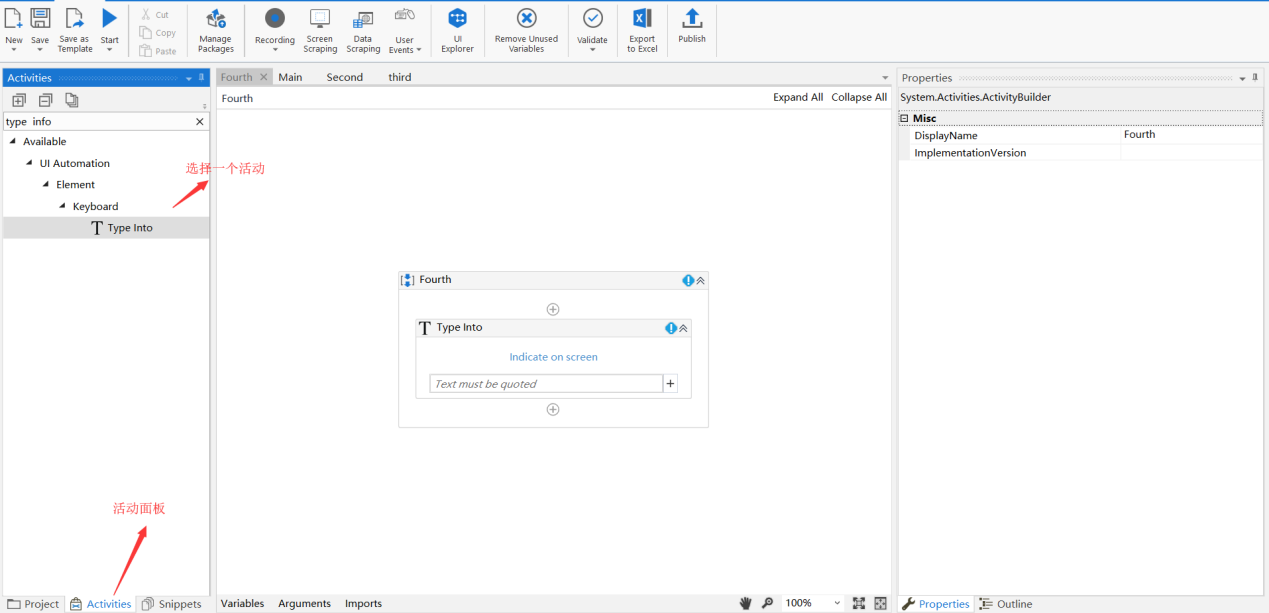

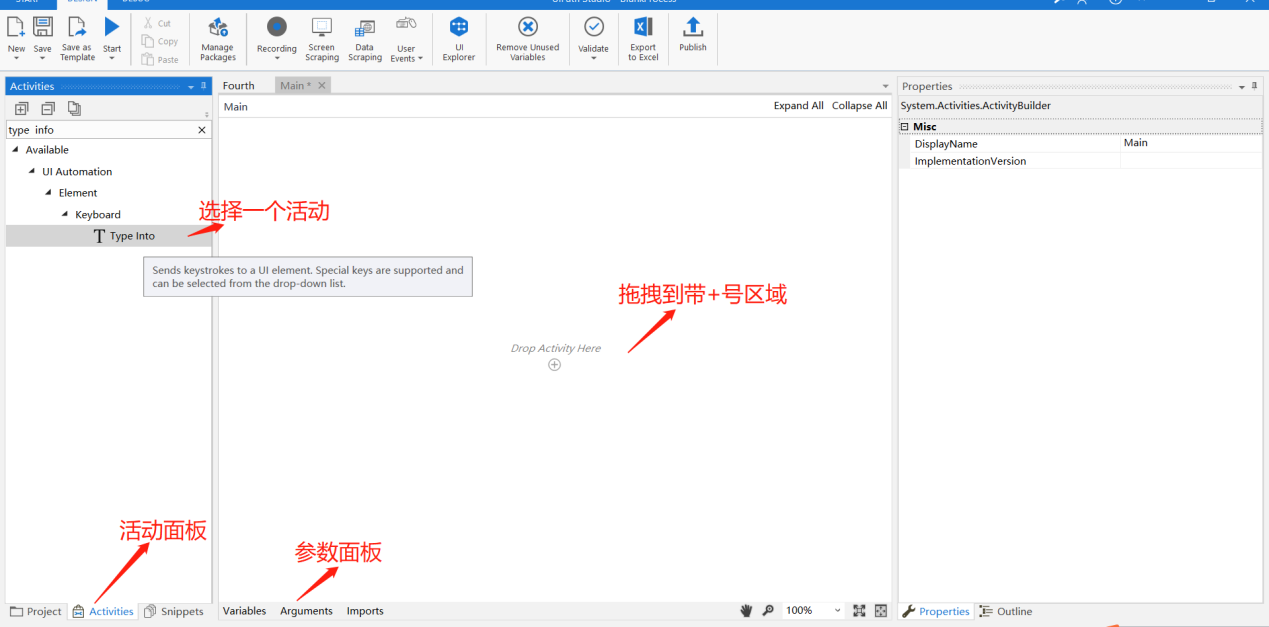

2、添加一个活动，选择一个活动拖到序列中。

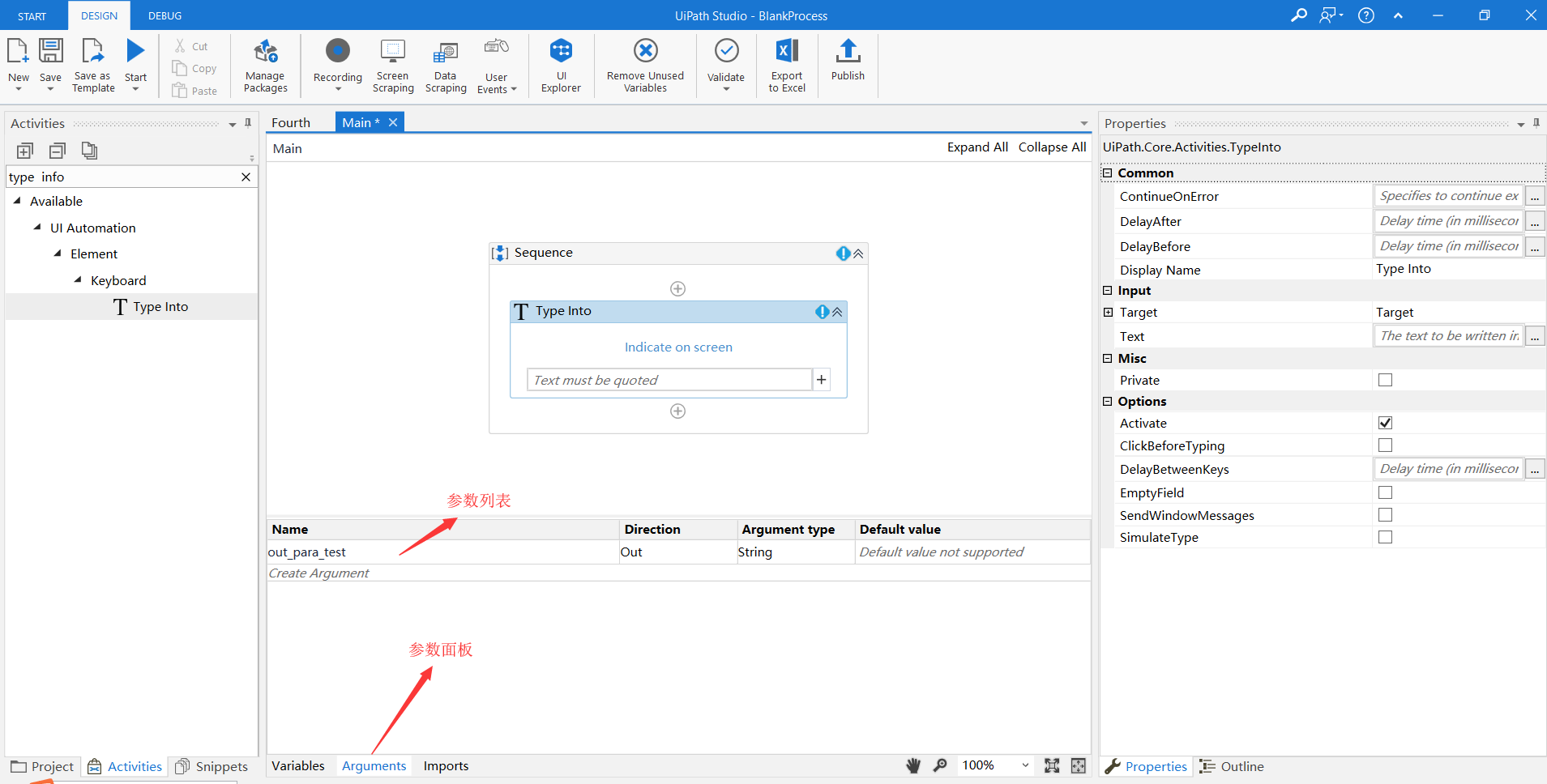

3、新建一个参数，参数方向是输出，参数类型为字符串型。
添加调用给参数赋值。

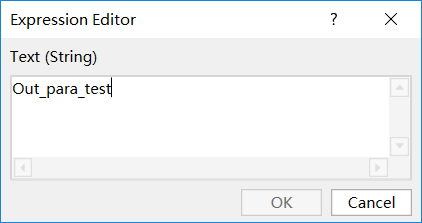

4、在刚刚拖拽进来的活动，找到“属性面板”中的Text属性，添加“Out_para_test”参数。

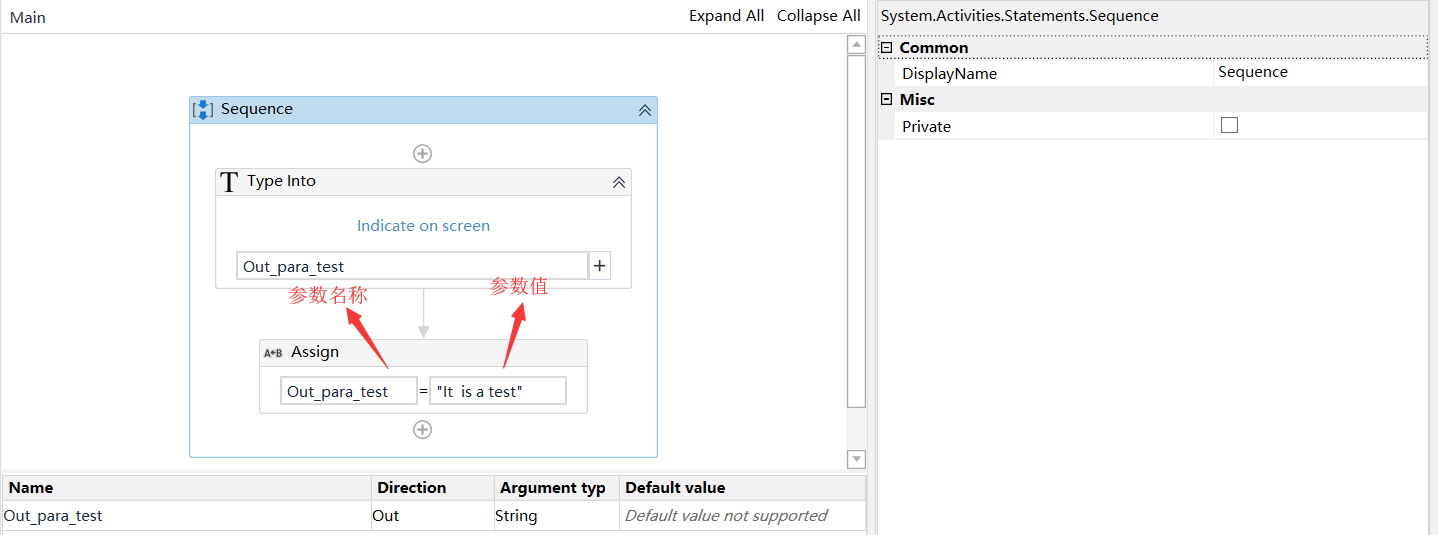

4、添加“”Assign”活动到序列中，然后在“To”文本框中输入参数的名称和参数的值。

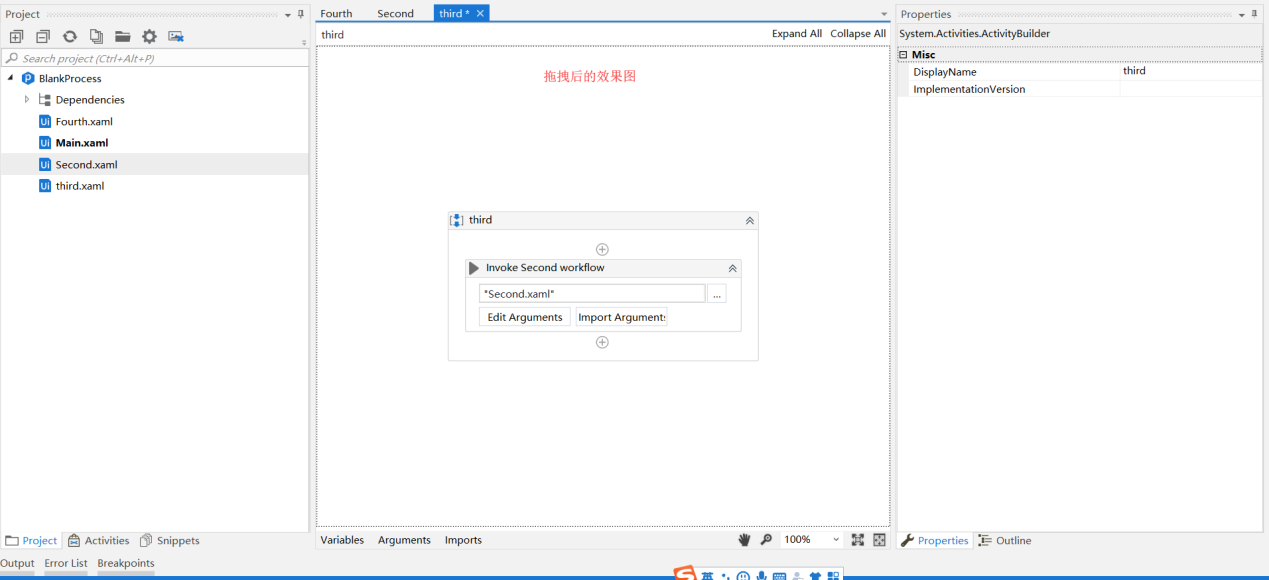

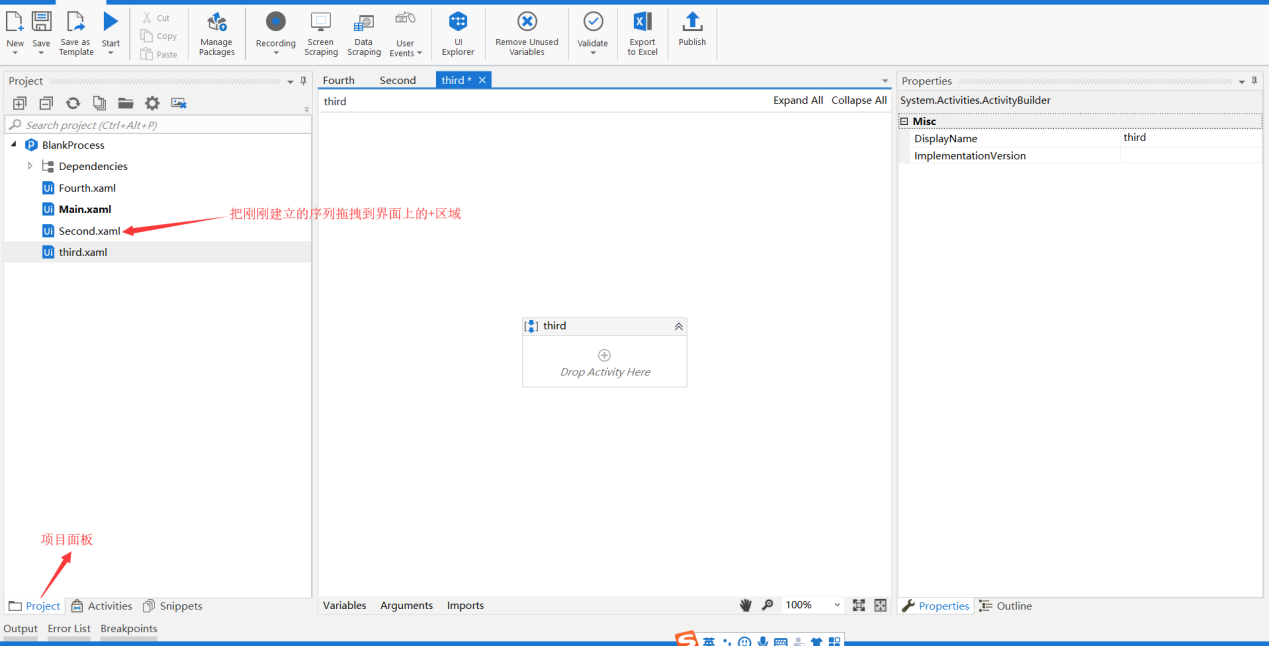

5、添加另外一个项目，添加一个空的序列，命名为“third.xaml”。在“工程面板”中把刚刚建好的序列(second.xaml)拖拽到界面上带“+”号区域。

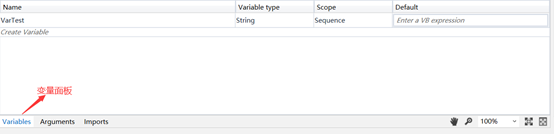

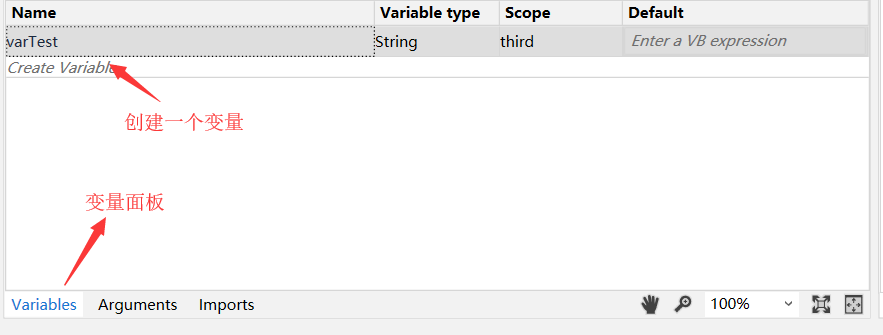

6、在变量面板添加一个新的变量“varTest"

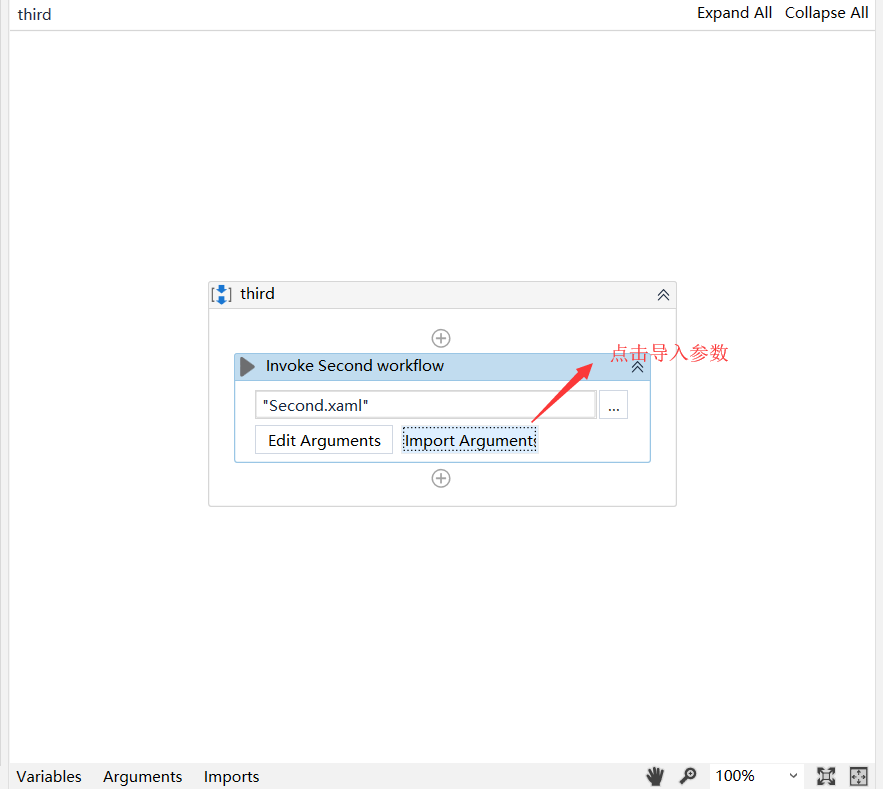

7、导入参数

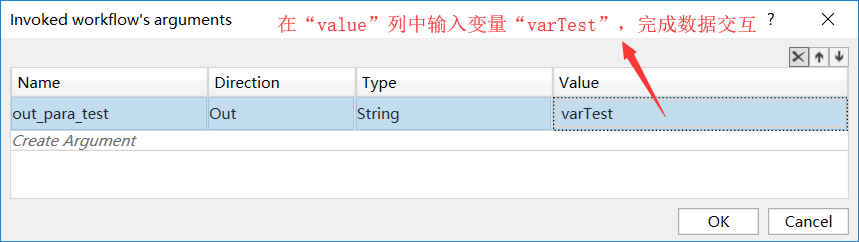

8、选择输出参数“out_para_test”,在“value”列中输入变量“varTest”,然后点击“OK”。



9、导入参数完成后，添加“Message Box”输出“varTest”，把参数显示出来。



10、点击运行，最终结果为






文章来源：http://www.rpazj.com
作者：RPA之家
