node-exporter PromQL语句分析

本篇文章分析下Grafana 1860使用的PromQL来加深下对PromQL语法的理解

docker-compose

docker-compose可以快速搭建实验环境.

• docker-compose.yaml

version: '3.2'
services:
  prometheus:
    image: prom/prometheus:latest
    container_name: prometheus
    ports:
    - 9090:9090
    command:
    - --config.file=/etc/prometheus/prometheus.yml
    volumes:
    - ./prom/prometheus.yml:/etc/prometheus/prometheus.yml:ro
  grafana:
    image: grafana/grafana-enterprise
    ports:
    - 3000:3000
  node_exporter:
    image: prom/node-exporter:latest
    container_name: node_exporter
    command:
      - '--path.rootfs=/host'
    network_mode: host
    pid: host
    restart: unless-stopped
    volumes:
      - '/:/host:ro,rslave'

node_exporter docker: https://github.com/prometheus/node_exporter.git

• /prom/prometheus.yml

scrape_configs:
- job_name: prom
  scrape_interval: 5s
  static_configs:
  - targets:
    - localhost:9090
- job_name: node_exporter
  scrape_interval: 5s
  static_configs:
  - targets:
    - 192.168.10.64:9100

运行下面命令启动：

docker-compose up -d

样例

可用内存百分比

100 - ((node_memory_MemAvailable_bytes{instance="$node",job="$job"} * 100) /
        node_memory_MemTotal_bytes{instance="$node",job="$job"})

可用内存百分比= 可用内存/内存总量

node_memory_MemAvailable_bytes{instance="$node",job="$job"} 代表每个job每个node的可用内存，这里node和job都是变量，属于指标项里的标签。

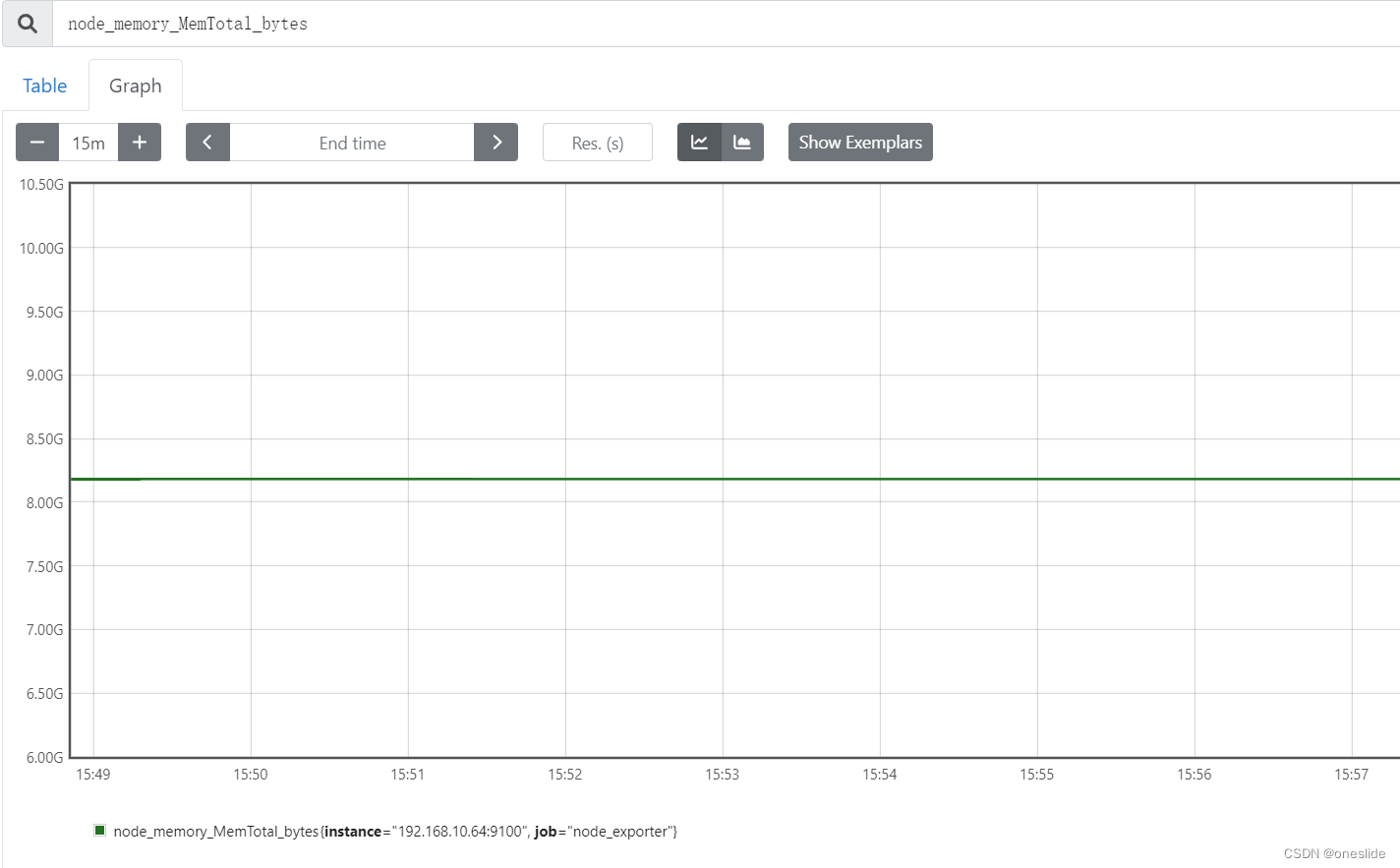

prometheus可以看到标签项：

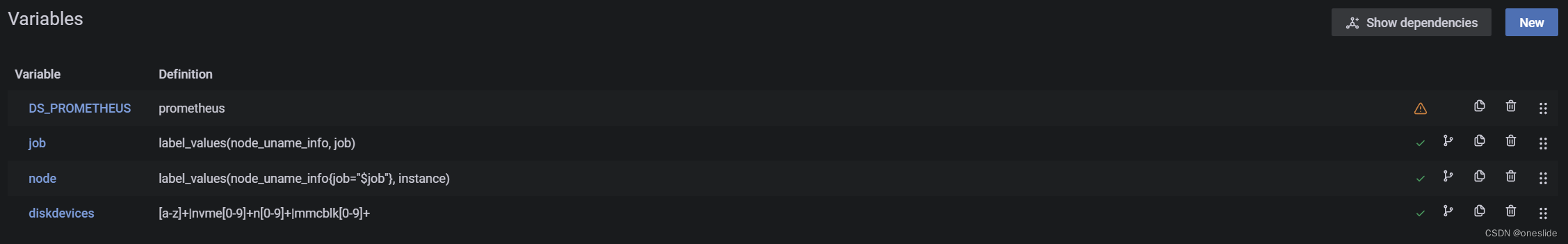

job和node属于graphna配置的变量：

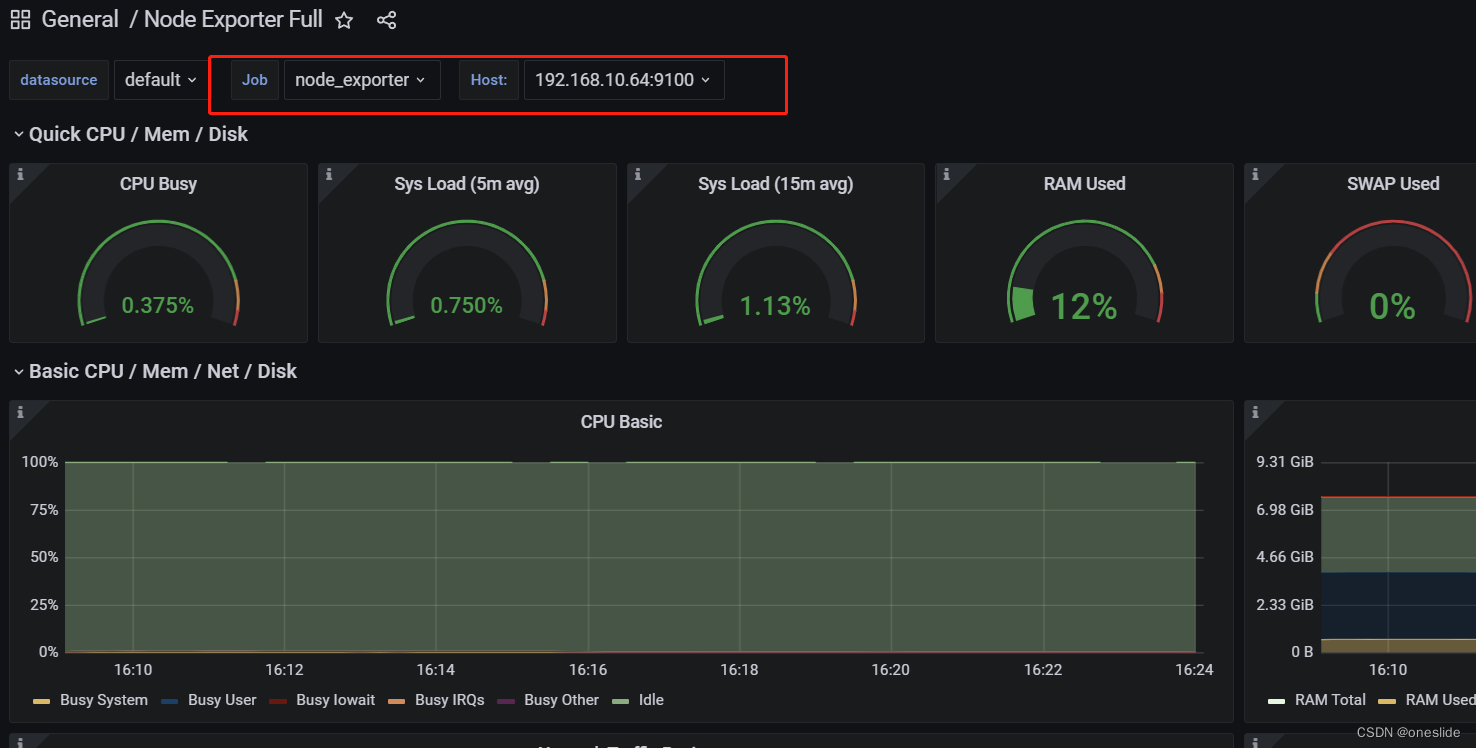

可以在dashboard上通过下拉列表来切换：

CPU占比

每个实例cpu在system模式

sum by (instance)(rate(node_cpu_seconds_total{mode="system",instance="$node",job="$job"}
[$__rate_interval])) * 100

• node_cpu_seconds_total是一个Counter类型,
• rate(node_cpu_seconds_total{mode="system",instance="$node",job="$job"}[$__rate_interval]) 代表$__rate_interval时间内每秒cpu处于system调用的时间
• sum by (instance) 标签中仅包含实例instance ，也就是每个实例每秒system调用时长
• sum by (instance)(rate(node_cpu_seconds_total{mode="system",instance="$node",job="$job"}[$__rate_interval])) * 100 代表每个实例system调用百分比。
  假如每秒system调用是100ms=0.1s的话，0.1*100=10%， 即system调用占用10%的cpu.
