第十九天、WLAN的基础概念与配置

无线基础

• 国家把一部分开发出来，形成ISM频段（industrial Scientific Medical Band）：工业、科学、医学的频谱资源，只要遵循一定的发射功率，不干扰其他的频段，就可以使用
• 不同的国家代码（country code），对应的频谱是不一样的

什么是WLAN？
WLAN广义：无线电波、激光、红外线等无线信号作为传输介质构成的网络
分类：根据无线范围来分类：
WPAN（wireless personal area network）：个人无线网络：蓝牙（2.4G），Zigee，NFC， 5-10米
WLAN（wireless local area network）: WIFI，小于100米
WMAN（wireless metro area network）：无线城域网，机场，需要牌照，大于100米
WWAN（wireless Wide area network）: 3G/4G/5G
WLAN: 通常特指 WiFI, 802.11
Wifi: wireless fidelity 无线保真

2.4G和5G：
物联网主要用的2.4G-----面向物联网
现在设备主要5G
5G遇到障碍物，会把全部的能量用于穿墙，选择最短路径，信号损失较大
2.4G遇到障碍物，会有部分信号发生反射或者衍射，绕过障碍物进行转播，能量保留较多，所以穿墙厉害

无线基础概念

WLAN架构分为：
有线侧：AP连汇聚交换机，AP连接AC
无线侧：STA连接AP
架构：
1、FAT AP，胖AP（AC+瘦AP）
2、AC+ FIT AP，AC+瘦AP

胖AP

独立完成无线用户接入，业务数据加密和业务数据转发功能，称之为自治网络架构 适用场景：家庭，中小企业
特点：AP独立工作，需要单独配置，功能单一，成本较低
缺点：不适合大型园区网络
[1]、无线侧组网

• 术语：
  • STA：station，连接无线的终端（手机，pad，手表）
  • AP：access point，无线接入点
  • BSS：Basic Service SET，基本服务集：通常一个AP与若干STA组成集合（AP的覆盖范围）
  • BSSID：Basic Service SET ID，基本服务集标识符，一般都是AP的MAC地址，用于唯一标识AP
  • SSID：service Set ID，服务标识符，主要是人为标识AP

• 正常来说，早期AP只支持1个BSS，如果我们需要区分不同的业务，那么需要部署多个AP，成本比较高，占用信道
  解决方案：VAP：virtual Access point 虚拟接入点
• 特点：
  • 1、每个VAP提供跟实体AP相同的功能
  • 2、每个VAP对应一个BSS，每个BSS设置不同SSID

• 大型公司，员工较多，接入设备较多，AP会增加，一个AP一个BSS，不同BSS之间切换业务中断

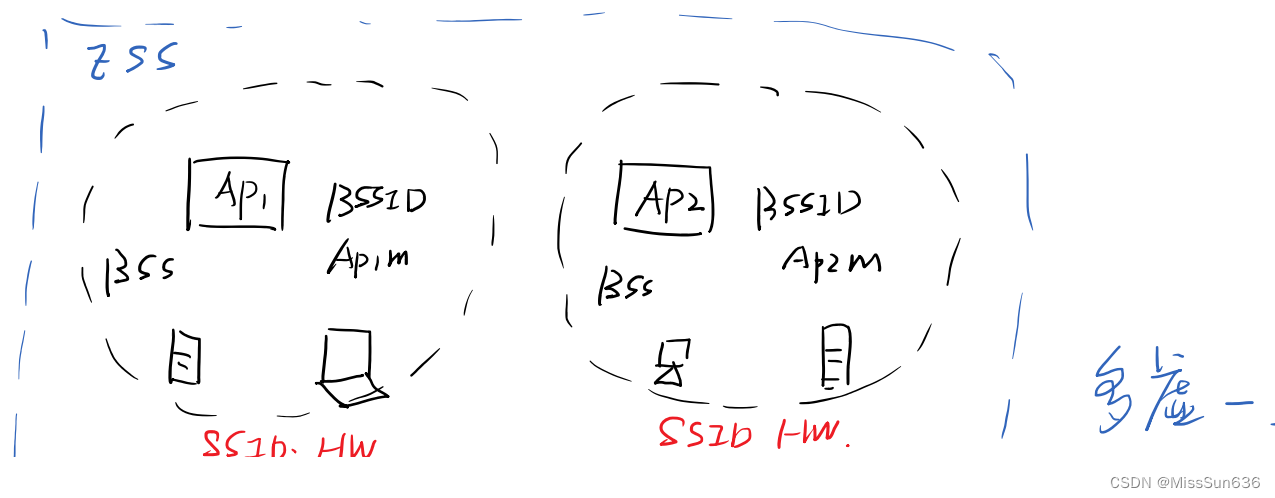

• 解决方案：ESS
  • ESS：extended Service Set，扩展服务集。多个使用相同SSID的BSS组成，更大规模的虚拟BSS

• 一个STA在同一个ESS中的不同AP之间相互切换，保持业务不中断，叫漫游（roaming）

[2] 有线侧组网：以太网络

瘦AP(AC+FIT AP(瘦AP))

• 这种架构：AC负责WLAN的接入控制、管理、统计、AP的配置、漫游等等，瘦AP只是负责数据业务加解密，接受AC管控
• 使用范围：大型园区网
• 特点：AP需要配置AC使用，由AC同一管理和配置AP，功能丰富，需要有一定无线基础。
• [1] 无线侧组网
• STA----AP， BSS、BSSID，SSID，ESS 和上面介绍得原理是一样得
• [2] 有线侧组网
• AP和AC：CAPWAP
• CAPWAP：control and provisioning of wireless access point protocol，无线接入和配置协议
• 该协议，如何对AP进行管控，基于udp
  功能：
  • AP与AC的状态维护
  • AC通过CAPWAP隧道对AP进行管理和业务下发

AP与AC连接方式：
⚪直连：管理和数据同一条路径（带内管理）
⚪旁挂：管理和数据走不同路径（带外管理）

无线基本配置思路

1、AP上线：建立CAPWAP隧道

• 1、AP获得地址
  • 静态获取地址
  • 动态获取地址：DHCP
    • 1、AC作为dhcp server
    • 2、专门dhcp server
• 2、AP发现AC建立CAPWAP隧道
  AP----------------->
  Discovery req
  <---------------- AC
  discovery response
  • 步骤一：discovery阶段，AP发现AC
    • 发现方式：
      • 1、静态方式：AP上手工指定AC地址列表，建立CAPWAP隧道
      • 2、动态方式：通过DHCP获取AC地址信息（Option 43）
  • 步骤二：建立CAPWAP隧道
    • AP与AC关联，建立隧道
      • 数据隧道
      • 控制隧道
      • 通过DTLS进行加密（data transport layer security）数据传输层安全
• 3、AP接入控制
  CAPWAP隧道建立之后，AC进行准入控制
  AP------------------->
  Join req
  <----------------- AC
  Join response
  • 准入认证方式：
    • 基于MAC认证
    • 基于SN号（序列号）认证
    • 不认证
  • AC添加AP的方式：
    • 1、离线导入：预先把AP的mac地址和序列号加入
    • 2、自动发现
• 4、AP版本升级
  AP--------------->
  Image data req
  <--------------AC
  Image data response
  • AP从response中参数，判断当前的版本是否与AC的版本一致，如果不一致，发送req，AC推版本下来，升级
    AP版本升级以后，重复前面1、2、3步骤
• 5、CAPWAP隧道维护
  数据隧道维护
  AP---------------->
  keepalive （udp 5247）
  <------------------AC
  Keepalive
  控制隧道维护
  AP---------------->
  echo-req（udp 5246）
  <------------------AC
  echo-response

2、WLAN业务配置下发

AP----------------------------------------------->
configuration update request （AP当前配置）
<------------------AC
Configuration update response（不一致，下发配置同步AP）

• AP、AP组，涉及很多模板：
  • 域管理模板：配置国家代码，避开雷达信道和终端不支持信道
  • 射频模板：AP所需要具备的射频能力，提高WLAN的信号质量

3、STA接入：

• 扫描阶段
  1）携带指定SSID扫描
  STA ---------------------->
  Probe request (SSID: hauwei)
  <---------------------- AP1
  Probe response
  2）携带空SSID扫描
  STA ---------------------->
  Probe request (SSID null ） 在当前列表中扫描
  <---------------------- AP1
  Probe response（SSID ：huawei）
  STA ---------------------->
  Probe request (SSID huawei）
• 链路认证阶段：加密的方式
  • WEP: 安全较弱
  • WPA/WPA2：安全较强
• 接入认证阶段：
  • PSK：pre share key 预共享密钥
  • 802.1X认证—更加安全

4、WLAN业务转发

• 隧道转发：
  • 优点：AC集中转发数据报文，安全性好，方便集中管控
  • 缺点：业务数据全部由AC转发，AC压力比较大
• 直接转发：
  • 优点：数据报文不通过AC转发，AC压力小
  • 缺点：业务数据不便于集中管控

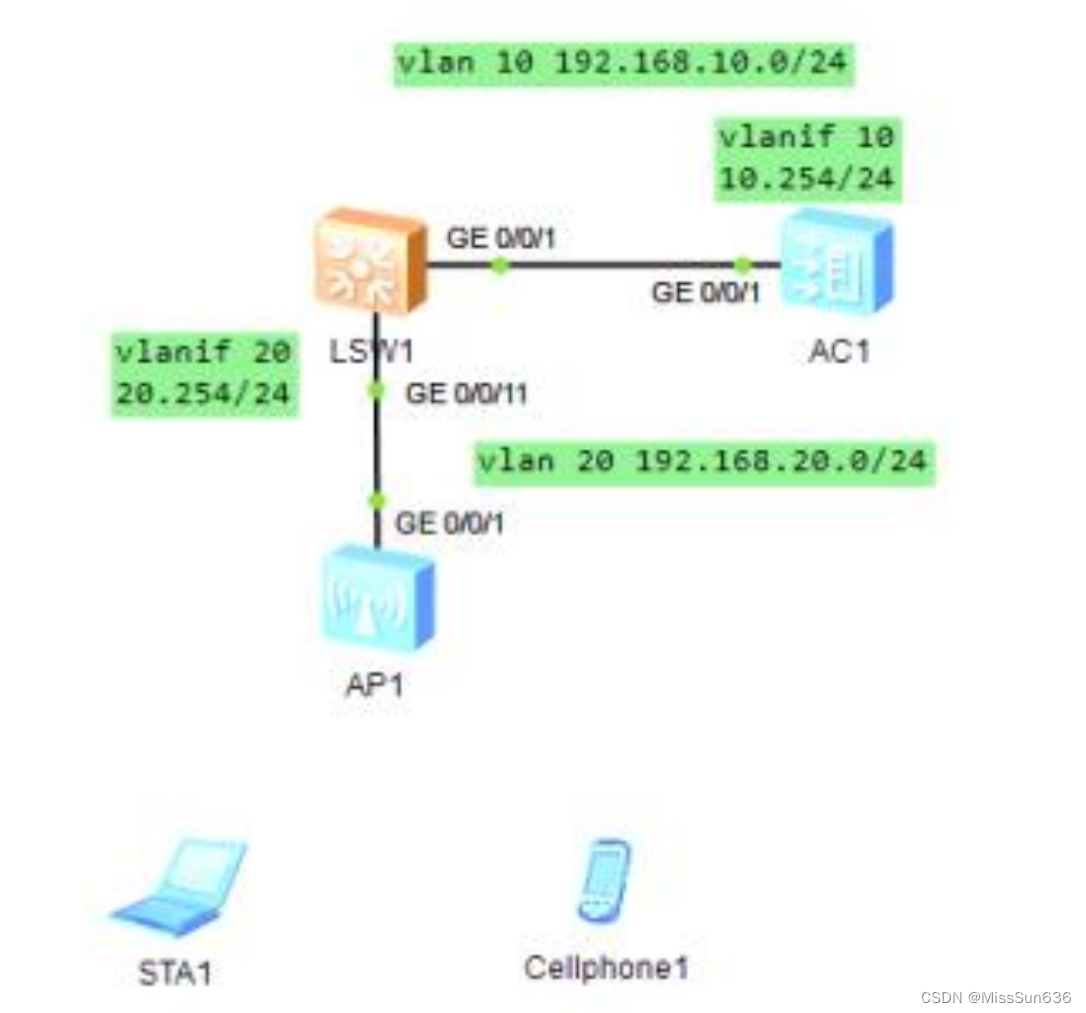

无线的基本实验：AC二层旁挂

Vlan10 用于AP与AC的管理
Vlan 20 用于STA的业务转发

一、SW1的基础配置

1、配置vlan，接口配置trunk
Vlan batch 10 20
#
interface GigabitEthernet0/0/1
description link-to-ac-g0/0/1
port link-type trunk
port trunk allow-pass vlan 10
#
interface GigabitEthernet0/0/11
description link-to-ap-g0/0/1
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 10 20
#
2、配置vlanif接口和dhcp
Dhcp enable
#
Interface vlanif 20
 ip address 192.168.20.254 24
 dhcp select interface

二、AC基本配置

1、配置vlan和trunk
Vlan batch 10
#
Interface g0/0/1
Description link-to-sw1-g0/0/1
Port link-type trunk
Port trunk allow-pass vlan 10
2、配置vlanif和dhcp
Dhcp enable
#
Interface vlanif 10
ip address 192.168.10.254 24
dhcp select interface
3、配置CAPWAP的原地址，AP和AC通信地址
Capwap source interface vlanif10

三、AC上配置AP组配置

1、配置域管理组
Wlan
regulatory-domain-profile name CN
Country-code CN
2、配置AP组
WLAN
ap-group APS
regular-domain-profile CN
3、添加AP
Ap auth-mode mac-auth
Ap-id 0 ap-mac XXXX-XXXXXX-XXXXXX-----复制ap g0/0/1的mac地址
Ap-name AP1
ap-group APS
检查AP是否上线
<AC>dis ap all
Info: This operation may take a few seconds. Please wait for a moment.done.
Total AP information:
nor : normal [1]
-----------------------------------------------------------------------------------------
ID MAC Name Group IP Type State STA Uptime
-----------------------------------------------------------------------------------------
0 00e0-fce2-46e0 AP1 APS 192.168.10.166 AP2050DN nor 2 11M:8S
-----------------------------------------------------------------------------------------
Total: 1

四、WAP组配置

1、创建安全模板
Security-profile name SEC
Security wpa-wpa2 psk pass-phrase 12345678 aes
2、创建SSID模板
Ssid-profile name HUAWEI
Ssid huawei
3、创建VAP模板
Vap-profile name VAP
Forward-mode direct-forward
Service-vlan vlan-id 20
Security-profile SEC
Ssid-profile HUAWEI
4、ap-group调用VAP模板
Ap-group name APS
Vap-profile VAP wlan 1 radio 0
vap-profile VAP wlan 1 radio 1
