基于jenkins+docker实现CI/CD实践

项目简介

利用 Jenkins、Docker、SonarQube 和 Harbor 技术，搭建一个完整的 CI/CD 管道，实现持续集成、持续交付和持续部署的流程。通过自动化构建、测试、代码质量检查和容器化部署，将开发人员从繁琐的手动操作中解放出来，提高团队的开发效率、软件质量和安全性，实现持续更新迭代和持续部署交付。

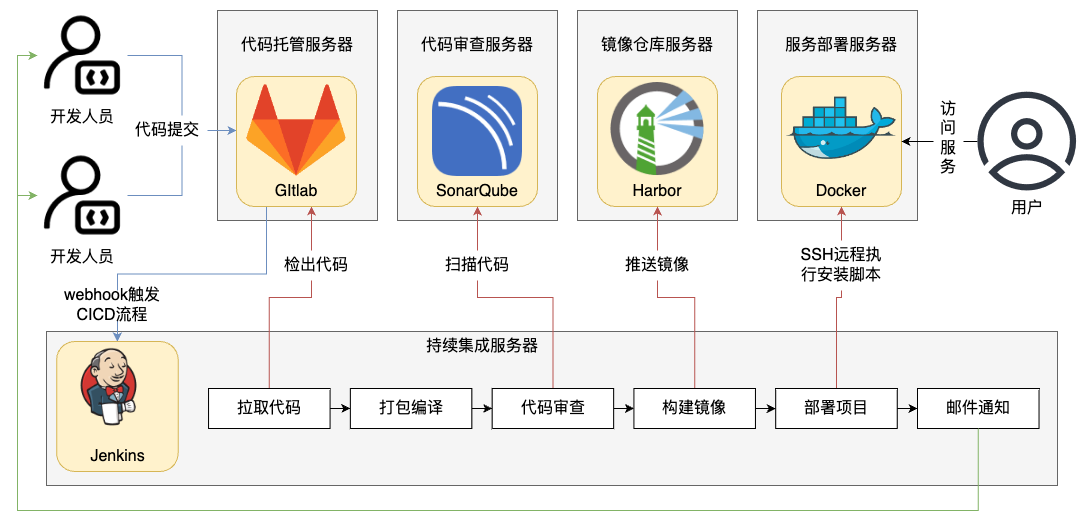

CICD流程图

流程说明

1. 开发人员将代码提交到Gitlab代码仓库时，gitlab请求jenkins的webhook地址，触发持续构建和持续部署流程。
2. Jenkins从Gitlab中拉取项目源码，编译并打成jar包，然后调用SonarQube完成代码扫描。
3. 扫描完成调用docker打包成容器镜像，并推送至Harbor镜像仓库。
4. Jenkins发送SSH远程命令，让生产部署服务器到Harbor私有仓库拉取镜像到本地，然后创建容器。
5. Jenkins完成CICD流程后，将结果邮件通知给开发和运维人员。
6. 用户访问项目服务器。

服务器列表

服务器名称	主机名	IP	部署服务
代码托管服务器	gitlab	192.168.10.72	Gitlab
持续集成服务器	jenkins	192.168.10.73	Jenkins、Maven、Docker
代码审查服务器	sonarqube	192.168.10.71	SonarQube
镜像仓库服务器	harbor	192.168.10.100	Docker、harbor
服务部署服务器	springboot	192.168.10.74	Docker

项目代码仓库地址

gitee：https://gitee.com/cuiliang0302/sprint_boot_demo
github：https://github.com/cuiliang0302/sprint-boot-demo

服务部署(rpm方式)

gitlab部署

参考文档：https://www.cuiliangblog.cn/detail/section/92727905

jenkins部署

参考文档：https://www.cuiliangblog.cn/detail/section/15130009

docker部署

参考文档：https://www.cuiliangblog.cn/detail/section/26447182

harbor部署

参考文档：https://www.cuiliangblog.cn/detail/section/15189547

SonarQube部署

参考文档：https://www.cuiliangblog.cn/detail/section/131467837

harbor项目权限配置

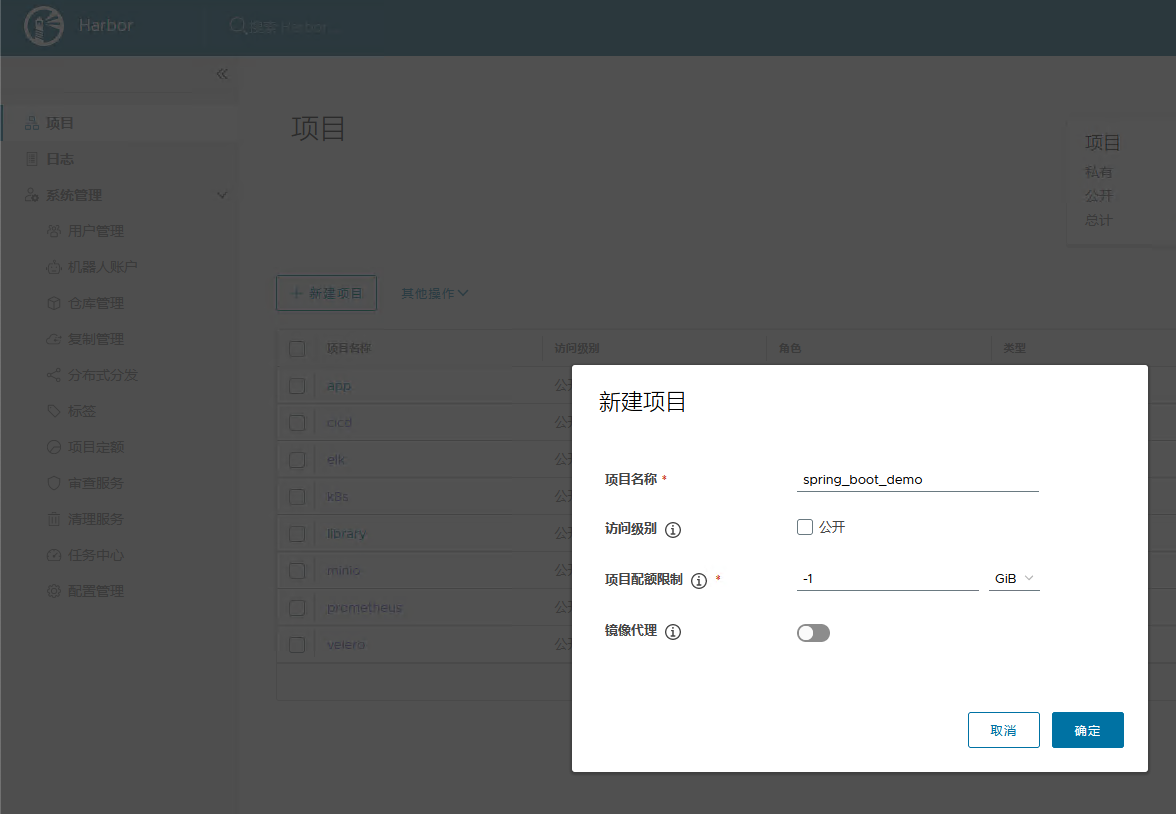

创建项目

Harbor的项目分为公开和私有的:
公开项目:所有用户都可以访问，通常存放公共的镜像，默认有一个library公开项目。
私有项目:只有授权用户才可以访问，通常存放项目本身的镜像。 我们可以为微服务项目创建一个新的项目

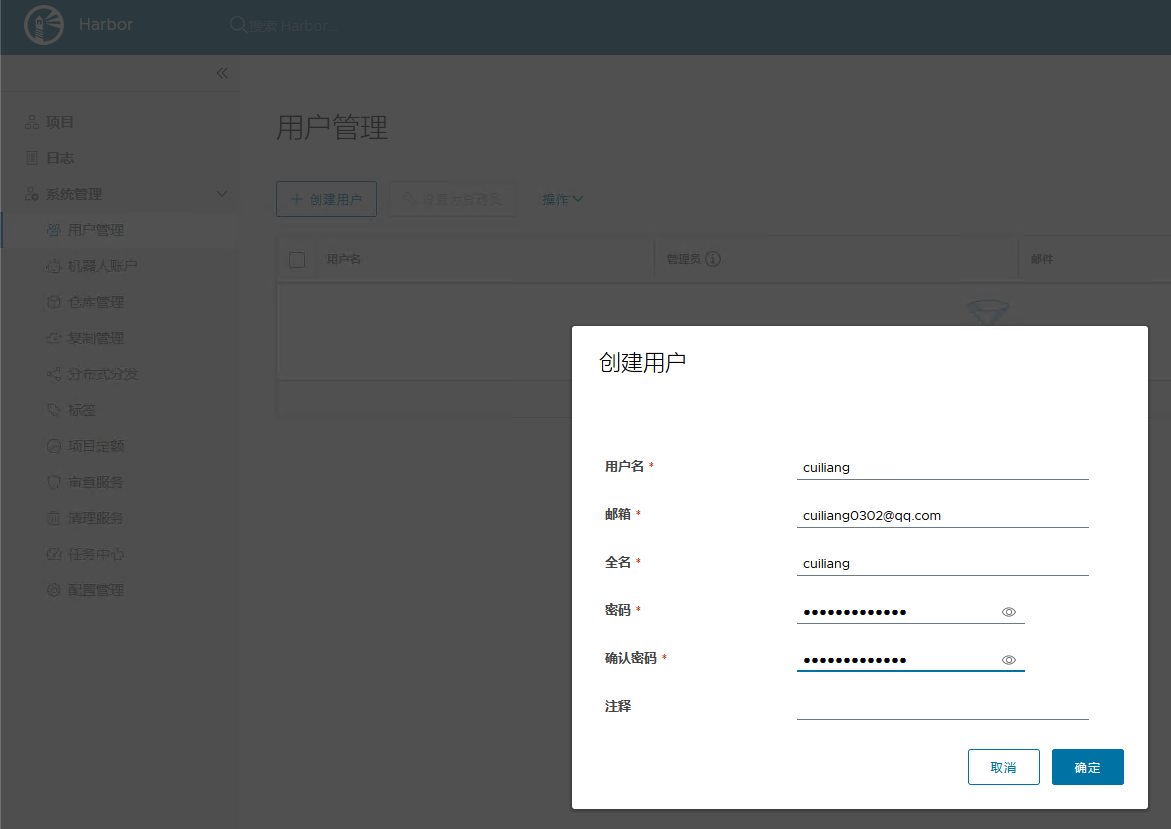

创建用户

创建一个普通用户cuiliang。

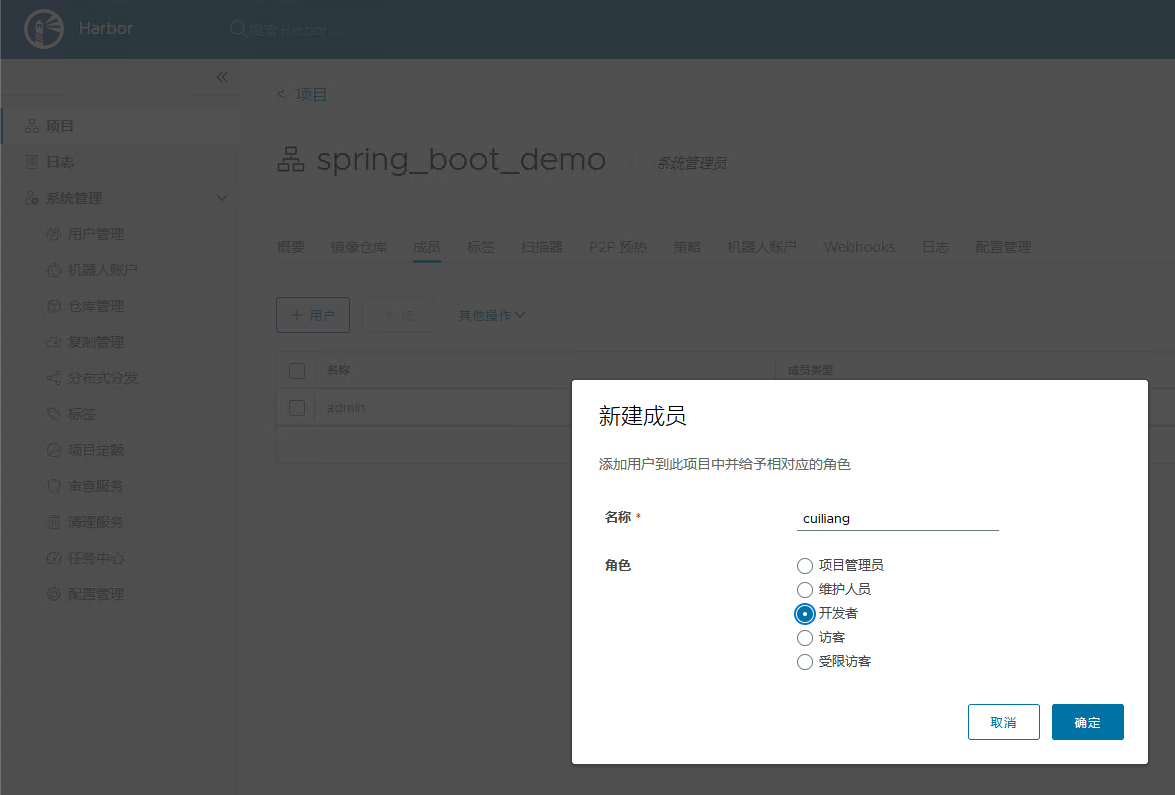

配置项目用户权限

在spring_boot_demo项目中添加普通用户cuiliang，并设置角色为开发者。

权限说明

角色	权限
访客	对项目有只读权限
开发人员	对项目有读写权限
维护人员	对项目有读写权限、创建webhook权限
项目管理员	出上述外，还有用户管理等权限

上传下载镜像测试

可参考文章https://www.cuiliangblog.cn/detail/section/15189547，此处不再赘述。

gitlab项目权限配置

具体gitlab权限配置参考文档：https://www.cuiliangblog.cn/detail/section/131513569
创建开发组develop，用户cuiliang，项目springboot demo

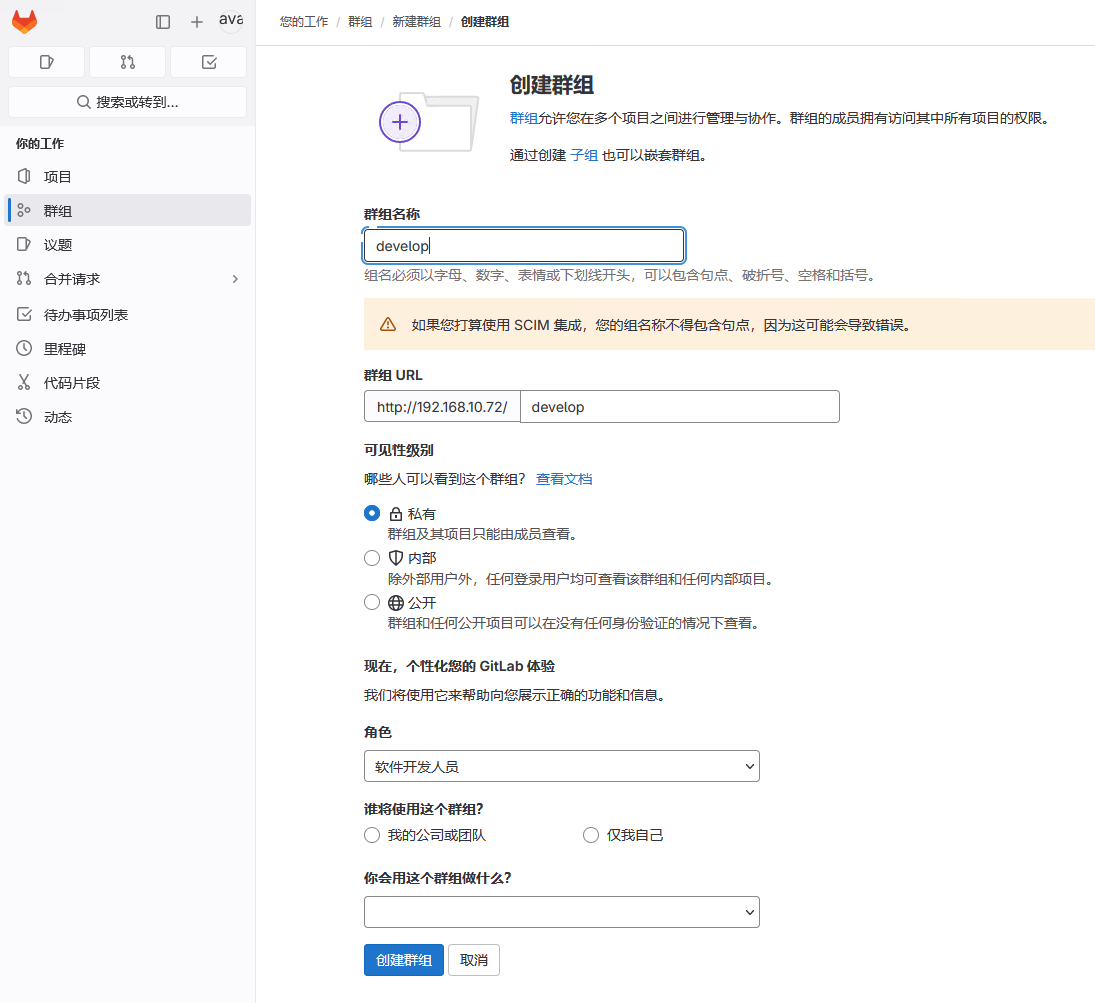

创建组

管理员用户登录，创建群组，组名称为develop，组权限为私有

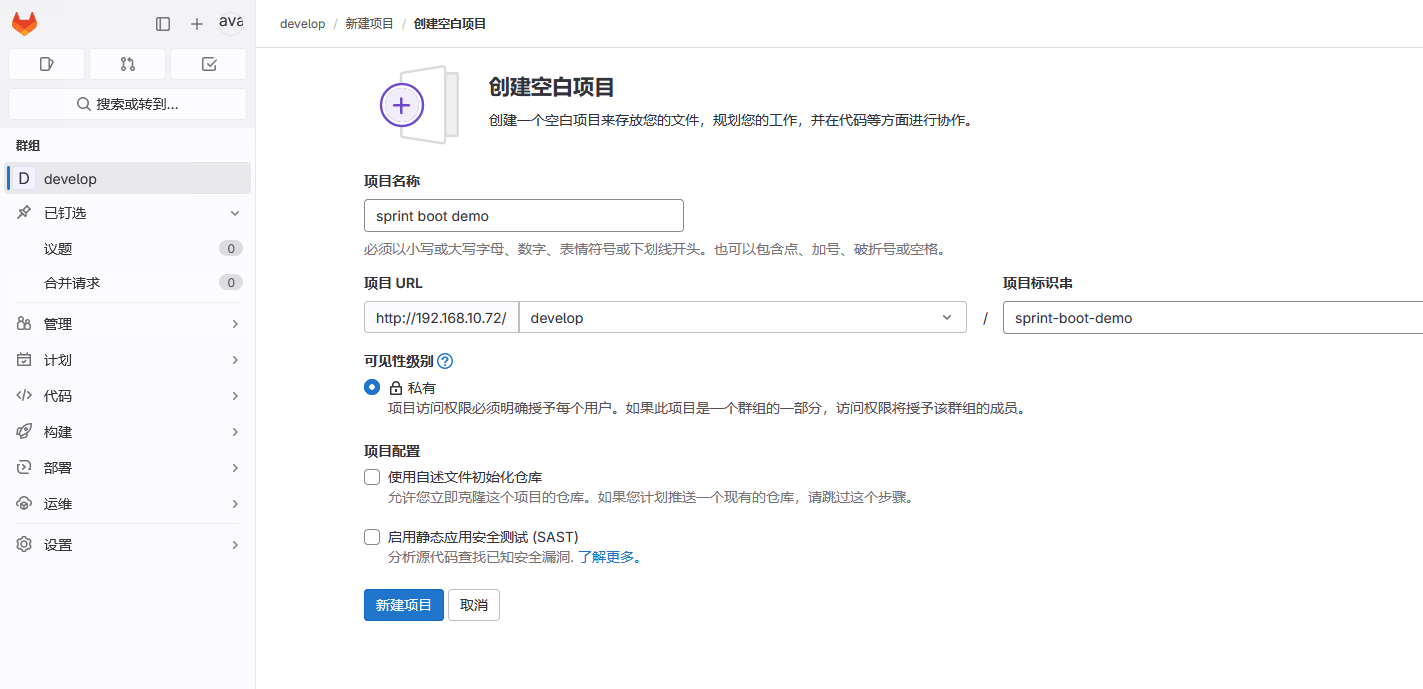

创建项目

创建sprint boot demo项目，并指定develop，项目类型为私有

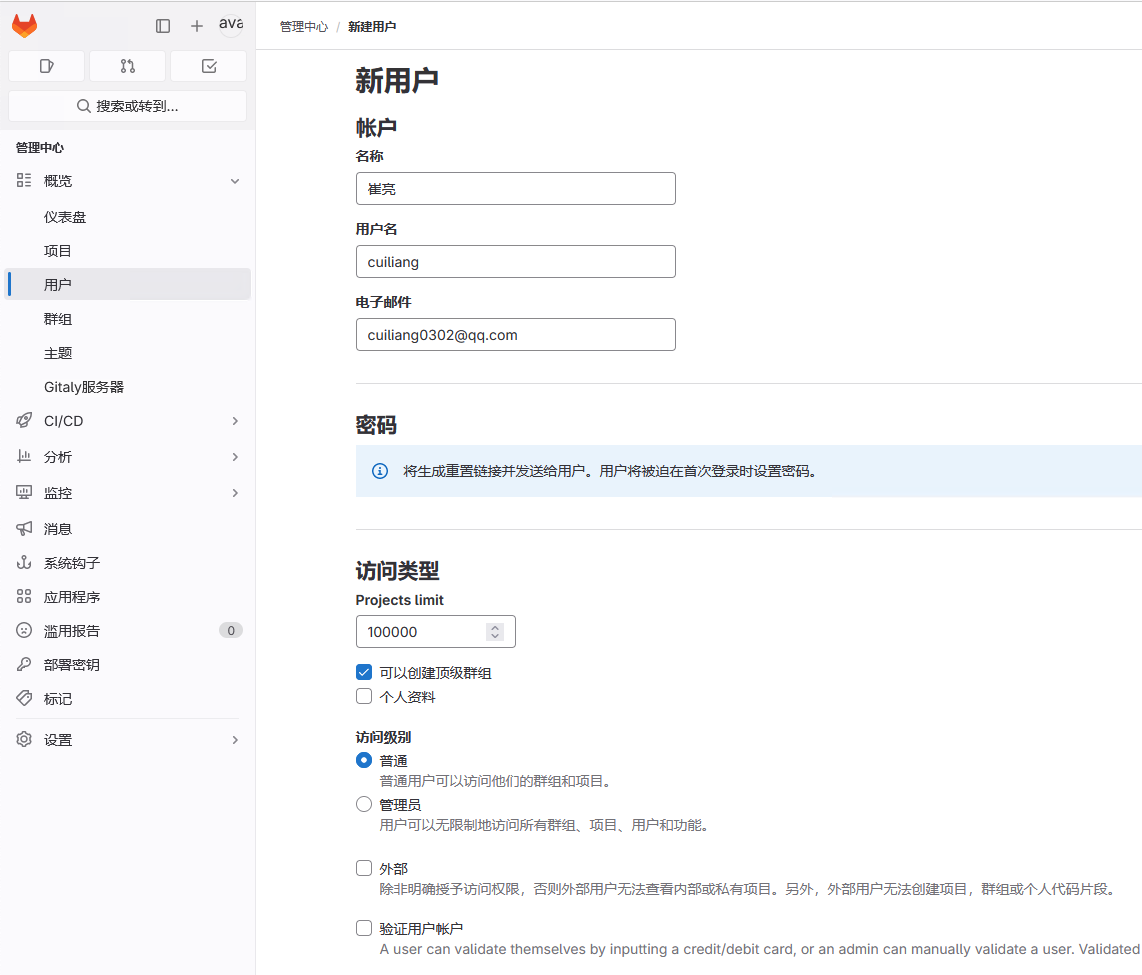

创建用户

创建一个普通用户cuiliang

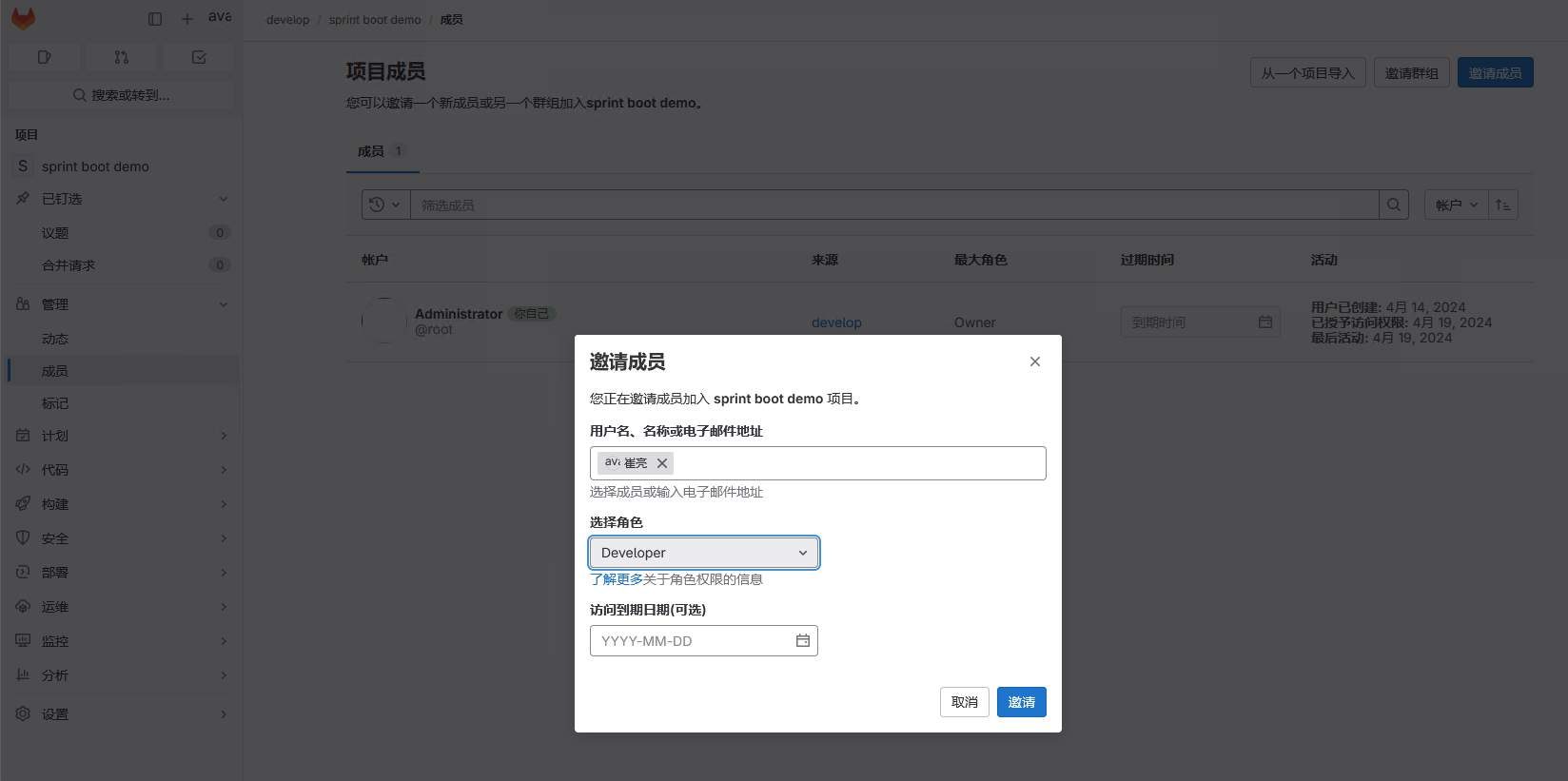

用户添加到组中

将cuiliang添加到群组develop中，cuiliang角色为Developer

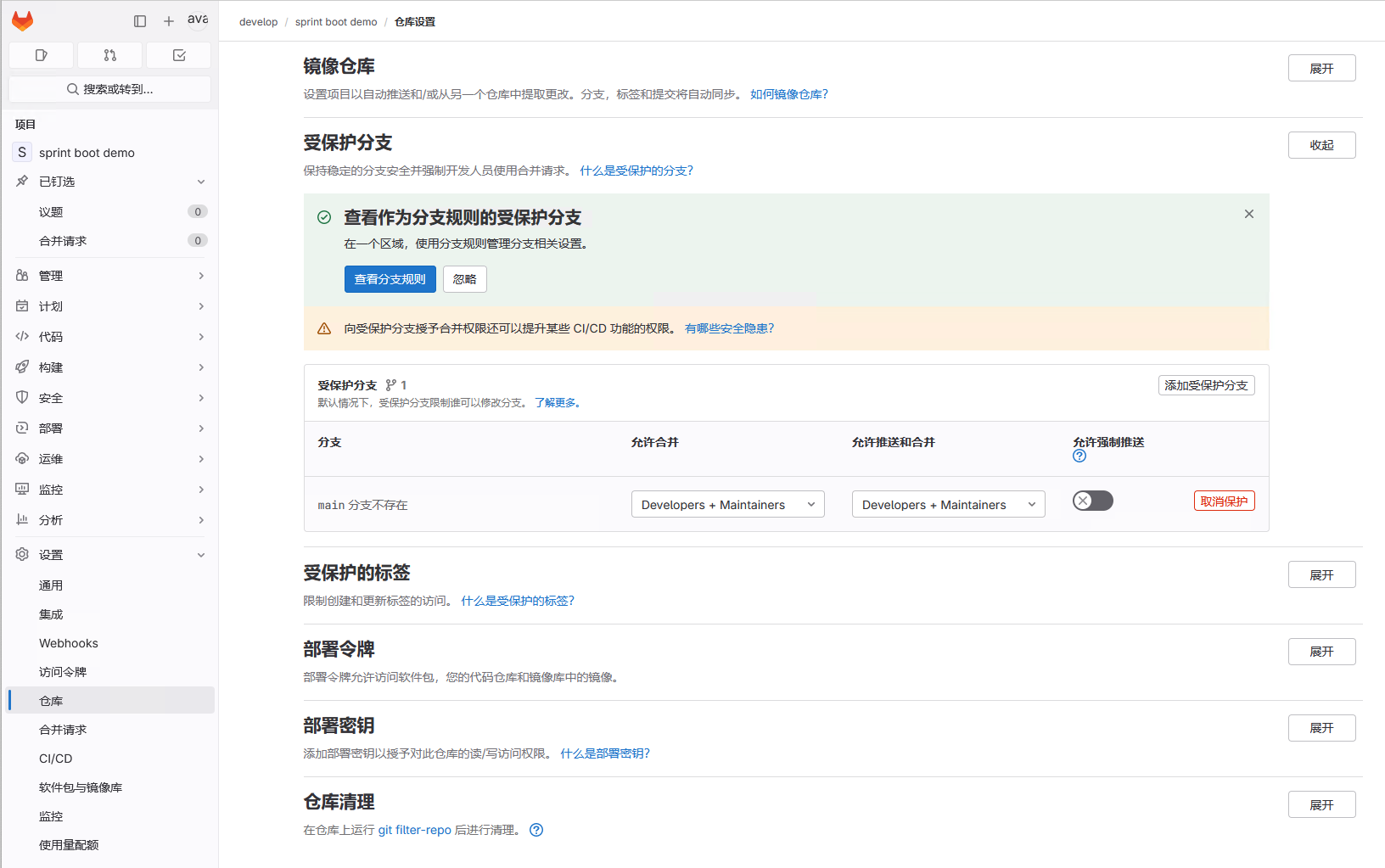

开启分支推送权限

用户权限验证

使用任意一台机器模拟开发人员拉取代码，完成开发后推送至代码仓库。
拉取仓库代码

[root@tiaoban opt]# git clone https://gitee.com/cuiliang0302/sprint_boot_demo.git
正克隆到 'sprint_boot_demo'...
remote: Enumerating objects: 69, done.
remote: Counting objects: 100% (69/69), done.
remote: Compressing objects: 100% (54/54), done.
remote: Total 69 (delta 15), reused 0 (delta 0), pack-reused 0
接收对象中: 100% (69/69), 73.15 KiB | 1.49 MiB/s, 完成.
处理 delta 中: 100% (15/15), 完成.
[root@tiaoban opt]# cd sprint_boot_demo/
[root@tiaoban sprint_boot_demo]# ls
email.html  Jenkinsfile  LICENSE  mvnw  mvnw.cmd  pom.xml  readme.md  sonar-project.properties  src  test

推送至gitlab仓库

# 修改远程仓库地址
[root@tiaoban sprint_boot_demo]# git remote set-url origin http://192.168.10.72/develop/sprint-boot-demo.git
[root@tiaoban sprint_boot_demo]# git remote -v
origin  http://192.168.10.72/develop/sprint-boot-demo.git (fetch)
origin  http://192.168.10.72/develop/sprint-boot-demo.git (push)
# 推送代码至gitlab
[root@tiaoban sprint_boot_demo]# git push --set-upstream origin --all
Username for 'http://192.168.10.72': cuiliang
Password for 'http://cuiliang@192.168.10.72':
枚举对象中: 55, 完成.
对象计数中: 100% (55/55), 完成.
使用 4 个线程进行压缩
压缩对象中: 100% (34/34), 完成.
写入对象中: 100% (55/55), 71.51 KiB | 71.51 MiB/s, 完成.
总共 55（差异 10），复用 52（差异 9），包复用 0
To http://192.168.10.72/develop/sprint-boot-demo.git
 * [new branch]      main -> main
分支 'main' 设置为跟踪 'origin/main'。

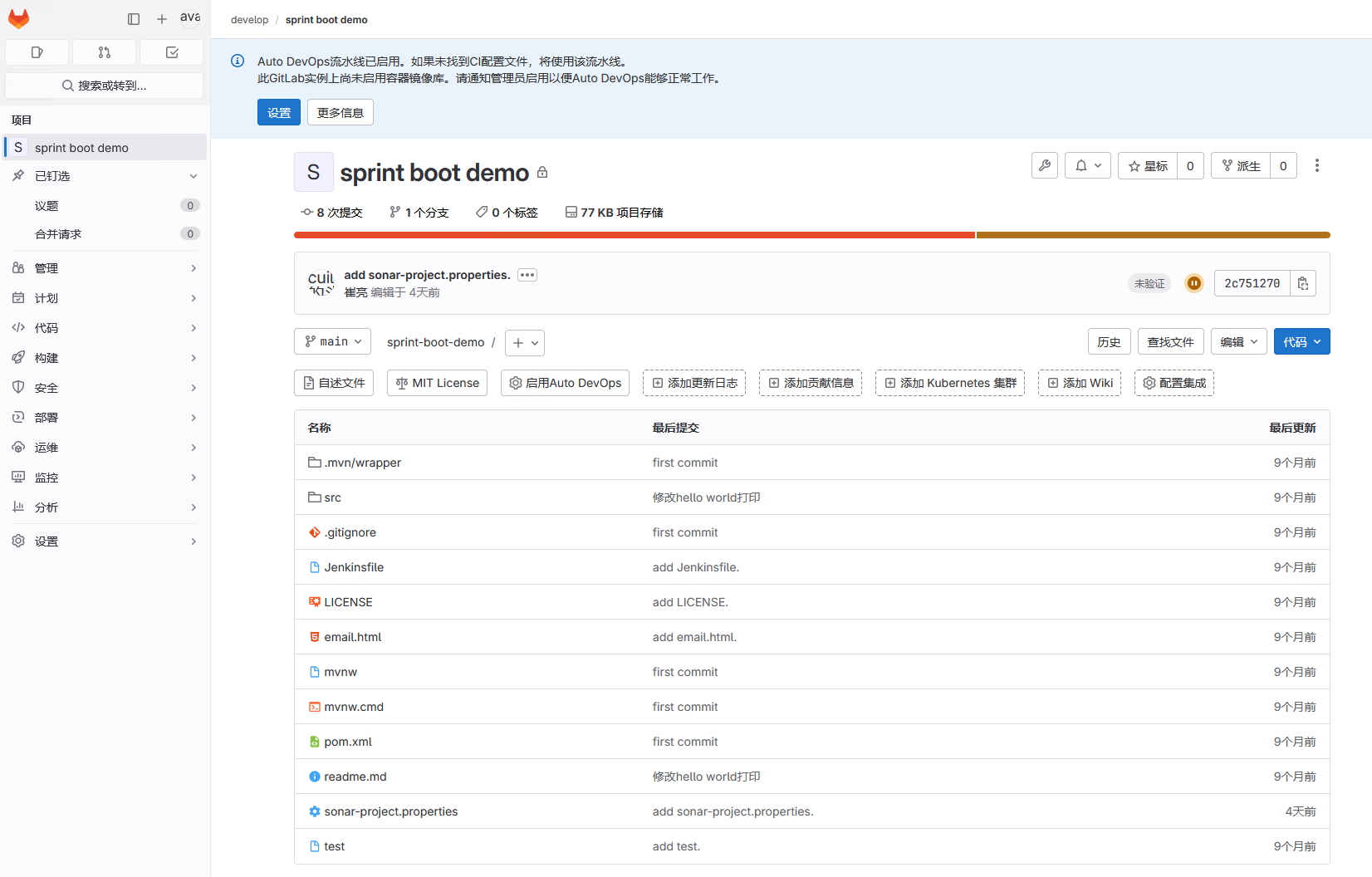

查看验证

jenkins流水线配置

拉取gitlab仓库代码

具体步骤可参考文档：https://www.cuiliangblog.cn/detail/section/127410630，此处以账号密码验证为例，并启用webhook配置。

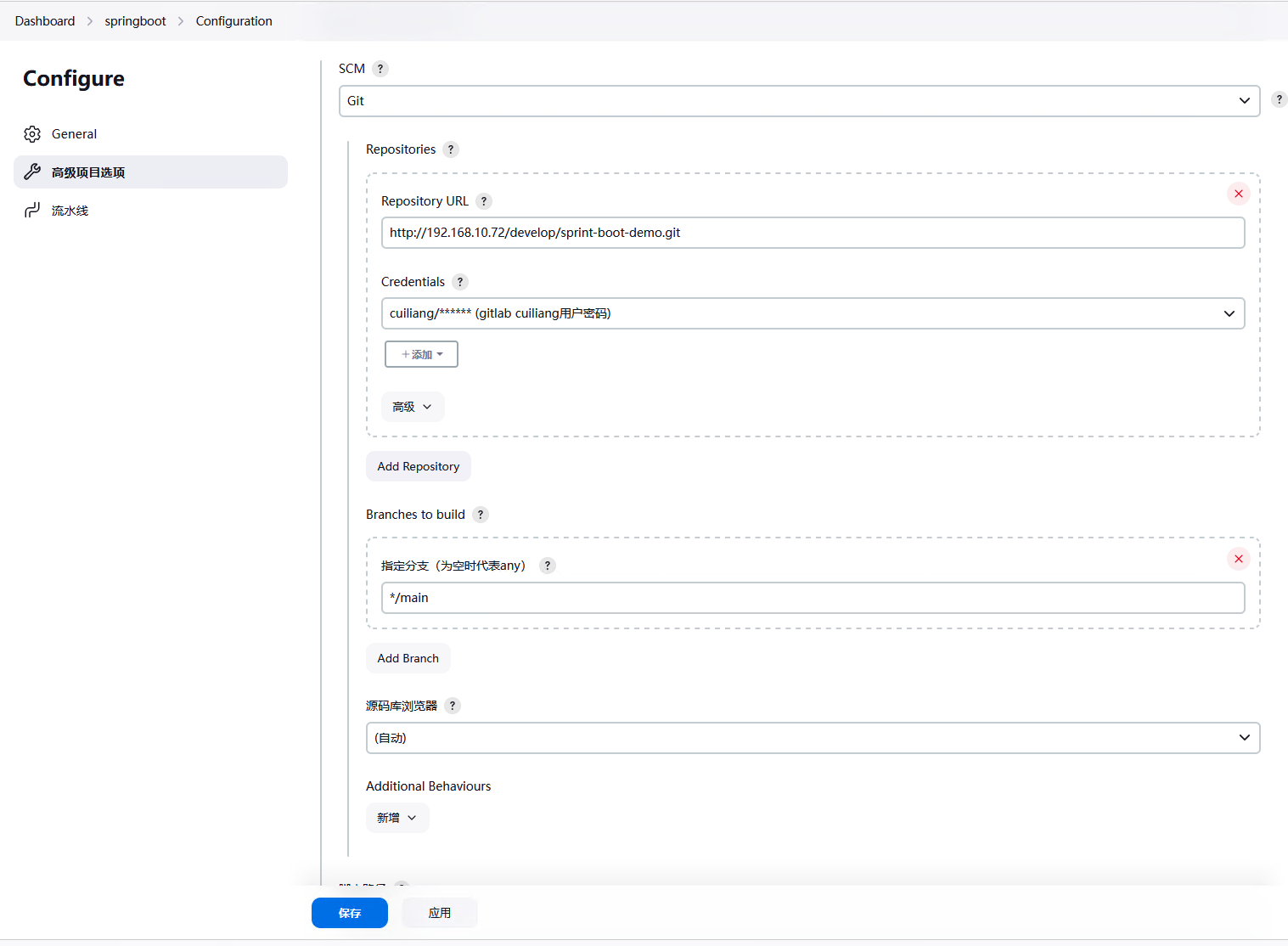

jenkins流水线配置如下

拉取代码部分的jenkinsfile如下

pipeline {
    agent any
    stages {
        stage('拉取代码') {
            environment {
                // gitlab仓库信息
                GITLAB_CRED = "gitlab-cuiliang-password"
                GITLAB_URL = "http://192.168.10.72/develop/sprint-boot-demo.git"
            }
            steps {
                echo '开始拉取代码'
                checkout scmGit(branches: [[name: '*/main']], extensions: [], userRemoteConfigs: [[credentialsId: "${GITLAB_CRED}", url: "${GITLAB_URL}"]])
                echo '拉取代码完成'
            }
        }
    }
}

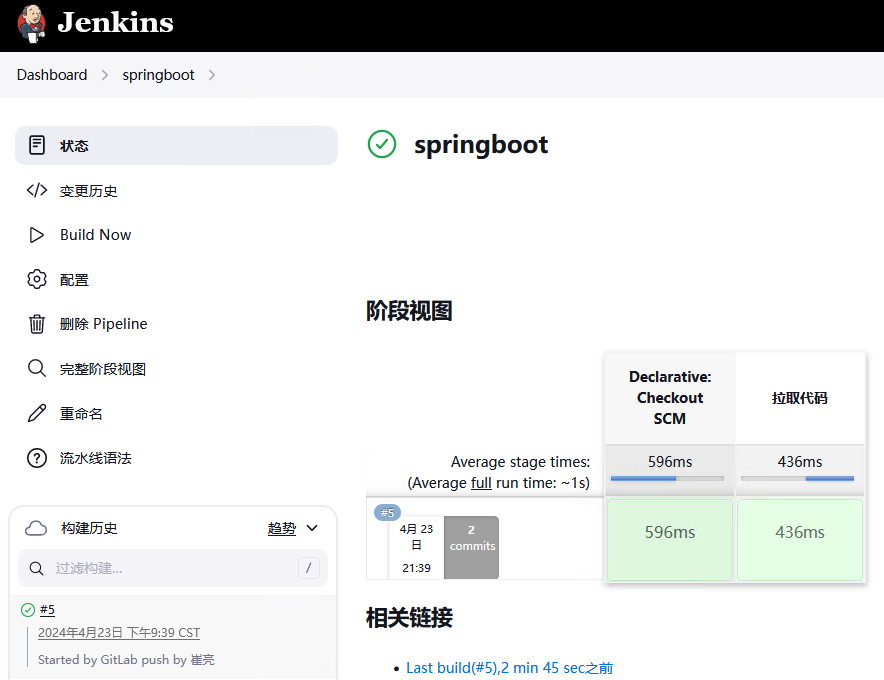

当git仓库提交代码后，Gitlab会自动请求Jenkins的webhook地址，自动触发流水线，执行结果如下：

Maven打包编译

具体步骤可参考文档：https://www.cuiliangblog.cn/detail/section/131898197
打包编译部分的jenkinsfile如下

pipeline {
    agent any
    stages {
        stage('拉取代码') {
            ……
        }

        stage('打包编译') {
            steps {
                echo '开始打包编译'
                sh 'mvn clean package'
                echo '打包编译完成'
            }
        }
    }
}

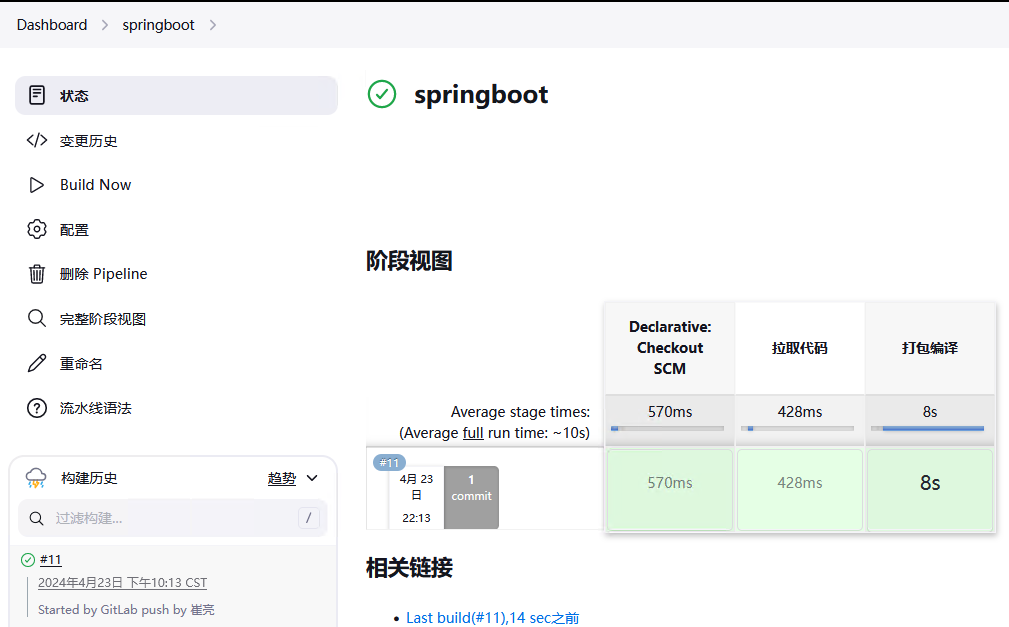

触发流水线结果如下

SonarQube代码审查

具体步骤可参考文档：https://www.cuiliangblog.cn/detail/section/165534414
代码审查阶段的jenkinsfile如下

pipeline {
    agent any
    stages {
        stage('拉取代码') {
            ……
        }

        stage('打包编译') {
            ……
        }

        stage('代码审查') {
            environment {
                // SonarQube信息
                SONARQUBE_SCANNER = "SonarQubeScanner"
                SONARQUBE_SERVER = "SonarQubeServer"
            }
            steps{
                echo '开始代码审查'
                script {
                    def scannerHome = tool "${SONARQUBE_SCANNER}"
                    withSonarQubeEnv("${SONARQUBE_SERVER}") {
                        sh "${scannerHome}/bin/sonar-scanner"
                    }
                }
                echo '代码审查完成'
            }
        }
    }
}

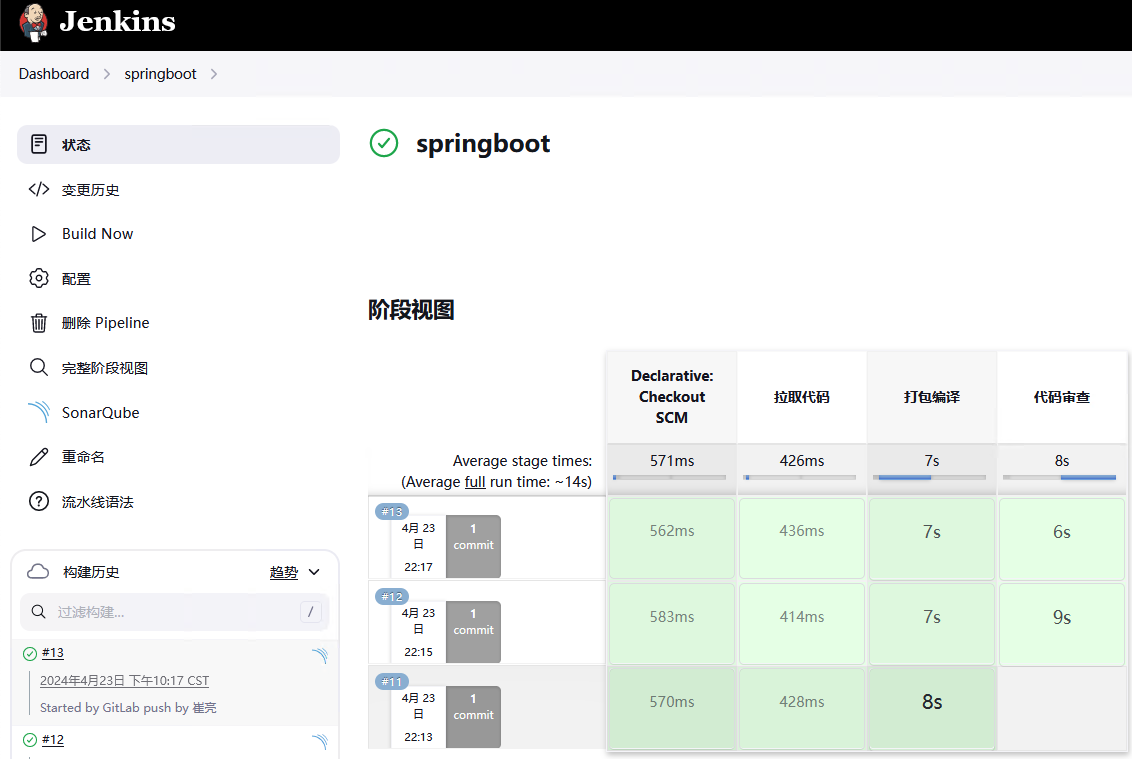

触发流水线结果如下

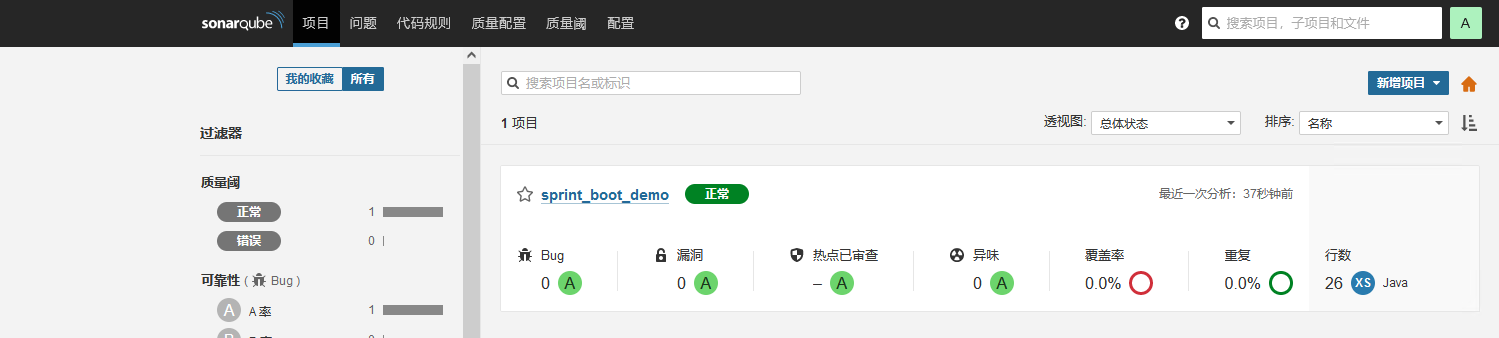

代码审查结果如下

构建并推送镜像至仓库

具体步骤可参考文档：https://www.cuiliangblog.cn/detail/section/166573065
构建并推送镜像的jenkinsfile如下

pipeline {
    agent any
    stages {
        stage('拉取代码') {
            ……
        }

        stage('打包编译') {
            ……
        }

        stage('代码审查') {
            ……
        }

        stage('构建镜像') {
            environment {
                // harbor信息
                HARBOR_CRED = "harbor-cuiliang-password"
                HARBOR_URL = "harbor.local.com"
                HARBOR_PROJECT = "spring_boot_demo"
                // 镜像信息
                IMAGE_APP = "demo"
                IMAGE_TAG = sh(script: "git rev-parse --short HEAD", returnStdout: true).trim()
                IMAGE_NAME = "${HARBOR_URL}/${HARBOR_PROJECT}/${IMAGE_APP}:${IMAGE_TAG}"
            }
            steps {
                echo '开始构建镜像'
                script {
                    docker.build "${IMAGE_NAME}"
                }
                echo '构建镜像完成'
                echo '开始推送镜像'
                script {
                    docker.withRegistry("https://${HARBOR_URL}", "${HARBOR_CRED}") {
                        docker.image("${IMAGE_NAME}").push()
                    }
                }
                echo '推送镜像完成'
                echo '开始删除镜像'
                script {
                    sh "docker rmi -f ${IMAGE_NAME}"
                }
                echo '删除镜像完成'
            }
        }
    }
}

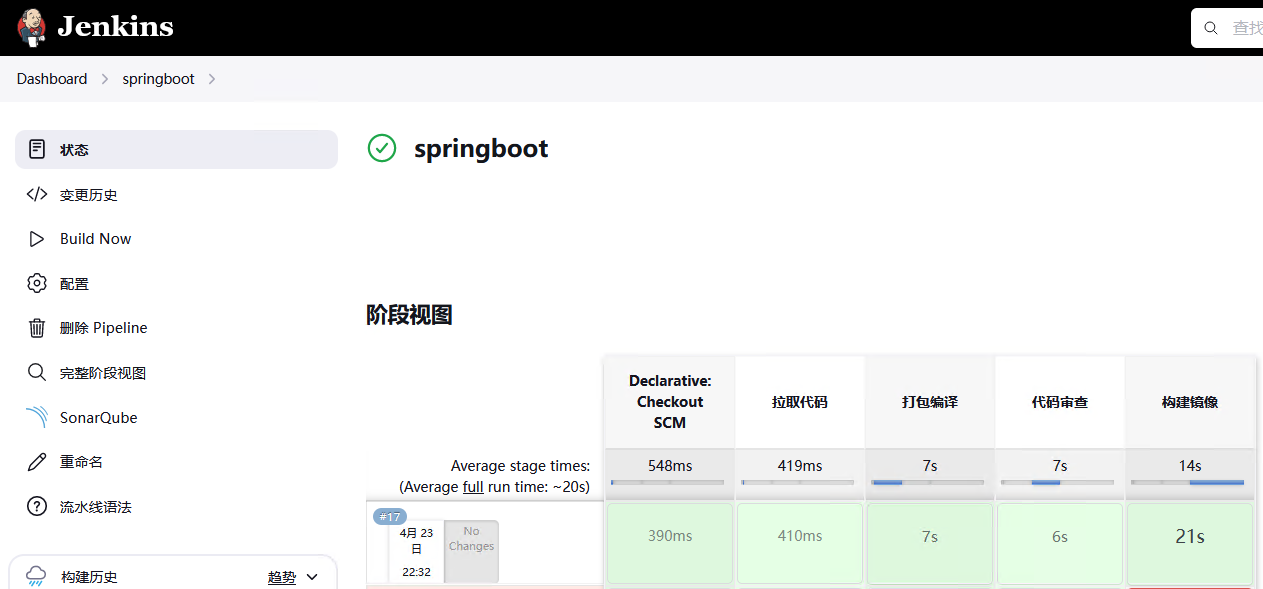

触发流水线结果如下

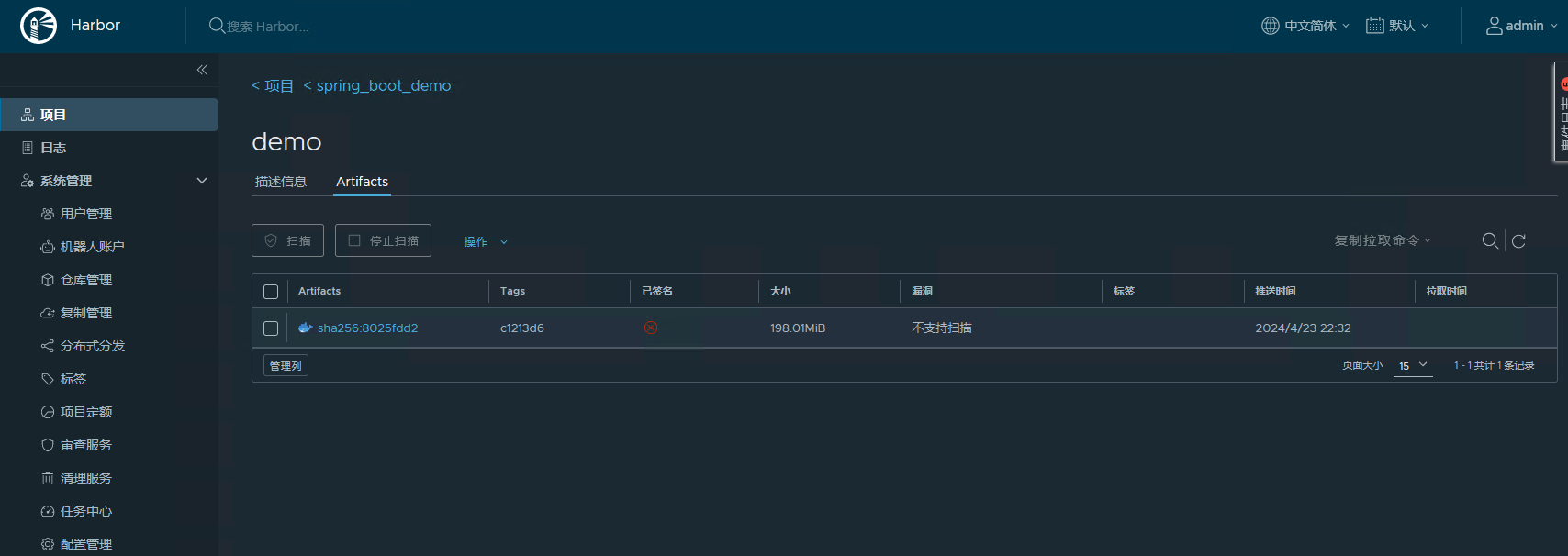

查看harbor镜像仓库，已上传镜像

docker运行服务

远程执行命令具体内容可参考文档：https://www.cuiliangblog.cn/detail/section/166296541
部署运行阶段的jenkinsfile如下

pipeline {
    agent any
    environment {
        // 全局变量
        HARBOR_CRED = "harbor-cuiliang-password"
        IMAGE_NAME = ""
        IMAGE_APP = "demo"
    }
    stages {
        stage('拉取代码') {
            ……
        }

        stage('打包编译') {
            ……
        }

        stage('代码审查') {
            ……
        }

        stage('构建镜像') {
            ……
        }

        stage('项目部署') {
            environment {
                // 目标主机信息
                HOST_NAME = "springboot1"
            }
            steps {
                echo '开始部署项目'
                // 获取harbor账号密码
                withCredentials([usernamePassword(credentialsId: "${HARBOR_CRED}", passwordVariable: 'HARBOR_PASSWORD', usernameVariable: 'HARBOR_USERNAME')]) {
                    // 执行远程命令
                    sshPublisher(publishers: [sshPublisherDesc(configName: "${HOST_NAME}", transfers: [sshTransfer(
                        cleanRemote: false, excludes: '', execCommand: "sh -x /opt/jenkins/springboot/deployment.sh ${HARBOR_USERNAME} ${HARBOR_PASSWORD} ${IMAGE_NAME} ${IMAGE_APP}",
                        execTimeout: 120000, flatten: false, makeEmptyDirs: false, noDefaultExcludes: false, patternSeparator: '[, ]+', remoteDirectory: '/opt/jenkins/springboot',
                        remoteDirectorySDF: false, removePrefix: '', sourceFiles: 'deployment.sh')], usePromotionTimestamp: false, useWorkspaceInPromotion: false, verbose: false
                    )])
                }
                echo '部署项目完成'
            }
        }
    }
}

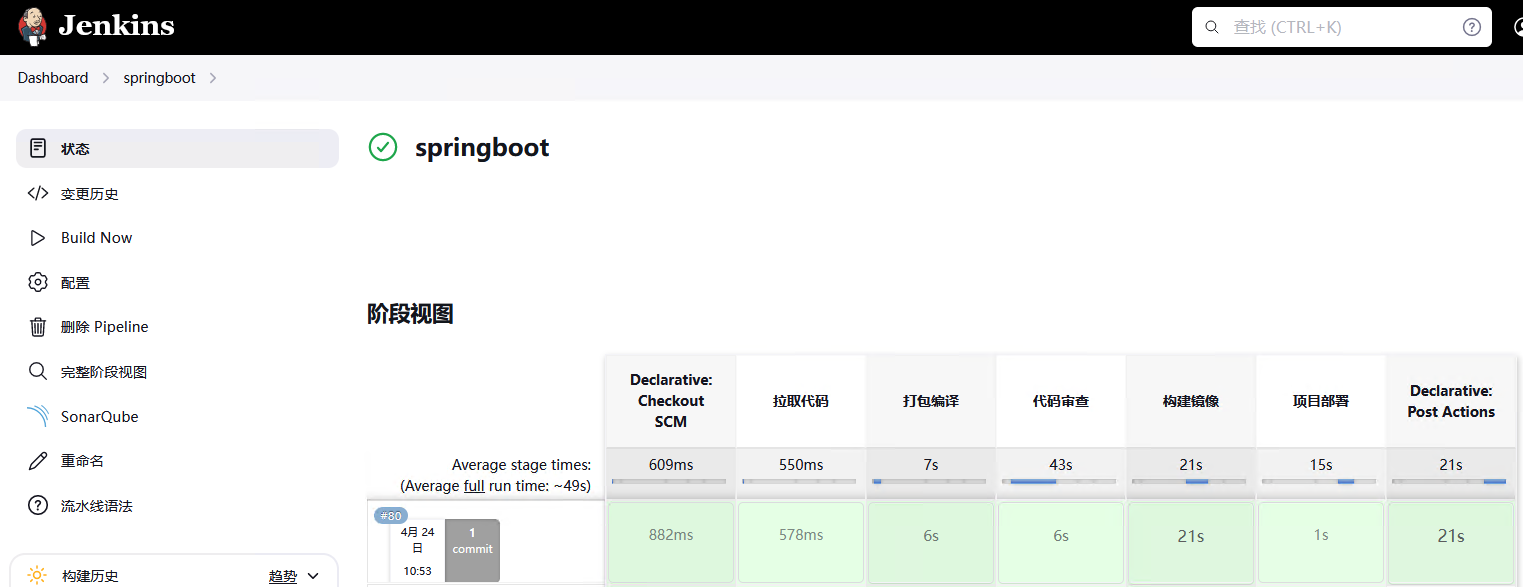

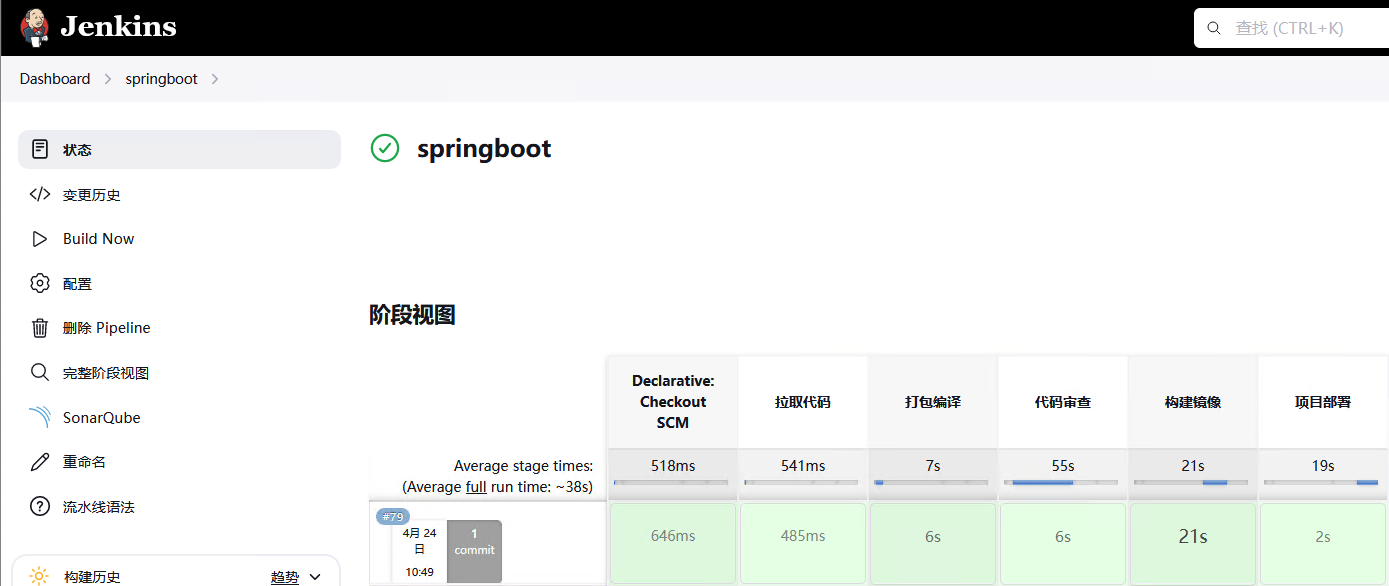

触发流水线后运行结果如下

登录springboot服务器验证

[root@springboot ~]# docker ps
CONTAINER ID   IMAGE                                            COMMAND                CREATED              STATUS                          PORTS                                       NAMES
e80896487125   harbor.local.com/spring_boot_demo/demo:8880a30   "java -jar /app.jar"   About a minute ago   Up About a minute (unhealthy)   0.0.0.0:8888->8888/tcp, :::8888->8888/tcp   demo
[root@springboot ~]# curl 127.0.0.1:8888/
<h1>Hello SpringBoot</h1><p>Version:v2 Env:test</p>[root@springboot1 ~]#
[root@springboot ~]# ls /opt/jenkins/springboot/
deployment.sh  Dockerfile  email.html  Jenkinsfile  LICENSE  mvnw  mvnw.cmd  pom.xml  readme.md  sonar-project.properties  src  target  test

添加邮件通知推送

发送邮件配置具体内容可参考文档：https://www.cuiliangblog.cn/detail/section/133029974
在项目根路径下新增email.html文件，内容如下

<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>${ENV, var="JOB_NAME"}-第${BUILD_NUMBER}次构建日志</title>
    <style>
      body {
        font-family: Arial, sans-serif;
        line-height: 1.6;
        margin: 0;
        padding: 0;
      }
      .container {
        max-width: 1000px;
        margin: 20px auto;
        padding: 20px;
        border: 1px solid #ccc;
        border-radius: 5px;
      }
      .container h2 {
        text-align: center;
      }
      .logo img {
        max-width: 150px;
        height: auto;
      }
      .content {
        padding: 20px;
        background-color: #f9f9f9;
        border-radius: 5px;
      }
      .footer {
        margin-top: 20px;
        text-align: center;
      }
    </style>
  </head>
  <body>
    <div class="container">
      <div class="content">
        <h2>Jenkins ${PROJECT_NAME}项目构建结果</h2>
        <p>尊敬的用户：</p>
        <p>${PROJECT_NAME}项目构建结果为<span style="color:red;font-weight: bold;">${BUILD_STATUS}</span>，以下是详细信息：</p>
        <h4>构建信息</h4>
        <hr/>
        <ul>
          <li>项目名称：${PROJECT_NAME}</li>
          <li>构建编号：第${BUILD_NUMBER}次构建</li>
          <li>触发原因：${CAUSE}</li>
          <li>构建状态：${BUILD_STATUS}</li>
          <li>构建日志：<a href="${BUILD_URL}console">${BUILD_URL}console</a></li>
          <li>构建Url：<a href="${BUILD_URL}">${BUILD_URL}</a></li>
          <li>工作目录：<a href="${PROJECT_URL}ws">${PROJECT_URL}ws</a></li>
          <li>项目Url：<a href="${PROJECT_URL}">${PROJECT_URL}</a></li>
        </ul>
        <h4>失败用例</h4>
        <hr/>
        <p>$FAILED_TESTS</p>
        <h4>最近提交</h4>
        <hr/>
        <ul>
          ${CHANGES_SINCE_LAST_SUCCESS, reverse=true, format="%c", changesFormat="<li>%d [%a] %m</li>"}
        </ul>
        <h4>提交详情</h4>
        <hr/>
        <p><a href="${PROJECT_URL}changes">${PROJECT_URL}changes</a></p>
        <p style="margin-top:50px">如有任何疑问或需要帮助，请随时联系我们。</p>
      </div>
      <div class="footer">
        <p>此为系统自动发送邮件，请勿回复。</p>
      </div>
    </div>
  </body>
</html>

完整的jenkinsfile如下

pipeline {
    agent any
    environment {
        // 全局变量
        HARBOR_CRED = "harbor-cuiliang-password"
        IMAGE_NAME = ""
        IMAGE_APP = "demo"
    }
    stages {
        stage('拉取代码') {
            environment {
                // gitlab仓库信息
                GITLAB_CRED = "gitlab-cuiliang-password"
                GITLAB_URL = "http://192.168.10.72/develop/sprint-boot-demo.git"
            }
            steps {
                echo '开始拉取代码'
                checkout scmGit(branches: [[name: '*/main']], extensions: [], userRemoteConfigs: [[credentialsId: "${GITLAB_CRED}", url: "${GITLAB_URL}"]])
                echo '拉取代码完成'
            }
        }

        stage('打包编译') {
            steps {
                echo '开始打包编译'
                sh 'mvn clean package'
                echo '打包编译完成'
            }
        }

        stage('代码审查') {
            environment {
                // SonarQube信息
                SONARQUBE_SCANNER = "SonarQubeScanner"
                SONARQUBE_SERVER = "SonarQubeServer"
            }
            steps{
                echo '开始代码审查'
                script {
                    def scannerHome = tool "${SONARQUBE_SCANNER}"
                    withSonarQubeEnv("${SONARQUBE_SERVER}") {
                        sh "${scannerHome}/bin/sonar-scanner"
                    }
                }
                echo '代码审查完成'
            }
        }

        stage('构建镜像') {
            environment {
                // harbor仓库信息
HARBOR_URL = "harbor.local.com"
                HARBOR_PROJECT = "spring_boot_demo"
                // 镜像名称
                IMAGE_TAG = sh(script: "git rev-parse --short HEAD", returnStdout: true).trim()
            }
            steps {
                echo '开始构建镜像'
                script {
                    IMAGE_NAME = "${HARBOR_URL}/${HARBOR_PROJECT}/${IMAGE_APP}:${IMAGE_TAG}"
                    docker.build "${IMAGE_NAME}"
                }
                echo '构建镜像完成'
                echo '开始推送镜像'
                script {
                    docker.withRegistry("https://${HARBOR_URL}", "${HARBOR_CRED}") {
                        docker.image("${IMAGE_NAME}").push()
                    }
                }
                echo '推送镜像完成'
                echo '开始删除镜像'
                script {
                    sh "docker rmi -f ${IMAGE_NAME}"
                }
                echo '删除镜像完成'
            }
        }

        stage('项目部署') {
            environment {
                // 目标主机信息
                HOST_NAME = "springboot1"
            }
            steps {
                echo '开始部署项目'
                // 获取harbor账号密码
                withCredentials([usernamePassword(credentialsId: "${HARBOR_CRED}", passwordVariable: 'HARBOR_PASSWORD', usernameVariable: 'HARBOR_USERNAME')]) {
                    // 执行远程命令
                    sshPublisher(publishers: [sshPublisherDesc(configName: "${HOST_NAME}", transfers: [sshTransfer(
                        cleanRemote: false, excludes: '', execCommand: "sh -x /opt/jenkins/springboot/deployment.sh ${HARBOR_USERNAME} ${HARBOR_PASSWORD} ${IMAGE_NAME} ${IMAGE_APP}",
                        execTimeout: 120000, flatten: false, makeEmptyDirs: false, noDefaultExcludes: false, patternSeparator: '[, ]+', remoteDirectory: '/opt/jenkins/springboot',
                        remoteDirectorySDF: false, removePrefix: '', sourceFiles: 'deployment.sh')], usePromotionTimestamp: false, useWorkspaceInPromotion: false, verbose: false
                    )])
                }
                echo '部署项目完成'
            }
        }
    }
    post {
        always {
            echo '开始发送邮件通知'
            // 构建后发送邮件
            emailext(
                subject: '构建通知：${PROJECT_NAME} - Build # ${BUILD_NUMBER} - ${BUILD_STATUS}!',
                body: '${FILE,path="email.html"}',
                to: 'cuiliang0302@qq.com'
            )
            echo '邮件通知发送完成'
        }
    }
}

触发流水线后运行结果如下

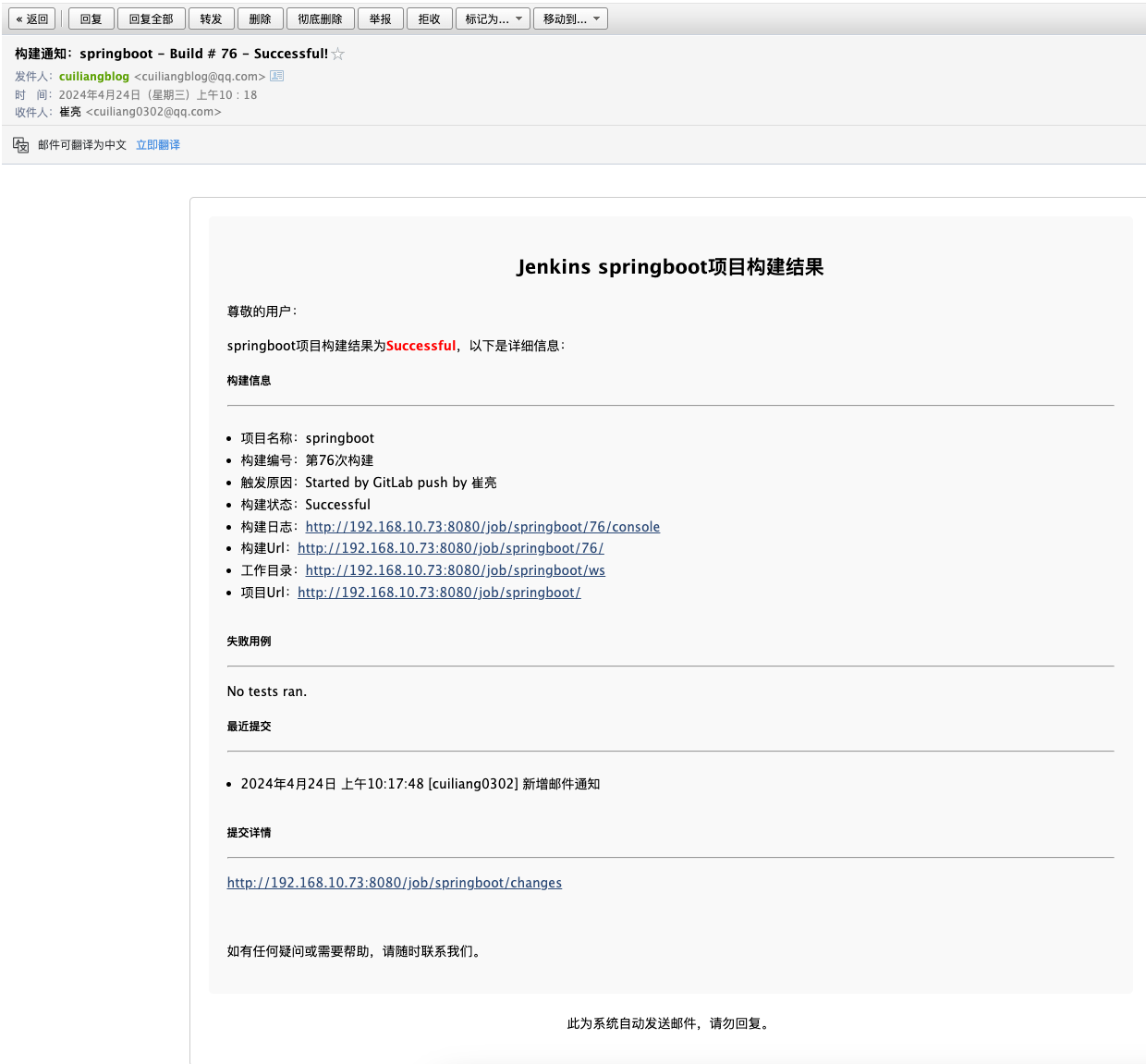

邮件通知内容如下

至此，整个CICD流程完成。
