8位机触摸按键

电容触摸按键

先去找到例程，根据例程来操作是，最快上手的

一，先说软件

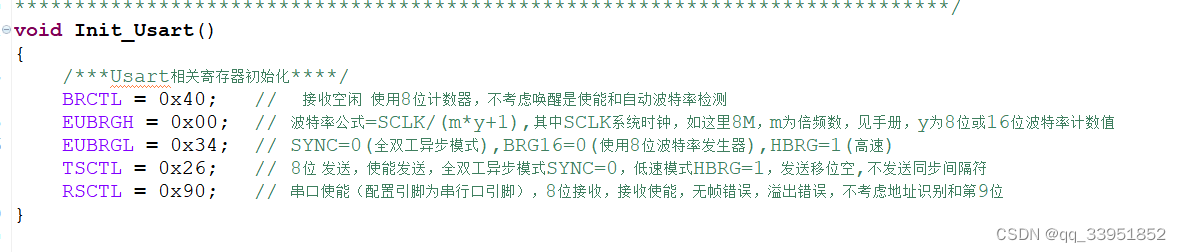

1. 调整波特率，根据芯片的数据手册调波特率

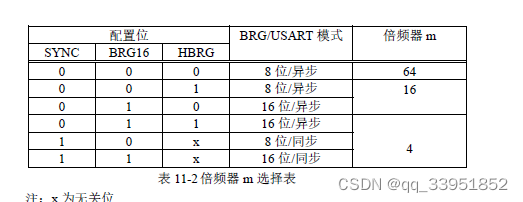

   需要注意的是这个表，对应的m值

2. 下载touch工具，最好用32位的不管你的芯片是几位的

3. 确定你芯片用的是那几个通道，由数据手册电容触摸章节中会解释CTx~CTx分别对应那些io，这是固定的这些通道只能用这些io口。

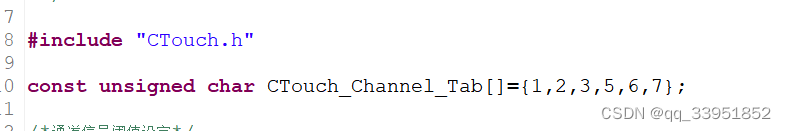

通道的配置，比如我这就是12356通道

最后一个是参考通道 ----------------重要-*--------------------
4.调通串口以后你应该开始用touch工具开始测试
双击看单个通道的详细数据，
你要看的东西是：
正常信号值是多少
把手指全压上去时的信号值是多少
吧每个通道的值记下来，后面调参数会用到

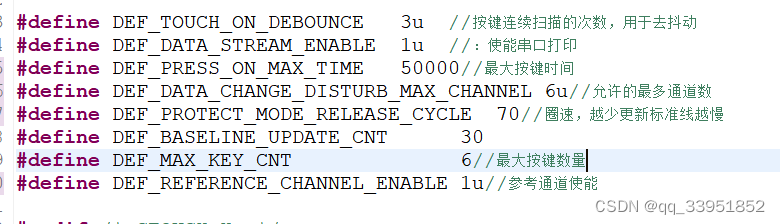

5. 根据touch手册描述来调整参数
   这个值要设的比全压上去时的信号值大百分之30左右


根据板子调这里的参数

二、Channel_Press_str;返回的数据说明

Channel_Press_str 这个字符串中的每个字符位置对应一个触摸通道的按键状态。
具体对应关系如下:

1. CTouch_Channel_Tab 数组定义了多个触摸通道的顺序。按这个数组中的顺序,Channel_Press_str 的每个字符位置对应触摸通道。
2. 如果某个通道的按键被按下,那么 Channel_Press_str 在对应该通道的字符位置上的值为1。
3. 如果某个通道的按键没有被按下,那么 Channel_Press_str 在对应该通道的字符位置上的值为0。
4. 所以,通过查看 Channel_Press_str 字符串中的每个位置的值,我们可以知道每个触摸通道按键在当前时刻的按下状态。1 表示按下,0 表示未按下。
   举个例子:
   假设有4个触摸通道,顺序为 CTouch_Channel_Tab = {3, 1, 4, 2}
   在某一时刻,通道3和通道1的按键被按下,其余通道没有被按下。
   那么Channel_Press_str 可以是:
   Channel_Press_str = “1011”
   它表示:
   通道3 - 按键按下 - 1
   通道1 - 按键按下 - 1
   通道4 - 按键未按下 - 0
   通道2 - 按键未按下 - 0
   通过Channel_Press_str,我们可以清楚知道4个触摸通道在同一时刻的完整按键状态。
   返回的是一个16进制数

–

一些经验

1.如果你的参考线一下就变化了，有可能是最大阈值设的太小了触发了抗干扰重新校准了参考线
2.如果在调试中按键状态亮了，但是灯没亮说明点灯程序有问题，反之如果信号线发生了变化但是状态没变说明参数有问题
