Android O Settings界面简介

    在介绍Android O之前，先要介绍Android N的Settings模块，在N上面谷歌对架构做了调整，Settings增加了一个侧滑按钮。

android N 在Settings中作了一些调整，如上面的截图。

- 增加了侧滑菜单，采用v4下的DrawerLayout来实现；

- 在Settings主界面增加了Condition，能够在设置列表中显示状态；

- 在Settings主界面增加了Suggestion。

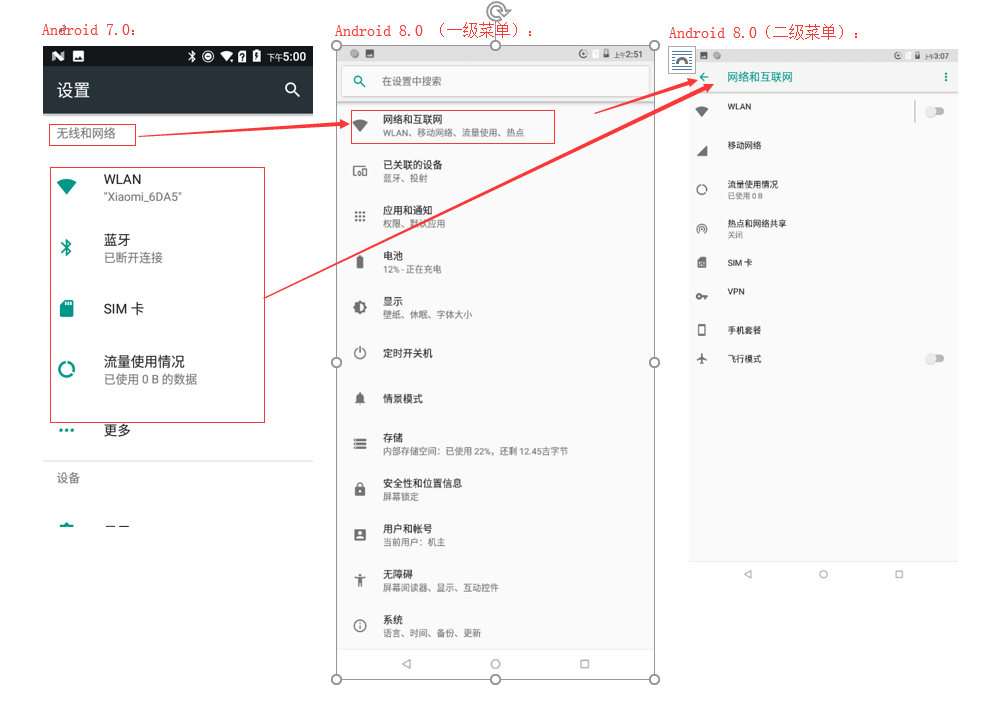

    再来看看Android O与N的Setting界面对比：

            (1)去掉7.0增加的侧滑菜单

            (2)去掉了Settings最上面的Condition和Suggestion两个菜单

设置的启动界面: O/packages/apps/Settings/src/com/android/settings/Settings.java

Settings的父类是SettingsActivity,而且其中有很多继承SettingsActivity的内部类,这个地方是很有意思,后续再说,先看下SettingsActivity.java

O/packages/apps/Settings/src/com/android/settings/SettingsActivity.java

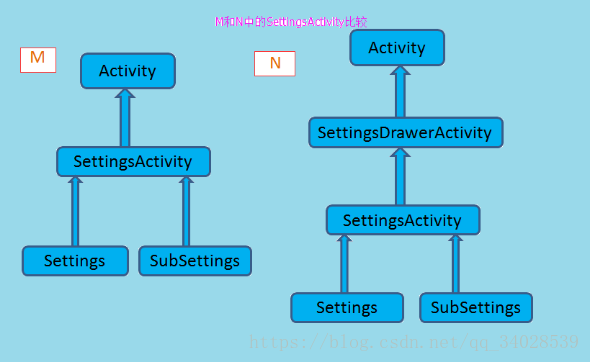

SettingsActivity的父类是SettingsDrawerActivity,而SettingsDrawerActivity是在SettingLib中定义

O/frameworks/base/packages/SettingsLib/src/com/android/settingslib/drawer/SettingsDrawerActivity.java

SettingsDrawerActivity名称是沿用N版本的名字,但是侧滑栏功能在O版本上已经移除了,google在这个地方偷了下懒.

1. SettingsDrawerActivity
2.     @Override
3.     protected void onCreate(@Nullable Bundle savedInstanceState) {
4.         super.onCreate(savedInstanceState);
5.         //主要是布局设置
6.         super.setContentView(R.layout.settings_with_drawer);
7.         mContentHeaderContainer = (FrameLayout) findViewById(R.id.content_header_container);
8.
9.         Toolbar toolbar = (Toolbar) findViewById(R.id.action_bar);
10.         if (theme.getBoolean(android.R.styleable.Theme_windowNoTitle, false)) {
11.             toolbar.setVisibility(View.GONE);
12.             return;
13.         }
14.         setActionBar(toolbar);
15.     }
16.
17.
18. SettingsActivity
19.     @Override
20.     protected void onCreate(Bundle savedState) {
21.         super.onCreate(savedState);
22.        ......
23.         //获取的类名，此处获取的可能是在Settings.java中的内部类，或者就是Settings.java
24.
25.         // Should happen before any call to getIntent()
26.         getMetaData();
27.         // Getting Intent properties can only be done after the super.onCreate(...)
28.         final String initialFragmentName = intent.getStringExtra(EXTRA_SHOW_FRAGMENT);
29.         ......
30.         final ComponentName cn = intent.getComponent();
31.         final String className = cn.getClassName();
32.         //mIsShowingDashboard会根据不同的类名布置不同的布局
33.         mIsShowingDashboard = className.equals(Settings.class.getName());
34.
35.         // This is a "Sub Settings" when:
36.         // - this is a real SubSettings
37.         // - or :settings:show_fragment_as_subsetting is passed to the Intent
38.         final boolean isSubSettings = this instanceof SubSettings ||
39.                 intent.getBooleanExtra(EXTRA_SHOW_FRAGMENT_AS_SUBSETTING, false);
40.
41.         // If this is a sub settings, then apply the SubSettings Theme for the ActionBar content
42.         // insets
43.         //设置二级界面的主题
44.         if (isSubSettings) {
45.             setTheme(R.style.Theme_SubSettings);
46.         }
47.         //布局不同的布置,主要是为了区分一级界面
48.         setContentView(mIsShowingDashboard ?　R.layout.settings_main_dashboard : R.layout.settings_main_prefs);
49.
50.         mContent = (ViewGroup) findViewById(R.id.main_content);
51.
52.         getFragmentManager().addOnBackStackChangedListener(this);
53.        ......
54.         //跳转到制定的界面
55.         launchSettingFragment(initialFragmentName, isSubSettings, intent);
56.
57.        ......
58.     }

在SettingsActivity的onCreate中去其实会有三个不同布局的加载方向,以下是重点了:

Settings , Settings的内部类 , SubSettings

(a)Settings ---主界面(一级界面)

onCreate函数中会根据类名加载不同的布局,而布尔值:mIsShowingDashboard 就是当前是否为一级界面的判断

[java]  view plain  copy

1. mIsShowingDashboard = className.equals(Settings.class.getName());
2. setContentView(mIsShowingDashboard ?
3.         R.layout.settings_main_dashboard : R.layout.settings_main_prefs);

settings_main_dashboard.xml就很简单了只是一个FrameLayout

[html]  view plain  copy

1. <?xml version="1.0" encoding="utf-8"?>
2. <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
3.              android:id="@+id/main_content"
4.              android:layout_height="match_parent"
5.              android:layout_width="match_parent"
6.              />

在之后的界面跳转即 launchSettingFragment(initialFragmentName, isSubSettings, intent)函数中又做出了区分:

[java]  view plain  copy

1. void launchSettingFragment(String initialFragmentName, boolean isSubSettings, Intent intent) {
2.     if (!mIsShowingDashboard && initialFragmentName != null) {
3.         ......
4.     } else {
5.         // No UP affordance if we are displaying the main Dashboard
6.         mDisplayHomeAsUpEnabled = false;
7.         // Show Search affordance
8.         mDisplaySearch = true;
9.         mInitialTitleResId = R.string.dashboard_title;
10. p;           //此处是真正显示一级界面的操作
11.         switchToFragment(DashboardSummary.class.getName(), null /* args */, false, false,
12.             mInitialTitleResId, mInitialTitle, false);
13.     }
14. }

在launchSettingFragment函数中正式加载了设置的一级界面DashboardSummary.java,DashboardSummary是一个Fragment,而内部布局是使用的R.layout.dashboard,dashboard.xml包含了一个自定义的RecyclerView类FocusRecyclerView,此处就不再详细说明了.

(b)Settings的内部类

Settings的内部类的启动一版都是通过activity 中的action属性启动的,而判断的依据也是通过mIsShowingDashboard,加载的布局为R.layout.settings_main_prefs,而settings_main_prefs.xml比dashboard.xml来说就增加了一个switchBar:

[html]  view plain  copy

1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
2.               android:orientation="vertical"
3.               android:layout_height="match_parent"
4.               android:layout_width="match_parent">
5.
6.     <LinearLayout
7.             android:orientation="vertical"
8.             android:layout_height="0px"
9.             android:layout_width="match_parent"
10.             android:layout_weight="1">
11.
12.         <com.android.settings.widget.SwitchBar android:id="@+id/switch_bar"
13.                   android:layout_height="?android:attr/actionBarSize"
14.                   android:layout_width="match_parent"
15.                   android:background="@drawable/switchbar_background"
16.                   android:theme="?attr/switchBarTheme"
17.                 />
18.
19.         <FrameLayout
20.                 android:id="@+id/main_content"
21.                 android:layout_width="match_parent"
22.                 android:layout_height="match_parent"
23.                 />
24.
25.     </LinearLayout>
26.
27.     <RelativeLayout /><!--没怎么研究过,此处代码就省略了-->
28.
29. </LinearLayout>

Settings的内部类的主体显示内容依然是一个Fragment,而这个Fragment已经在AndroidManifest.xml中定义好了.拿StorageDashboardActivity为例:

[html]  view plain  copy

1. <activity android:name=".Settings$StorageDashboardActivity"
2.         android:label="@string/storage_settings"
3.         android:icon="@drawable/ic_settings_storage"
4.         android:taskAffinity="com.android.settings"
5.         android:parentActivityName="Settings">
6.     <intent-filter android:priority="1">
7.         <action android:name="android.settings.INTERNAL_STORAGE_SETTINGS" />
8.         <action android:name="android.settings.MEMORY_CARD_SETTINGS" />
9.         <category android:name="android.intent.category.DEFAULT" />
10.     </intent-filter>
11.     <intent-filter>
12.         <action android:name="android.intent.action.MAIN" />
13.         <category android:name="android.intent.category.DEFAULT" />
14.         <category android:name="android.intent.category.VOICE_LAUNCH" />
15.     </intent-filter>
16.     <intent-filter android:priority="5">
17.         <action android:name="com.android.settings.action.SETTINGS" />
18.     </intent-filter>
19.     <meta-data android:name="com.android.settings.category"
20.         android:value="com.android.settings.category.ia.homepage" />
21.     <meta-data android:name="com.android.settings.title"
22.         android:resource="@string/storage_usb_settings" />
23.     <meta-data android:name="com.android.settings.FRAGMENT_CLASS"
24.         android:value="com.android.settings.deviceinfo.StorageSettings" />
25.     <meta-data android:name="com.android.settings.PRIMARY_PROFILE_CONTROLLED"
26.         android:value="true" />
27. </activity>

这个地方很容易会让人迷糊的,主要是里面的属性太多,看第一眼估计就会晕掉,这些属性是在SettingLib中的O/frameworks/base/packages/SettingsLib/src/com/android/settingslib/drawer/TileUtils.java有用到的,后续有时间的话可以总结一下,TileUtils主要目录加载的工具类.

言归正传,内部类StorageDashboardActivity的Fragment显示内容为:com.android.settings.FRAGMENT_CLASS,即com.android.settings.deviceinfo.StorageSettings
(c)SubSettings

和内部类就很相似了,不过是做了主题的切换:

[java]  view plain  copy

1. if (isSubSettings) {
2.     setTheme(R.style.Theme_SubSettings);
3. }

SubSettings的启动方式是很隐蔽的这里把启动的顺序贴下,各位有时间的话可以自己研究一下:

之前N的启动子界面都是在SubSettings为Activity的，不过O好像换掉了，都是以Settings为Activity

[java]  view plain  copy

1. android.support.v7.preference.Preference$1.onClick()
2. android.support.v7.preference.Preference.performClick()
3. com.android.settings.fuelgauge.PowerUsageSummary.onPreferenceTreeClick()
4. com.android.settings.dashboard.DashboardFragment.onPreferenceTreeClick()
5. android.support.v14.preference.PreferenceFragment.onPreferenceTreeClick()
6. com.android.settings.SettingsActivity.onPreferenceStartFragment()
7. com.android.settings.SettingsActivity.startPreferencePanel()
8. com.android.settings.Utils.startWithFragment()
9. com.android.settings.Utils.onBuildStartFragmentIntent()

   接下来看一看主界面的加载

packages\apps\Settings\src\com\android\settings\dashboard\DashboardSummary.java

DashboardSummary界面很简单，只有一个自定的RecyclerView，这里我们主要看看他的数据是如何加载的

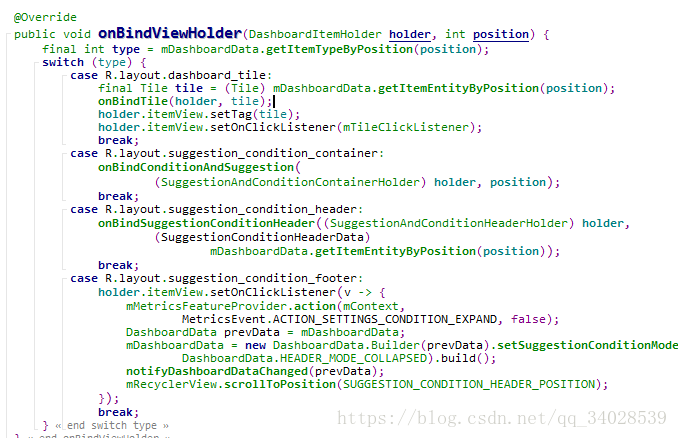

进入DashboardAdapter看加载的数据：

Tile实现了Parcelable接口，DashboardCategory里面包含着Tile，所以我们看看后者如何获取的

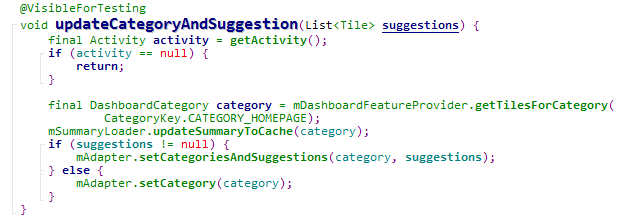

DashboardCategory的获取是在DashboardSummary中的updateCategoryAndSuggestion方法中，获取之后在DashboardAdapter设置

在DashboardSummary的onCreate函数中有获取的有两个很重要参数:mDashboardFeatureProvider,mSuggestionFeatureProvider.这两个是主要的数据提供者,mSuggestionFeatureProvider和mDashboardFeatureProvider的数据获取是有所不同的,这里就不再说明mSuggestionFeatureProvider了,重点说明下mDashboardFeatureProvider.

mDashboardFeatureProvider提供的数据是一级菜单如"电池","显示","网络和互联网"等,实现类为DashboardFeatureProviderImpl.java,而DashboardFeatureProviderImpl中的具体的数据是通过函数getTilesForCategory()从CategoryManager获取的.

这里具体的获取过程我就不去深究了，有需要的话可以参考下面这篇博客

https://blog.csdn.net/qq_26825819/article/details/80272644

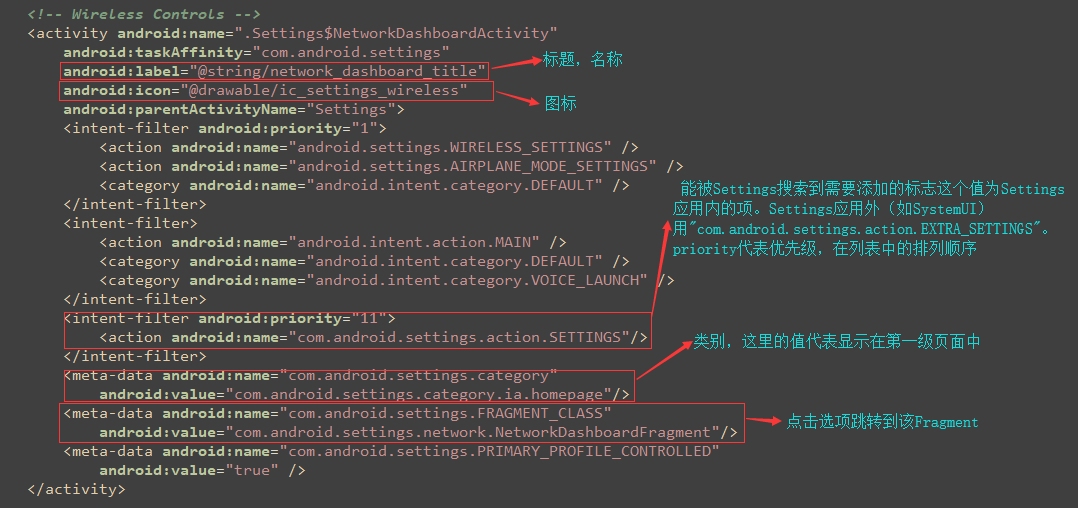

最后获取的数据是从AndroidManifest.xml中配置的，比如：

配置完之后会在onCategoriesChanged()中进行界面的加载。

二级界面的加载

    以上我们知道第一级菜单是完全动态的加载，但二级菜单则是动态加载和静态xml布局文件，就拿“系统”这项为例。

packages\apps\Settings\AndroidManifest.xml:

[html]  view plain  copy

1. <activity android:name=".Settings$SystemDashboardActivity"
2.                   android:label="@string/header_category_system"
3.                   android:icon="@drawable/ic_settings_about">
4.             <intent-filter android:priority="-1">
5.                 <action android:name="com.android.settings.action.SETTINGS"/>
6.             </intent-filter>
7.             <meta-data android:name="com.android.settings.category"
8.                        android:value="com.android.settings.category.ia.homepage"/>
9.             <meta-data android:name="com.android.settings.FRAGMENT_CLASS"
10.                        android:value="com.android.settings.system.SystemDashboardFragment"/>
11.             <meta-data android:name="com.android.settings.summary"
12.                        android:resource="@string/system_dashboard_summary"/>
13.         </activity>

SystemDashboardFragment.java继承DashboardFragment.java。DashboardFragment继承于PreferenceFragment

后者是通过xml文件来进行加载的，它是所有二级界面的基类。

packages\apps\Settings\src\com\android\settings\dashboard\DashboardFragment.java:

1,静态加载部分：

静态加载部分的实现方法为displayResourceTiles()->

[java]  view plain  copy

1. /**
2.     * Displays resource based tiles.
3.     */
4.    private void displayResourceTiles() {
5.     //获取xml布局文件的id（DashboardFragment.java实现该方法）
6.        final int resId = getPreferenceScreenResId();
7.        if (resId <= 0) {
8.            return;
9.        }
10.        addPreferencesFromResource(resId);
11.        final PreferenceScreen screen = getPreferenceScreen();
12.     /** 实现布局文件中的子项控件的业务逻辑
13.      *  DashboardFragment.java的子类实现getPreferenceControllers（）方法，该方法加载继承于AbstractPreferenceController.java的实现业务逻辑类
14.      */
15.        Collection<AbstractPreferenceController> controllers = mPreferenceControllers.values();
16.        for (AbstractPreferenceController controller : controllers) {
17.            controller.displayPreference(screen);
18.        }
19.    }

addPreferencesFromResource（resId）加载界面的布局

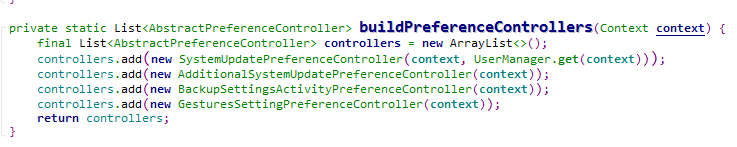

子类会添加Controller，它可以用来控制二级界面中item的显示。

2，动态加载部分：

动态加载部分的实现方法refreshDashboardTiles(）->

[java]  view plain  copy

1. /**
2.      * Refresh preference items backed by DashboardCategory.
3.      */
4.     @VisibleForTesting(otherwise = VisibleForTesting.PRIVATE)
5.     void refreshDashboardTiles(final String TAG) {
6.         final PreferenceScreen screen = getPreferenceScreen();
7.         /* 获取子项
8.          * getCategoryKey()从DashboardFragmentRegistry.PARENT_TO_CATEGORY_KEY_MAP中获取Category值。
9.          * 该值通过类名获取
10.          * 存：PARENT_TO_CATEGORY_KEY_MAP.put(SystemDashboardFragment.class.getName(), CategoryKey.CATEGORY_SYSTEM);
11.          * CATEGORY_SYSTEM = "com.android.settings.category.ia.system";
12.          */
13.         final DashboardCategory category =
14.                 mDashboardFeatureProvider.getTilesForCategory(getCategoryKey());
15.         ... ...
16.         // Install dashboard tiles.
17.         for (Tile tile : tiles) {
18.             ... ...
19.             if (mDashboardTilePrefKeys.contains(key)) {
20.                 ... ...
21.             } else {
22.                 // Don't have this key, add it.
23.                 final Preference pref = new Preference(getPrefContext());
24.                 /*在这里进行绑定，加载
25.                  *packages\apps\Settings\src\com\android\settings\dashboard\DashboardFeatureProviderImpl.java->bindPreferenceToTile()
26.                  */
27.                 mDashboardFeatureProvider.bindPreferenceToTile(getActivity(), getMetricsCategory(),
28.                         pref, tile, key, mPlaceholderPreferenceController.getOrder());
29.                 mProgressiveDisclosureMixin.addPreference(screen, pref);
30.                 mDashboardTilePrefKeys.add(key);
31.             }
32.             remove.remove(key);
33.         }
34.         // Finally remove tiles that are gone.
35.         for (String key : remove) {
36.             mDashboardTilePrefKeys.remove(key);
37.             mProgressiveDisclosureMixin.removePreference(screen, key);
38.         }
39.         mSummaryLoader.setListening(true);
40.     }

该文的Settings加载流程就差不多到这里了。

四，顺便说说

下拉菜单栏时长按设置图标进入设置，在系统项里面会多一个《系统界面调节工具》。那么这是怎么显示和隐藏的了？

frameworks\base\packages\SystemUI\src\com\android\systemui\tuner\TunerService.java

->setTunerEnabled():

[java]  view plain  copy

1. public static final void setTunerEnabled(Context context, boolean enabled) {
2.         //隐藏应用图标，隐藏某个组件启动也可以使用该方法
3.         userContext(context).getPackageManager().setComponentEnabledSetting(
4.                 new ComponentName(context, TunerActivity.class),
5.                 enabled ? PackageManager.COMPONENT_ENABLED_STATE_ENABLED
6.                         : PackageManager.COMPONENT_ENABLED_STATE_DISABLED,
7.                 PackageManager.DONT_KILL_APP);
8.     }
