三、广域通信网

广域网通信基础

PSTN(public switched telephone network) 公共交换电话网 56K

DTE (data terminal equipment)数据终端设备：PC/电话

DCE (data circuit equipment)数据电路设备：调制解调器/modem

机械特性：RS-232-C  25针D型连接器/9针串行接口

注：路由器console端口连接计算机串口，路由器SFP接口通过光纤连接广域网

电气特性：RS-232-C  V.28电路 20kb/s 15m局域网

功能特性：RS-232-C  V.24标准

流量与差错控制

流量控制 X.25、TCP

停等协议 TFA = 2Tp + Tf

滑动窗口协议

差错控制  检错码：CRC   纠错码：海明码

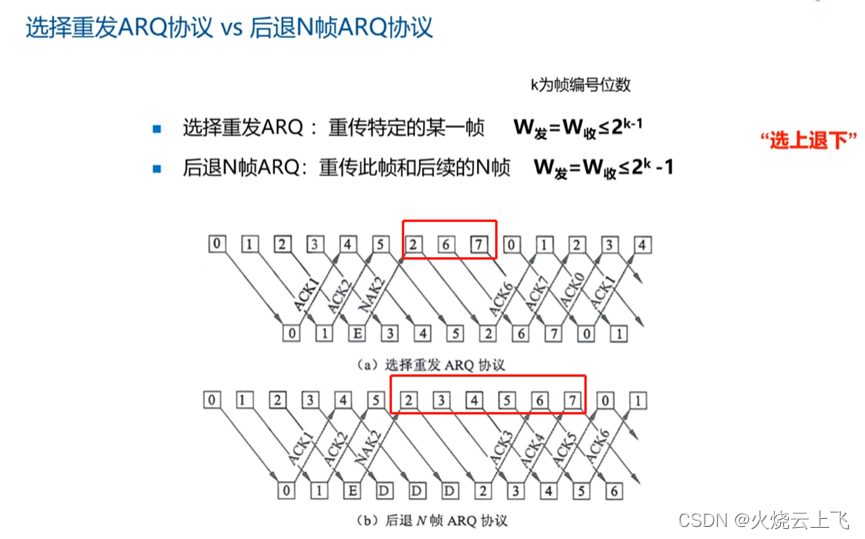

停等ARQ协议

选择重发应答帧 SREJ

后退N帧应答帧  REJ

HDLC (High Level Data Link Control)高级数据链路控制

面向位/比特的 数据链路层控制协议/同步链路控制协议

前后8位帧定界符 01111110

X.25和帧中继

X.25公共数据网 物理层，链路层，分组层

面向连接,虚链路

差错控制和流量控制 64kbps

​​​​​​​

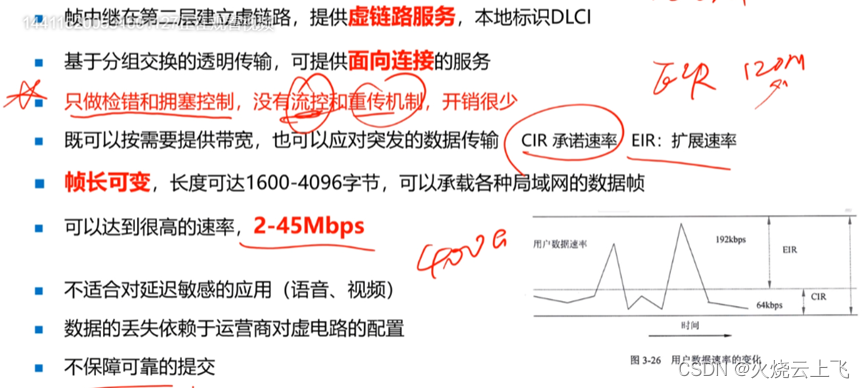

帧中继FR 面向连接



ISDN综合数字业务网 取代PSTN

窄带ISDN

BRI接口  144kbps

PRI 接口  2.048M

宽带ISDN (ATM) 面向连接 虚链路

信元交换 53字节

150M
