TCP/IP实现（一） 系统文件结构及mbuf

一.描述符

       在linux下编程时很多函数都会返回一个描述符，比如文件描述符，套接字描述符。那么描述符到底是什么呢？说到底描述符不过是一个数组下标，这个数组是由指向文件对象的指针组成的。文件对象是在文件被打开时创建的(这里的文件不仅仅是磁盘上的文件，也可以是套接字等)，具体的关于文件对象的细节会在《linux内核解析——文件系统》相关博文中说明。

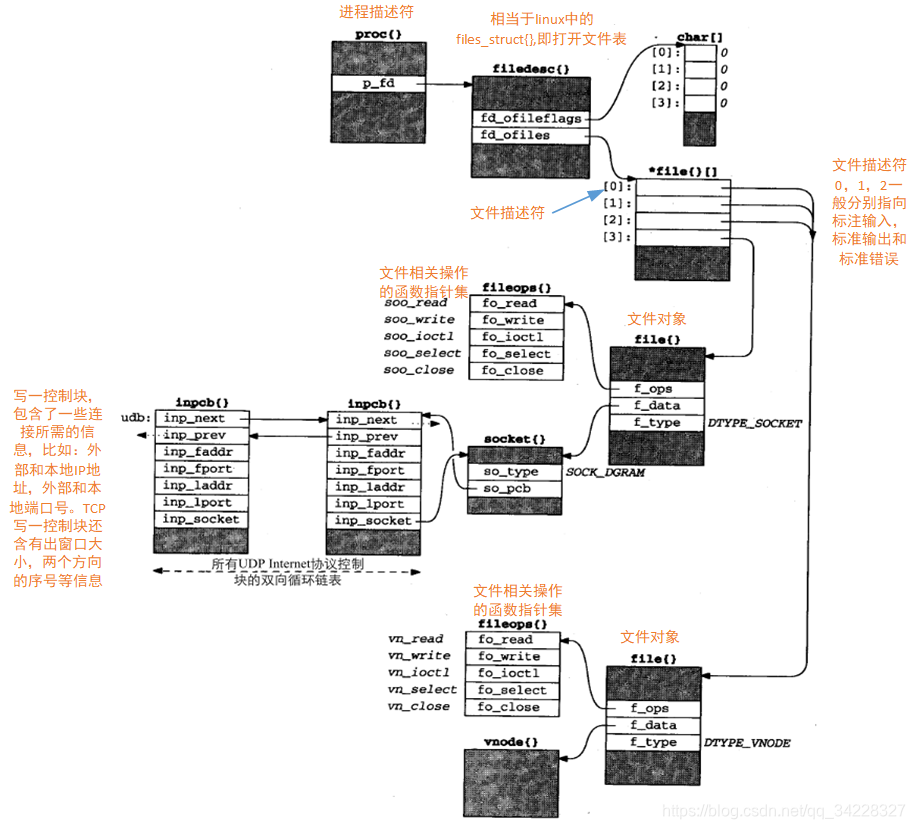

       现在只要知道：每个进程的进程描述符中都包含一个打开文件表，在linux下是struct files_struct结构，UNIX下是struct filedesc结构，每个打开文件表中右包含文件对象指针数组，即数组中每个元素指向struct file结构对象。每个文件对象中又包含操作文件的函数指针集，以及指向目录项节点(linux下的，在《linux内核解析——文件系统》博文中详述)的指针，或是指向一个socket对象。其结构图如下：



二.mbuf

        mbuf是一种缓存结构，用于在整个网络代码中存储各种信息，比如调用sendto发送的数据会从用户空间拷贝至mbuf中，mbuf的大小是固定的，每个mbuf总长为128字节，前20个字节为首部，mbuf分组的第一块mbuf还会用8个字节存储m_pkthdr.len(整个分组中数据的长度)和m_pkthdr.rcvif，，因此2个mbuf最多存储208个字节，当需要3个或3个以上的mbuf时会使用一种名为"簇"的大块缓存。

1.从mbuf看UDP的输出处理

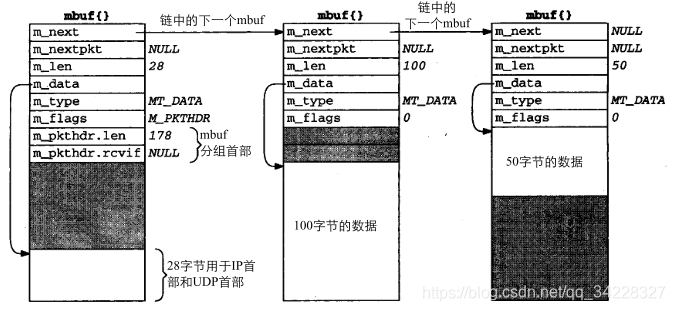

         1）首先调用sendto函数发送数据，该函数将数据从用户空间拷贝到mbuf，假设数据为150字节，则此时mbuf链如下：

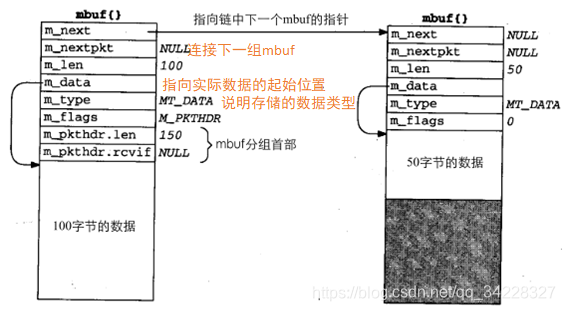

       2）接着到协议层需要在数据之前添加一个IP首部和一个TCP首部，为了·不移动数据部分，在链表之前又添加了一个mbuf用于存储协议首部，且为了便于低层写一添加自己的首部，如接口层添加以太网地址，而将UDP,IP首部放在新增mbuf的最下面。如图所示：

     3）接着到达接口层，将以太网地址添加到IP首部之前。



2.簇

    当mbuf中要存储的数据大于208字节时，即所需的mbuf数量达到3个及3个以上时，启用簇，此时会改变m_flag标志位，先对m_flag进行说明：1.m_flag为0，mbuf只包含数据；2.m_flag为M_PKTHDR,表明它是一个分组首部。（以上两种以在前面展示过了）；3.m_flag为M_EXT,说明使用外部簇；4.m_flag为M_PKTHDR | M_EXT，说明使用外部簇且为分组首部

     所谓簇是一个大小为2048字节的内存块，当启用簇时m_data指向实际数据起始处，m_ext.ext_buf指向簇的首部，如下图所示：

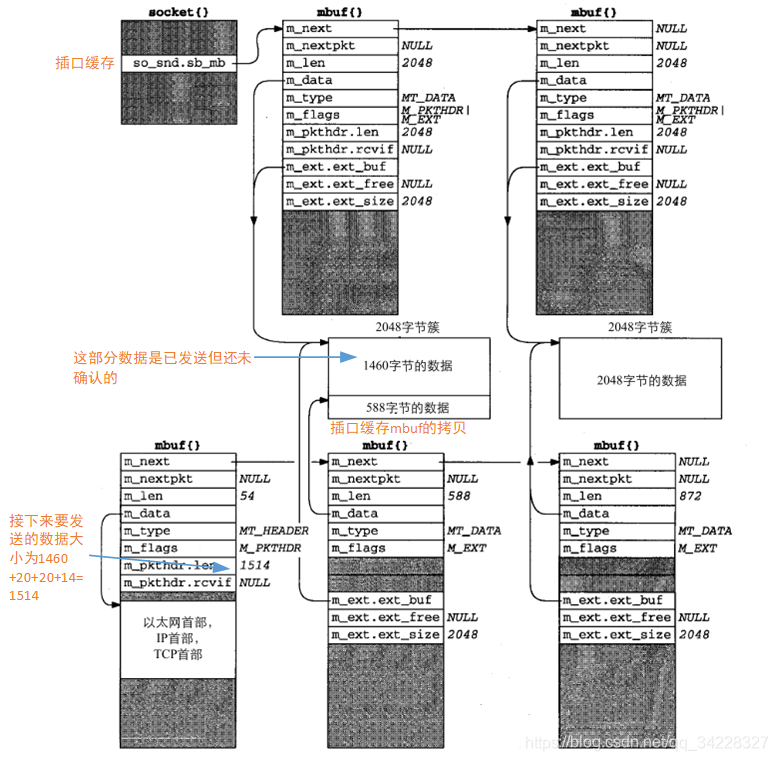

       多个mbuf之间可以共享一个簇，这在TCP发送数据时十分有用，可避免为保留未确认数据而拷贝一个备份。由于TCP是一个可靠协议，因此必需维护一个已发送数据的副本，直到数据被对方确认。TCP/IP协议是这样做的：当发送数据时并不直接改变插口缓存中mbuf的m_data指针，而是复制mbuf的一个副本,改变副本中的m_data，并根据要发送的大小来添加首部分组，再将数据复制给网络设备(网卡)。当使用簇使，便不用复制数据，而只是复制了mbuf链，当收到数据确认后再改变插口缓存中mbuf的m_data指针。示意图如下：
