给Dynamo程序添加个进度条——WindowsForm系列教程

你好，我是九哥~

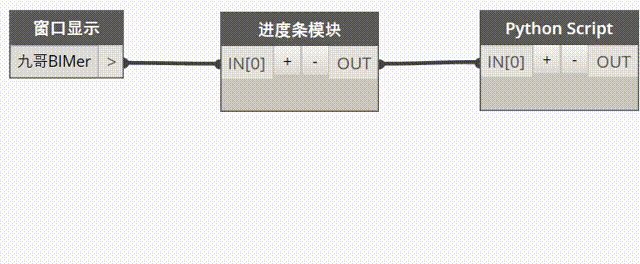

今天呢，我们来玩个不一样的，给我们的 Dynamo 程序，添加一个进度条，如下图所示：

本次教程不详细讲解这个如何实现的了，给大家一个用 Python 写好的窗体，你只需要在自己的程序里直接调用即可使用，然后我会在接下来的几篇文章中，给大家讲解一下如何在 Dynamo 中使用 WindowsForm 绘制窗体。

本次教程，就给大家介绍下，如何将这个进度条加入到自己的程序中，虽然并不是特别准确的显示程序进度，但是也能有个大概提示。

首先，新建一个 PythonScript 节点，把我提供的代码复制进去（公众号内回复__ProgressBar获取），作为模块使用。

文章开始的动图，是通过 1 到 10000 的计数，简单实现了一个进度条，代码如下：

import sys
import clr
import System
clr.AddReference('ProtoGeometry')
from Autodesk.DesignScript.Geometry import *

ProgressBarUtils = IN[0]
pgb = ProgressBarUtils()
lstProcessing = list(range(10000))
out = []
with pgb.MyProgressBroadcaster(len(lstProcessing), "BIM的乐趣") as broadcaster:
    for i in lstProcessing:



        broadcaster.onChange.next_p()
OUT = out

这里的进度条是通过模块里写好的一个计数器实现的，我们直接通过_broadcaster.onChange.next_p（）_方法与你自己的程序挂钩，来增加进度条显示。

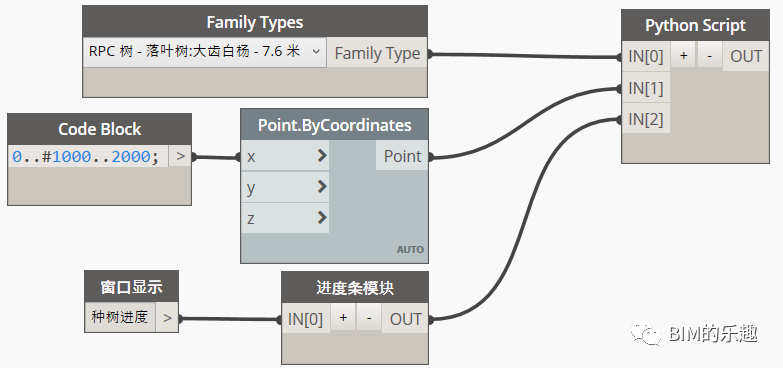

接下来我们用一个简单的小例子介绍要具体用法，我们简单创建一系列点，然后在指定点出放置族：

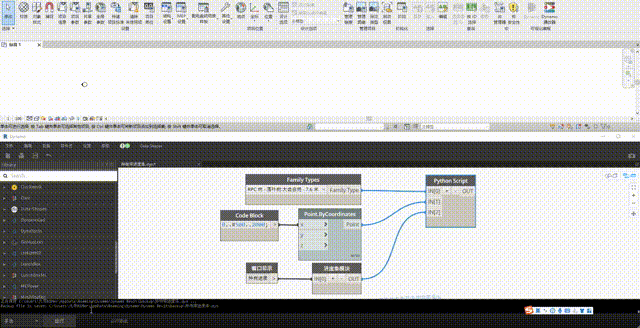

如上所示，我们在指定点处放置族，套用了上面的示例代码，融合了在指定点处放置族的代码，可以实现一个简单的带进度条的程序，代码如下：

import sys
import clr
import System

clr.AddReference("RevitServices")
clr.AddReference("RevitNodes")
import RevitServices
from RevitServices.Persistence import DocumentManager
from RevitServices.Transactions import TransactionManager
doc =  DocumentManager.Instance.CurrentDBDocument

import Revit
clr.ImportExtensions(Revit.Elements)
clr.ImportExtensions(Revit.GeometryConversion)

clr.AddReference("RevitAPI")
from Autodesk.Revit.DB import *

famType = UnwrapElement(IN[0])
pts = IN[1]
if not isinstance(pts, list):
  pts = UnwrapElement([pts])
else:
  pts = UnwrapElement(pts)

ProgressBarUtils = IN[2]
pgb = ProgressBarUtils()

elems = []
elemlist = []
with pgb.MyProgressBroadcaster(len(pts), "种树进度条") as broadcaster:
  TransactionManager.Instance.EnsureInTransaction(doc)
  for pt in pts:

    if famType.IsActive == False:
      famType.Activate()
    elems = doc.Create.NewFamilyInstance(pt.ToRevitType(), famType, Structure.StructuralType.NonStructural)
    elemlist.append(elems.ToDSType(True))

    broadcaster.onChange.next_p()
  TransactionManager.Instance.TransactionTaskDone()

OUT = elemlist

好了，今天的分享就到这里，小伙伴们快去自己尝试吧~
