设置墙、楼板每层的厚度和材质——群问题整理003

你好，这里是BIM的乐趣，我是九哥~

今天分享的是设置墙、楼板等每层的厚度和材质。

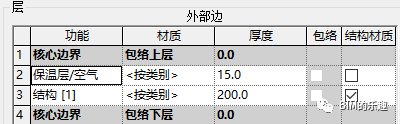

我们都知道，Revit中墙、板这类系统族，厚度设置和普通族是不太一样的，他的厚度参数可读，但是并不可设置，因为我们编辑其“结构”，是可以单独设置内部结构的，如下图：

所以如果Dynamo直接使用节点设置参数，会提示该参数为只读参数，那么我们有没有办法来设置这些厚度呢？

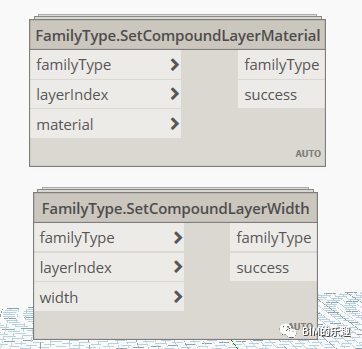

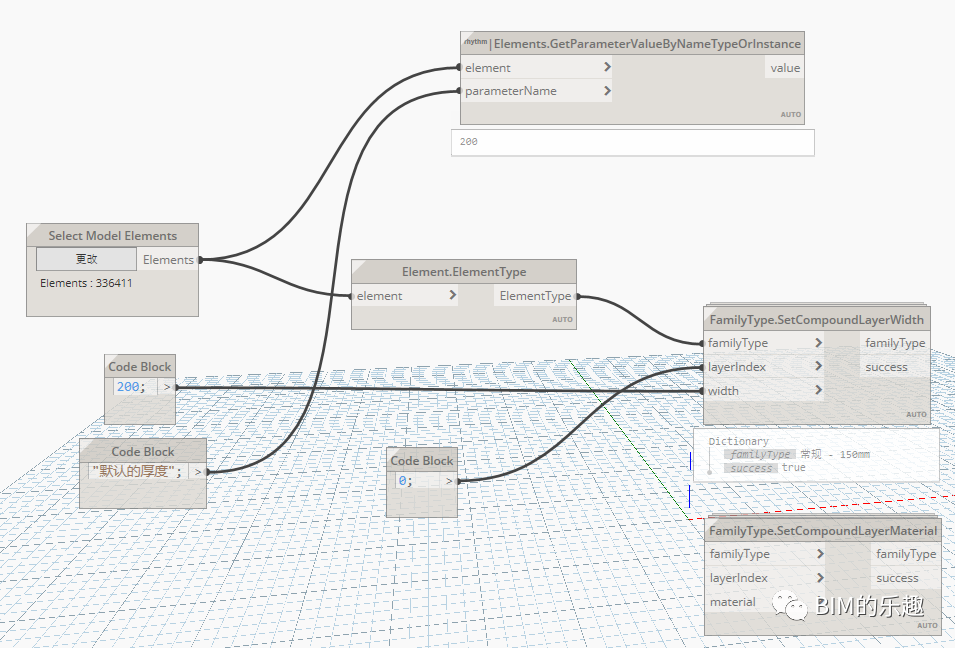

答案是肯定的，在ClockWork包或者Orchid包库，都有类似的节点，设置墙、板等的每层后度和材质，直接使用即可：

当然，如果你了解RevitAPI，一定会知道，这里涉及一个API，就是CompoundStructure，专门用来描述墙、板、屋顶、天花等的内部结构，如下图：

然后根据这个API来写代码，就能很简单的实现这个功能。
