转载：仅为学习用：

看门狗X5045开发档案

最近给客户做了一个电机控制板。考虑到产品的稳定性。所有复位电路我们采用了X5045最为复位。当然前期我也下了不少的资料看。可是大多的不全。或者是程序不能用，现在我把我的程序发给大家。希望做X5045的朋友可以用的上，也算是我个人回馈论坛吧。当然我支持程序原创，因为许许多多的

一手资料都不是网上下的。而是写出来的。在此我更希望大家自己动手去写程序。因为只有自己写用的时候你才会有底。

X5045工作在4.5V-5.5V,希望要用在2.7V-5.5V,并且复位电压在3.0V的同志。记得选型的时候选X5045S8I-2.7A，我也曾经为此复位电压苦恼了很久，我用的是锂电池3.6V，我当时选的X5045一直在啊复位希望读者，一定要看清除数据手册在选型。

X5045是一种集看门狗、电压监控和串行EEPROM 三种功能于一身的可编程控制电路.特别适合应用在需要少量存储器,并对电路板空间需求较高场合,X5045具有电压监控功能,可以保护系统免受低电压的影响，当电源电压降到允许范围(4.2V)以下时，系统将复位，直到电源电压返回到稳定值为止。X5045的存储器与CPU 通过串行通信方式接口(SPI)，可以存放512个字节数据.可擦写100万次,数据可保存100年.

下面是我项目中的 X5045的读写程序，希望可以用的上的可以拿去参考。

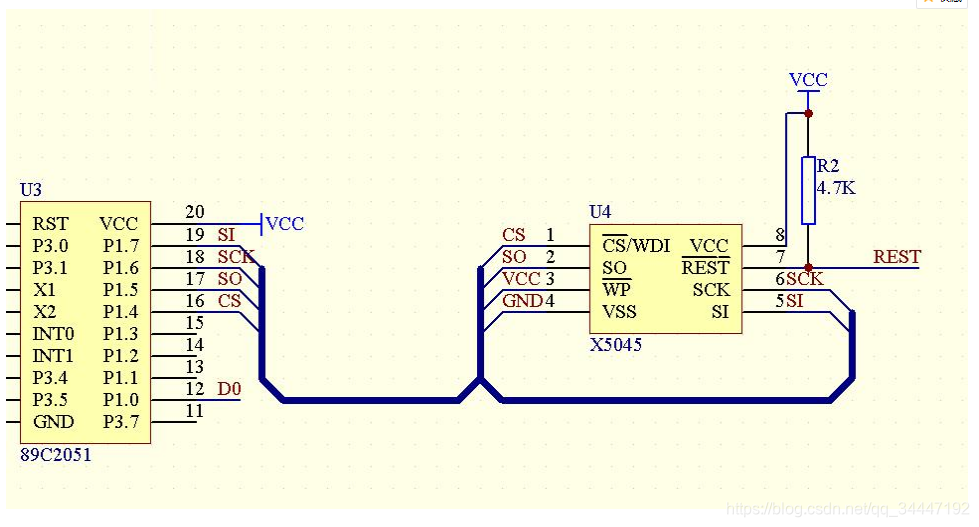

X5045接线电路图：

测试程序：

说明：

以下程序包含：底层字节读取函数，复位看门狗，状态寄存器的读写函数，EEPROM的读写函数。

在主函数中有一个 P0=design[b];//读已经定义的花样数据并写花样数据到P0;那个是我在程序测试的时候用的使用可以不易理会，send_char_com(Read_StatusReg()); 是利用串口把状态寄存器中的数发送到PC机上去。这个也是我测试用的。这些函数在另一个 .h文件中我就不发上去了，你们应该是会写的。

我的程序在实际应用中得到了事实的考证，经过实际的检验。单片机做控制外置看门狗电路效果很不错。X5045的功能很强大在实际开发中很有价值。

//=============================================
//程序：X5045看门狗的使用

//MCU:AT89C2051

//晶振：12M
//署名：张先永
//时间：2009-6-6
//=============================================
#include <AT89X51.h>

#define uchar unsigned char
#define uint  unsigned int
/*
#define CS    P1_4
#define SO    P1_5
#define SI    P1_7
#define SCLK  P1_6
*/

//实验板测试
#define CS    P1_0
#define SO    P1_1
#define SI    P1_3
#define SCLK  P1_2
#define ID_Part_A 0x55
#define ID_Part_D 0x40

//=============================================
//函数名称：1ms延时函数
//=============================================
delay1ms(int t)
{
int i,j;
for(i=0;i<t;i++)
  for(j=0;j<120;j++) ;
}
//=============================================
//函数名称： X5045写入数据(NOTE:高位在前)
//=============================================
void Write_X5045(uchar Writer_data)
{
unsigned char i;
for(i=0;i<8;i++)
{
     SI=(bit)(Writer_data&0x80);
  SCLK=0;
  SCLK=1;
  Writer_data<<=1;
}
  SI=0; //使SI处于确定的状态
}
//=============================================
//函数名称： X5045读取数据(NOTE:高位在前)
//=============================================
uchar Read_X5045(void)
{
unsigned char i,Read_data;
for(i=0;i<8;i++)
{
  SCLK=1;
  SCLK=0;
  Read_data<<=1;
  Read_data|=(uchar)(SO);
}
return Read_data;
}

//=============================================
//函数名称：WREN Instruction  允许写 CMD OX06
//=============================================
void WREN_Cmd (void)
{
SCLK=0;
CS=0;
Write_X5045(0x06);
SCLK=0;
CS=1;
}
//=============================================
//函数名称：WRDI Instruction 不允许写 CMD OX04
//=============================================
void WRDI_Cmd (void)
{
SCLK=0;
CS=0;
Write_X5045(0x04);
SCLK=0;
CS=1;
}
//=============================================
//函数名称：读状态寄存器
//说    明： WIP bit:(Read Only)
//    When set to a"1",a nonvolatile
//    write opration is in progress.
//    WEL Bit:(Read Only)
//    the bit is Write Enable Latch
//    When WEL=1,the latch is set.
//=============================================
uchar Read_StatusReg(void)
{
  uchar Read_data;
  SCLK=0;
  CS=0;
  Write_X5045(0X05);      //Read Status Register instuction
  Read_data=Read_X5045();
  SCLK=1;
  CS=1;
  return (Read_data);
}

//=============================================
//函数名称：写状态状态寄存器
//=============================================
void Write_StateReg(uchar Writer_data)
{
  delay1ms(10); //等待器件稳定，经验值
  WREN_Cmd (); //解锁
  SCLK=0;
    CS=0;
  Write_X5045(0X01);
   Write_X5045(Writer_data);
   SCLK=0;
   CS=1;
  WRDI_Cmd (); //上锁
}
//=============================================
//函数名称：重设看门狗
//=============================================
void Rest_WDG(void)
{
CS=0;
CS=1;
}
//=============================================
//函数名称：写数据到X5045__EEPROM
//=============================================
void Writer_to_X5045(uchar Writer_data, address)
{
  WREN_Cmd (); //解锁
  SCLK=0;
  CS=0;
  Write_X5045(0X02);
  Write_X5045(address);
  Write_X5045(Writer_data);
  SCLK=0;
  CS=1;
  WRDI_Cmd (); //上锁
}
//=============================================
//函数名称：读取数据X5045__EEPROM
//=============================================
uchar Read_form_X5045(uchar address)
{
uchar Read_data;

SCLK=0;
CS=0;
Write_X5045(0X03);
Write_X5045(address);
Read_data=Read_X5045();
SCLK=0;
CS=1;
return Read_data;
}
//=============================================
//函数名称：重置看门狗门限
//=============================================
void Reset_Vtrip(void)
{
CS=0;
delay1ms(50);
SCLK=0;
CS=0;
Write_X5045(0x06);
SCLK=0;
CS=1;
delay1ms(10);
SCLK=0;
CS=0;
Write_X5045(0X02);
Write_X5045(0x00);
Write_X5045(0x03);
Write_X5045(0x00);
SCLK=0;
CS=1;
}
//=============================================
//函数名称：设置看门狗门限
//=============================================
void Set_Vtrip(void)
{
CS=0;
delay1ms(50);
SCLK=0;
CS=0;
Write_X5045(0x06);
SCLK=0;
CS=1;
delay1ms(10);
SCLK=0;
CS=0;
Write_X5045(0X02);
Write_X5045(0x00);
Write_X5045(0x01);
Write_X5045(0x00);
SCLK=0;
CS=1;
}

//=============================================
//函数名称：配置串口
//=============================================
void Init_Com(void)
{
     TMOD = 0x20;       //定时器工作方式2，初值自动装入
     PCON = 0x00;       //波特率不增倍
     SCON = 0x50;       //串行工作方式设定
     TH1 = 0xFd;       //定时器初值高位
     TL1 = 0xFd;       //定时器初值低位
     TR1 = 1;        //启动定时器
}
//=============================================
//函数名称：向串口发送一个字符
//=============================================
void send_char_com(unsigned char ch)
{
    SBUF=ch;
    while(TI==0);
    TI=0;
}

//定义花样数据
code unsigned char design
[32]={0xFF,0xFE,0xFD,
0xFB,0xF7,0xEF,0xDF ,0xBF,0x7f,
0x7f,0xbf,0xdf,0xef,0xF7,0xFB,0xFD,0xFE,0xFF,
0XFF,0xFE,0xFC,0xF8,0xF0,0xE0,0xC0,0x80,0x0,
0xE7,0xDB,0xBD,0x7E,0xFF};

//=============================================
//函数名称：MAIN
//=============================================
void main()
{
unsigned  char  b;//在C51中因内存由限需要尽可能考虑使用变量的类型

// Reset_Vtrip();
// delay1ms(60000);
// CS=0;
  Writer_to_X5045(ID_Part_D,ID_Part_A);
Write_StateReg(0X10);
Init_Com();
while(1)
{
  for (b=0 ;b<32;b++)
     {
//  Set_Vtrip();
  P0=design[b];//读已经定义的花样数据并写花样数据到P0;
    send_char_com(Read_StatusReg());
   send_char_com(Read_form_X5045(ID_Part_A));
   Rest_WDG();
  delay1ms(300);
  }
}
}
---------------------
作者：zxianyong0
来源：CSDN
原文：https://blog.csdn.net/zxianyong/article/details/4310865
版权声明：本文为博主原创文章，转载请附上博文链接！
