PHP极其强大的图片处理库Grafika详细教程（4）：图形绘制

接上文所有的教程目录

《1、图像基本处理》
《2、图像特效处理模块》
《3、图像属性处理》
《4、图形绘制》

话不多说，我们接着上实例，要看基础描述，和下载信息请看第一篇

1、绘制贝塞尔曲线

贝塞尔曲线绘制，需要两个端点，一头一尾，还有两个控制点，在之间。所以，必然最起码4个参数。加上一个颜色共计5个参数。

从做到右，我们依次解释

• 第一个（数组）：表示起始点，数组内第一个参数为x，第二个参数为y（下同）

• 第二个（数组）：控制点1（接近起始点），数组内参数同上

• 第三个（数组）：控制点2（接近结束点），数组内参数同上

• 第四个（数组）：结束点，数组内参数同上

• 第五个：颜色，可以用十六进制表示，比如：#ff0000

绘制贝塞尔曲线有两个方法。但是大体步骤相同。1:、打开图片；2、绘图；3、保存或者输出

1、自行选择库，这种方法需要自行判断

命名空间中的use也需要注意，比之前多了两个

use Grafika\Grafika;
use Grafika\Gd\DrawingObject\CubicBezier as GdCubicBezier;
use Grafika\Imagick\DrawingObject\CubicBezier as ImagickCubicBezier;

$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$editorName = Grafika::detectAvailableEditor();
if('Imagick'===$editorName){
    $drawingObject = new ImagickCubicBezier(array(42, 180), array(230, 190), array(42, 45), array(300, 43), '#ff0000');
} else if ('Gd'===$editorName) {
    $drawingObject = new GdCubicBezier(array(42, 180), array(230, 190), array(42, 45), array(300, 43), '#ff0000');
}
$editor->draw( $image, $drawingObject );
$editor->save($image,'333/yanying-CubicBezier-1.jpg');

2、可以让grafika自己去选择当前适合的类

这种方法就是简单了许多，我们这次重新设定了参数，并且把线条颜色改为了黑色

use Grafika\Grafika;
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$drawingObject = Grafika::createDrawingObject('CubicBezier', array(42, 230), array(230, 237), array(42, 45), array(230, 43), '#000000');
$editor->draw( $image, $drawingObject );
$editor->save($image,'333/yanying-CubicBezier-1.jpg');

效果不错，以后再搞验证码就简单多了

2、绘制椭圆

椭圆虽然看着难，但是只要搞清楚确定一个椭圆的几个基本参数就可以了。

这里使用Ellipse参数来绘制椭圆。

后面跟着一些绘制椭圆的形状、样式参数。我们从左到右描述

• 椭圆的宽：px为单位

• 椭圆的高：px为单位

• 位置（数组）：数组内第一个值为x（椭圆最左边距离图像最左边值），第二个值为y（椭圆最上边距离图形最上边值）

• 边框宽度：单位px，如果设置为0，则表示无边框，默认为1px

• 椭圆边框颜色：该值需要借助于color类，而不是简单的填入一个颜色字符串

• 椭圆的填充值：该颜色同上

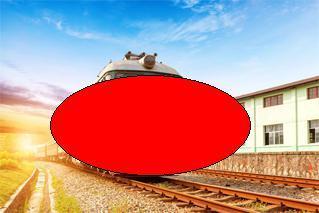

我们创建一个200*100，距离左边50，上边75，边框为1，边框色为黑色，填充红色的椭圆。

use Grafika\Grafika;
use Grafika\Color;
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$drawingObject = Grafika::createDrawingObject('Ellipse', 200, 100, array(50, 75), 1, new Color('#000000'), new Color('#FF0000'));
$editor->draw( $image, $drawingObject );
$editor->save($image,'333/yanying-Ellipse.jpg');

查看结果

3、绘制直线

绘制直线就稍微简单点儿了。

• 第一个参数为数组，表示起始坐标

• 第二个参数为数组，表示结束坐标

• 第三个参数为垂直方向的顺序，表示哪根线在上哪根线在下。（其中GD库会忽略掉，默认为1）

• 第四个参数为颜色，不填默认为黑色

我们试着画几根线试试：

use Grafika\Grafika;
use Grafika\Color;
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$editor->draw($image, Grafika::createDrawingObject('Line', array(0, 0), array(200, 200), 1, new Color('#FF0000')));
$editor->draw($image, Grafika::createDrawingObject('Line', array(0, 200), array(200, 0), 1, new Color('#00FF00')));
$editor->draw($image, Grafika::createDrawingObject('Line', array(0, 0), array(200, 100), 1, new Color('#0000FF')));
$editor->draw($image, Grafika::createDrawingObject('Line', array(0, 100), array(200, 100)));
$editor->draw($image, Grafika::createDrawingObject('Line', array(100, 0), array(100, 200)));
$editor->save($image,'333/Line.jpg');

4、绘制多边形

我们使用Polygon绘制多边形，其中参数为

• 第一个参数为坐标点，是一个数组，其中该数组内有3个数组，每个数组有两个值，第一个值表示x，第二个值表示y

形如

array(array(0,0), array(50,0), array(0,50))

• 第二个参数为边框宽度，0为没有，从1开始，单位为px（默认为1）

• 第三个参数为边框颜色（默认为黑色）

• 第四个参数为填充色（默认白色）

我们试着画几个图形

use Grafika\Grafika;
use Grafika\Color;
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$editor->draw( $image, Grafika::createDrawingObject('Polygon', array(array(0,0), array(50,0), array(0,50)), 1));
$editor->draw( $image, Grafika::createDrawingObject('Polygon', array(array(200-1,0), array(150-1,0), array(200-1,50)), 1));
$editor->draw( $image, Grafika::createDrawingObject('Polygon', array(array(100,0), array(140,50), array(100,100), array(60,50)), 1, null, new Color('#FF0000')));
$editor->save($image,'333/Polygon.jpg');

5、二次贝塞尔曲线

又称贝兹曲线或贝济埃曲线，是应用于二维图形应用程序的数学曲线

其形如这个样子

我们使用如下代码就可以很轻松的创建

use Grafika\Grafika;
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$drawingObject = Grafika::createDrawingObject('QuadraticBezier', array(70, 250), array(20, 110), array(220, 60), '#FF0000');
$editor->draw( $image, $drawingObject );
$editor->save($image,'333/yanying-QuadraticBezier.jpg');

其中参数如下

• 第一个参数为起始点的坐标，是一个数组array(x,y)

• 第二个参数为控制点的坐标，也是数组，数组内分别为x，y

• 第三个参数为结束点的坐标，也是一个数组，数组内为x，y

• 最后一个参数为颜色，默认为黑色

当然你也可以使用另外一种方式来创建二次贝塞曲线

use Grafika\Grafika;
use Grafika\Gd\DrawingObject\QuadraticBezier as GdQuadraticBezier;
use Grafika\Imagick\DrawingObject\QuadraticBezier as ImagickQuadraticBezier;
$editorName = Grafika::detectAvailableEditor();
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
if('Imagick'===$editorName){
    $drawingObject = new ImagickQuadraticBezier(array(70, 250), array(20, 110), array(220, 60), '#FF0000');
} else if ('Gd'===$editorName) {
    $drawingObject = new GdQuadraticBezier(array(70, 250), array(20, 110), array(220, 60), '#FF0000');
}
$editor->draw( $image, $drawingObject );
$editor->save($image,'333/yanying-QuadraticBezier-1.jpg');

6、创建矩形

矩形，其实和椭圆形差不多，只是有个别参数有些差异。

可以使用如下的代码直接创建一个矩形

use Grafika\Grafika;
use Grafika\Color;
$editorName = Grafika::detectAvailableEditor();
$editor = Grafika::createEditor();
$editor->open($image , 'yanying-smaller.jpg');
$editor->draw( $image, Grafika::createDrawingObject('Rectangle', 85, 50)); // A 85x50 no filled rectangle with a black 1px border on location 0,0.
$editor->draw( $image, Grafika::createDrawingObject('Rectangle', 85, 50, array(105, 10), 0, null, new Color('#FF0000'))); // A 85x50 red rectangle with no border.
$editor->draw( $image, Grafika::createDrawingObject('Rectangle', 85, 50, array(105, 70), 0, null, new Color('#00FF00'))); // A 85x50 green rectangle with no border.
$editor->draw( $image, Grafika::createDrawingObject('Rectangle', 85, 50, array(0, 60), 1, '#000000', null)); // No fill rectangle
$editor->save($image,'333/yanying-Rectangle.jpg');

其中的参数

• 第一个为：宽度。px为单位

• 第二个为高度，px为单位

• 第三个为一个数组，内包含两个值，x：表示矩形左边距离图片左边的距离；y：表示矩形的上边距离图片的上边距离。默认为array(0,0)表示和左上角重叠。

• 第四个参数为边框的宽度，默认为1，当设置为0的时候，表示没有边框

• 第五个参数为边框的颜色，默认为黑色，当设置为null的时候表示没有颜色

• 第六个参数为填充颜色，默认为白色，当设置为null的时候表示没有颜色

我们绘制了几个矩形
