1.注意芯片bonding镜像问题，PCB镜像问题
2.输入输出的每个SMA接头要有一定间距，留有一定操作距离
3.插针排布要方便后续接线操作
4.各种接头，插口的安装要考虑固定问题
5.各种插座要考虑整个板子的其他器件高度，能否插入，和插入方向问题
6.COB封装的话要注意PCB上的PAD尤其是SPI的PAD要对应正确
请添加图片描述

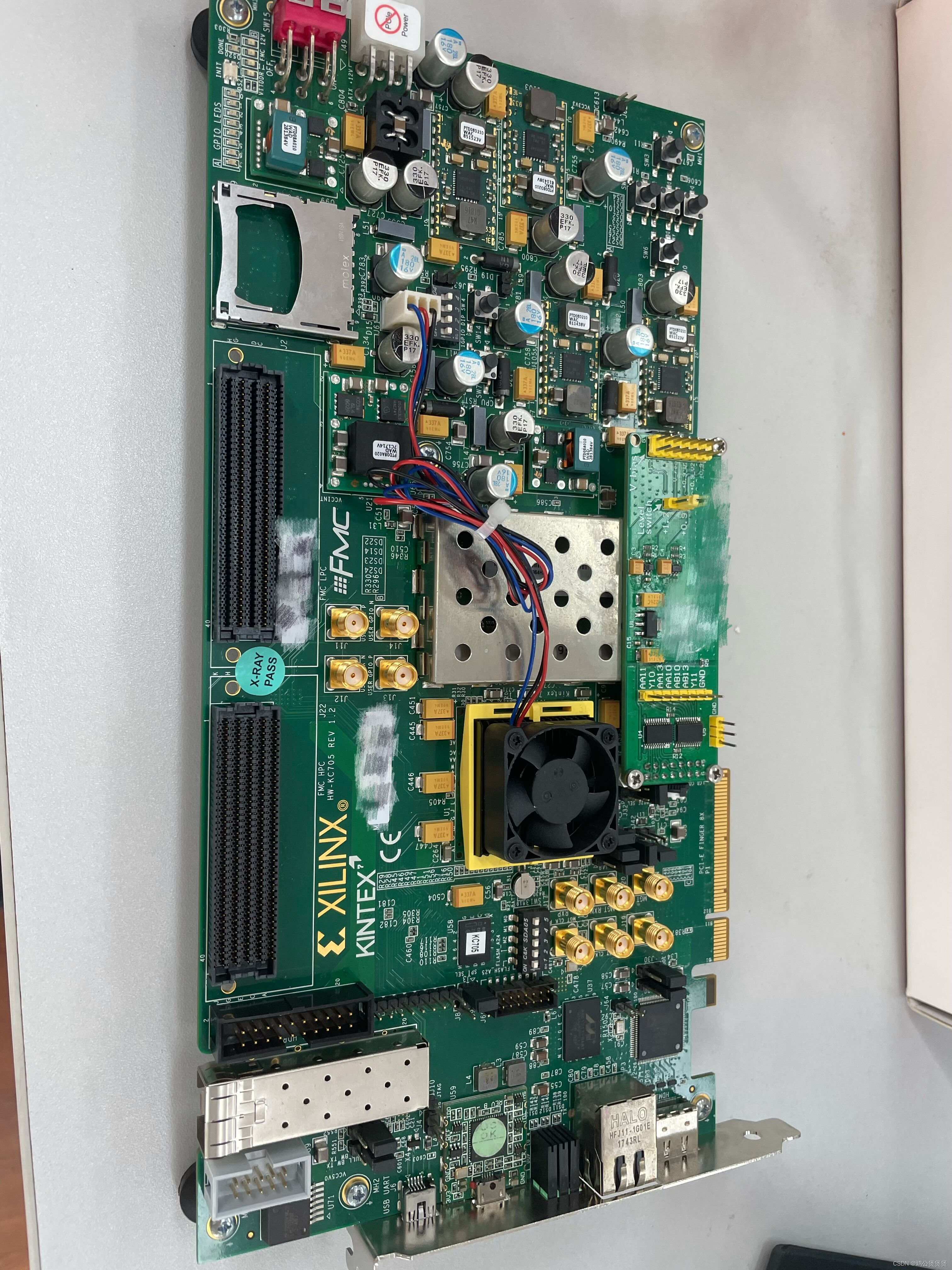

要连接的FPGA
请添加图片描述

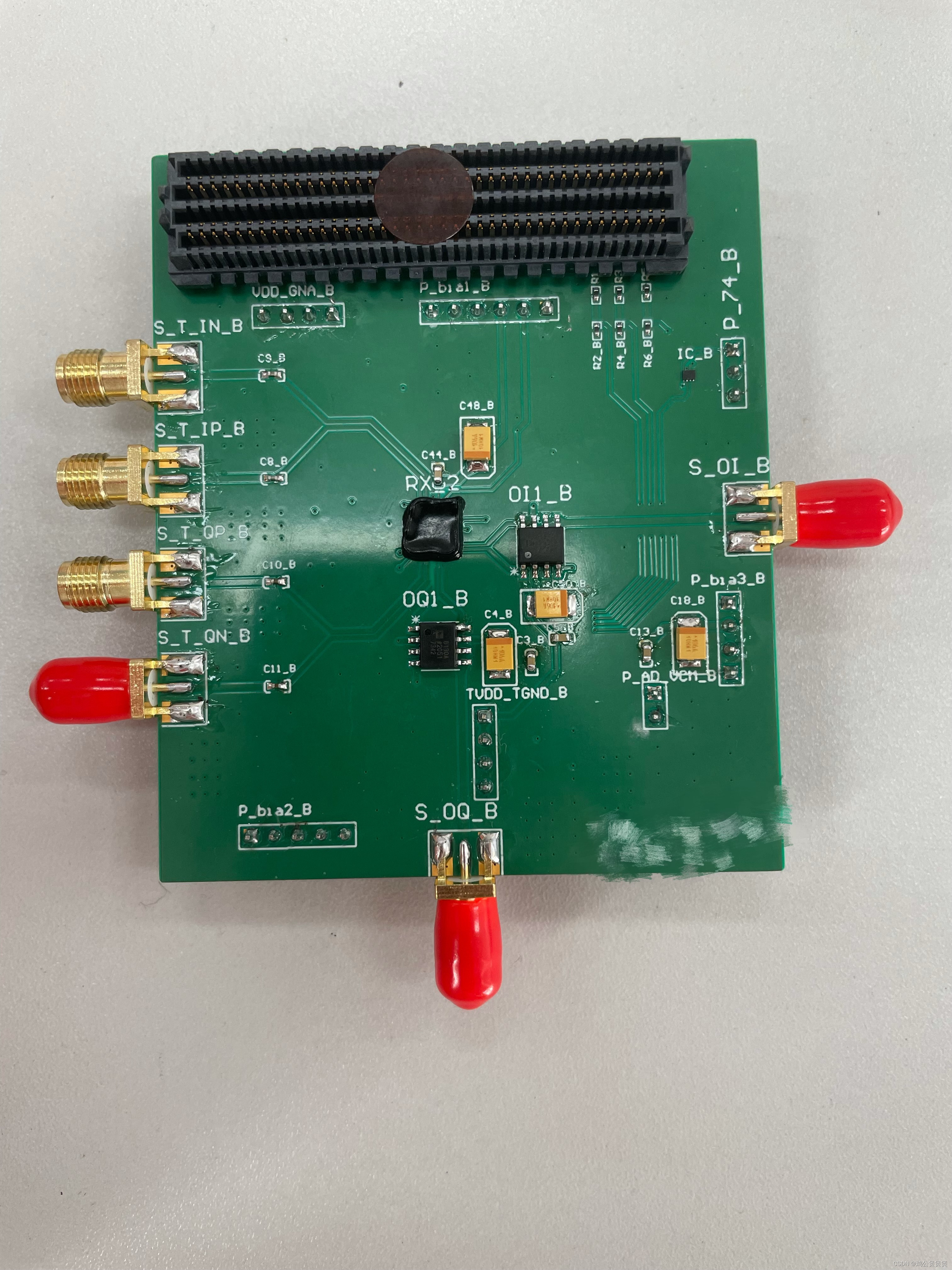

待测板子
请添加图片描述
因为FPGA板上的器件高度而无法连接

pcb设计注意事项
