视频基础知识——编码时，帧率、码率、分辨率之间的联系

本文主要补充基础概念，在设置编码器的时候，参数设置不对，录制的屏幕就会出现花屏。所以梳理了基础知识，就知道哪里设置不对了。

如下是ffmpeg自带的sample，encode_video的例子，选取H264的编码器，进行编码。

const AVCodec *codec;
AVCodecContext *c= NULL;

/* find the mpeg1video encoder */
codec = avcodec_find_encoder_by_name(codec_name);
c = avcodec_alloc_context3(codec);

/* put sample parameters */
c->bit_rate = 400000;
/* resolution must be a multiple of two */
c->width = 352;
c->height = 288;
/* frames per second */
c->time_base = (AVRational){1, 25};
c->framerate = (AVRational){25, 1};

    /* emit one intra frame every ten frames
     * check frame pict_type before passing frame
     * to encoder, if frame->pict_type is AV_PICTURE_TYPE_I
     * then gop_size is ignored and the output of encoder
     * will always be I frame irrespective to gop_size
     */
c->gop_size = 10;
c->max_b_frames = 1;
c->pix_fmt = AV_PIX_FMT_YUV420P;

if (codec->id == AV_CODEC_ID_H264)
        av_opt_set(c->priv_data, "preset", "slow", 0);

/ * open it */
ret = avcodec_open2(c, codec, NULL);

其中，c->bit_rate = 400 000; 一直不知道怎么来的，导致录制屏幕花屏。下面整理了基础知识，才知道这个东西是怎么来的，以及如何设置。



一、像素

通常说的像素，一般指图像含有多少个像素点。

• 720P: 实际像素是1280x720，相乘结果921600， 即有921600个像素点，也就是常说的100万像素
• 1080P：实际像素是1920x1080，相乘结果2073600，即有2073600个像素点，也就是常说的200万像素

二、图像占用空间大小计算

公式：图像像素数 * 图像位深 / 8 = 占用字节。一个像素点占用8位。

• 比如：一张图片像素为：1024x1024，位深32位，则图像大小为：1024*1024*32/8=4194304byte = 4KB   1024*1024*32/8=4MB

三、分辨率

分辨率是指设备输出分辨率或叫屏幕 分辨率，即屏幕上横竖有多少个容器点，每个容器点用于容纳一个像素。说人话就是：屏幕的像素点总和。比如某手机分辨率为720*640， 给它播放1080P的视频，根本不能发挥1080P的优势。

常见的视像分辨率有352×288，176×144，640×480，1024×768

四、密度

每英寸包含多少个像素点，单位PPI(pixel per inch).

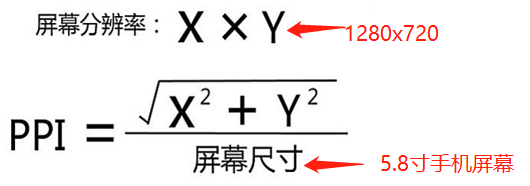

根据公式，就可以计算出，这个5.8寸的手机的PPI是多少。PPI超过300就可以算是视网膜屏了，肉眼已经分辨不出像素点来。

四、码流（data rate）：

是指视频文件在单位时间内使用的数据流量，也叫码率，经过视频压缩后每秒产生的数据量，而压缩是去掉图像的空间冗余和视频的时间冗余，是视频编码中画面质量控制中最重要的部分。同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。

码流越大，说明单位时间内取样率越大，数据流的精度就越高，处理出来的文件就越接近原始文件，画面质量越好，画质越清晰，要求播放设备的解码能力也越高。

对应ffmpeg中的就是 c->bit_rate。单位kb/s 或Mb/s。

在开发过程中，如果一帧图像的尺寸设置成：352*388，20帧/秒， 352*388*20=2 731 520b/s（压缩前）， 所以压缩后 bit_rate = 400 000, 则画面清晰，且录制的视频也比较小。如果尺寸设置成1280*720，则bit_rate需要设置大一些，比如设置成800 000， 此时画面才会清晰，如果依然设置成400000，则画面非常模糊，像打马赛克一样。 当尺寸改大，且bit_rate设置大时，录制的视频文件也会偏大。

六、视频文件大小的计算

视频文件大小：（音频码率+视频码率）*时长/8 。  前面单位是kbit, 体积单位也是kb

• 如果一个视频码率为3Mbps, 音频码率为512Kbps，时长是90分钟（5400秒），那么整个文件大小就是：      （3+512/1024）* 5400/8=2362.5MB=2.307G
• 一个视频文件的大小为5.86M,播放时长为3分7秒: 则该文件对应的码流就是：5.86 * 1024 * 1024 * 8 / (3 * 60 + 7) =262872.95657754bps=262.873Kbps=0.263Mbps
• 通过上面的分析，可以看出，码率对视频文件的大小，影响很关键呀！

七、帧速率

帧速率（画面的实时性、流畅性），指每秒钟刷新的图片的帧数。也可以理解为图形处理器每秒钟能够刷新几次。对视频内容而言，帧速率指每秒所显示的静止帧格数。要生成平滑连贯的动画效果，帧速率一般不小于8；而电影的帧速率为24fps。捕捉动态视频内容时，此数字愈高愈好。

八、比特率

比特率是指每秒钟传送的比特（bite）数。单位为bps(Bit Per Second)。比特率越高，单位时间传送的数据量越大。比特率表示经过编码（压缩）后的音、视频数据每秒钟需要用多少个比特来表示。

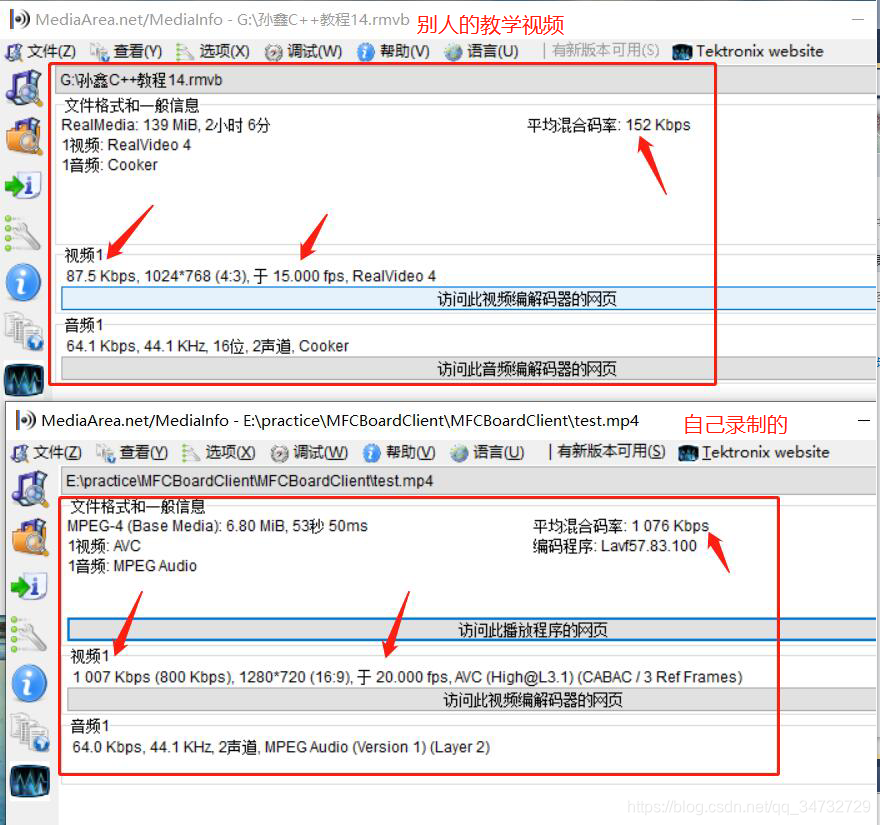

九、例子

不同参数，导致的巨大差异，主要是文件大小的差异，太大了。我们都希望高清且体积小的文件，但是参数调节不好，就不能得到理想的效果。可以看到，录屏的话，帧率不用很大，这时候，需要的码率也就不大，然后文件体积就小了。前提是，这种录制的效果，是自己可以接受的。



以上内容，是在处理音视频过程中遇到的基础知识，整理学习用。
