海量数据架构 - ShardingSphere分库分表详解
1. 概述

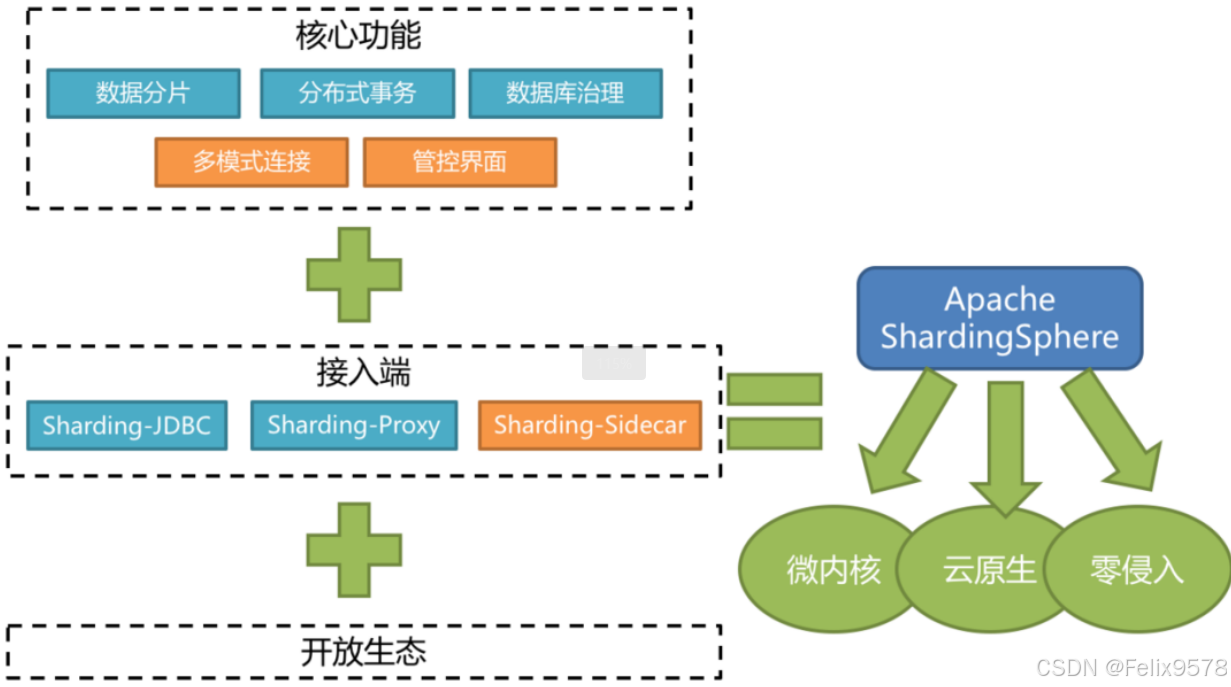

ShardingSphere是一套开源的分布式数据库中间件解决方案组成的生态圈，它由Sharding-JDBC、Sharding-Proxy和Sharding-Sidecar这3款相互独立的产品组成。它们均提供标准化的数据分片、分布式事务和数据库治理功能，可适用于如Java同构、异构语言、云原生等各种多样化的应用场景。
ShardingSphere定位为关系型数据库中间件，旨在充分合理地在分布式的场景下利用关系型数据库的计算和存储能力。
1.1. ShardingSphere-JDBC
Sharding-JDBC定位为轻量级Java框架，在Java的JDBC层提供额外服务。它使用客户端直连数据库，以jar包形式提供服务，无需额外部署和依赖，可理解为增强版的JDBC驱动，完全兼容JDBC和各种ORM框架。
适用于任何基于JDBC的ORM框架，如：JPA, Hibernate, Mybatis, Spring JDBC Template或直接使用JDBC。
支持任何第三方的数据库连接池，如：DBCP, C3P0, BoneCP, Druid, HikariCP等。
支持任意实现JDBC规范的数据库。目前支持MySQL，Oracle，SQLServer，PostgreSQL以及任何遵循SQL92标准的数据库。

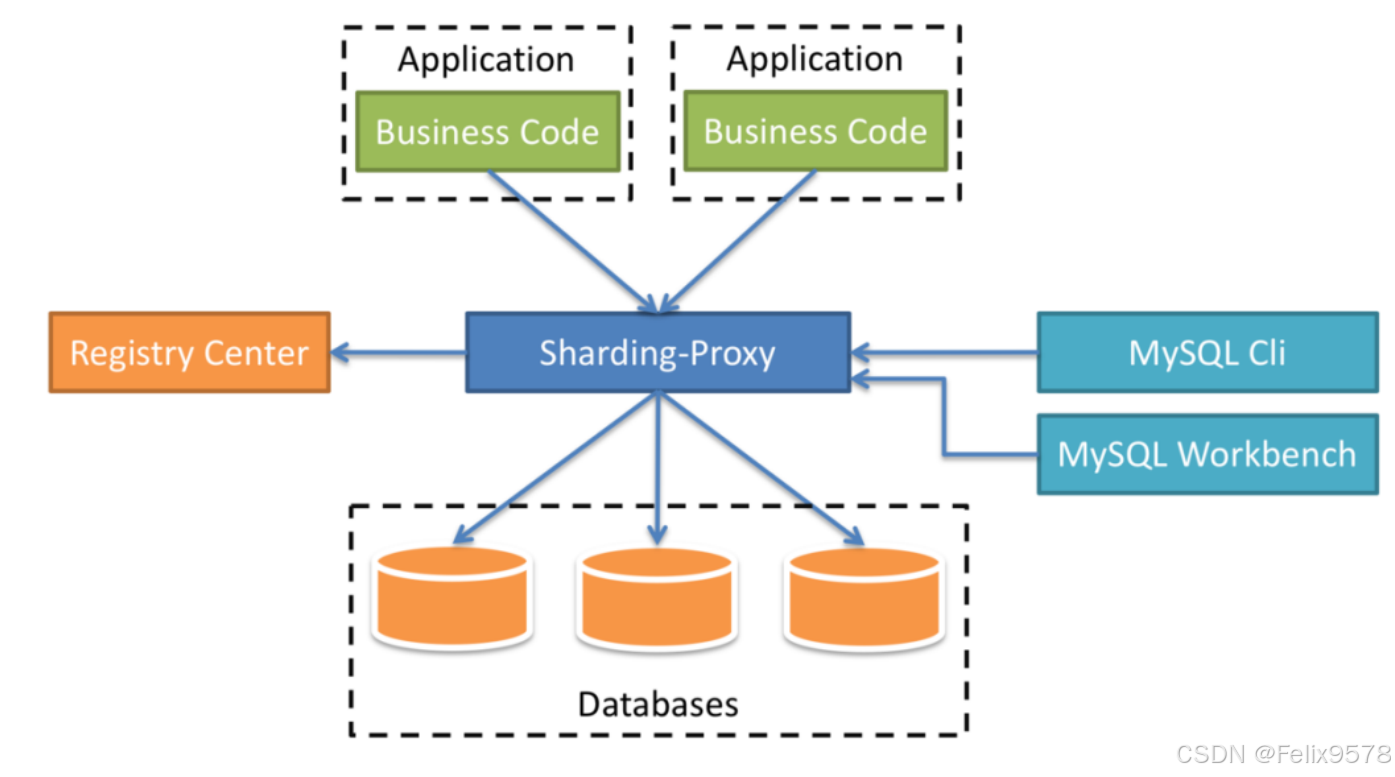

1.2. ShardingSphere-Proxy
Sharding-Proxy定位为透明化的数据库代理端，提供封装了数据库二进制协议的服务端版本，用于完成对异构语言的支持。目前提供MySQL和PostgreSQL版本，它可以使用任何兼容MySQL/PostgreSQL协议的访问客户端(如：MySQL Command Client, MySQL Workbench, Navicat等)操作数据，对DBA更加友好。
向应用程序完全透明，可直接当做MySQL/PostgreSQL使用。
适用于任何兼容MySQL/PostgreSQL协议的客户端。

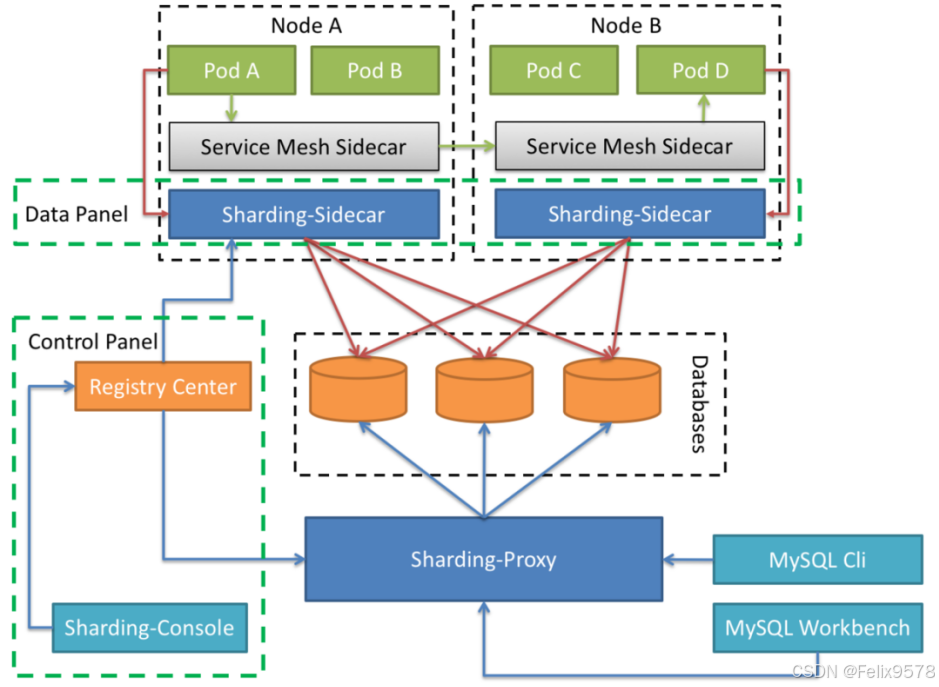

1.3. ShardingSphere-Sidecar
Sharding-Sidecar定位为Kubernetes的云原生数据库代理，以Sidecar的形式代理所有对数据库的访问。通过无中心、零侵入的方案提供与数据库交互的啮合层，即Database Mesh，又可称数据库网格。
Database Mesh的关注重点在于如何将分布式的数据访问应用与数据库有机串联起来，它更加关注的是交互，是将杂乱无章的应用与数据库之间的交互有效的梳理。使用Database Mesh，访问数据库的应用和数据库终将形成一个巨大的网格体系，应用和数据库只需在网格体系中对号入座即可，它们都是被啮合层所治理的对象。

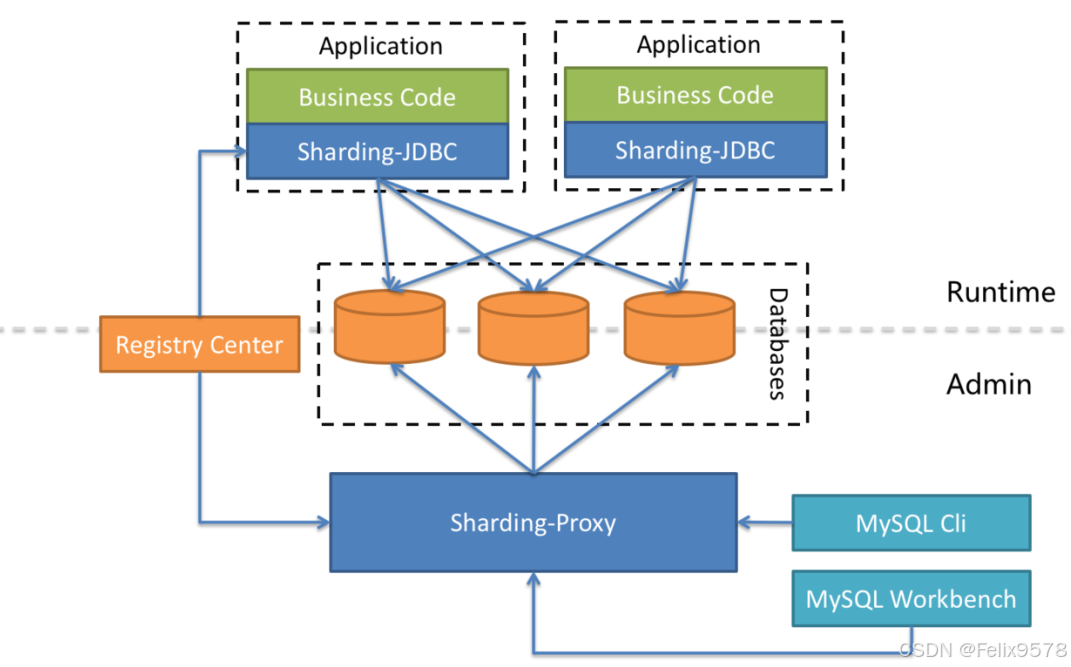

1.4. 混合架构
ShardingSphere-JDBC采用无中心化架构，适用于Java开发的高性能的轻量级OLTP应用；ShardingSphere-Proxy提供静态入口以及异构语言的支持，适用于OLAP应用以及对分片数据库进行管理和运维的场景。
Apache ShardingSphere是多接入端共同组成的生态圈。通过混合使用ShardingSphere-JDBC和ShardingSphere-Proxy，并采用同一注册中心统一配置分片策略，能够灵活地搭建适用于各种场景的应用系统，使得架构师更加自由地调整适合与当前业务的最佳系统架构。
2. 概念 & 功能
2.1. 数据分片
从性能方面来说，由于关系型数据库大多采用B+树类型的索引，在数据量超过阈值的情况下，索引深度的增加也将使得磁盘访问的IO次数增加，进而导致查询性能的下降；同时，高并发访问请求也使得集中式数据库成为系统的最大瓶颈。
从运维成本方面考虑，当一个数据库实例中的数据达到阈值以上，对于DBA的运维压力就会增大。数据备份和恢复的时间成本都将随着数据量的大小而愈发不可控。一般来讲，单一数据库实例的数据的阈值在1TB之内，是比较合理的范围。
垂直分片
按照业务拆分的方式称为垂直分片，又称为纵向拆分，它的核心理念是专库专用。在拆分之前，一个数据库由多个数据表构成，每个表对应着不同的业务。而拆分之后，则是按照业务将表进行归类，分布到不同的数据库中，从而将压力分散至不同的数据库。

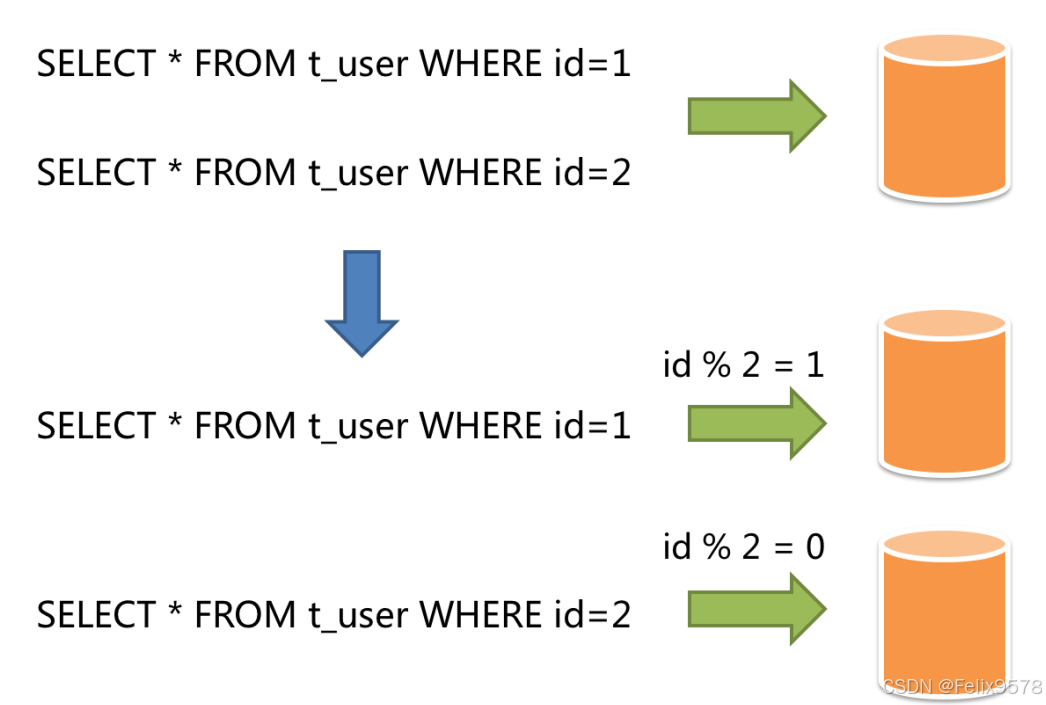

水平拆分的关键字段。例：将订单表中的订单主键的尾数取模分片，则订单主键为分片字段。SQL中如果无分片字段，将执行全路由，性能较差。除了对单分片字段的支持，Apache ShardingSphere也支持根据多个字段进行分片。
- 分片算法：通过分片算法将数据分片，支持通过=、>=、<=、>、<、BETWEEN和IN分片。分片算法需要应用方开发者自行实现，可实现的灵活度非常高。
- 分片策略：包含分片键和分片算法，由于分片算法的独立性，将其独立抽离。真正可用于分片操作的是分片键 + 分片算法，也就是分片策略。目前提供5种分片策略。
- 行表达式：使用表达式可以简化配置，只需要在配置中使用 e x p r e s s i o n 或 {expression}或 expression或->{expression}标识行表达式即可。 b e g i n . . e n d 表示范围区间， {begin..end}表示范围区间， begin..end表示范围区间，{[unit1, unit2, unit_x]}表示枚举值。行表达式中如果出现连续多个 e x p r e s s i o n 或 {expression}或 expression或->{expression}表达式，整个表达式最终的结果将会根据每个子表达式的结果进行笛卡尔组合。例如，{1…3}最终会被解析为online_table1, online_table2, online_table3, offline_table1, offline_table2, offline_table3。
- 分布式主键：在分片规则配置模块可配置每个表的主键生成策略，默认使用雪花算法（snowflake）生成64bit的长整型数据。雪花算法是由Twitter公布的分布式主键生成算法，它能够保证不同进程主键的不重复性，以及相同进程主键的有序性。
2.1.2. 使用规范
下面列出已明确可支持的SQL种类以及已明确不支持的SQL种类，尽量让使用者避免踩坑。
支持项
- 路由至单数据节点：100%全兼容（目前仅MySQL，其他数据库完善中）
- 路由至多数据节点：全面支持DML、DDL、DCL、TCL和部分DAL。支持分页、去重、排序、分组、聚合、关联查询（不支持跨库关联）。
不支持项
- 路由至多数据节点：不支持CASE WHEN、HAVING、UNION (ALL)，有限支持子查询。
2.2. 读写分离
读写分离虽然可以提升系统的吞吐量和可用性，但同时也带来了数据不一致的问题。这包括多个主库之间的数据一致性，以及主库与从库之间的数据一致性的问题。并且，读写分离也带来了与数据分片同样的问题，它同样会使得应用开发和运维人员对数据库的操作和运维变得更加复杂。
3. 示例：水平分库分片
引入maven依赖
<dependency>
<groupId>org.apache.shardingsphere</groupId>
<artifactId>sharding-jdbc-core</artifactId>
<version>${sharding-sphere.version}</version>
</dependency>
或者
<dependency>
<groupId>org.apache.shardingsphere</groupId>
<artifactId>sharding-jdbc-spring-boot-starter</artifactId>
<version>${shardingsphere.version}</version>
</dependency>
上pom.xml
<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
<modelVersion>4.0.0</modelVersion>
<parent>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-parent</artifactId>
<version>2.3.1.RELEASE</version>
<relativePath/> <!-- lookup parent from repository -->
</parent>
<groupId>com.cjs.example</groupId>
<artifactId>sharding-jdbc-demo</artifactId>
<version>0.0.1-SNAPSHOT</version>
<name>sharding-jdbc-demo</name>
<properties>
<java.version>1.8</java.version>
</properties>
<dependencies>
<dependency>
<groupId>org.apache.shardingsphere</groupId>
<artifactId>sharding-jdbc-spring-boot-starter</artifactId>
<version>4.1.1</version>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-data-jpa</artifactId>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-web</artifactId>
</dependency>
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<scope>runtime</scope>
</dependency>
<dependency>
<groupId>com.alibaba</groupId>
<artifactId>druid</artifactId>
<version>1.1.22</version>
</dependency>
<dependency>
<groupId>org.projectlombok</groupId>
<artifactId>lombok</artifactId>
<optional>true</optional>
</dependency>
<dependency>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-starter-test</artifactId>
<scope>test</scope>
<exclusions>
<exclusion>
<groupId>org.junit.vintage</groupId>
<artifactId>junit-vintage-engine</artifactId>
</exclusion>
</exclusions>
</dependency>
</dependencies>
<build>
<plugins>
<plugin>
<groupId>org.springframework.boot</groupId>
<artifactId>spring-boot-maven-plugin</artifactId>
</plugin>
</plugins>
</build>
</project>
OrderEntity.java
package com.cjs.example.sharding.entity;
import lombok.Data;
import javax.persistence.*;
import java.io.Serializable;
@Entity
@Table(name = "t_order")
public class OrderEntity implements Serializable {
@Id
@Column(name = "order_id")
@GeneratedValue(strategy = GenerationType.IDENTITY)
private Long orderId;
private Integer userId;
private Integer status = 1;
}
OrderRepository.java
package com.cjs.example.sharding.repository;
import com.cjs.example.sharding.entity.OrderEntity;
import org.springframework.data.jpa.repository.JpaRepository;
public interface OrderRepository extends JpaRepository<OrderEntity, Long> {
}
OrderService.java
package com.cjs.example.sharding.service;
import com.cjs.example.sharding.entity.OrderEntity;
import com.cjs.example.sharding.repository.OrderRepository;
import org.springframework.stereotype.Service;
import javax.annotation.Resource;
@Service
public class OrderService {
@Resource
private OrderRepository orderRepository;
public void save(OrderEntity entity) {
orderRepository.save(entity);
}
}
OrderController.java
package com.cjs.example.sharding.controller;
import com.cjs.example.sharding.entity.OrderEntity;
import com.cjs.example.sharding.service.OrderService;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RequestParam;
import org.springframework.web.bind.annotation.RestController;
@RequestMapping("/order")
@RestController
public class OrderController {
@Autowired
private OrderService orderService;
@GetMapping("/save")
public String save(@RequestParam("userId") Integer userId) {
OrderEntity entity = new OrderEntity();
entity.setUserId(userId);
orderService.save(entity);
return "ok";
}
}
启动类
package com.cjs.example.sharding;
import org.springframework.boot.CommandLineRunner;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.boot.autoconfigure.transaction.jta.JtaAutoConfiguration;
import javax.annotation.Resource;
import javax.sql.DataSource;
@SpringBootApplication(exclude = JtaAutoConfiguration.class)
public class ShardingJdbcDemoApplication implements CommandLineRunner {
public static void main(String[] args) {
SpringApplication.run(ShardingJdbcDemoApplication.class, args);
}
@Resource
private DataSource dataSource;
@Override
public void run(String... args) throws Exception {
System.out.println(dataSource);
}
}
application.properties
# 配置真实数据源
spring.shardingsphere.datasource.names=ds0,ds1
# 配置第 1 个数据源
spring.shardingsphere.datasource.ds0.type=com.alibaba.druid.pool.DruidDataSource
spring.shardingsphere.datasource.ds0.driver-class-name=com.mysql.jdbc.Driver
spring.shardingsphere.datasource.ds0.url=jdbc:mysql://localhost:3306/ds0
spring.shardingsphere.datasource.ds0.username=root
spring.shardingsphere.datasource.ds0.password=123456
# 配置第 2 个数据源
spring.shardingsphere.datasource.ds1.type=com.alibaba.druid.pool.DruidDataSource
spring.shardingsphere.datasource.ds1.driver-class-name=com.mysql.jdbc.Driver
spring.shardingsphere.datasource.ds1.url=jdbc:mysql://localhost:3306/ds1
spring.shardingsphere.datasource.ds1.username=root
spring.shardingsphere.datasource.ds1.password=123456
# 配置 t_order 表规则
spring.shardingsphere.sharding.tables.t_order.actual-data-nodes=ds$->{0..1}.t_order_$->{0..1}
spring.shardingsphere.sharding.tables.t_order.table-strategy.inline.sharding-column=order_id
spring.shardingsphere.sharding.tables.t_order.table-strategy.inline.algorithm-expression=t_order_$->{order_id % 2}
spring.shardingsphere.sharding.tables.t_order.key-generator.type=SNOWFLAKE
spring.shardingsphere.sharding.tables.t_order.key-generator.column=order_id
spring.shardingsphere.sharding.tables.t_order.database-strategy.inline.sharding-column=user_id
spring.shardingsphere.sharding.tables.t_order.database-strategy.inline.algorithm-expression=ds$->{user_id % 2}
spring.shardingsphere.props.sql.show=true
通过访问 http://localhost:8080/order/save?userId=xxx 想数据库中插入数据，结果确实如预期的那样。
4. 写在最后
配置入口类：org.apache.shardingsphere.shardingjdbc.spring.boot.SpringBootConfiguration
文档在这里：
