网络拓扑图不通的解决方法

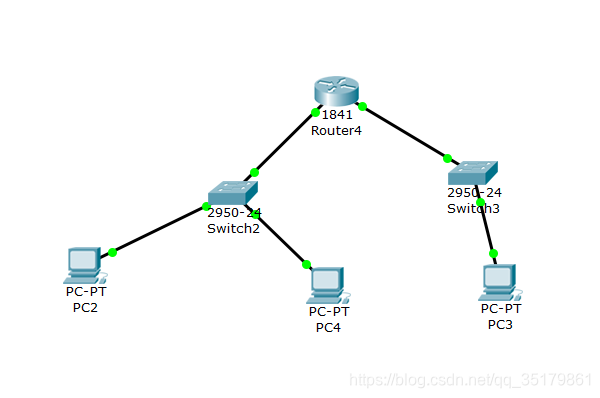

如果只是如图配置PC机，路由，交换机，并配线，发现与路由相连额线路未连通，是因为还有重要的配置未进行。

具体配置如下：
1、主机配置
PC2和PC4在一个局域网，只是IP的主机位不通，子网掩码，网关同PC2

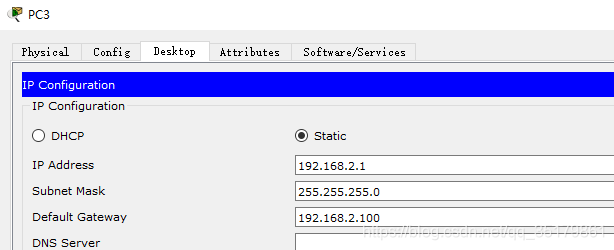

PC3来自其他的局域网。配置如下

2.路由器配置
Router(config-if)#in
Router(config-if)#int
Router(config-if)#int fa0/0
Router(config-if)#ip address 192.168.1.100 255.255.255.0 %%%网关+子网掩码
Router(config-if)#no shutdown

Router(config-if)#
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router(config-if)#int
Router(config-if)#int fa0/1
Router(config-if)#ip address 192.168.2.100 255.255.255.0
Router(config-if)#no shutdown
按照以上操作就配置完成了

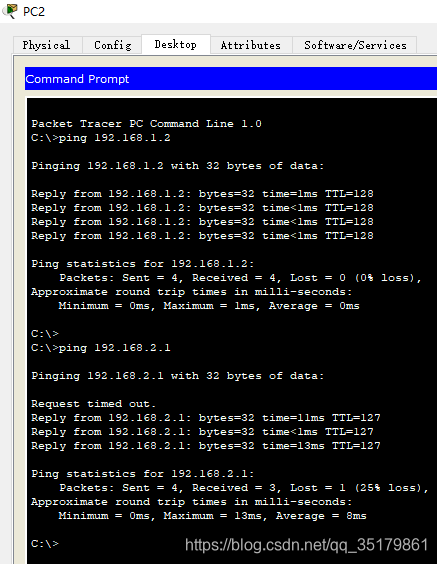

3、测试阶段：
