智能网卡驱动之hinic3 wqe

WQE 英文全称是Work Queue Element.

WQE 是芯片可以识别的数据格式。
也就是Linux 上层网络协议栈使用sk_buff 在协议栈的各层中传递数据，但是网卡无法识别sk_buff 这种格式，网卡有自己能够识别的数据格式，就是wqe。网卡驱动的功能就是将sk_buff 里的控制信息和数据信息转换层wqe定义的格式，然后传递给网卡。
接下来我以发送队列SQ为示例讲解wqe。

wqebb

SQ队列中的最小单元是wqebb(work queue element basic block)，每个wqebb的大小为16B，一个wqe报文可以包含多个wqebb，最大支持队列深度为16K。 也就是wqebb是wqe 内存分配的最小单元，一个wqe 包含n个wqebb。

为了整体提高芯片端到端性能，将SQ WQE结构设计成支持3种类型：
在支持无状态卸载情况下，使用Extended SQ WQE with normal TS结构；状态卸载的控制信息需要占用额外的一个wqebb。
在不支持无状态卸载时，使用Extended SQ WQE with small TS结构（一个报文包含多个sge）和Compact SQ normal WQE（一个报文只包含一个sge）两种结构。

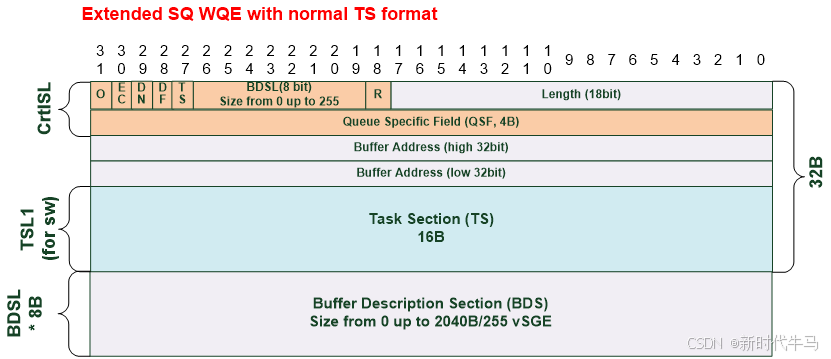

1. Extended SQ WQE with normal TS

支持无状态卸载，其中：
CtrlSL部分主要是描述了这个wqe的属性。部分卸载信息。后面携带的Buffer Address 是一个可以指向数据块的指针。
TSL1 描述的是状态卸载标志。
BDSL 包含的是指向数据指针。

根据上图，CrtlSL 占用一个wqebb，TSL1 占用一个wqebb，BDSL占用n个wqebb。
该类型WQE结构包括CTRL, QSF, TASK和BD字段，支持无状态卸载，其中无状态卸载的信息，填充在CTRL的QSF字段中和Task字段中，供芯片和微码进行无状态卸载操作，TASK的大小固定为16B。

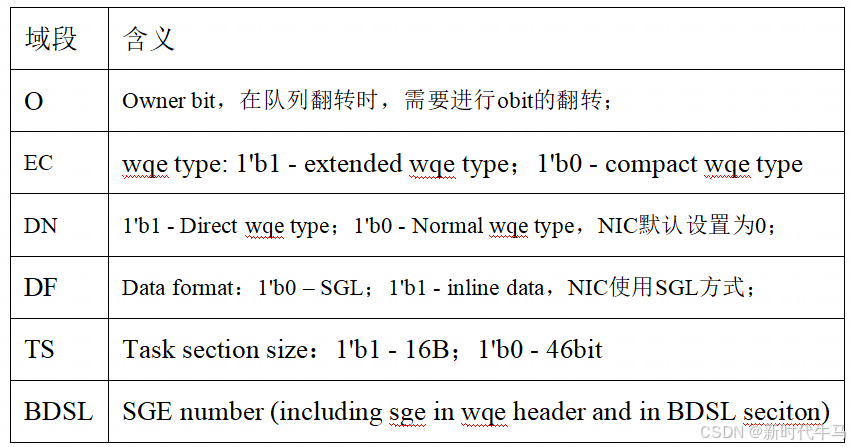

CTRL中关键字段信息填写如下：

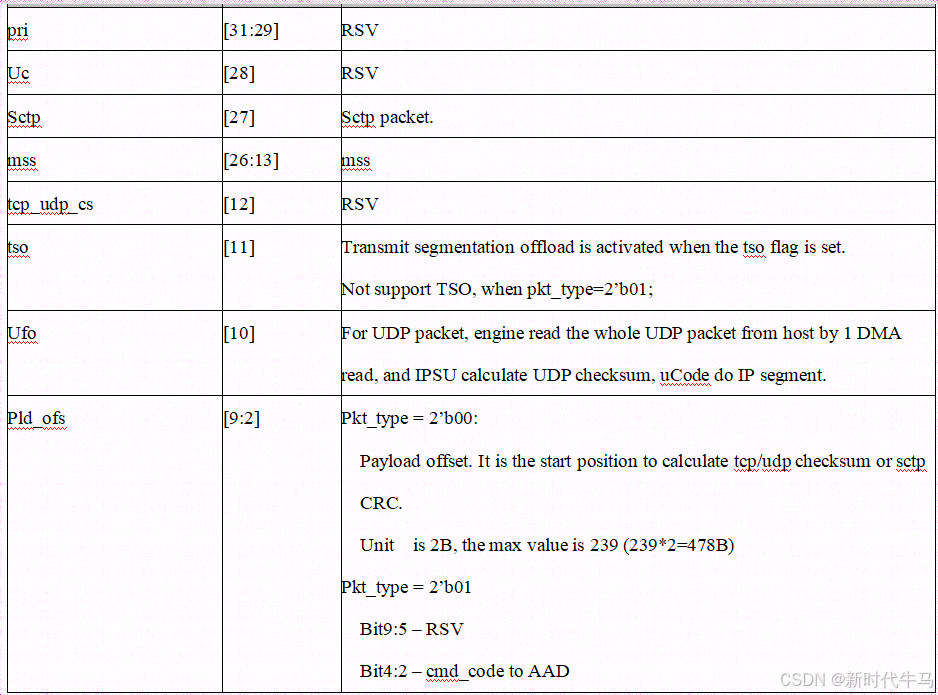

Task的关键数据结构如下：

QSF域段的信息填充如下：

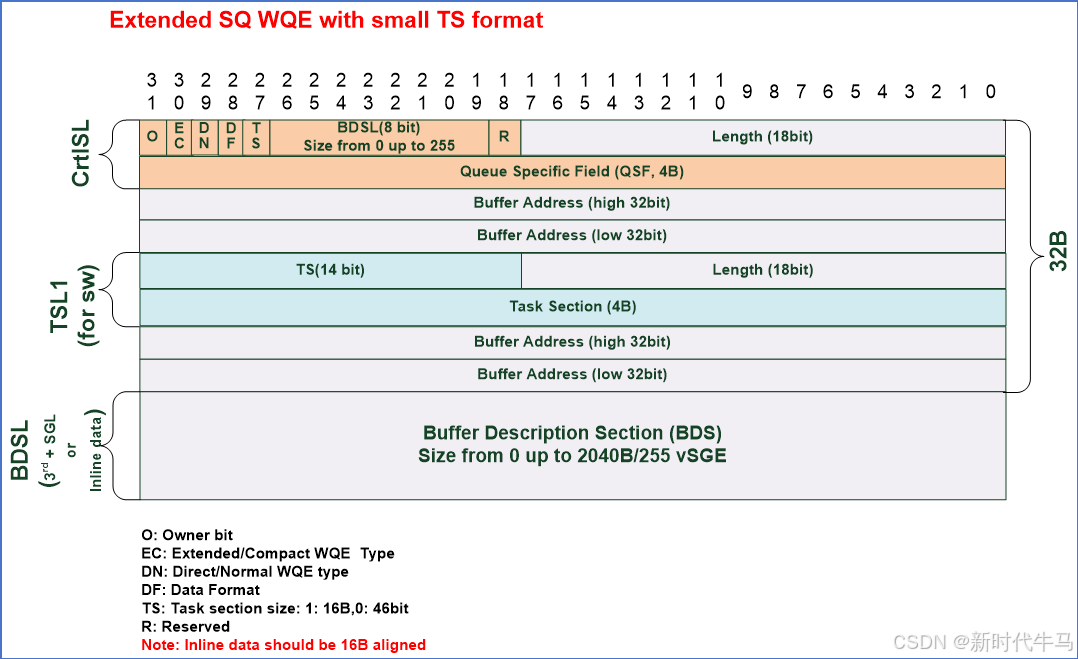

2. Extended SQ WQE with small TS

不支持无状态卸载时，使用该类型WQE结构，注意该类型WQE要求BDSL的信息必须满足sge_num >= 2（因为CrtlSL部分就可以装载一个sge的指针）。该种模式下，可以利用extend WQE结构中的TASK字段，多存储一个SGE信息。

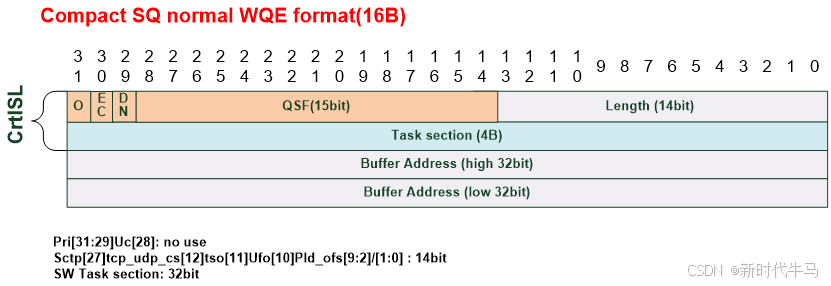

3. Compact SQ normal WQE

不支持无状态卸载且报文中sge个数为1时，可以使用Compact类型的WQE结构，1个wqebb即为一个报文。

4. SQ Doorbell结构

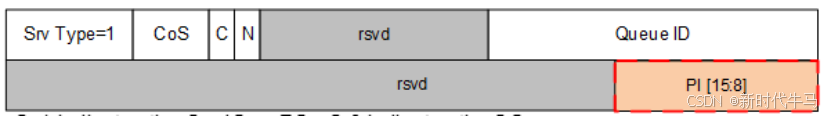

驱动填充完WQE结构后，需要通过doorbell通知硬件进行报文发送。芯片使用的是64bit的doorbell，Doorbell的数据结构如下：

Srv 默认为1.
Cos 是优先级。
C为0表示SQ。
C为1 是RQ。
Queue ID是队列序号。
PI是protect index，提供者的高8位。

以上结构体的定义在hinic3_nic_io.h 中，可以结合源码一起看。
