在百度搜索ADC多通道采集，大部分的都是基于采用dma模式才实现的。而我讲的使用非dma方法。首先有几个概念要搞清楚：

扫描模式（想采集多通道必须开启）：是一次对所选中的通道进行转换，比如开了ch0，ch1，ch4，ch5。Ch0转换完以后就会自动转换通道0,1,4,5直到转换完。但是这种连续性并不是不能被打断。这就引入了间断模式，可以说是对扫描模式的一种补充。它可以把0,1,4,5这四个通道进行分组。可以分成0,1一组，4,5一组。也可以每个通道配置为一组。这样每一组转换之前都需要先触发一次。

Stm32 ADC的单次模式和连续模式。这两中模式的概念是相对应的。这里的单次模式并不是指一个通道。假如你同时开了ch0，ch1，ch4，ch5这四个通道。单次模式转换模式下会把这四个通道采集一边就停止了。而连续模式就是这四个通道转换完以后再循环过来再从ch0开始。

另外还有规则组和注入组的概念，因为我这个例程只用到了规则组，就不多介绍这两个概念，想要弄清楚请自行查阅手册。

下面进入正题，配置stm32cubeMX。

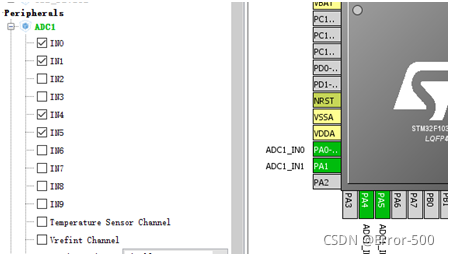

先使能几个通道，我这里设置为0、1、4、5.

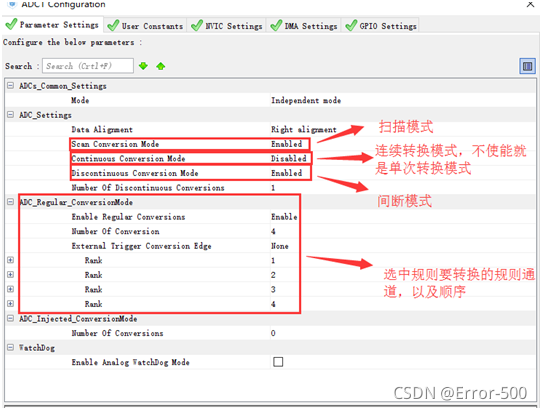

然后就要配置ADC的参数：
目前经过我的测试，要想用非dma和中断模式只有这样配置可以正确进行多通道转换：扫描模式+单次转换模式+间断转换模式（每个间断组一个通道）。

分析配置成这样的模式，扫描模式是在配置为多个通道必须打开的，stm32cubeMX上也默认好了，只能enable。单次转换模式是我不需要不停的去采集每个通道值，而是把四个通道采集完以后就让它停止。这里间断配置是关键，间断模式可以让扫描的四个通道进行分成四个组，stm32cubeMX参数里面number of Discontinous Conversions是配置间断组每个组有几个通道的，这里必须配置为1（否则在获取ad值得时候只能读取到每个间断组最后一个通道）。

生成mdk工程代码。这时候还没有完成，只是实现了ADC的初始化，需要采集这四个通道值得函数还要自己写。下面这个是我main函数的while循环：

for(i=1;i<5;i++)

{

HAL_ADC_Start(&hadc1);

HAL_ADC_PollForConversion(&hadc1,0xffff);

adcBuf[i]=HAL_ADC_GetValue(&hadc1);

printf("------ch:%d--%d-------\r\n",i,adcBuf[i]);

}

HAL_ADC_Stop(&hadc1);

HAL_Delay(1000);

调用hal库接口函数也需要注意，HAL_ADC_Start一定要放在for里面，即每一个通道都要触发。四个通道都采集完了，再去调用HAL_ADC_Stop(&hadc1);结束本次ADC采集。
