时序分析的基本概念和术语

一、发起沿和捕获沿

发起沿：数据发送的时钟沿叫发起沿。
捕获沿：数据接收的时钟沿叫捕获沿。
发起沿和捕获沿之间一般情况下相差一个时钟周期。

二、四种时序路径模型

1.外部输入端口到内部寄存器的路径。
2.内部寄存器之间的时序路径。
3.内部寄存器到外部端口的时序路径。
4.输入到输出的组合路径。

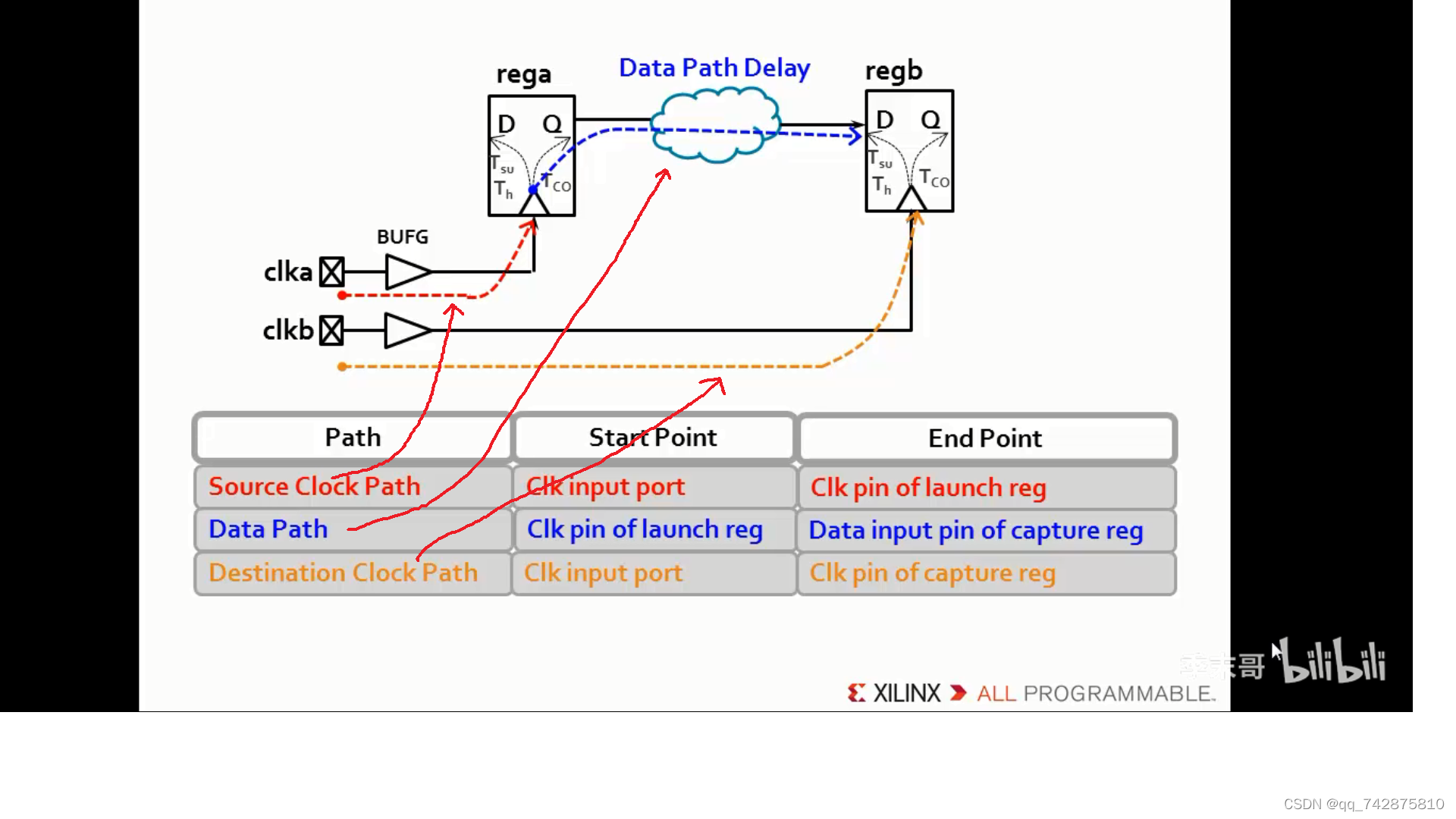

上述四种时序路径的起点和终点
start end point
1.Device A/clk rega/D
2.rega/clk regb/D
3.regb/clk Device B/D
4.input output
事实上前3类时序路径我们可以归结为一类：从一个寄存器的时钟端口到另一个寄存器的数据端口。只不过它们有可能在芯片内部，有可能从外部到内部。

时序模型的抽象

三、数据到达时间、时钟到达时间、数据需求时间

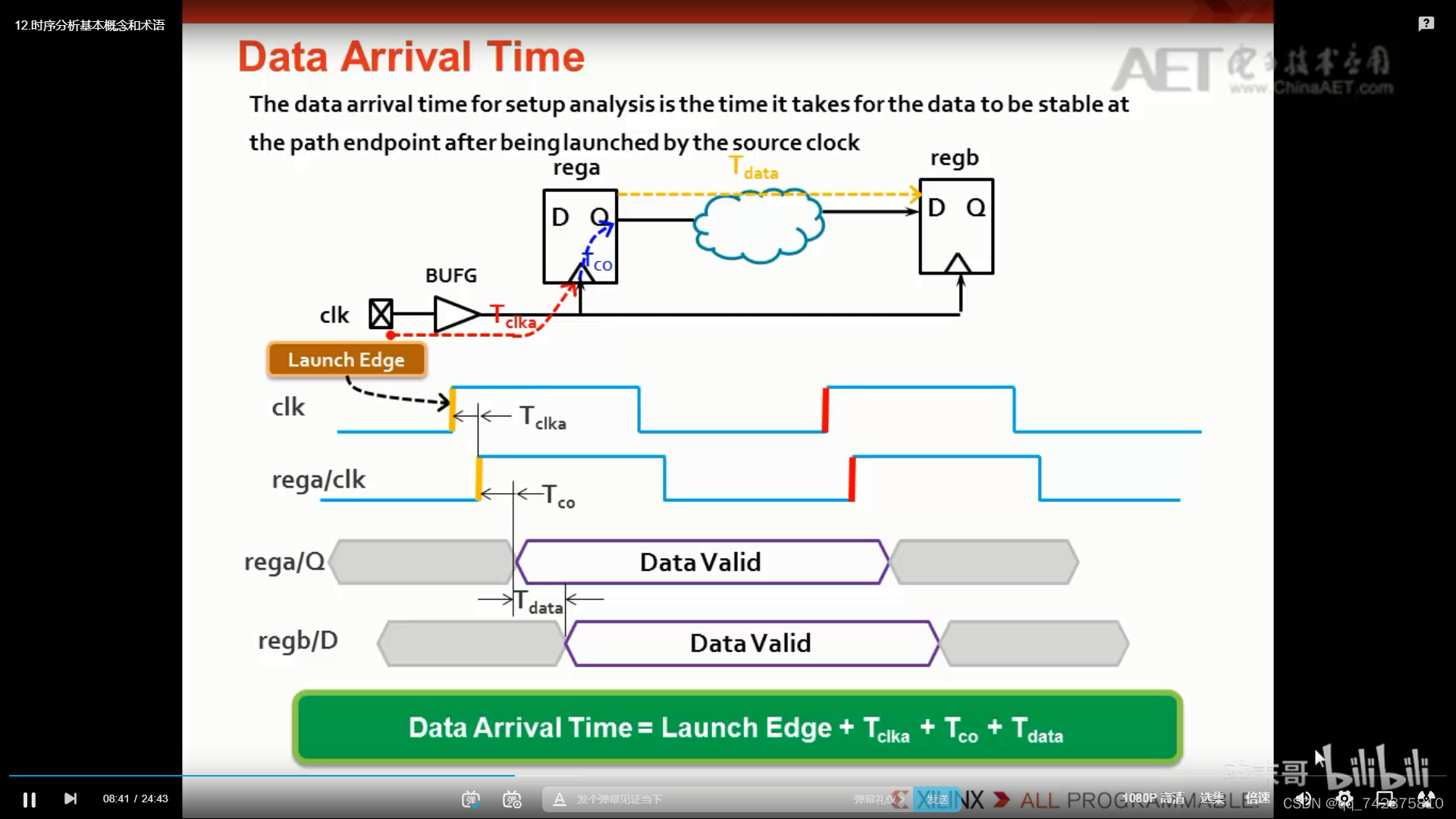

数据到达时间的概念：数据从发送沿发起之后，经过多久时间到达接收寄存器的数据端口。既然计算时间，我们需要有时间的基准点，默认将发送沿作为0时间发送点。

数据到达时间=时钟传输延时+寄存器传输延时+组合逻辑延时

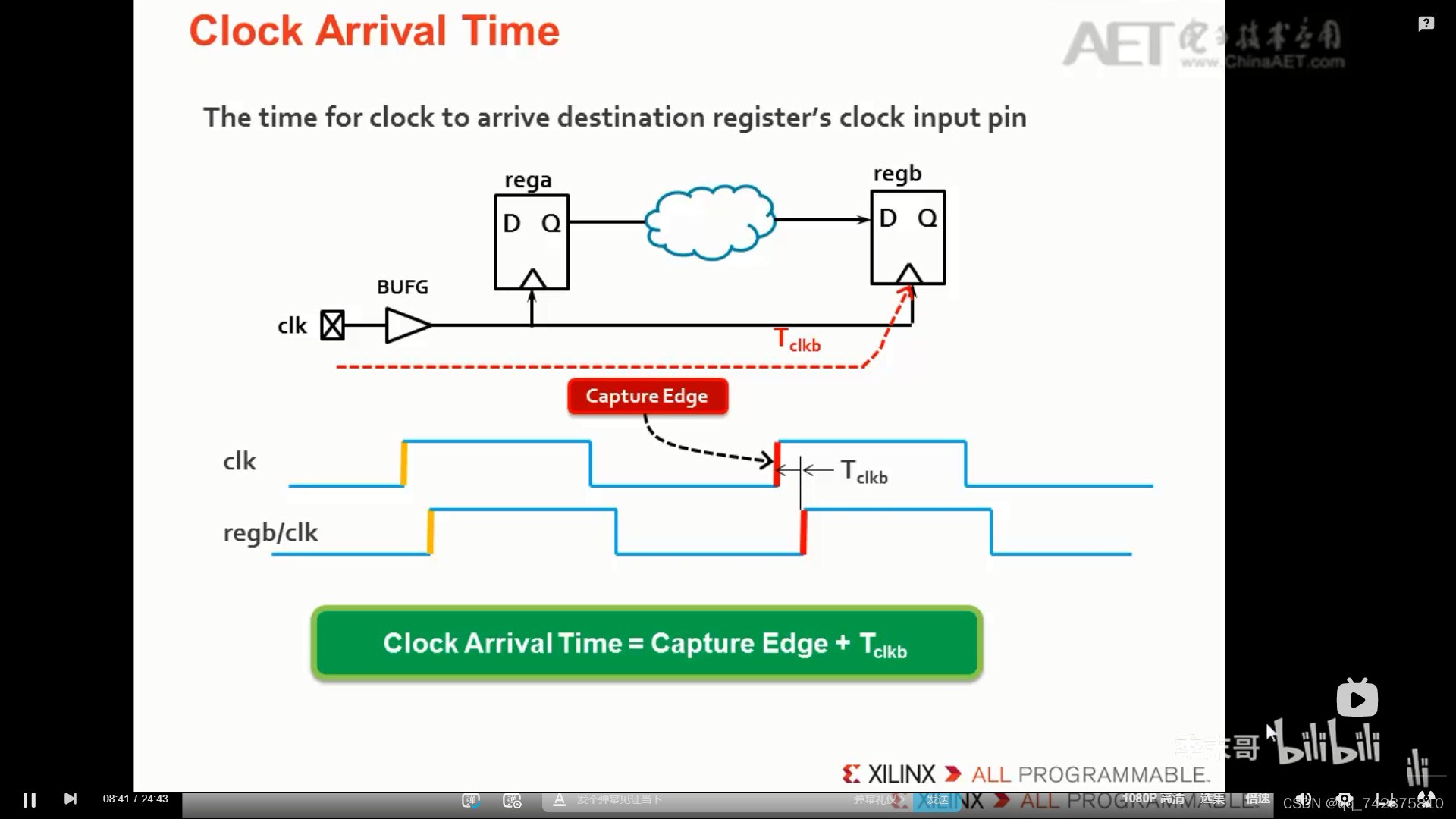

时钟到达时间指的是时钟从发起沿开始到达目的寄存器的时间，时间的基点是时钟的发起沿。
clock arrival time = capture edge + Tclkb ;而捕获沿和发起沿之间有一个时钟周期，所以时钟到达时间clock arrival time = clock period + Tclkb

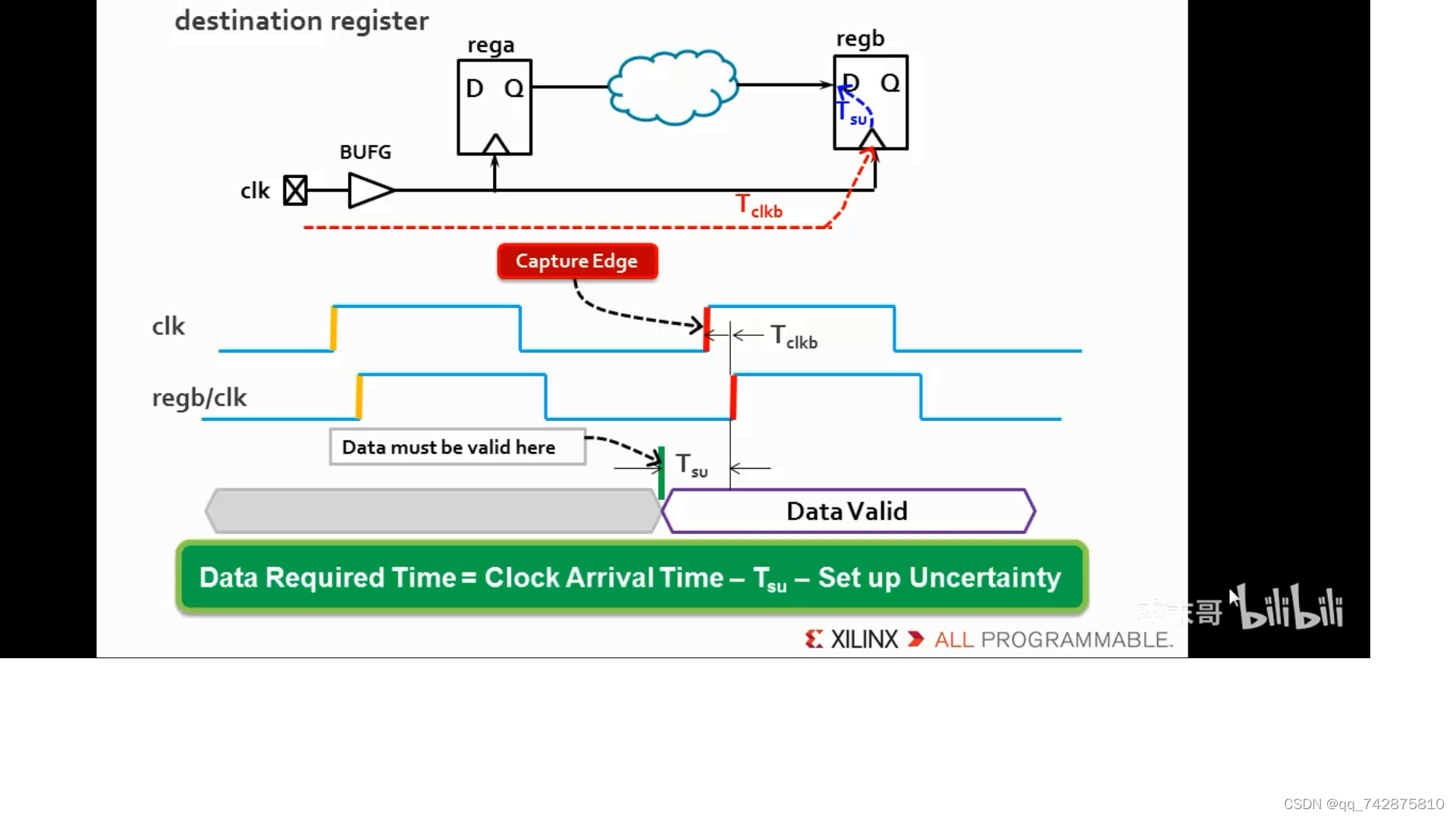

数据需求时间–建立时间

目的寄存器要正确地捕获数据，因为寄存器的建立时间要求，数据必须提前Tsu到达目的寄存器。要使目的寄存器正确地采集到数据必须在捕获沿提前Tsu到达，同时考虑到时钟抖动，所以数据需求时间为
data required time = clock arrival time - Tsu - set up uncertainty

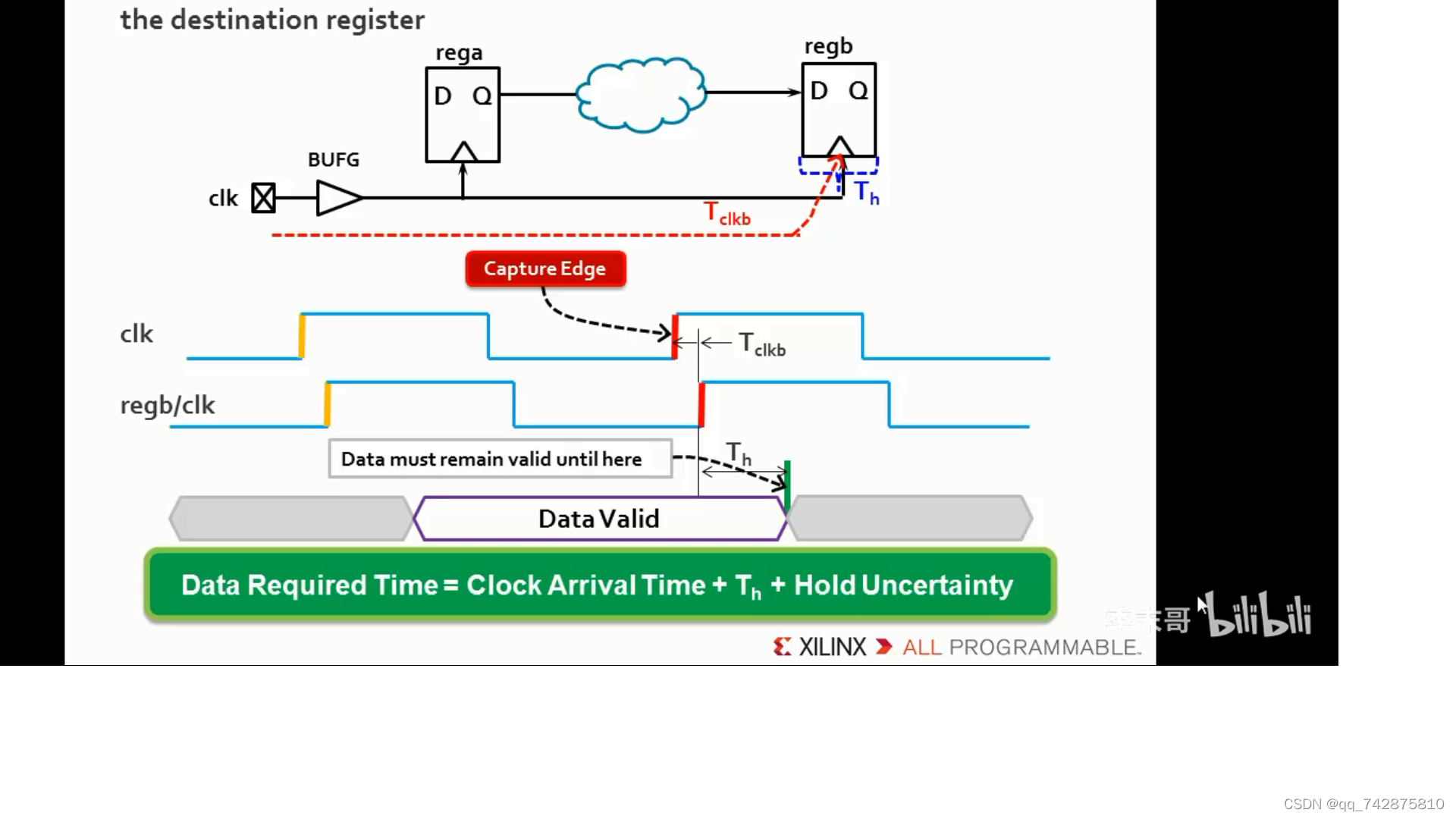

数据需求时间–保持时间

当捕获到数据之后，数据还应该稳定地存在一定时间，这个时间叫保持时间。换句话说新的数据不能提前到，否则就将现在的数据冲了。
data_require_tiem=clock arrival time + Th + Hold uncertain
同时，我们也可以知道数据的有效窗口就是Tsu+Th，它们共同构成了数据的有效窗口。

建立时间裕量

建立时间裕量=数据需要时间-数据达到时间

数据需要时间=clk_period + Tclkb - Tsu
数据到达时间=Tclka + Tco + Tdata
保持时间裕量

数据经过时钟延时+寄存器传输延时+组合逻辑延时到达regb的D端口，被regb采集下来，要使数据稳定，数据必须保持一定时间不变，不能被新数据的刷了。所以保持时间裕量=新数据到达时间-保持需要时间。

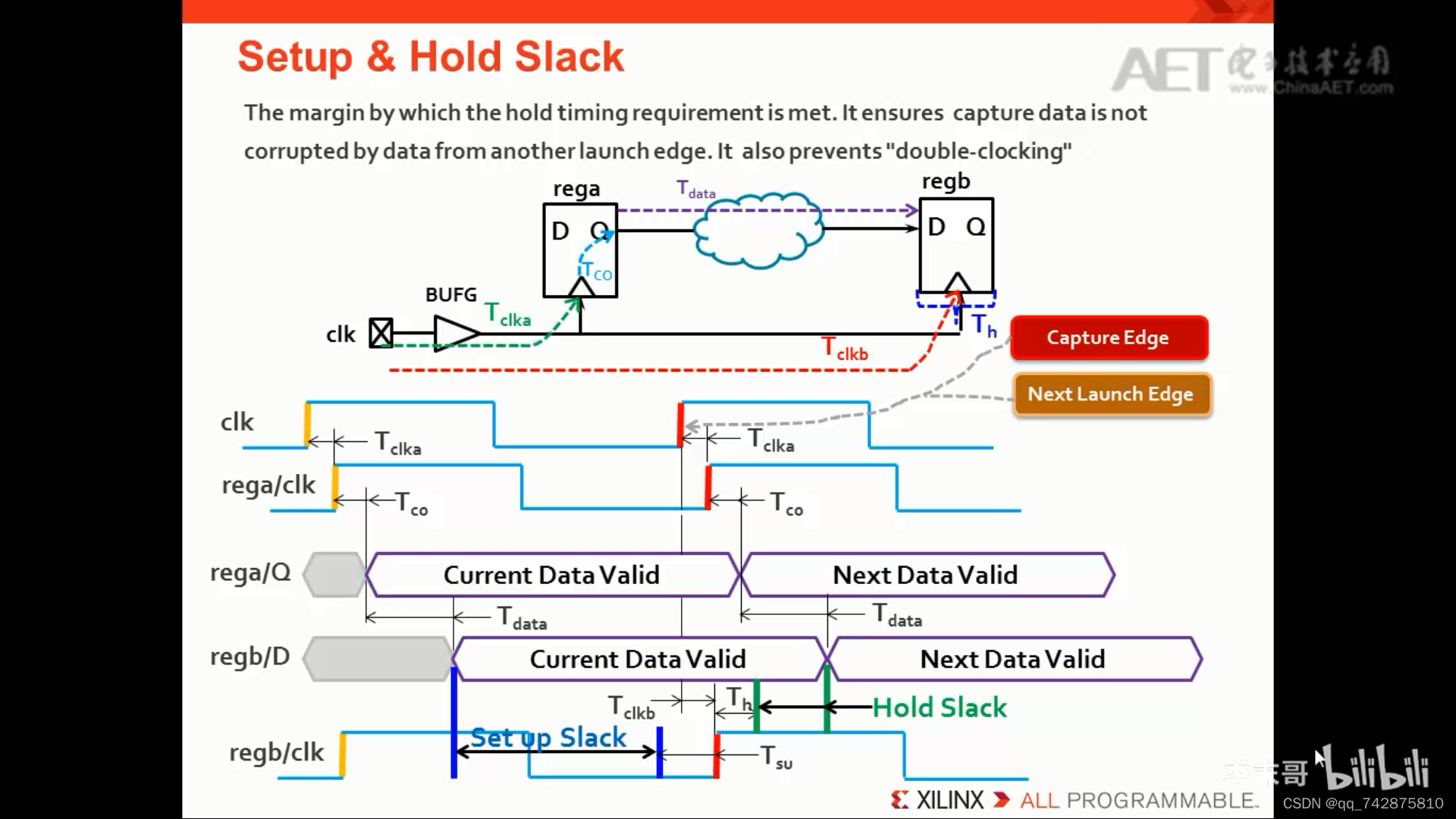

建立时间裕量和保持时间裕量

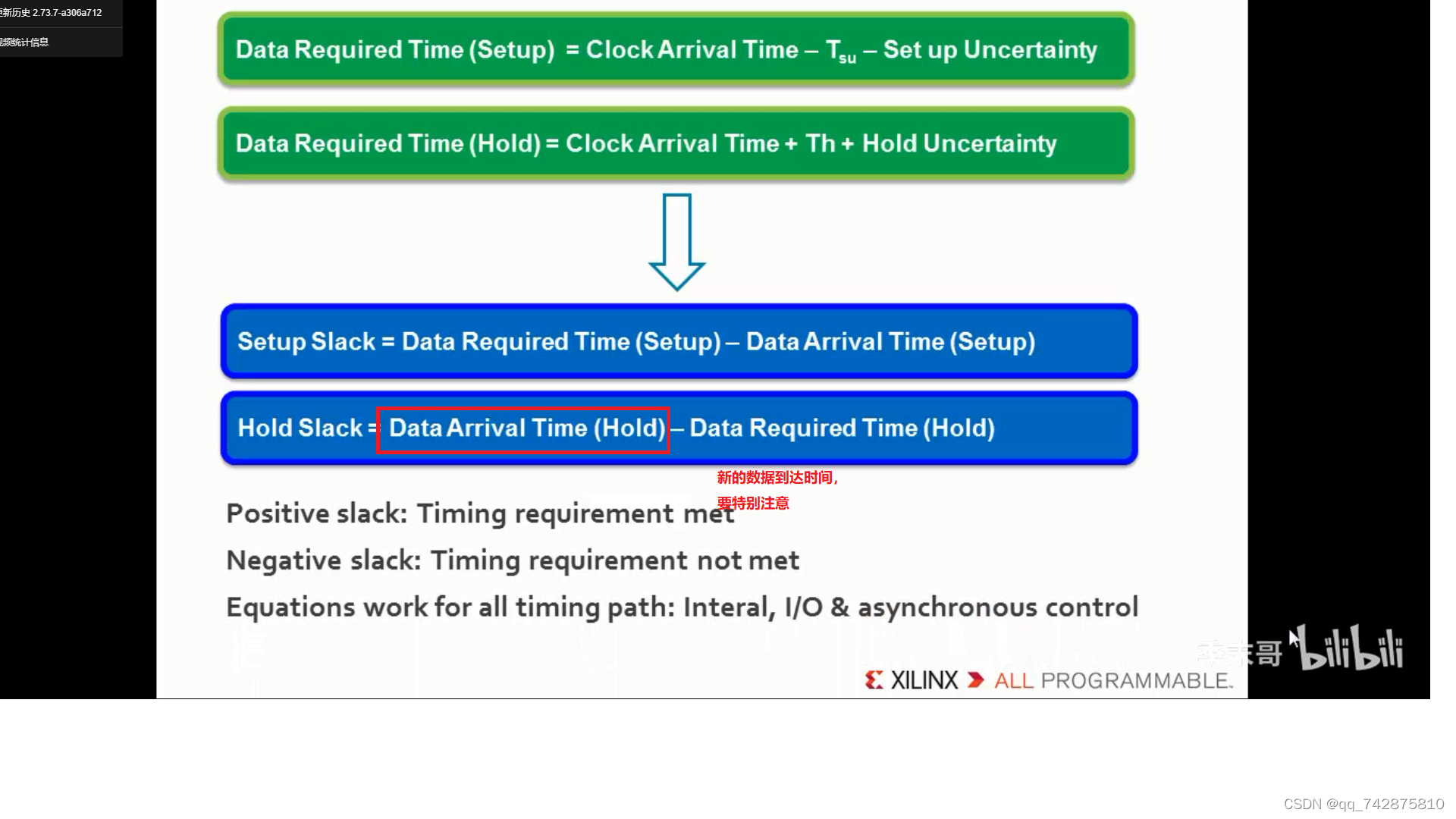

从上图可以看出建立时间裕量=数据需求时间-数据到达时间
保持时间裕量=新的数据到达时间-数据需求时间

此公式适用于fpga内部、IO、异步控制等。如果裕量为正，满足要求，反之不满足要求。

为什么会出现建立和保持时间的负裕量？

建立时间负裕量说明，说明数据到达时间小于数据需要时间。即就是数据到达时间太晚，无法满足建立时间。数据延时太大了。
保持时间负裕量说明数据需求时间太大了，也就是说时钟的延迟太大了。
由此可知建立时间不满足，是数据延迟太大，保持时间不满足是时钟延迟太大了。
Tdata=Tlogic+ Tnet 组合逻辑延时和走线延时，Tlogic和代码风格有关系，Tnet是延时过大与布线策略有关系，所以建立时间不满足要从代码风格和布线策略入手。
