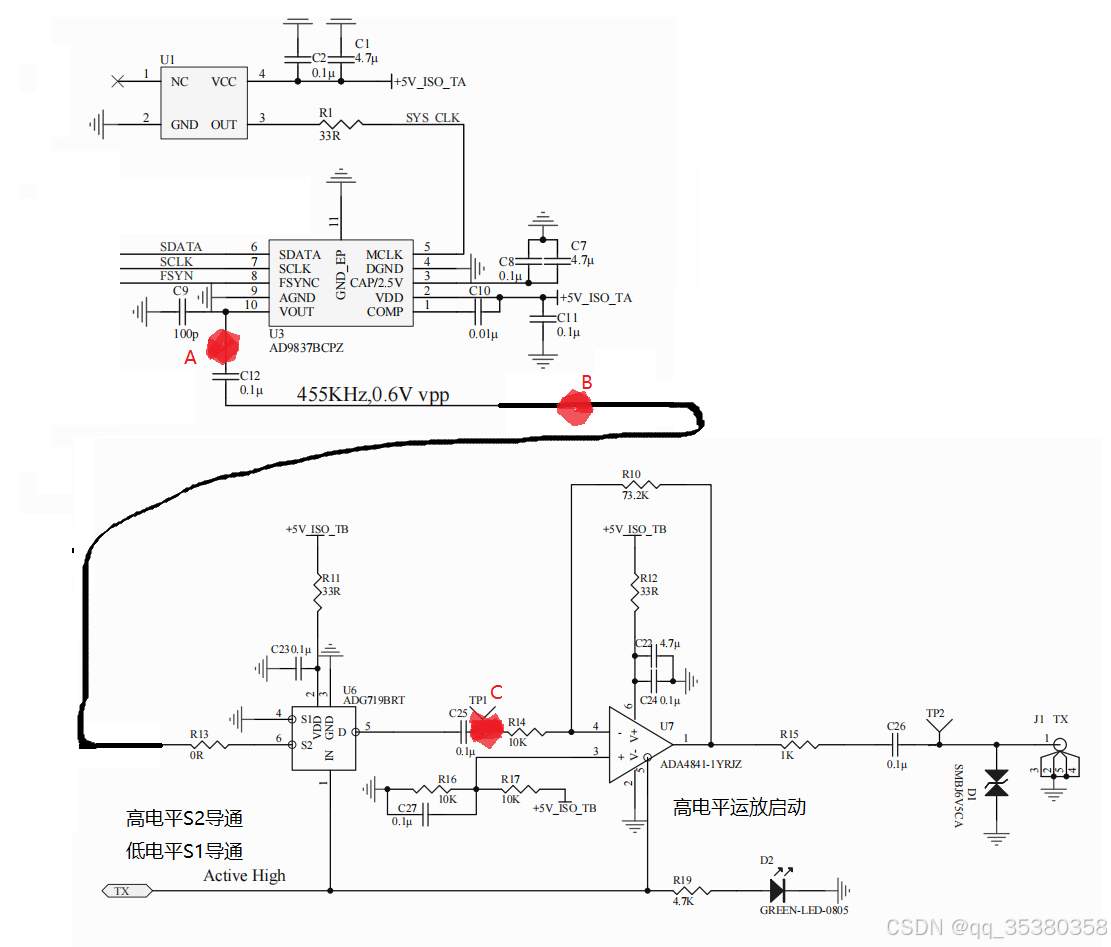

在该项目中,我采用AD9837产生频率455khz,vpp600mv正弦波信号,通过模拟开关控制激励时序,120次/秒,持续时间500us。电路图如下所示:
第一版,ADG719和ADA4841-1均采用5v供电,激励信号可正常输出;
第二版,希望提高激励信号功率,ADG719采用5v供电,ADA4841-1采用12v供电。运放不能正常输出;
以下是手绘的示波器波形的简图:
以下有三个问题想请教:
- ADG719和ADA4841-1均采用5v供电时,B点信号为什么被直流抬升约1.78V;
- ADG719采用5v供电,ADA4841-1采用12v供电,B点信号下移,出现负电压;
- ADG719采用5v供电,ADA4841-1采用12v供电,ADA4841-1输出电源轨,约6V,运放不能正常输出的原因是什么?更换过反馈电阻R10最低至30K,降低增益也不能正常放大输出。

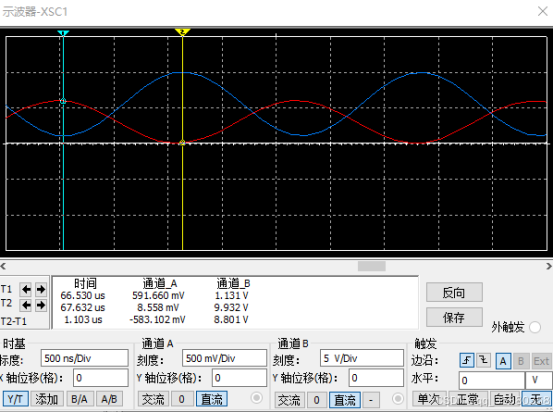

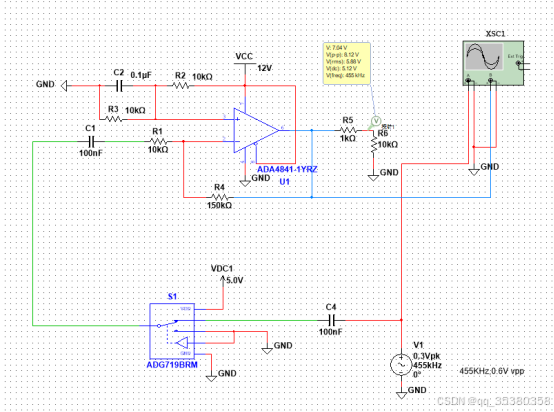

附录:multisim仿真结果
为啥仿真结果正常?
