视图优化

 视图优化

一、帧率（FPS）和刷新率

◆   帧率是GPU一秒内绘制的帧数（Frames per Second，简称：FPS）。由于人类眼睛的特殊生理结构，如果看到的画面的帧率高于24的时候，就会认为是连贯的，此现象称为视觉暂留。

当帧率达到60FPS时，显示效果就很好了，为了达到这个效果，我们就需要每16ms绘制一次视图。也就是当每次绘制的时间超过16ms，就会产生卡顿现象。这就要求我们在绘制视图时，尽量减少不必要的绘制来保证绘制效率。这就需要我们在开发过程中，对代码进行优化，减少不必要的绘制。

◆   刷新率就是硬件刷新频率。

◆  只有帧率和刷新率完美的配合，才能使视图有一个流畅的效果。

        ●  GPU向缓存区写入每一帧的视图数据，是一行一行地写入图像数据的写入的，而硬件从缓冲区读取数据的时候是不知道此时GPU是否刷新完这一帧图片的；

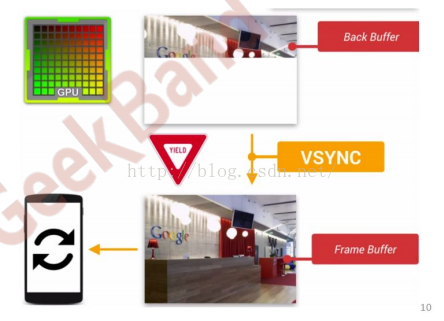

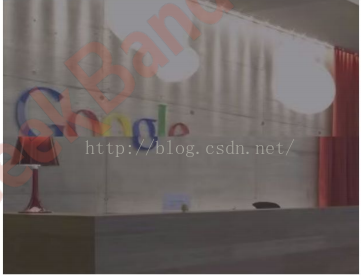

        ●  当帧率大于屏幕刷新率，那硬件读取的图片可能只有当前图片的一部分，这样就会产生视图割裂现象（左图）；为了解决这种问题，Android引入了双缓冲机制（右图），它将缓冲区分为BackBuffer（存放没有完成的帧）和Frame Buffer（存放绘制完成的帧）两块，屏幕只拉取Frame Buffer中的数据；

        ●  当帧率小于刷新率时，会产生卡顿现象；

二、视图优化工具

1.   追踪过度绘制

过度绘制就是指一个像素绘制超过一次。我们可以使用“追踪过度绘制”工具，查看应用中过度绘制的地方进而进行优化。进入虚拟机的设置，打开Show GPU Overdraw选项，就可以使用这个工具。

▶  蓝色：1x过度绘制

▶  绿色：2x过度绘制

▶  浅红色：3x过度绘制

▶  深红色：4x过度绘制

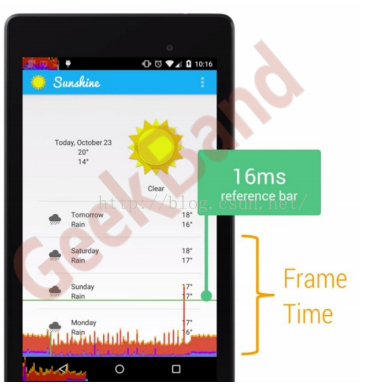

2.  GPU Profiler

这个工具可以快速查看渲染时间，对比16ms。

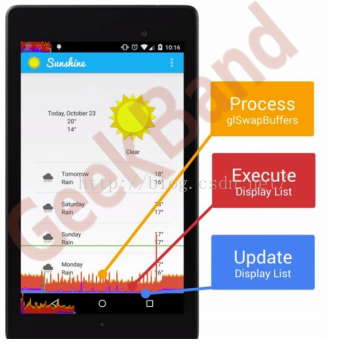

这里会显示三种柱状图，其中：

▶  蓝色：测量绘制时间——创建更新Display List的时间；

▶  红色：执行时间——调用OpenGL ES api，数据发送给GPU；

▶  橙色：处理时间——CPU调用GPU绘制；

我们要保证这三种柱状图都不超过16ms的那条水平线，才能达到一个流畅的视图。

三、视图优化

1.  避免UI卡顿

☛  避免在onDraw中创建对象——因为onDraw会被很频繁的调用，如果在onDraw中创建对象，就会导致短时间内创建大量对象引起内存抖动，UI渲染时间变长导致卡顿。我们可以使用对象池的方法优化；

☛  减少View层级；

☛  避免在UI顶层使用RelativeLayout——因为在它measure的时候会measure两次才能够完成对所有子View的测量，这就意味着所有的子元素都会被measure两次，这样花费的时间会更长。

☛  尽量少使用自定义控件；

2.  优化过度绘制

☛  降低View层级——RelativeLayout代替LinearLayout 、使用merge标签

☛  不必要的背景——去掉window默认的背景：getWindow().setBackgroundDrawable(null);可能存在的问题是，如果控件没有充满整个屏幕，屏幕边缘没有被填充的地方，会                                       露出来手机桌面的背景；

                                      去掉不必要的背景：如果父容器有设置背景，控件再设置背景，那就会造成多次绘制，在某个背景可以不需要的情况下，可以删掉这个背景的设置代码；

☛  ClipRect 和 QuickReject

☛  ViewStub

☛  .9图用作背景——.9图中全透明的像素在绘制时会优化掉，不参与绘制过程
