实验目的:
通过链接建立两条链路分别为主备链路,当主链路出现故障,备链路接替工作,当主链路恢复,自动切回主链路工作,联动 bfd 实现毫秒级切换

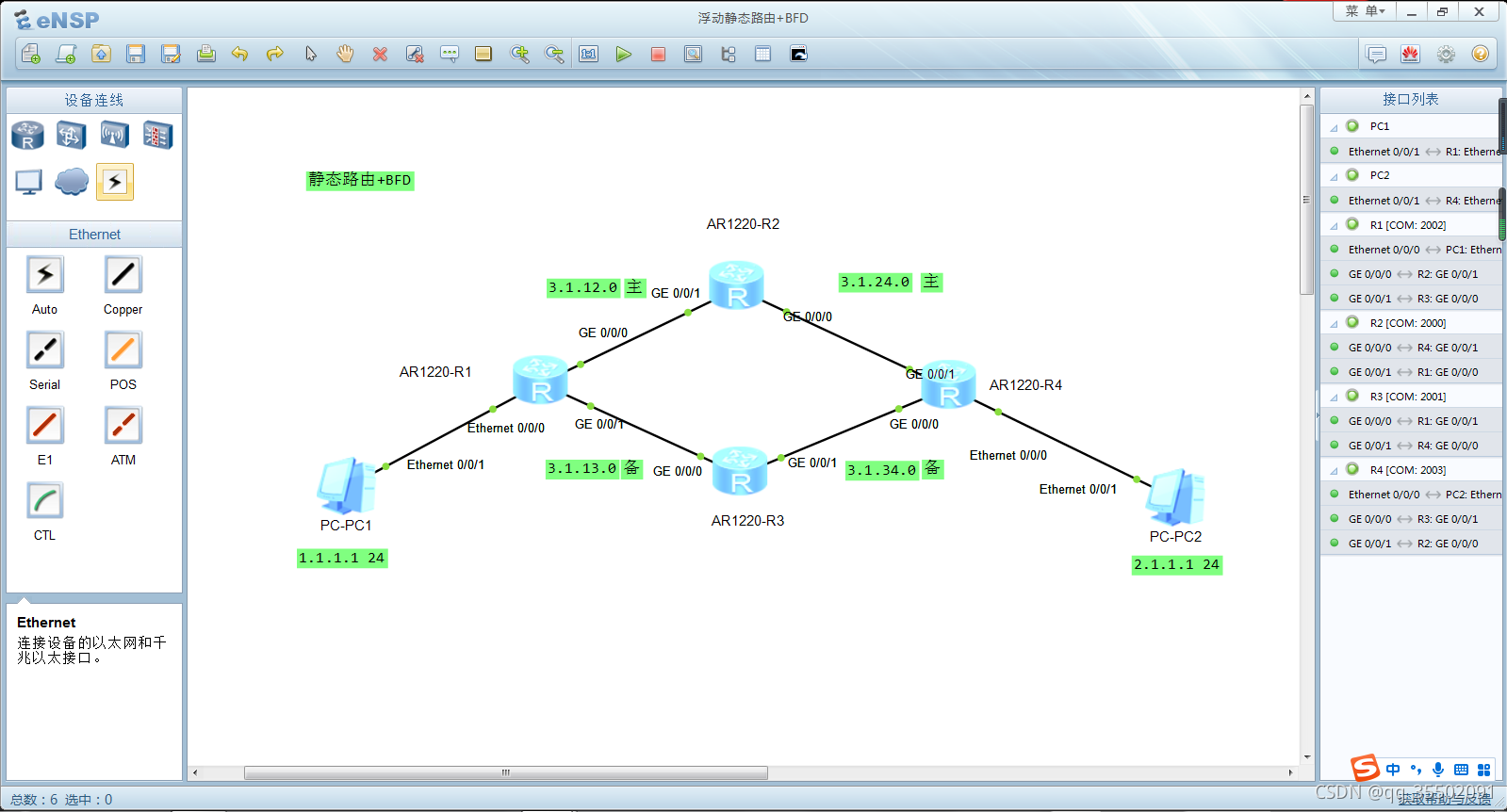

实验TOP图
实验配置
R1
system-view
sysname R1 路由器命名
interface Vlanif1 E/0/0/1 口无法配置 IP 所以用Vlanif1 代替
ip address 1.1.1.254 255.255.254.0
interface Ethernet0/0/0 配置E/0/0/1为 A口 默认属于VLAN1 就不需要配置了
port link-type access
interface GigabitEthernet0/0/0 配置端口IP
ip address 3.1.12.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 3.1.13.1 255.255.255.0
bfd配置------------------------------------------------------------
bfd
delay-up 50 全局开启BFD 配置UP延时
q 退出视图
bfd ar1 bind peer-ip 3.1.24.3 建立BFD会话
discriminator local 1 配置本地标识符
discriminator remote 2 配置对端标识符
min-tx-interval 50 发送bfd报文间隔50ms
min-rx-interval 50 接收bfd报文间隔50ms
commit 提交bfd配置
路由配置------------------------------------------------------------
PC1-PC2 路由:
ip route-static 2.1.1.0 255.255.255.0 3.1.12.2 track bfd-session ar1 联动BFD ar1
ip route-static 2.1.1.0 255.255.255.0 3.1.13.2 preference 80 备份链路优先级设置高点
bfd 链路路由:
ip route-static 3.1.24.0 255.255.255.0 3.1.12.2
ip route-static 3.1.24.0 255.255.255.0 3.1.13.2 preference 80 备份链路优先级设置高点
R2
system-view
sysname R2
interface GigabitEthernet0/0/0 配置端口IP
ip address 3.1.24.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 3.1.12.2 255.255.255.0
配置静态路由
ip route-static 1.1.1.0 255.255.255.0 3.1.12.1
ip route-static 2.1.1.0 255.255.255.0 3.1.24.3
R3
system-view
sysname R3
interface GigabitEthernet0/0/0 配置端口IP
ip address 3.1.13.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 3.1.34.2 255.255.255.0
ip route-static 1.1.1.0 255.255.255.0 3.1.13.1 配置静态路由
ip route-static 2.1.1.0 255.255.255.0 3.1.34.3
R4(注释参考R1)
system-view
sysname R4
interface Vlanif1
ip address 2.1.1.254 255.255.255.0
interface Ethernet0/0/1
port link-type access
interface GigabitEthernet0/0/0
ip address 3.1.34.3 255.255.255.0
interface GigabitEthernet0/0/1
ip address 3.1.24.3 255.255.255.0
bfd配置------------------------------------------------------------
bfd
delay-up 50
q
bfd ar4 bind peer-ip 3.1.12.1
discriminator local 2
discriminator remote 1
min-tx-interval 50
min-rx-interval 50
commit
路由配置------------------------------------------------------------
ip route-static 1.1.1.0 255.255.255.0 3.1.24.2 track bfd-session ar4
ip route-static 1.1.1.0 255.255.255.0 3.1.34.2 preference 80
ip route-static 3.1.12.0 255.255.255.0 3.1.24.2
ip route-static 3.1.12.0 255.255.255.0 3.1.34.2 preference 80
结果验证:正常状态下数据走主路,当主链路down,毫秒级切换到备份链路,主路up,毫秒级切换回去。
