一、项目介绍

本文基于STM32单片机的设计方案，采用HLW8032功率计量芯片对监测的电流电压信号进行测量、转换、寄存，将相关电参数传递给STM32，再利用LCD1302显示屏和WiFi两种方式进行数据可视化，可在手机APP上查看数据。本测量装置能够获取电压、电流、有功功率、视在功率、无功功率、电能用量、功率因数等电参数，具备使用简单、成本较低、APP实时查看等优点。

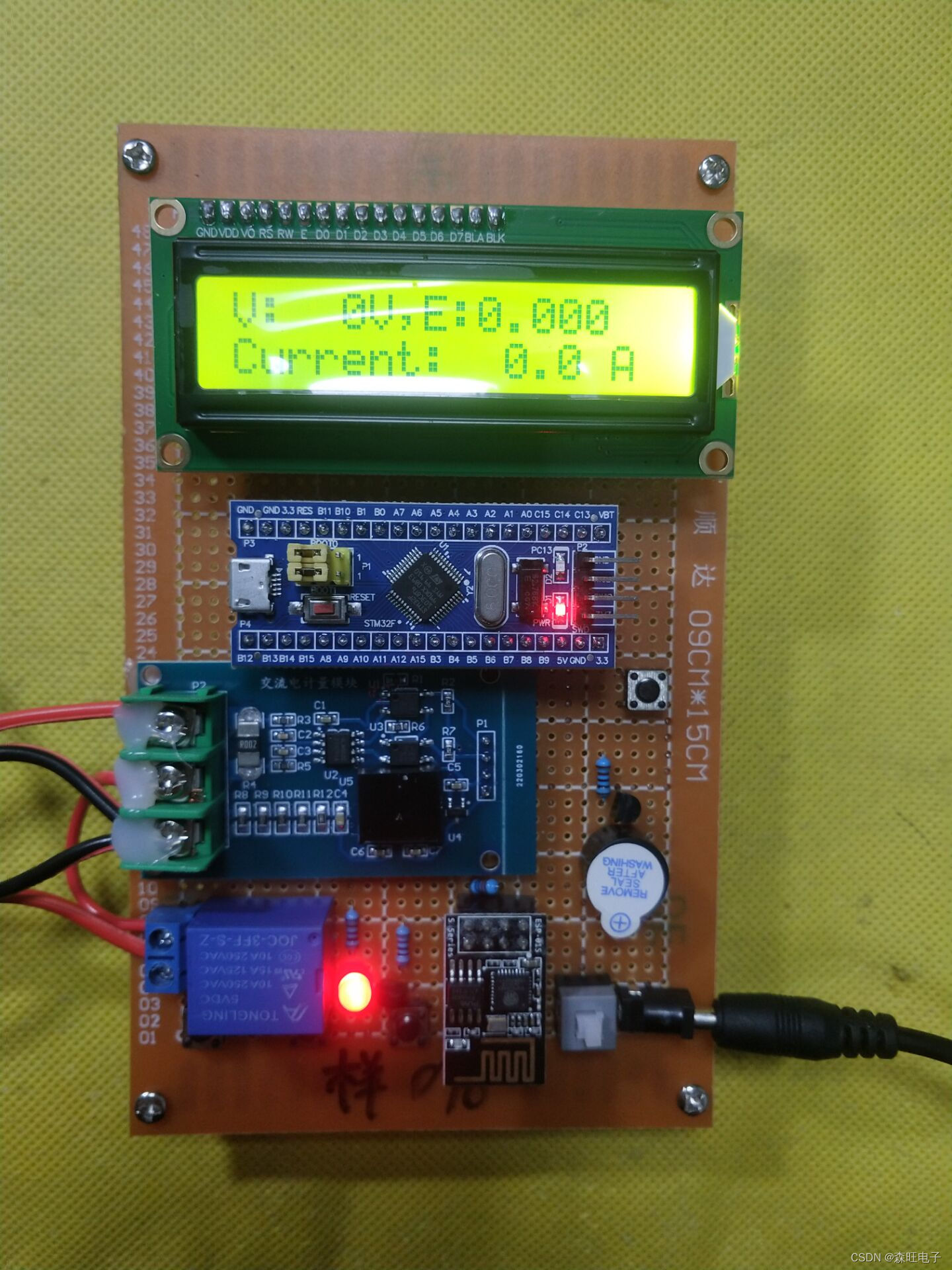

二、实物图片

三、视频

视频地址

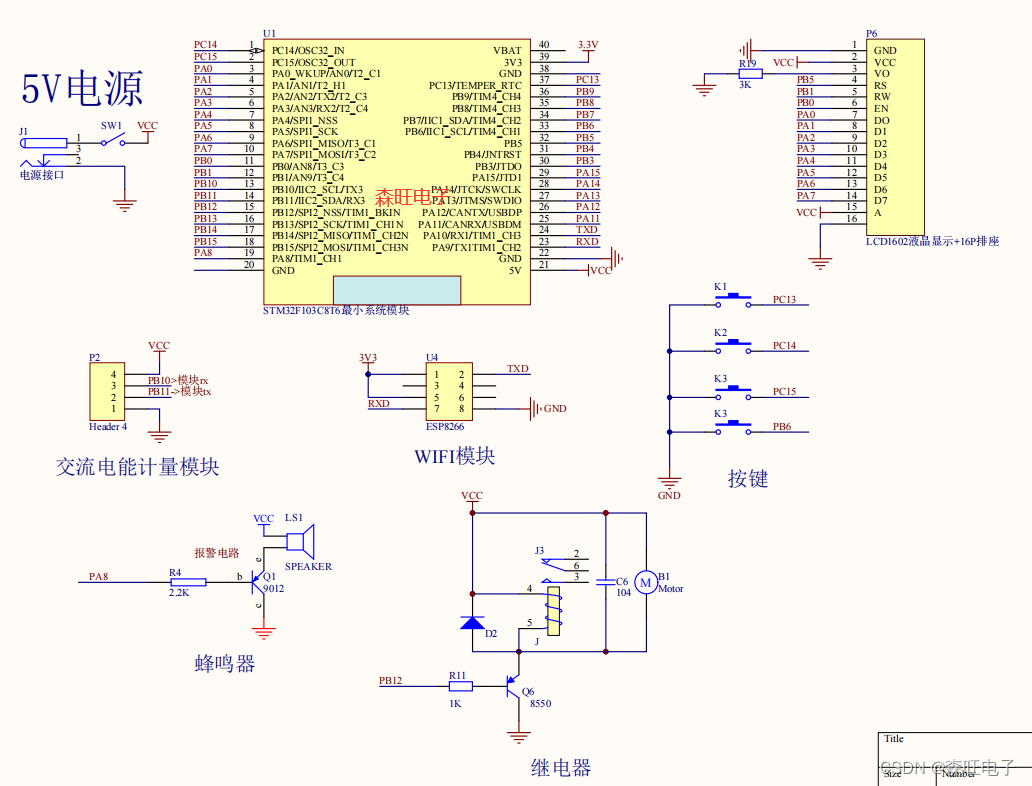

四、原理图

五、代码

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "usart.h"
#include "usart2.h"
#include "LCD1602.h"
#include "esp8266.h"

/************************************************
 ALIENTEK 战舰STM32F103开发板实验13
 TFTLCD显示实验
 技术支持：www.openedv.com
 淘宝店铺：http://eboard.taobao.com
 关注微信公众平台微信号："正点原子"，免费获取STM32资料。
 广州市星翼电子科技有限公司
 作者：正点原子 @ALIENTEK
************************************************/
extern u32 Voltage_Parameter_Reg,Voltage_Reg,Current_Reg,Current_Parameter_Reg,Power_Parameter_Reg,Power_Reg;
extern u8 Data_Updata_Reg;
extern u16 PF_Reg;
float ACVotage,ACCurrent,ActivePower,ApparentPower,PowerFactor,ElectricEnergy,E_Zero=0;
u8 Pre_Data_Updata_Reg;
u16 UpdataCount;
u32 PFCount,PF_OneDegree;
u8 menu;

u8 Flag_Alarm_A;
u8 Flag_Alarm_V;
u8 uart_key = 0;
u8 key_value = 0;

float ACVotage_H = 225.0,ACCurrent_H = 5.0;
//u8 buf[5]={11,12,12,12,12};
char Dis_Str[16];

void Get_HLW8032(void);

void Dis_Dat(void);

void Get_HLW8032(void);
void Proc_Key(u8 cmd);
void Proc_Alarm(void);
void Send_Data(void);

int main(void)
{
	u8 Cnt_Ma = 100;
	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);	 //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_GPIOC | RCC_APB2Periph_AFIO, ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE); //禁用SWJ
	uart_init(9600);	 	//串口初始化为115200
	uart2_init(4800);	 	//串口初始化为115200
	LCD_Init();
	KEY_Init();
 	//LED_Init();			     //LED端口初始化
	Esp8266_Init();
	Relay = 0;
	LCD_Clear();
	LCD_Write_String(0,0,"System Init...  ");
	while(Cnt_Ma)
	{
		Cnt_Ma--;
		Get_HLW8032();
		delay_ms(30);
	}
  while(1)
	{

    Get_HLW8032();
		//ACVotage = 1.2;
		//ACCurrent = 2.3;
		Dis_Dat();
		KEY_Scan(0);
		Proc_Key(key_value);
		Proc_Alarm();
		Send_Data();
		//delay_ms(500);
	}
}

void Send_Data(void)
{
	static u8 Run_Send_Cnt = 250;
	if(Run_Send_Cnt++ > 10)
	{
		Run_Send_Cnt = 0;
		printf("AT+CIPSEND=0,39\r\n");	   发送字符长度
		delay_ms(500);
		printf("S:%05.1f,%05.1f,%05.1f,%05.1f,%d,%d,%05.3f;\r\n",ACVotage,ACCurrent,ACVotage_H,ACCurrent_H,Flag_Alarm_V,Flag_Alarm_A,ElectricEnergy-E_Zero);
	}
}

void Proc_Alarm(void)
{
	static u16 Run_Beep_Cnt = 0;
	if(ACVotage >= ACVotage_H)
		Flag_Alarm_V = 1;
	else
		Flag_Alarm_V = 0;

	if(ACCurrent >= ACCurrent_H)
		Flag_Alarm_A = 1;
	else
		Flag_Alarm_A = 0;

	if(Flag_Alarm_A == 1 || Flag_Alarm_V == 1)
	{
		Relay = 1;
		Run_Beep_Cnt = 500;
	}

	if(Run_Beep_Cnt > 0)
	{
		Run_Beep_Cnt--;
		Beep = 1;
	}
	else
		Beep = 0;
}

void Proc_Key(u8 cmd)
{
	if(cmd == 0)
	{
		cmd = uart_key;
		uart_key = 0;
	}
	if(cmd == 1)
	{
		menu++;
		key_value = 0;
		if(menu >= 3)
		{
			menu = 0;
		}
		Dis_Dat();
	}
	else if(cmd == 2)
	{
		key_value = 0;
		if(menu == 1)
		{
			if(ACVotage_H < 999)
				ACVotage_H++;
		}
		else if(menu == 2)
		{
			if(ACCurrent_H < 999)
				ACCurrent_H++;
		}
		else if(menu == 0)
		{
			E_Zero = ElectricEnergy;
		}

		Dis_Dat();
	}
	else if(cmd == 3)
	{
		key_value = 0;
		if(menu == 1)
		{
			if(ACVotage_H > 0)
				ACVotage_H--;
		}
		else if(menu == 2)
		{
			if(ACCurrent_H > 0)
				ACCurrent_H--;
		}
		Dis_Dat();
	}
	else if(cmd == 4)
	{
		key_value = 0;
		Relay = ~Relay;
	}
}

void Dis_Dat(void)
{
	static u8 Run_Dis_Cnt = 10;
	if(Run_Dis_Cnt++ > 10)
	{
		Run_Dis_Cnt = 0;
		if(menu == 0)
		{
			//ACVotage = ACCurrent = 1.12;
			//LCD_Clear();
			sprintf(Dis_Str,"V:%3.0fV,E:%3.3f",ACVotage,ElectricEnergy-E_Zero);
			LCD_Write_String(0,0,Dis_Str);
			sprintf(Dis_Str,"Current:%5.1f A ",ACCurrent);
			LCD_Write_String(0,1,Dis_Str);





		}
		else if(menu == 1)
		{
			//LCD_Clear();
			sprintf(Dis_Str,"Vol_H:%5.1f V  <",ACVotage_H);
			LCD_Write_String(0,0,Dis_Str);
			sprintf(Dis_Str,"Cur_H:%5.1f A   ",ACCurrent_H);
			LCD_Write_String(0,1,Dis_Str);
		}
		else if(menu == 2)
		{
			sprintf(Dis_Str,"Vol_H:%5.1f V   ",ACVotage_H);
			LCD_Write_String(0,0,Dis_Str);
			sprintf(Dis_Str,"Cur_L:%5.1f A  <",ACCurrent_H);
			LCD_Write_String(0,1,Dis_Str);
		}
	}
}

void Get_HLW8032(void)
{
	static u8 x=0;
	x++;
	if(x==12)x=0;
	//LED0=!LED0;
	ACVotage=(Voltage_Parameter_Reg*1.88/Voltage_Reg);//电压有效值
	if(ACVotage<=15)
	 ACVotage=0;
	ACCurrent=(Current_Parameter_Reg*1.0/Current_Reg)/2;//电流有效值
	if(ACCurrent<0.1)//无电压时电压又飘移
	{
		ACCurrent=0;
		ApparentPower=0;
		ActivePower=0;
		PowerFactor=0;
	}
	if(ACVotage>2&&ACCurrent>0.1)//空载时电流有飘移
	{


		ApparentPower=ACVotage*ACCurrent;//视在功率
		ActivePower=Power_Parameter_Reg*1.88/Power_Reg;//有功功率
		PowerFactor=ActivePower/ApparentPower;//功率因数
	}
	/*printf ("电压有效值：%f\r\n",ACVotage);
	printf ("电流有效值：%f\r\n",ACCurrent);
	printf ("视在功率：%f\r\n",ApparentPower);
	printf ("有功功率：%f\r\n",ActivePower);
	printf ("功率因数：%f\r\n",PowerFactor);*/
	if(Pre_Data_Updata_Reg!=(Data_Updata_Reg&0x80))
	{
		UpdataCount++;
		Pre_Data_Updata_Reg=Data_Updata_Reg&0x80;
	}
	PFCount=UpdataCount*65536+PF_Reg;//脉冲信号个数
	PF_OneDegree=1000000000/Power_Parameter_Reg;
	PF_OneDegree=PF_OneDegree*3600/1.88;//1度电对应的脉冲个数；
	ElectricEnergy=(float)PFCount/(float)PF_OneDegree;//电能
	/*printf ("电能：%f\r\n",ElectricEnergy);*/
}

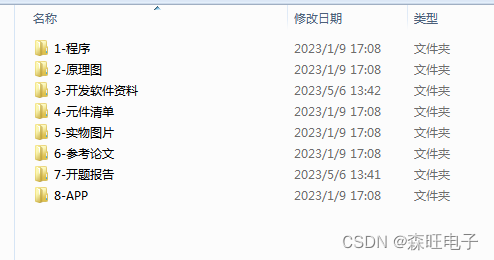

六、资料清单
